Vật liệu #13 — Anodize, mạ hay sơn tĩnh điện: chọn theo môi trường và chuỗi dung sai
Vật liệu #13 — Anodize, mạ hay sơn tĩnh điện: chọn xử lý bề mặt theo môi trường và chuỗi dung sai

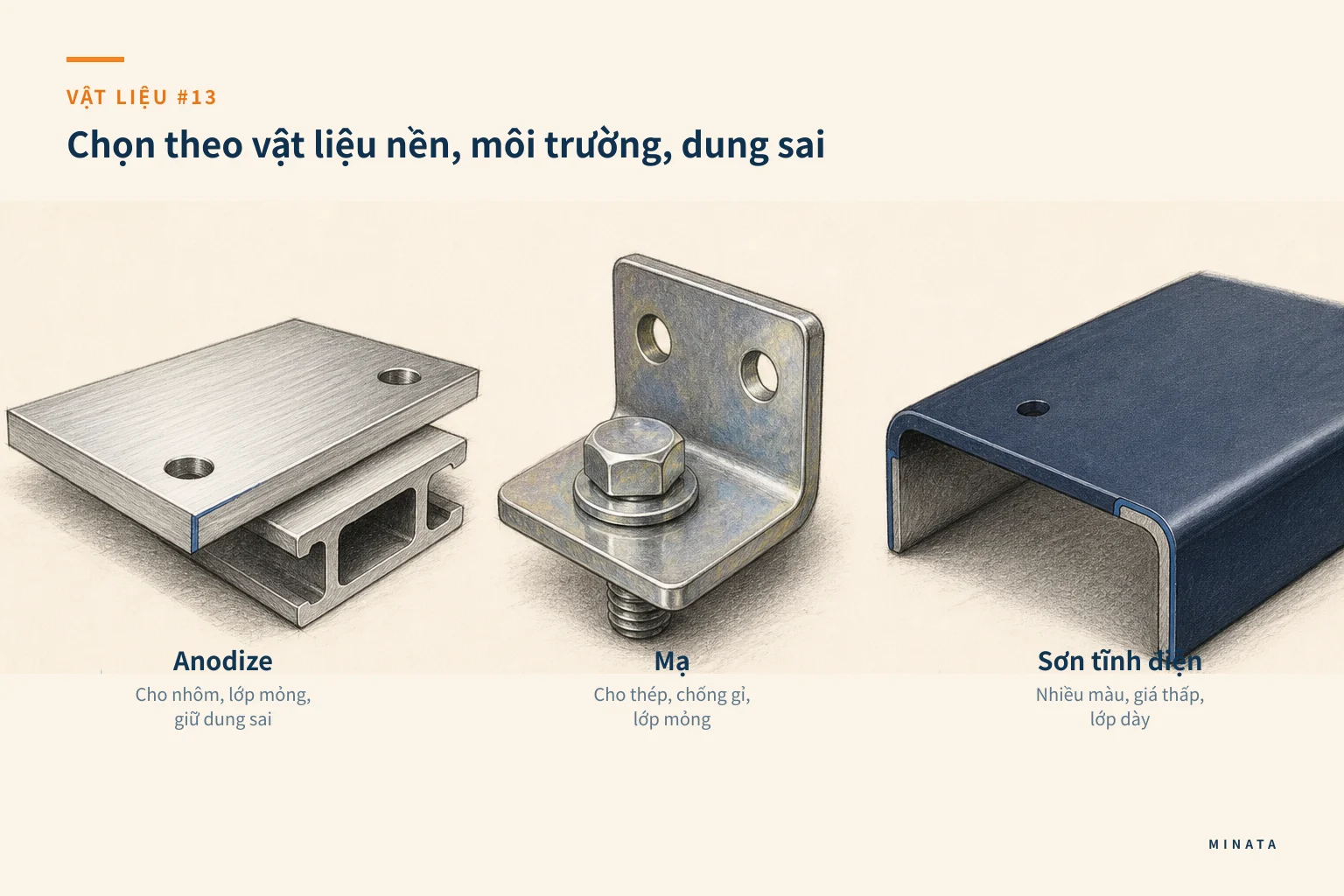

Câu trả lời ngắn: chọn anodize cho nhôm khi cần chống ăn mòn, chống mài mòn và giữ dung sai chính xác; chọn mạ (kẽm, niken, crôm) cho thép khi cần chống gỉ hoặc tính năng bề mặt cụ thể với lớp phủ mỏng; chọn sơn tĩnh điện khi ưu tiên màu sắc, chi phí thấp và diện tích lớn mà dung sai không quá khắt khe. Ba nhóm này đều bảo vệ và hoàn thiện bề mặt, nhưng khác nhau ở vật liệu nền phù hợp, độ dày lớp phủ (ảnh hưởng dung sai), và khả năng chịu môi trường. Bài này viết ở góc so sánh để chọn, không lặp lại phần giải thích chi tiết từng phương pháp — về cơ chế Alodine và Alumite, xem chuỗi Vật liệu và Thiết kế máy đã có. Ở đây tập trung vào cách chọn theo môi trường làm việc và ảnh hưởng lên chuỗi dung sai.
Bảng so sánh nhanh ba nhóm xử lý bề mặt
| Tiêu chí | Anodize | Mạ (kẽm/niken/crôm) | Sơn tĩnh điện |
|---|
| Vật liệu nền phù hợp | Nhôm (và hợp kim nhôm) | Thép, đồng, một số kim loại | Hầu hết kim loại |
| Cơ chế | Lớp oxit mọc từ chính nền | Lớp kim loại phủ lên nền | Lớp bột nhựa phủ và nung |
| Độ dày lớp điển hình | Mỏng (anodize thường 3–10 µm; anodize cứng dày hơn) | Mỏng (kẽm 3–20 µm, niken/crôm 5–20 µm) | Dày (40–120 µm) |
| Ảnh hưởng lên dung sai | Rất nhỏ, dự đoán được | Nhỏ, cần trừ hao | Lớn, phải trừ hao đáng kể |
| Chống ăn mòn | Tốt (nhôm) | Tốt đến rất tốt (tùy lớp) | Tốt, tùy độ dày và chuẩn bị bề mặt |
| Chống mài mòn | Tốt (anodize cứng rất tốt) | Trung bình đến tốt | Kém hơn |
| Màu sắc | Hạn chế, có thể nhuộm | Ít màu (ánh kim) | Rất đa dạng |
| Dẫn điện bề mặt | Cách điện (trừ loại đặc biệt) | Dẫn điện | Cách điện |
| Chi phí | Trung bình | Trung bình đến cao | Thấp |
Bảng thông số tham khảo một số lớp phủ thông dụng (nền phù hợp, độ dày lớp, độ cứng bề mặt):
| Lớp phủ | Nền phù hợp | Độ dày lớp | Độ cứng (HV) | Đặc điểm chính |
|---|
| Mạ kẽm | Thép | 3–20 µm | — | Chống gỉ, giá rẻ, ngoại quan trung bình |
| Cromate 3 hóa trị | Thép | 1–2 µm | — | Chống gỉ, không chứa crôm 6 hóa trị |
| Mạ niken | Thép, đồng, đồng thau | 5–20 µm | ~500 | Chống ăn mòn, trang trí, làm nền |
| Mạ crôm cứng | Thép | 10–30 µm | ~1000 | Chịu mài mòn cao, cho trục/mặt trượt |
| Anodize (alumite) trắng | Hợp kim nhôm | 3–5 µm | — | Chống ăn mòn, cách điện, chịu nhiệt |
| Anodize (alumite) đen | Hợp kim nhôm | 5–10 µm | — | Như trên, có màu; nhuộm màu qua lỗ oxit |
Nguồn: bảng kỹ thuật "表面処理の種類と外観色" trong catalog MISUMI (FA用メカニカル標準部品). Anodize cứng (hard anodizing) cho lớp dày và cứng hơn anodize thường; số liệu tra theo nhà cung cấp.
Bắt đầu từ vật liệu nền
Yếu tố loại trừ đầu tiên là vật liệu nền, vì nó quyết định phương pháp nào khả thi:
- Nhôm → anodize là lựa chọn tự nhiên (lớp oxit mọc từ chính nhôm), hoặc sơn tĩnh điện. Không mạ kẽm cho nhôm.
- Thép → mạ (kẽm chống gỉ, niken/crôm cho tính năng và thẩm mỹ) hoặc sơn tĩnh điện. Không anodize cho thép.
- Chi tiết lớn, khung, vỏ đủ vật liệu → sơn tĩnh điện phủ được diện tích lớn, nhiều màu, rẻ.
Chỉ riêng bước này đã loại bớt phương án: một chi tiết nhôm thì câu hỏi thu về anodize hay sơn; một chi tiết thép thì về mạ hay sơn. Sau đó mới cân môi trường và dung sai.
Lý do vật liệu nền quyết định mạnh như vậy là cơ chế của mỗi phương pháp khác nhau về gốc. Anodize không phủ thêm vật liệu lạ mà chuyển chính bề mặt nhôm thành lớp oxit bền — nên chỉ nhôm (và vài kim loại đặc biệt) mới anodize được, thép thì không. Mạ phủ một lớp kim loại khác lên nền bằng điện phân hoặc hóa học, hợp với thép và nhiều kim loại nhưng không dùng cho nhôm theo cách thông thường. Sơn tĩnh điện phủ lớp bột nhựa rồi nung chảy thành màng, không kén nền nên dùng được cho hầu hết kim loại, đó là lý do nó linh hoạt nhất về vật liệu nhưng lại dày nhất và kém chịu mài mòn nhất.
Độ dày lớp phủ và chuỗi dung sai
Đây là điểm kỹ thuật quan trọng nhất khi chọn xử lý bề mặt cho chi tiết chính xác: lớp phủ làm thay đổi kích thước. Với chi tiết lắp ghép có dung sai chặt, phải tính lớp phủ vào chuỗi dung sai:
- Anodize cho lớp rất mỏng và dự đoán được; đặc biệt, một phần lớp oxit "mọc vào trong" nền nhôm nên thay đổi kích thước rất nhỏ. Đây là lý do anodize hợp chi tiết nhôm chính xác.
- Mạ thêm một lớp kim loại lên bề mặt, làm tăng kích thước; với lỗ thì giảm đường kính. Lớp mỏng nhưng vẫn phải trừ hao cho mặt lắp chặt.
- Sơn tĩnh điện dày nhất (có thể trên 100 µm), thay đổi kích thước đáng kể và kém đều. Vì thế không sơn tĩnh điện lên mặt lắp ghép chính xác; phải che (masking) các mặt lắp, lỗ ren, mặt chuẩn trước khi sơn.
Nguyên tắc: mặt chức năng có dung sai chặt thì hoặc chọn lớp phủ mỏng và dự đoán được (anodize, mạ có trừ hao), hoặc che mặt đó khi phủ. Ghi bản vẽ nên nói rõ kích thước đo trước hay sau xử lý bề mặt, và mặt nào cần che. Bỏ qua điều này là nguyên nhân phổ biến khiến chi tiết đúng khi gia công nhưng không lắp được sau khi phủ.
Chọn theo môi trường làm việc
Sau vật liệu nền và dung sai, môi trường quyết định lớp phủ nào đủ bền:
- Trong nhà, khô ráo: sơn tĩnh điện hoặc mạ kẽm là đủ; anodize cho nhôm.
- Ẩm ướt, ngoài trời: mạ kẽm (có thể thêm cromat) cho thép, anodize dày cho nhôm; sơn tĩnh điện cần chuẩn bị bề mặt tốt.
- Ăn mòn mạnh (biển, hóa chất): cần lớp bền hơn — anodize cứng dày cho nhôm, mạ nhiều lớp cho thép, hoặc phối hợp (mạ nền + sơn phủ).
- Ma sát, mài mòn: anodize cứng (hard anodizing) cho nhôm rất tốt; mạ crôm cứng cho thép; sơn tĩnh điện kém chịu mài mòn.
- Cần dẫn điện/nối đất: sơn và anodize thường cách điện; nếu chi tiết cần tiếp điện phải che vùng tiếp xúc hoặc dùng loại xử lý dẫn điện (ví dụ cromat dẫn điện cho nhôm).
Chọn cái nào: gộp ba yếu tố
Quy trình:
- Vật liệu nền là gì? Nhôm → anodize/sơn. Thép → mạ/sơn.
- Mặt phủ có phải mặt lắp ghép chính xác không? Có → lớp mỏng dự đoán được (anodize/mạ có trừ hao) hoặc che khi sơn.
- Môi trường khắc nghiệt cỡ nào? Càng ăn mòn/mài mòn → lớp bền hơn (anodize cứng, mạ nhiều lớp).
- Cần màu sắc đa dạng, diện tích lớn, giá thấp? → sơn tĩnh điện (che mặt chức năng).
- Cần dẫn điện bề mặt không? Có → tránh sơn/anodize thường ở vùng tiếp xúc.
Ví dụ đọc ba chi tiết thật
- Vỏ máy nhôm ngoài trời, cần chống gỉ và giữ lỗ lắp chính xác: anodize. Lớp mỏng không phá dung sai lỗ, chống ăn mòn tốt cho nhôm, có thể nhuộm màu.
- Giá đỡ thép trong nhà, cần đẹp và nhiều màu, dung sai rộng: sơn tĩnh điện. Rẻ, nhiều màu, che các lỗ ren và mặt lắp trước khi sơn.
- Chi tiết thép nhỏ cần chống gỉ, lắp ghép chính xác: mạ kẽm mỏng có trừ hao cho mặt lắp, hoặc che mặt chức năng.
Không phải "anodize" hay "mạ" nào cũng giống nhau
Trong mỗi nhóm còn nhiều biến thể, và chọn đúng biến thể quan trọng ngang chọn đúng nhóm:
Với anodize cho nhôm, hai loại hay gặp là anodize thường (sulfuric, lớp mỏng, nhuộm màu được, cho trang trí và chống ăn mòn nhẹ) và anodize cứng (hard anodizing, lớp dày và cứng hơn nhiều, cho chống mài mòn và môi trường khắc nghiệt). Anodize cứng dày hơn nên ảnh hưởng dung sai nhiều hơn anodize thường, phải tính khi chi tiết cần lắp chặt. Nếu chi tiết nhôm chịu ma sát và mài mòn (rãnh trượt, mặt tiếp xúc động), anodize cứng là lựa chọn; nếu chỉ cần đẹp và chống gỉ nhẹ, anodize thường đủ và rẻ hơn.
Với mạ cho thép, mỗi loại phục vụ một mục đích khác nhau: mạ kẽm chủ yếu chống gỉ (hy sinh bảo vệ nền), thường thêm lớp cromat tăng bền; mạ niken cho chống ăn mòn và nền cho lớp khác; mạ crôm cứng cho chống mài mòn (trục, chi tiết trượt); mạ crôm trang trí cho thẩm mỹ. Chọn loại mạ phải theo chức năng: chống gỉ đơn thuần thì kẽm rẻ và đủ; chịu mài mòn thì crôm cứng; thẩm mỹ ánh kim thì niken/crôm trang trí. Nói "mạ" chung chung mà không nêu loại là để ngỏ một quyết định quan trọng.
Chi phí, sản lượng và cách bố trí công đoạn
Xử lý bề mặt thường thuê ngoài theo lô, nên chi phí và thời gian phụ thuộc số lượng và cách bố trí:
- Sơn tĩnh điện rẻ trên đơn vị diện tích và hợp lô lớn, nhưng cần thời gian chuẩn bị (treo, che mặt, nung); lô nhỏ vẫn phải trả chi phí thiết lập.
- Anodize và mạ tính theo diện tích và số lượng; chi tiết nhỏ nhiều thì gá và xử lý theo mẻ.
- Che mặt (masking) là công thủ công, tốn tiền và thời gian; càng nhiều mặt cần che thì chi phí càng tăng. Thiết kế chi tiết sao cho ít mặt phải che (gom mặt chức năng về một phía) giúp giảm chi phí xử lý bề mặt.
Một cách tối ưu: nhóm các chi tiết cùng vật liệu và cùng loại xử lý để xử lý chung mẻ, và thiết kế để giảm số mặt cần che. Bố trí công đoạn cũng quan trọng — xử lý bề mặt thường là bước gần cuối, sau khi đã gia công xong các mặt chức năng; nhưng nếu có bước lắp ép hoặc gia công sau xử lý, phải tính thứ tự để lớp phủ không bị hỏng hoặc không phá dung sai lắp.
Phối hợp nhiều lớp cho môi trường khắc nghiệt
Với môi trường ăn mòn mạnh, đôi khi một lớp không đủ và phải phối hợp: mạ nền chống gỉ rồi sơn phủ tạo màu và tăng bảo vệ, hoặc anodize rồi phủ thêm lớp bịt (sealing) tăng chống ăn mòn. Phối hợp lớp cho độ bền cao hơn nhưng tăng chi phí và độ phức tạp, và mỗi lớp lại cộng thêm độ dày vào chuỗi dung sai. Chỉ dùng khi môi trường thật sự đòi hỏi; với điều kiện bình thường, một lớp phù hợp đã đủ và kinh tế hơn.
Sai lầm thường gặp
- Sơn tĩnh điện lên mặt lắp ghép chính xác mà không che; lớp sơn dày phá dung sai, chi tiết không lắp được.
- Không ghi rõ đo kích thước trước hay sau xử lý bề mặt. Xưởng và khách hiểu khác nhau.
- Chọn sai theo vật liệu nền (mạ kẽm cho nhôm, anodize cho thép) — không khả thi.
- Dùng sơn tĩnh điện cho chi tiết ma sát/mài mòn cao; lớp sơn mòn nhanh, nên anodize cứng hoặc mạ crôm.
- Quên yêu cầu dẫn điện/nối đất; phủ cách điện lên vùng cần tiếp điện.
- Bỏ qua chuẩn bị bề mặt (làm sạch, tẩy dầu, xử lý nền); lớp phủ đẹp mấy cũng bong nếu nền bẩn.
Tiêu chí chọn nhanh (checklist)
- [ ] Vật liệu nền là nhôm hay thép? (loại phương án không khả thi trước)
- [ ] Mặt phủ có phải mặt lắp ghép chính xác không? Có → lớp mỏng hoặc che khi phủ.
- [ ] Đã tính độ dày lớp phủ vào chuỗi dung sai và trừ hao chưa?
- [ ] Môi trường làm việc khắc nghiệt cỡ nào (ẩm, biển, hóa chất, mài mòn)?
- [ ] Cần màu sắc, diện tích lớn, giá thấp không? → sơn tĩnh điện.
- [ ] Có vùng nào cần dẫn điện/nối đất phải che không?
- [ ] Đã ghi rõ đo kích thước trước/sau xử lý và mặt cần che trên bản vẽ chưa?
Về cách chọn mác nhôm phù hợp với anodize, xem Vật liệu #11 — Nhôm A5052, A6061 và A7075. Chi tiết cơ chế Alodine, Alumite và xử lý bề mặt trong thiết kế đã có trong chuyên mục Cơ khí của MINATA. Nếu bạn cần chọn xử lý bề mặt cân giữa môi trường, dung sai và chi phí cho một chi tiết cụ thể, MINATA có thể tư vấn theo bản vẽ thật. Xem dịch vụ Kỹ thuật & Sản xuất của MINATA.
