Chọn thiết bị #22 — Caster, adjuster hay chân cân bằng cho máy

Chọn caster khi máy cần di chuyển thường xuyên trên lộ trình đã xác định; chọn adjuster/chân tăng chỉnh khi máy cần đứng ổn định và cân bằng tại vị trí; chọn hệ có caster + chân hạ/cân bằng khi cần cả hai chế độ. Quyết định đúng dựa vào tổng tải, phân bố tải thực, sàn, cách kéo/đẩy, lực động, rung, khóa và thao tác chuyển trạng thái. Một bánh xe “chịu được tổng khối lượng” vẫn có thể khó lăn, khóa không đúng, hoặc làm máy rung khi vận hành.

Bảng so sánh nhanh

Giải pháp	Khi phù hợp	Cần kiểm	Sai lầm thường gặp
Caster cố định	Di chuyển thẳng, cần giữ hướng	Bố trí cùng caster xoay, đường chạy	Chỉ dùng caster cố định rồi khó quay máy
Caster xoay	Cần đổi hướng, xoay tại chỗ	Bán kính quay, caster offset, lực đẩy	Quá nhiều caster xoay làm khó điều hướng
Caster có phanh/khóa	Dừng tạm khi di chuyển	Loại khóa, bề mặt sàn, mục đích khóa	Coi phanh caster là neo máy hoặc thiết bị safety
Adjuster/chân tăng chỉnh	Máy đặt cố định, cần cân bằng	Ren, tải nén, pad, nền, chống rung	Cân bằng bằng ren trên nền yếu hoặc không khóa setting
Caster + chân hạ	Máy cần di chuyển rồi vận hành ổn định	Cơ cấu nâng/hạ, sequence, clearance	Để tải vận hành vẫn nằm trên bánh xe

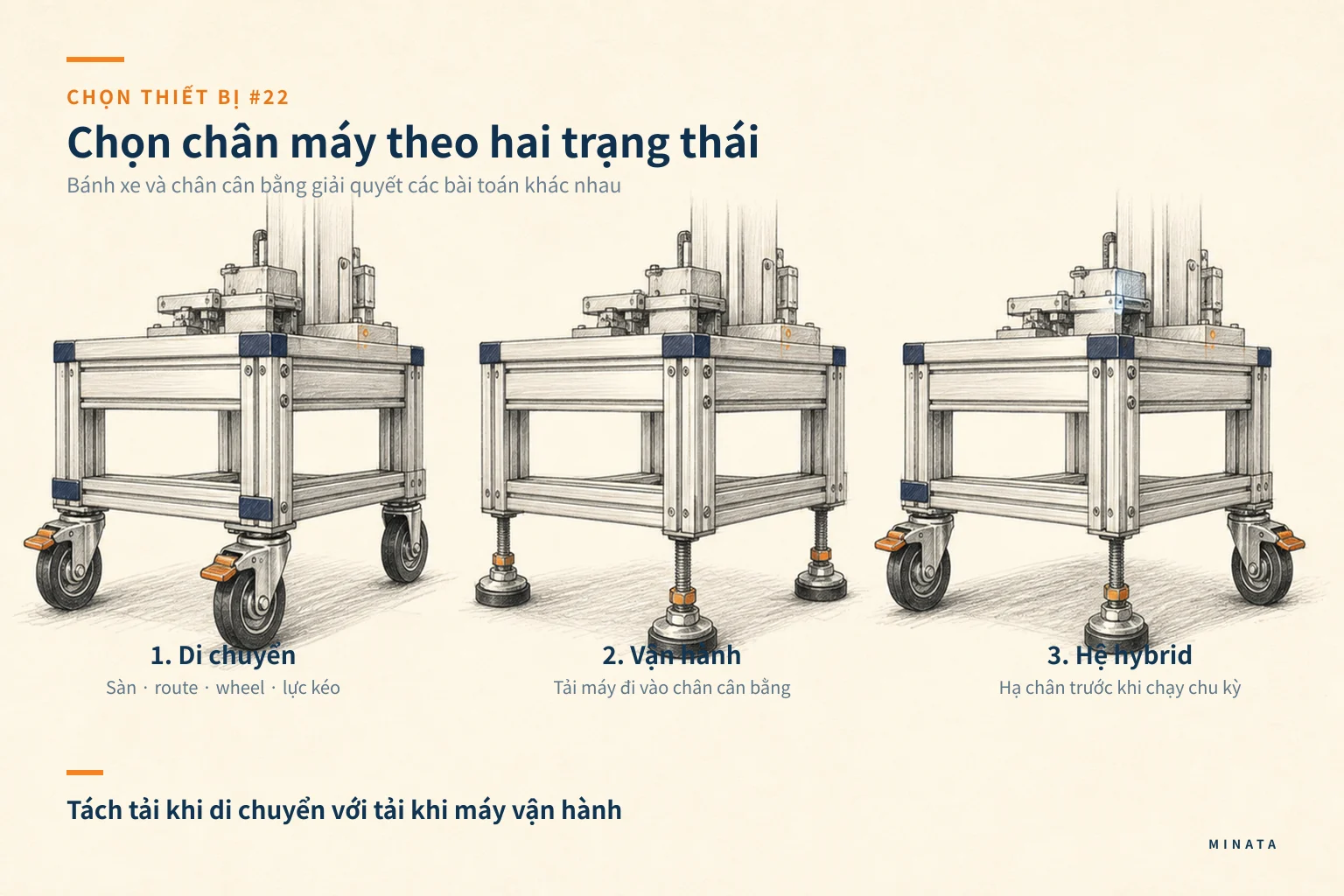

Minh hoạ chọn bánh xe caster và chân cân bằng theo nhu cầu di chuyển, tải trọng và độ ổn định.

Xác định hai chế độ: di chuyển và vận hành

Hãy tách rõ trạng thái máy đang được chuyển vị trí và trạng thái máy đang sản xuất. Khi di chuyển, trọng tâm, lực kéo/đẩy, độ dốc, ngưỡng cửa, khe sàn, vận tốc và người thao tác quyết định bánh xe. Khi vận hành, tải động từ cylinder, trục, băng tải, robot, cửa hoặc người thao tác quyết định chân đế, độ cứng khung và rung. Một phương án tốt mô tả máy tựa ở đâu trong từng trạng thái, ai thao tác, cần dụng cụ gì và làm thế nào để không đưa máy vào cycle khi chân chưa hạ.

Ghi tổng khối lượng gồm khung, panel, tủ điện, thiết bị mua ngoài, phôi tối đa, đồ gá, vật tư tiêu hao và các option tương lai. Tâm khối lượng có thể không ở giữa nếu robot, feeder hay tủ điện nằm một bên. Tải lên bánh/chân không chia đều chỉ vì có bốn vị trí; sai số mặt sàn, độ cứng frame và vị trí trọng tâm làm một hoặc vài điểm chịu tải lớn hơn. Dùng số điểm tựa lý tưởng để bắt đầu, rồi bổ sung hệ số phù hợp với điều kiện thật và kiểm load case xấu.

Nếu máy được nâng bằng pallet jack, forklift hoặc cẩu, các thao tác đó có thể tạo tải khác caster vận hành. Xác định điểm nâng, tốc độ nâng, khóa/neo khi vận chuyển và các phụ kiện phải tháo. Không chọn caster để thay điểm nâng hoặc dùng caster như móc kéo nếu nhà sản xuất không cho phép.

Đọc load capacity đúng điều kiện của nhà sản xuất

Load capacity của caster được công bố dưới điều kiện thử xác định, gồm tốc độ, loại sàn, nhiệt độ, trở ngại và cách chạy. Blickle mô tả thử tải cho wheel/caster vận chuyển theo DIN EN 12532 / ISO 22883 với các điều kiện chuẩn; đồng thời nhấn mạnh khả năng tải yêu cầu phải dựa trên trọng lượng thiết bị, tải bổ sung, số caster và safety factor cho điều kiện khác chuẩn. Số catalogue vì thế là một input, không phải giấy phép chạy trên mọi nền.

Trong bảng tính, tách tổng tải tĩnh, tải hàng/đồ gá, lực kéo ngang, dốc, va ngưỡng, đường sàn không phẳng và gia tốc/giảm tốc. Chọn capacity mỗi caster theo phương pháp nhà sản xuất và điều kiện bố trí, xem tình huống một bánh mất tiếp xúc hoặc tải chia lệch khi sàn lồi lõm. Nếu một máy bốn bánh có khung không phẳng, ba bánh có thể chịu phần lớn tải; nếu máy có chân adjuster hạ xuống, loading khi hạ và khi chuyển tiếp cũng phải được kiểm.

Đừng dùng đơn vị tải hoặc speed rating từ một series khác. Bracket, wheel, axle, bearing và brake tạo thành một assembly; đổi riêng bánh, càng hoặc bolt có thể thay đổi capacity. Cần chốt part number đầy đủ, mặt lắp, pattern hole, fastener và washer/plate phù hợp với chân frame.

Bề mặt sàn quyết định đường kính, tread và lực đẩy

Một caster lăn êm trên epoxy phẳng có thể rung và khó đẩy trên sàn khe, gạch vỡ, threshold hoặc bề mặt có mạt. Khảo sát tuyến di chuyển: vật liệu sàn, bậc, slope, joint, khe thoát nước, cửa, thang máy, khoảng hở quay và nơi dừng. Nếu cần vượt chướng ngại, kiểm quy định của nhà sản xuất về wheel diameter, tread hardness và load trong điều kiện đó; đừng suy số từ cảm giác khi đẩy thử máy rỗng.

Vật liệu wheel/tread ảnh hưởng lực lăn, độ bền, dấu vết lên sàn, tiếng ồn, khả năng chịu dầu/hóa chất và tĩnh điện. Polyurethane, rubber, nylon, cast iron hay vật liệu đặc biệt có ưu/nhược theo sàn và môi trường. Chỉ chọn vật liệu sau khi biết nền, dầu, nước, nhiệt và yêu cầu clean/ESD của khu vực. Việc ghi “bánh PU” mà không có hardness, size, bearing, bracket và điều kiện môi trường chưa đủ để đặt hàng.

Đường kính wheel lớn hơn thường giúp vượt chướng ngại và giảm rolling resistance trong nhiều điều kiện, nhưng tăng chiều cao máy, điểm trọng tâm và không gian wheel. Hãy kiểm caster height/overall height, swivel radius, wheel sweep và clearance với panel/guard. Một caster xoay va chân frame hoặc door ngay khi quay 90 độ là lỗi layout, không phải lỗi lắp đặt.

Bố trí caster cố định và xoay để điều khiển hướng

Caster cố định tạo hướng, caster xoay tạo khả năng đổi hướng. Bố trí phụ thuộc hình chữ nhật của máy, hướng di chuyển chủ đạo, chiều dài/rộng frame, vị trí tay kéo và năng lực người vận hành. Hai fixed caster ở một phía và hai swivel ở phía còn lại là một cấu hình hay dùng cho xe đẩy theo tuyến; nhưng đừng sao chép cấu hình đó cho mọi máy vì có thể không phù hợp với nhu cầu quay/tới gần đồ gá.

Quá nhiều caster xoay có thể khiến máy “trôi” hướng, cần lực ban đầu lớn để các càng tự định hướng, hoặc thay đổi hướng bất ngờ khi sàn có độ dốc. Quá nhiều fixed caster làm máy khó quay. Nếu cần di chuyển bằng tugger, kiểm lực kéo tại drawbar, bán kính cua, tốc độ, cửa và trường hợp emergency stop của phương tiện. Nếu người đẩy tay, đánh giá ergonomics, lực cần thiết và tầm nhìn; đây là câu hỏi công việc thật, không chỉ cỡ wheel.

Khi khung có nhiều hơn bốn điểm caster, phương pháp treo/compensation cần được thiết kế để phân bố tải. Sáu bánh lắp cứng trên một khung có thể khiến một bánh treo khi sàn không phẳng. Hãy đưa requirement về load sharing/rocker/leveling vào thiết kế thay vì thêm bánh để tăng “an tâm”.

Phanh, khóa hướng và giới hạn của chúng

Brake wheel, total lock và directional lock là các chức năng khác nhau tùy thiết kế. Brake có thể hãm wheel; total lock có thể khóa cả wheel và swivel; directional lock định hướng caster cho chạy thẳng. Đọc catalogue của đúng part number để biết chức năng, cách gạt và lực tải cho phép. Cần thử khi sàn có bụi/dầu và khi máy đầy tải; cơ cấu lock phải dễ thao tác, không nằm dưới panel kín hay cạnh vùng kẹp tay.

Khóa caster dùng để giữ vị trí tạm thời theo điều kiện nhà sản xuất, không tự thay hệ neo máy, chân cân bằng, phanh an toàn hoặc biện pháp lockout. Blickle cảnh báo locking caster không nhằm cố định tải khi vận chuyển trên truck/xe hoặc các phương tiện tương tự. Với máy rung, cắt, ép, robot hoặc có lực ngang, tải vận hành cần đi vào chân/cơ cấu neo theo thiết kế thay vì đặt lên wheel brake.

Hãy định nghĩa trên HMI/quy trình: máy chỉ được chạy khi chân đã hạ, caster brake ở trạng thái nào, door/guard nào cần đóng, và ai xác nhận. Nếu dùng sensor để xác nhận chân hạ hoặc lift module, kiểm logic fail state và cơ cấu cơ khí chặn. Thông báo màu/đèn trạng thái hỗ trợ thao tác, song không thay kiểm soát an toàn từ risk assessment.

Chọn adjuster và chân cân bằng

Adjuster gồm stem/ren, base/pad, nut/lock và đôi khi có lớp chống trượt hoặc phần tử giảm rung. Chọn theo tải nén, cỡ ren, chiều cao điều chỉnh cần thiết, diện tích pad, tương thích sàn, khả năng chịu môi trường và cách khóa setting. Không dùng hành trình ren lớn để bù cho nền dốc quá mức; máy có thể mất ổn định, khung bị xoắn hoặc chiều cao làm thay đổi line of action của cơ cấu.

Base lớn có thể giúp phân bố áp lên nền, song lựa chọn còn phụ thuộc vật liệu sàn và load. Pad chống trượt có thể tăng bám trong điều kiện phù hợp, nhưng không thay quyết định neo máy khi có lực động hay nguy cơ trượt. Với sàn epoxy, nền bê tông, grating hoặc nền có drainage, cần chọn pad/mounting phù hợp và xác nhận yêu cầu của nhà máy. Nếu cần anchor, layout phải chừa lỗ/plate và xem khả năng tháo máy sau này.

Chân chống rung chỉ có hiệu quả trong dải tải/tần số và cấu tạo được hãng công bố. Đặt isolator dưới máy nhưng còn có pipe/cable tray cứng nối sang kết cấu khác có thể tạo đường truyền rung khác. Trước khi chọn anti-vibration feet, xác định nguồn rung, mục tiêu cần giảm, độ cứng của khung và đường truyền qua utility; không ghi “cao su giảm rung” như một giải pháp chung.

Hệ hybrid: di chuyển rồi đặt máy xuống chân

Với cell nhỏ cần đổi chỗ nhưng cần đứng vững khi vận hành, hệ caster + adjuster hoặc caster retractable là lựa chọn hợp lý. Trạng thái vận hành phải chuyển tải từ wheel sang feet rõ ràng; kiểm clearance để wheel không còn tải hoặc chỉ còn load theo thiết kế. Cơ cấu nâng/hạ có thể là vít, cam, pedal, cylinder hay lift module; mỗi loại cần xét lực thao tác, tải, self-locking, giới hạn hành trình, pinch point và bảo trì.

Đừng chọn hệ hybrid chỉ vì “tiện”. Nó thêm thao tác, cơ cấu, height, chi phí và failure mode. Lập sequence: unlock, nâng chân, di chuyển, định vị, hạ chân, level, xác nhận, rồi enable machine. Tại chỗ có chênh cao, cần xác định điều chỉnh được bao nhiêu và ai được phép thực hiện. Nếu có utility cứng, kiểm chiều dài hose/cable và quy trình ngắt nối trước khi move.

Bàn giao và bảo trì

Hồ sơ máy cần chỉ ra tổng tải thiết kế, vị trí caster/feet, model, load rating, wheel/tread, loại brake, torque fastener, route di chuyển, điểm nâng và thao tác chuyển chế độ. Dán nhãn tải/direction nơi cần thiết, đặc biệt khi có handle, lift point hoặc directional caster. Hướng dẫn người vận hành không được kéo máy từ panel, cable tray hoặc guard.

Lịch kiểm gồm wheel mòn/nứt, bearing, axle, swivel, fastener, brake, tread dính vật lạ, độ cao adjuster và vết lún sàn. Nếu rolling resistance tăng, tìm nguyên nhân như mạt bị kẹt, wheel flat spot, bearing hỏng, sàn xuống cấp hay caster bị quá tải; đừng tăng lực kéo bằng người. Khi thay caster, dùng đúng model/rating hoặc đánh giá lại toàn bộ assembly.

Quy trình chọn

Tách trạng thái di chuyển và vận hành; lập load case, trọng tâm, route, sàn, tốc độ và người thao tác.
Chọn số điểm tựa/bố trí fixed–swivel hoặc feet; tính tải mỗi điểm theo hướng dẫn của đúng nhà sản xuất.
Chọn wheel diameter, tread, bearing, bracket và brake theo sàn, môi trường, obstacle và lực đẩy.
Chọn adjuster/base/anchor hoặc hệ hybrid theo ổn định, level và rung khi máy chạy.
Kiểm layout: bolt pattern, swivel sweep, overall height, clearance door/panel và điểm nâng.
Thử đầy tải trên route thật, rồi thử máy chạy trên feet; bàn giao SOP và lịch kiểm.

Những lỗi chọn thường gặp

Chia tổng tải cho bốn rồi dùng số đó cho mỗi caster mà không xét tải lệch và sàn.
Chọn caster theo cỡ ren/plate mà không xem load, wheel, tread và speed rating.
Bỏ khảo sát ngưỡng cửa, slope, joint sàn và bán kính quay.
Dùng brake caster để chịu lực vận hành hoặc giữ máy khi vận chuyển.
Để máy chạy khi tải còn nằm trên bánh xe.
Dùng adjuster để chữa frame xoắn, nền yếu hoặc load động chưa được tính.

Checklist trước khi khóa BOM

[ ] Đã có tổng tải, tâm khối lượng, load case di chuyển/vận hành và số điểm tựa thực chưa?
[ ] Tải capacity của caster/feet đã được đối chiếu theo điều kiện thử và safety factor của hãng chưa?
[ ] Sàn, ngưỡng, dốc, route, force đẩy/kéo, wheel diameter và tread đã được kiểm chưa?
[ ] Bố trí fixed–swivel, brake/lock, swivel sweep và height có phù hợp layout chưa?
[ ] Adjuster/chân cân bằng/neo có nhận tải vận hành thay cho wheel khi máy chạy chưa?
[ ] SOP chuyển di chuyển–vận hành, điểm nâng và kế hoạch bảo trì đã được bàn giao chưa?

MINATA có thể cùng đội máy rà load case, route, layout chân đế và thử lực đẩy trước khi khóa BOM. Trao đổi với đội Kỹ thuật sản xuất.

Nguồn tham khảo

MISUMI, Factory Automation Catalog 2018, chương Casters / Adjuster Pads; đối chiếu catalog nội bộ MINATA ngày 2026-08-23.
Blickle, Dynamic & static load capacity, tham chiếu cách xác định tải wheel/caster từ tải thiết bị, tải bổ sung, số điểm tựa và điều kiện vận hành.
Blickle, Wheels & Castors Classification, tham chiếu điều kiện thử tải theo DIN EN 12532 / ISO 22883.
Blickle, Product safety, tham chiếu giới hạn dùng của locking caster và ảnh hưởng của điều kiện khác catalogue.
