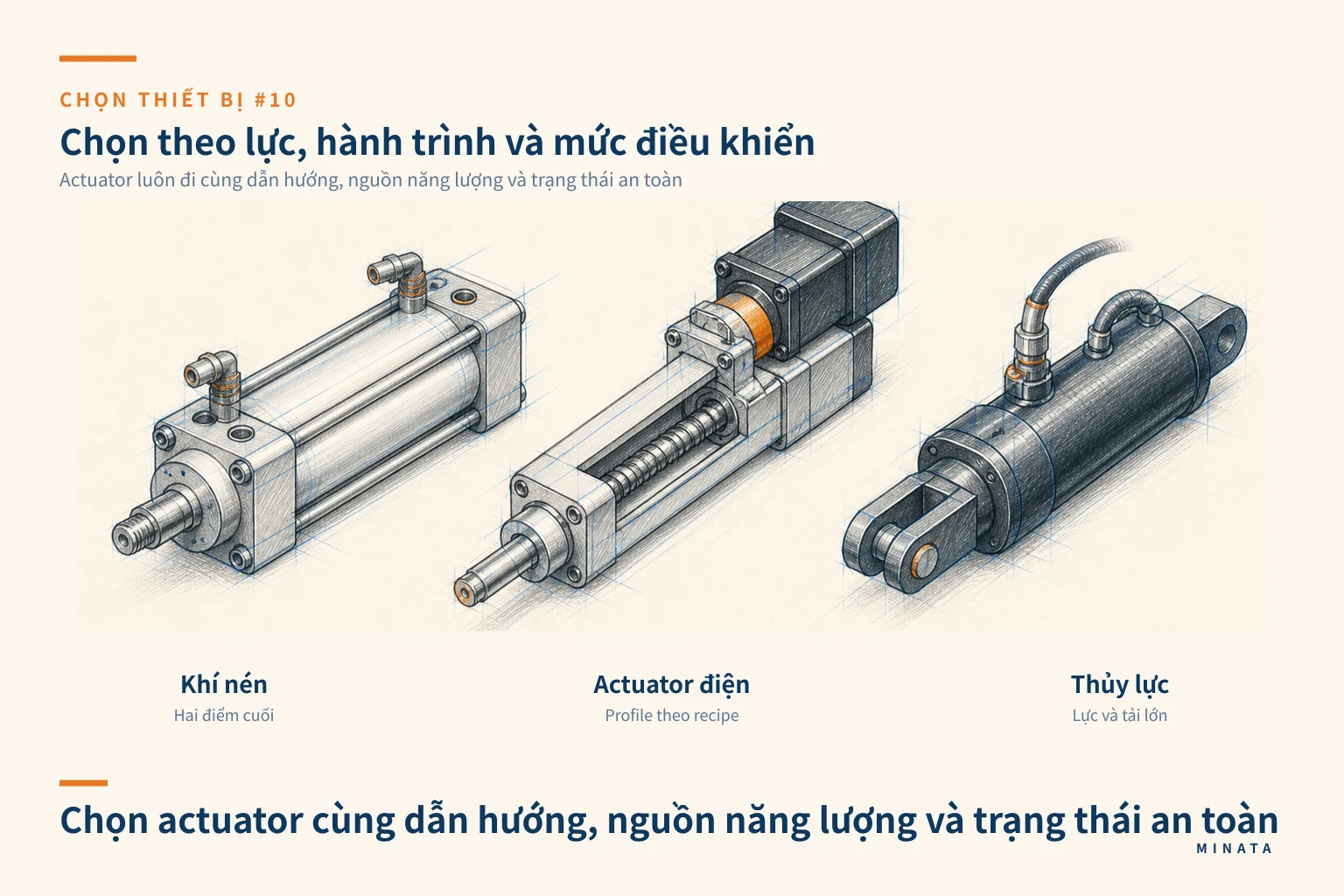

Chọn thiết bị #10 — Xy lanh khí, actuator điện hay thủy lực: chọn theo lực và cách điều khiển
Câu trả lời ngắn: xy lanh khí nén hợp với thao tác đi–về nhanh, điểm cuối rõ và cơ cấu đơn giản; actuator điện hợp khi vị trí, tốc độ, lực hoặc profile chuyển động cần thay đổi theo chương trình; xy lanh thủy lực được cân nhắc khi lực rất lớn, tải nặng và môi trường máy phù hợp với một hệ dầu áp lực. Chọn đúng bắt đầu từ lực tại đầu công tác, hành trình, cách cần dừng và số chu kỳ, chứ không chỉ từ kiểu actuator đang có trong xưởng. Cũng cần tính phần hệ thống đi kèm: khí nén cần chất lượng khí và van; điện cần motor/driver/cáp; thủy lực cần trạm nguồn, van, ống và quản lý rò dầu.
Bảng so sánh nhanh
| Tiêu chí | Xy lanh khí nén | Actuator điện | Xy lanh thủy lực |
|---|
| Kiểu chuyển động phù hợp | Hai điểm, chu kỳ lặp, có thể có stopper | Vị trí/tốc độ/lực theo profile | Lực lớn, ép, nâng, tải nặng |
| Điều khiển vị trí | Cuối hành trình hoặc giải pháp servo khí chuyên dụng | Lập trình được, có phản hồi tùy cấu hình | Có thể điều khiển bằng van và feedback, hệ phức tạp hơn |
| Nguồn năng lượng | Khí nén đã xử lý | Điện và driver | Dầu áp lực, bơm và van |
| Điểm mạnh | Gọn, đáp ứng nhanh, cơ cấu quen thuộc | Linh hoạt, lặp lại profile, tích hợp số | Mật độ lực cao, hợp tải lớn |
| Điểm phải tính | Nén được, chất lượng khí, tiếng xả | Sizing motor/vít me, cáp, tuning | Rò dầu, nhiệt, ống, bảo trì và an toàn áp lực |
| Ví dụ | Kẹp, đẩy, chặn, pick-and-place đơn giản | Bàn trượt, ép theo recipe, đổi format | Máy ép, bàn nâng, cơ cấu tải nặng |
Đầu công tác cần gì?
Trước khi gọi tên thiết bị, hãy mô tả công việc bằng động từ và đại lượng: đẩy thùng đến stopper, kẹp phôi, ép chốt, nâng đồ gá, dịch chuyển đầu camera, đóng khuôn, hoặc mở cửa chắn. Sau đó ghi lực cần tại đầu công tác, hướng lực, hành trình, tốc độ, chu kỳ, phần tải thay đổi và độ chính xác vị trí. Hai câu hỏi hay bị bỏ sót là “lực cần ở điểm nào của hành trình?” và “điều gì xảy ra khi nguồn bị mất?”.
Lực không chỉ đến từ khối lượng. Ma sát ray, góc nghiêng, lực cắt, lò xo hồi, chân không, độ lệch tâm và quán tính lúc tăng tốc đều có thể xuất hiện. Với cơ cấu ép, lực tiếp xúc ở cuối hành trình có thể khác xa lực để di chuyển rỗng. Với cơ cấu kẹp, phải phân biệt lực xy lanh tạo ra với lực thật truyền được lên chi tiết sau cơ cấu đòn bẩy. Việc này quyết định đường kính piston, bước vít, hộp giảm tốc hay áp suất hệ thống sau này.
Xy lanh khí nén: hiệu quả cho động tác rõ điểm cuối
Khí nén phổ biến trong máy tự động vì xy lanh, van đảo chiều, cảm biến từ và phụ kiện tạo thành hệ quen thuộc, dễ bảo trì. Với thao tác chỉ cần tiến/lùi, kẹp/mở, nâng/hạ một đoạn ngắn hoặc tách sản phẩm, xy lanh hai tác động cho một lựa chọn thực tế. Nó cũng có độ “mềm” tự nhiên của khí nén, đôi khi hữu ích khi tiếp xúc với phôi hoặc cần giảm va chạm bằng giảm chấn đúng cách.
Nhược điểm cốt lõi là khí nén có thể nén. Vì vậy việc giữ một vị trí trung gian chính xác hoặc điều khiển lực/vận tốc thật ổn định đòi hỏi phần tử điều khiển, cảm biến và thuật toán nhiều hơn cách dùng van on/off thông thường. Nếu bài toán cần nhiều điểm dừng hoặc đổi hành trình bằng recipe, đừng kỳ vọng chỉ thêm một cảm biến là xy lanh hai vị trí trở thành trục điện. Hãy đánh giá lại actuator điện, hoặc dùng giải pháp khí nén chuyên dụng khi nhiệm vụ thực sự phù hợp.
Khi sizing xy lanh, tính lực từ áp suất làm việc tại máy và diện tích hữu hiệu của piston, sau đó xét ma sát phớt, ma sát dẫn hướng, tổn thất đường ống và lực ngoại lai. Đường kính cần piston làm diện tích hữu hiệu phía hồi nhỏ hơn phía tiến; lực kéo và lực đẩy vì thế cần kiểm riêng. Dùng áp suất danh nghĩa từ máy nén để kết luận lực thường dẫn tới chọn sát: áp suất tại thời điểm nhiều cơ cấu cùng chạy, lọc-regulator, ống và van mới là điều kiện làm việc thực.
Hành trình dài, tải lệch tâm hoặc đầu dụng cụ nặng cần ray dẫn hướng ngoài hoặc xy lanh có dẫn hướng tích hợp. Rod của xy lanh không được giả định là ray dẫn hướng chịu mô-men. Nếu bàn gá lệch, lực ngang sẽ làm mòn phớt, kẹt và rút ngắn tuổi thọ. Hãy xác định các tải moment Mx/My/Mz theo tài liệu của nhà sản xuất, vị trí tâm tải và hướng gắn trước khi chốt model.
Tốc độ xy lanh do lưu lượng và tải quyết định. Van tiết lưu một chiều, ống, đầu nối và giảm chấn phải được chọn như một hệ. Đóng van quá chặt để “làm chậm” có thể khiến chu kỳ thất thường theo tải; để cơ cấu đập vào cuối hành trình sẽ làm hỏng cả đồ gá và cảm biến. Cần thiết kế giảm chấn cuối hành trình, stopper cơ khí hoặc giảm xung đúng với khối lượng và tốc độ thực.
Ở các xy lanh có piston nam châm, cảm biến từ là cách gọn để báo vị trí. Nó cho biết piston đã đi qua vùng lắp cảm biến; nó không thay thế phép đo vị trí liên tục. Bài #05 về cảm biến vị trí xy lanh giải thích khi nào dùng cảm biến từ, limit switch hay tiệm cận bên ngoài.
Actuator điện: cho chuyển động có “recipe”
Actuator điện có thể là rod actuator, electric cylinder, bàn trượt có vít me/đai răng, hoặc cụm motor–giảm tốc–cơ cấu truyền do máy tự thiết kế. Khi ghép với driver và phản hồi phù hợp, nó cho phép đặt vị trí, vận tốc, gia tốc, giới hạn mô-men và profile từng bước trong chương trình. Điều này hữu ích cho máy nhiều model, cơ cấu ép có nhiều độ sâu, trục đổi khoảng cách theo kích thước sản phẩm hoặc các điểm dừng cần lặp lại.
Tính linh hoạt đi cùng yêu cầu sizing kỹ hơn. Từ lực và tốc độ tuyến tính, cần quy đổi qua bước vít hoặc đường kính puly để có mô-men và tốc độ motor. Từ khối lượng và profile gia tốc, cần có quán tính tải. Sau đó kiểm mô-men liên tục, mô-men đỉnh, tốc độ, tuổi thọ vít/đai, tải hướng trục và tải moment trên ray. Chọn actuator điện “đủ lực tĩnh” nhưng không đủ mô-men khi tăng tốc là lỗi thường gặp.
Với nhiệm vụ ép, cần nói rõ bạn cần vị trí, lực, hay cả hai. Điều khiển giới hạn mô-men motor có thể là một phần của giải pháp, nhưng lực thật ở đầu công tác còn chịu ảnh hưởng từ ma sát và cơ cấu truyền. Khi lực là đặc tính chất lượng, nên xem cảm biến lực, phương án hiệu chuẩn và logic phát hiện bất thường. Khi yêu cầu chỉ là đi tới một cữ cơ khí, một actuator điện đơn giản có thể phù hợp hơn hệ servo đầy đủ.
Actuator điện cũng không tự giải quyết tải treo khi mất nguồn. Nhiều servo có phanh giữ tùy chọn, nhưng phanh giữ phải được chọn theo mô-men tại vị trí và nhiệm vụ an toàn. Đối với cơ cấu nâng con người, tải lớn hoặc nguy cơ rơi, cần có đánh giá an toàn cấp máy, cơ cấu hãm/cơ khí và tiêu chuẩn áp dụng; đừng giao toàn bộ trách nhiệm cho một phanh motor.
Thủy lực: bắt đầu từ tải lớn và cả trạm nguồn
Thủy lực truyền lực qua dầu áp lực. Với máy ép, nâng hạ tải nặng, kẹp lực lớn và các cơ cấu cần mật độ lực cao, đây là công nghệ quen thuộc. Dầu ít nén hơn khí nên hệ có thể tạo lực lớn và điều khiển chuyển động qua các van phù hợp. Tuy nhiên, “chọn xy lanh thủy lực” đồng nghĩa chọn cả power pack, bơm, thùng dầu, lọc, van an toàn, van điều khiển, ống, đầu nối, làm mát và quy trình bảo dưỡng.
Lực, áp suất làm việc, đường kính piston và cần phải được tính cùng nhau. Áp suất định mức của một xy lanh không phải áp suất có thể mặc định dùng cho mọi phần tử. Van an toàn, ống và fitting phải có dải áp suất phù hợp. Tải treo hoặc tải có thể tự chạy cần van giữ tải, van cân bằng hoặc kiến trúc hãm phù hợp với hướng chuyển động. Khi nguồn mất hoặc ống hỏng, hành vi an toàn của cơ cấu cần được xác định từ đầu.
Nhiệt và độ sạch dầu là phần của thiết kế, không phải hạng mục sau khi lắp xong. Độ nhớt thay đổi theo nhiệt độ; dầu bẩn làm tăng mài mòn van, bơm và phớt; rò dầu ảnh hưởng an toàn, vệ sinh và môi trường. Nếu máy đặt trong khu vực sạch hoặc gần sản phẩm nhạy cảm, hãy đưa nguy cơ rò dầu và phương án containment vào bảng quyết định ngay từ giai đoạn concept.
Thủy lực vẫn có thể cần phản hồi vị trí hoặc áp suất. Cảm biến hành trình, encoder tuyến tính, pressure transducer và điều khiển van tỉ lệ có thể tạo ra motion điều khiển tốt, nhưng độ phức tạp, commissioning và bảo trì tăng. Hãy dùng mức điều khiển tương xứng với giá trị ứng dụng; một máy ép lực lớn có thể cần nó, còn một pusher đơn giản thường không.
So sánh theo năm câu hỏi quyết định
1. Chuyển động có bao nhiêu điểm và có đổi theo sản phẩm không? Hai điểm rõ, lặp nhiều lần dẫn bạn tới khí nén. Nhiều điểm, đường chạy mềm, đồng bộ trục hoặc đổi recipe dẫn bạn tới điện. Thủy lực trở nên nổi bật khi lực/tải là ràng buộc chủ yếu.
2. Lực nào cần được kiểm soát? Kẹp đơn giản thường cần lực đủ và tin cậy. Ép có tiêu chí chất lượng có thể cần đo lực. Tải lớn có thể chuyển trọng tâm sang đường kính piston, áp suất và an toàn hệ thủy lực.
3. Máy đã có hạ tầng gì? Nhà máy đã có khí nén sạch và được bảo trì tốt làm xy lanh khí hấp dẫn. Máy có tủ servo, mạng motion và nhu cầu đổi model sẽ hưởng lợi từ điện. Đơn vị có kinh nghiệm power unit có thể khai thác thủy lực hiệu quả cho máy lớn.
4. Môi trường có ràng buộc gì? Bụi, nước, nhiệt, khu vực cháy nổ, thực phẩm, phòng sạch và giới hạn tiếng ồn đều thay đổi lựa chọn. Đừng chỉ kiểm IP của actuator; kiểm cả cáp, đầu nối, van, ống và chất bôi trơn.
5. Khi lỗi hay mất năng lượng thì cơ cấu làm gì? Trạng thái mặc định của van khí, khả năng xả áp, phanh điện, van giữ tải, stopper cơ khí và interlock an toàn đều cần được ghi trong trình tự máy. Đây là câu hỏi phải chốt cùng safety review.
Ba tình huống thực tế
Kẹp chi tiết trước khi gia công. Nếu chỉ mở/kẹp, lực yêu cầu ổn định và chu kỳ cao, xy lanh khí với cảm biến xác nhận và đồ gá cứng là lựa chọn thực dụng. Cần kiểm lực kẹp tại áp suất thấp nhất và phản lực gia công; không chọn theo đường kính bore nhìn “có vẻ lớn”.
Bàn chỉnh khoảng cách theo nhiều kích thước sản phẩm. Actuator điện với trục vít/ray phù hợp cho phép PLC gọi vị trí theo mã sản phẩm, điều chỉnh tốc độ tiến và đọc alarm. Cần đặt home, giới hạn mềm/cứng, che chắn phần quay và đánh giá pinch point.
Máy ép khuôn tải lớn. Thủy lực có thể phù hợp vì lực cần ở cấp độ khác. Thiết kế cần đi xa hơn cylinder: xác định van an toàn, cơ cấu giữ tải, lọc, nhiệt dầu, tủ an toàn và quy trình xử lý rò. Đây là nơi thử nghiệm dưới tải và nghiệm thu an toàn có giá trị rất lớn.
Lỗi chọn hay gặp
- Coi lực danh nghĩa là lực có ở mọi thời điểm. Với khí nén, áp suất thực và diện tích phía cần piston khác nhau; với điện, mô-men còn phụ thuộc tốc độ; với thủy lực, áp suất hệ phải được kiểm soát.
- Dùng ty xy lanh làm ray dẫn hướng. Tải lệch làm hệ sớm rơ và kẹt.
- So chi phí mua mà bỏ chi phí hạ tầng. Van/ống/khí nén, driver/cáp hay power pack/lọc đều là một phần của tổng chi phí sở hữu.
- Không mô tả cách dừng an toàn. Một cơ cấu có thể chạy tốt trong chu kỳ thường nhưng nguy hiểm khi xả áp hoặc mất điện.
- Tách actuator khỏi đồ gá. Ray, khớp nối, tải moment, cữ cơ khí và cảm biến là phần quyết định tuổi thọ thực.
Tiêu chí chọn nhanh (checklist)
- [ ] Đã có lực, hành trình, tốc độ, chu kỳ và hướng tải tại đầu công tác chưa?
- [ ] Chỉ cần hai điểm cuối, cần cơ cấu nhanh và đơn giản? Có → xem xy lanh khí nén.
- [ ] Cần vị trí/tốc độ/lực đổi theo recipe hoặc nhiều điểm dừng? Có → xem actuator điện.
- [ ] Lực rất lớn, tải nặng là ràng buộc chính và có năng lực quản lý hệ dầu? Có → đánh giá thủy lực.
- [ ] Đã kiểm dẫn hướng, tải moment, giảm chấn/cữ chặn và điều kiện môi trường chưa?
- [ ] Đã xác định trạng thái an toàn khi mất điện, mất khí hoặc hỏng ống chưa?
