Chọn thiết bị #15 — Chốt–lỗ, vai tựa hay jig: chọn theo chuẩn định vị và khả năng tháo lắp
Câu trả lời ngắn: dùng chốt–lỗ khi cần lặp lại vị trí theo các datum rõ ràng; dùng vai tựa/mặt tỳ để xác lập mặt chuẩn và chịu phản lực; dùng jig khi cần kết hợp mặt tỳ, chốt, kẹp và thao tác đưa phôi thành một quy trình lặp lại. Với phôi có hai lỗ, cách thường dùng là một chốt tròn làm chuẩn chính và một chốt kim cương làm chuẩn phụ để tránh over-constraint. Thêm hai chốt tròn vào hai lỗ có dung sai không làm đồ gá “chắc hơn”; nó có thể làm phôi khó vào, xước lỗ hoặc biến dạng khi kẹp.
Bảng so sánh nhanh
| Giải pháp | Vai trò chính | Khi phù hợp | Điểm cần kiểm |
|---|
| Chốt tròn–lỗ | Xác định vị trí chuẩn chính theo hai phương | Datum lỗ rõ, cần lặp vị trí | Fit chốt/lỗ, lead-in, độ cứng, mòn |
| Chốt kim cương–lỗ | Khóa một phương, nhả sai số theo phương còn lại | Có hai lỗ, tháo lắp lặp lại | Hướng mặt kim cương, dung sai khoảng cách lỗ |
| Vai tựa/mặt tỳ | Xác lập mặt phẳng/độ cao, nhận phản lực | Có datum mặt, cần đỡ phôi | Độ phẳng, burr, số điểm tỳ, tiếp cận |
| Jig hoàn chỉnh | Lặp thao tác định vị + kẹp + dẫn hướng | Sản lượng/độ lặp cao | Chuẩn 3-2-1, ergonomics, chống lỗi, bảo trì |
Định vị phải trả lời “khóa bậc tự do nào?”
Một chi tiết rắn có sáu bậc tự do: ba tịnh tiến và ba quay. Đồ gá không cần giữ mọi thứ bằng lực kẹp. Vai tựa và chốt được dùng để giới hạn các bậc tự do cần thiết; kẹp chỉ ép phôi về các chuẩn đó. Nguyên tắc 3-2-1 là cách tư duy phổ biến: ba điểm tạo mặt chuẩn chính, hai điểm định hướng thứ hai, một điểm chặn phương còn lại. Tùy hình dạng, chốt/lỗ có thể đảm nhiệm một phần nhiệm vụ đó.
Đầu tiên cần đọc bản vẽ: datum nào liên quan đến kích thước/chức năng quan trọng? Phôi được gia công ở mặt nào, lắp với chi tiết nào, hay được đo ở đâu? Nếu chọn chuẩn đồ gá theo mặt tiện kẹp nhưng sản phẩm được kiểm theo hai lỗ, sai số gá sẽ chuyển vào kích thước cần kiểm. Chốt định vị chỉ tốt khi nó bám vào datum phù hợp với mục tiêu công đoạn.

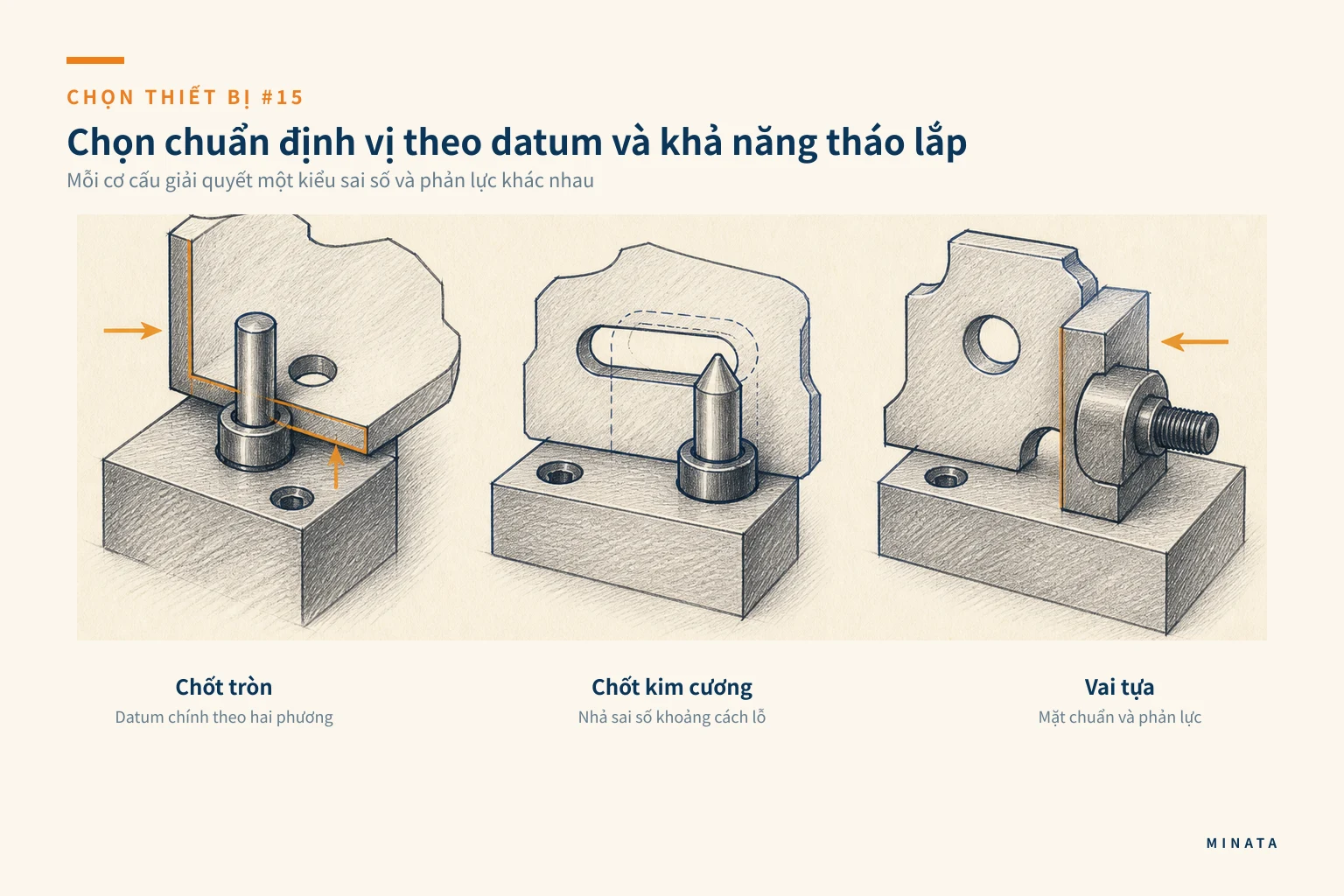

Chốt tròn và chốt kim cương: xử lý dung sai của hai lỗ
Một chốt tròn đi vào lỗ xác định tâm theo hai phương trên mặt phẳng. Nếu thêm chốt tròn thứ hai vào lỗ thứ hai, khoảng cách chính xác giữa hai lỗ trên phôi phải khớp tuyệt đối với khoảng cách giữa hai chốt. Trong sản xuất, mỗi chi tiết và mỗi đồ gá đều có dung sai. MISUMI khuyến nghị dùng một round pin và một diamond pin; cấu hình này cho phép lắp dễ hơn và bù sai lệch nhỏ về khoảng cách hai lỗ, đồng thời tránh tình trạng định vị quá mức.
Chốt kim cương không phải chốt “yếu hơn”. Nó có hai mặt làm việc theo một hướng và giảm cản trở theo hướng vuông góc, nên vẫn định hướng phôi nhưng nhường cho sai số pitch. Hướng xoay của phần kim cương phải được vẽ rõ: nó phải nhả theo hướng khoảng cách giữa hai lỗ đang có dung sai, không được xoay tùy tiện sau khi lắp. Nếu phôi có slot, có thể dùng chốt tròn ở lỗ datum chính và dùng slot/chốt phụ để clocking theo thiết kế.
Chọn đường kính chốt cần xét tolerance lỗ, lớp phủ, burr, nhiệt và số lần insert. Chốt quá khít làm người vận hành phải ép; chốt quá nhỏ cho phôi lắc. MISUMI có nhiều kiểu đầu chốt: taper, spherical, chamfer, small head, shoulder và bushing. Đầu dẫn hướng lớn hơn giúp đưa phôi dễ hơn khi thao tác lặp nhiều; nhưng phần pilot và mặt tỳ vẫn là nơi kiểm độ chính xác.
Vai tựa: datum thường bị xem nhẹ
Chốt không thay thế mặt tỳ. Nếu phôi đặt trên một mặt, cần các điểm tỳ đủ để tạo mặt phẳng và không làm phôi bập bênh. Ba điểm tỳ xác lập một mặt phẳng; thêm điểm tỳ thứ tư có thể hữu ích khi có adjustment hoặc phôi dễ võng, nhưng nếu tất cả cố định và mặt phôi không phẳng, nó có thể tạo tải nội bộ. Support pin điều chỉnh giúp đỡ vùng yếu sau khi phôi đã tựa vào datum chính, không được dùng để đẩy phôi khỏi chuẩn.
Vai tựa, stopper và mặt tỳ cần kiểm burr, mạt gia công và khả năng vệ sinh. Một burr nhỏ trên mặt chuẩn có thể tạo sai lệch lớn hơn dung sai của chốt. Thiết kế thêm relief, rãnh thoát phoi, bề mặt thay thế được hoặc insert cứng khi dùng lâu. Khi phôi là tấm mỏng, tránh đặt lực kẹp tạo võng giữa điểm tỳ; bố trí support gần nơi lực kẹp/lực gia công đi qua.
Khi nào cần jig thay vì chốt rời?
Jig là hệ gồm body, datum, chốt, support, kẹp và đôi khi bushing dẫn dụng cụ. Nó đáng đầu tư khi công đoạn cần lặp nhiều, nhân sự khác nhau cùng thao tác, thời gian gá ảnh hưởng cycle hoặc lỗi lắp sai gây phế phẩm. Jig tốt giảm số quyết định mà người vận hành phải tự nhớ: chi tiết chỉ vào được đúng chiều, tựa đúng mặt, kẹp đúng vị trí và có phản hồi nếu thiếu phôi.
Sản lượng thấp hoặc nguyên mẫu có thể dùng stop block, chốt tháo lắp và kẹp ren đơn giản để có khả năng chỉnh. Sản lượng cao cần xem chốt/bushing thay thế, quick release, poka-yoke, cơ cấu xả phoi và tuổi thọ bề mặt tỳ. Đừng biến jig đầu tiên thành một khối quá phức tạp; hãy chốt datum và hành vi thao tác trước, sau đó thêm tính năng phục vụ năng suất.
Lắp ghép và dung sai: định vị khác kẹp
Chốt chính xác cần lỗ và bushing tương ứng. Hãy xác định chi tiết nào cần replace khi mòn: nhiều jig dùng bushing thay thế để bảo vệ thân. Nếu chốt được lắp ép/tháo, kiểm phương pháp lắp và độ cứng vật liệu; nếu dùng ren, kiểm chống xoay và vai tựa. Không thay đổi kiểu lắp chỉ vì cùng đường kính danh nghĩa.
Dung sai sản phẩm phải được phân bổ từ chức năng. Bài về dung sai IT7–IT9 là link chéo cho phần chi phí và khả năng gia công. Với đồ gá, hãy ghi rõ tolerance của chốt, bushing, mặt chuẩn và khoảng cách tâm; một yêu cầu “chính xác cao” không thể gia công/kiểm tra sẽ không tạo ra định vị tốt.
Quy trình chọn nhanh
- Chọn datum theo chức năng/sản phẩm, không theo mặt dễ kẹp nhất.
- Liệt kê sáu bậc tự do cần hạn chế ở công đoạn.
- Chọn mặt tỳ chính, điểm định hướng và điểm chặn; xác định lực kẹp ép về đâu.
- Nếu có hai lỗ datum, ưu tiên chốt tròn chính + chốt kim cương phụ theo hướng sai số pitch.
- Chọn đầu chốt, vật liệu, bushing, clearance và relief theo phôi/số lần insert.
- Thử với phôi có dung sai xấu nhất, burr đại diện và thao tác người dùng thật.
Lỗi thường gặp
- Dùng hai chốt tròn cho hai lỗ có dung sai khoảng cách.
- Dùng kẹp để kéo phôi tới chuẩn thay vì để phôi tựa đúng chuẩn trước.
- Bỏ qua burr, phoi và bề mặt tỳ dễ mòn.
- Đặt support điều chỉnh thành chuẩn chính, làm phôi biến dạng khi siết.
- Thiết kế chốt chính xác nhưng không có cách thay thế sau mòn.
Xác nhận đồ gá bằng phép thử lặp lại
Sau khi lắp jig, thử ít nhất bằng nhiều phôi đại diện thay vì một chi tiết đẹp nhất. Gá/tháo lặp lại, đo datum hoặc kích thước công đoạn, quan sát lực đưa phôi vào chốt và kiểm bề mặt tiếp xúc. Nếu người vận hành phải lắc phôi để vào, nếu phôi chỉ vào được khi nới kẹp, hoặc nếu dấu tiếp xúc chỉ nằm ở một support, hình học jig cần được sửa trước khi phát hành.
Phôi đúc, tấm dập, chi tiết hàn và nhựa có độ biến thiên khác phôi CNC. Chọn datum trên bề mặt thô/biến dạng có thể làm chốt chuẩn xác trở thành điểm tạo lỗi. Hãy xác định phần biến thiên được đồ gá cho phép, dùng mặt tỳ hoặc support phù hợp, và phân biệt rõ vị trí dùng để định vị với vị trí chỉ dùng để đỡ.
Ở công đoạn có kiểm tra chất lượng, cân nhắc cách nhận biết lắp sai: cảm biến hiện diện, pin retractable, gauge no-go, mã phôi hoặc cơ cấu chỉ cho phôi vào một chiều. Đây là phần hoàn thiện thao tác của jig, sau khi nguyên tắc datum đã đúng.
Vật liệu, bề mặt và tuổi thọ chốt
Chốt chịu insert lặp lại cần xét vật liệu, độ cứng và bề mặt theo phôi. Phôi nhôm có thể dính/galling trên một số bề mặt; phôi có dầu, hạt mài hoặc nhiệt cần giải pháp bảo vệ khác. Không dùng lớp phủ hay vật liệu như một tuyên bố chung: lấy lựa chọn từ catalog, môi trường và thử nghiệm với đúng phôi. Với bushing, ưu tiên chi tiết thay được để không phải gia công lại thân jig khi đường kính làm việc mòn.
Đầu chốt cũng ảnh hưởng thao tác. Taper hoặc spherical lead-in giúp đưa phôi vào, nhưng phần định vị chính xác phải có đủ chiều dài engagement và không chạm vào vùng burr. Nếu phôi mỏng, thiết kế mặt tỳ đầu chốt/shoulder để lực kẹp không dồn lên mép lỗ. Nếu phôi được robot đưa vào, cần thêm lead-in và tolerance cho sai số robot nhưng vẫn kiểm sự va chạm ở trạng thái xấu nhất.
Bàn giao jig cho sản xuất
Bản vẽ jig cần ghi mặt chuẩn, mã chốt/bushing, hướng chốt kim cương, chiều cao support, vị trí kẹp, lực/điều kiện siết khi liên quan và phần tử phải kiểm định kỳ. Hướng dẫn thao tác nên minh họa thứ tự đặt phôi, xác nhận tựa chuẩn, kẹp, mở kẹp và lấy phôi. Một checklist ngắn tại trạm giúp đồ gá tiếp tục tạo độ lặp sau khi chuyển ca hoặc đổi nhân sự.
Khi thay model, không lấy một jig cũ rồi tiện lại chốt mà không rà datum của model mới. Có thể lỗ mới có tolerance, bề mặt, hướng lực hoặc yêu cầu đo khác; điều đó làm nguyên tắc chốt tròn–kim cương và bố trí support cần thay đổi.
Đó là bước rà cần có trước khi phát hành lại, kể cả khi chỉ thay một lỗ hoặc một mặt chuẩn.
Tiêu chí chọn nhanh (checklist)
- [ ] Đã xác định datum chức năng và bậc tự do cần khống chế chưa?
- [ ] Phôi có hai lỗ định vị? Có → xem một chốt tròn + một chốt kim cương theo hướng pitch.
- [ ] Đã có ba điểm/mặt tỳ xác lập chuẩn chính và đường lực kẹp ép về chuẩn chưa?
- [ ] Đã kiểm fit chốt–lỗ, đầu dẫn hướng, burr, bushing và số lần tháo lắp chưa?
- [ ] Jig có cần poka-yoke, thay chốt/bushing và thoát phoi để vận hành dài hạn không?
MINATA có thể hỗ trợ xác định datum, nguyên tắc định vị và khả năng gia công jig trước khi khóa bản vẽ chế tạo. Trao đổi với đội Kỹ thuật sản xuất.
