Chọn thiết bị #20 — Giác hút chân không: pad theo bề mặt và khối lượng phôi

Chọn giác hút chân không bằng cách bắt đầu từ phôi thật: bề mặt có kín khí không, khối lượng và tâm khối lượng ở đâu, chuyển động tạo lực ngang/moment bao nhiêu, và máy có bao lâu để đạt ngưỡng chân không. Sau đó mới chọn hình pad, vật liệu, đường kính, số pad, buffer, vacuum source và cảm biến xác nhận. Lực nâng lý thuyết là một bước tính tham khảo; quyết định cuối cần được thử trên phôi, trong chu kỳ và điều kiện bề mặt thực tế.

Bảng so sánh nhanh

Dạng pad/giải pháp	Khi phù hợp	Cần kiểm kỹ	Giới hạn cần nhớ
Pad phẳng	Bề mặt phẳng, cứng, kín khí	Độ kín, đường kính, lực ngang	Khó bù sai lệch cao độ hoặc cong vênh
Pad có gân/rãnh	Bề mặt có kết cấu, cần tăng ổn định tiếp xúc	Dấu vết, ma sát, hướng đặt	Không thay thế phép kiểm lực/moment
Pad bellows	Cao độ thay đổi, bề mặt cong nhẹ, cần bù hành trình	Hành trình bellows, độ ổn định khi tăng tốc	Có thể mềm hơn trước lực ngang/moment
Pad oval/dài	Phôi chữ nhật, hẹp hoặc dài	Vị trí tâm khối lượng, orientation	Cần tránh tạo moment lớn ở mép phôi
Sponge/foam hoặc pad chuyên dụng	Bề mặt nhám, carton, không đều, vật dễ hằn	Rò khí, bụi, độ bền, thử thực tế	Demand flow cao hơn, tuổi thọ thay đổi theo môi trường

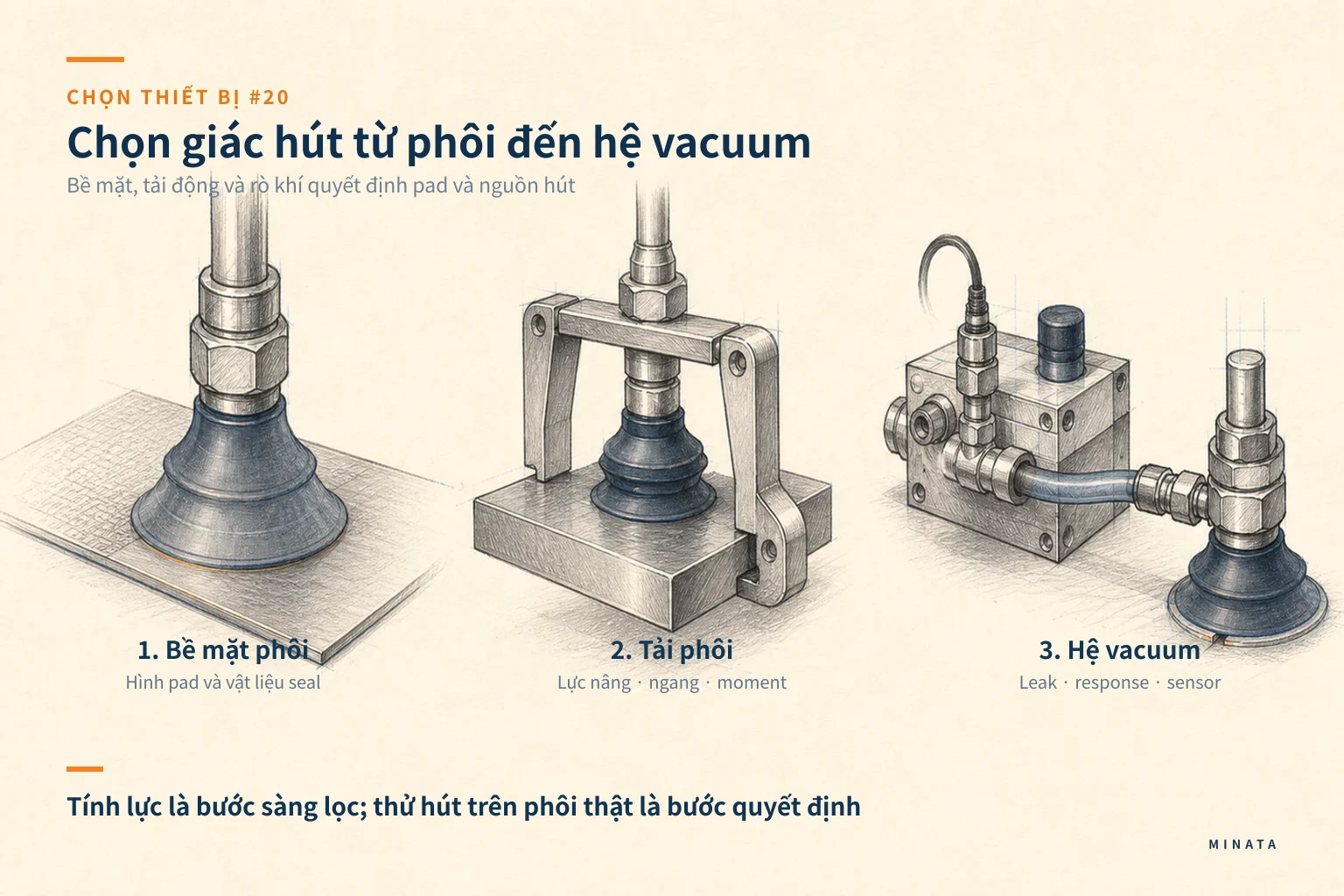

Minh hoạ chọn giác hút chân không theo bề mặt, khối lượng và điều kiện thao tác.

Bắt đầu từ phôi, không từ đường kính cup

Một giác hút chỉ tạo lực tốt khi mép pad làm kín được với bề mặt. Vì vậy specification đầu tiên là dữ liệu phôi: vật liệu, kích thước, khối lượng tối thiểu/tối đa, độ phẳng, độ cong, lỗ, gân, dầu, bụi, độ xốp, nhiệt độ, finish và dấu vết được phép để lại. Nếu phôi thay đổi giữa lot hoặc nhà cung cấp, hãy lấy mẫu đại diện ở điều kiện xấu nhất, không dùng một tấm mẫu sạch và phẳng để chốt cấu hình.

Xác định hướng gắp và hướng gia tốc. Nâng từ mặt nằm ngang chủ yếu dùng lực nâng vuông góc với bề mặt. Kéo phôi ở mặt đứng hoặc chuyển động ngang cần xét lực ma sát giữa pad và phôi; đây là tình huống dễ trượt hơn rất nhiều. SMC nhấn mạnh pad nhạy với lực cắt song song bề mặt và moment, khuyến nghị giảm moment bằng cách xét tâm khối lượng, giảm acceleration, và tránh nâng từ mặt đứng nếu có thể. Các lưu ý này phải có trong layout end-effector, không chỉ nằm trong ghi chú tính toán.

Vẽ vị trí gắp, tâm khối lượng của phôi, các pad, hướng gia tốc của robot/gantry và vật cản. Với nhiều pad, phân bố tải thay đổi theo sai số cao độ, độ cứng frame, stroke buffer và bề mặt phôi; không mặc định mỗi pad chịu bằng nhau. Nếu một pad hở, những pad còn lại có đủ giữ phôi không? Câu hỏi này định hướng lựa chọn mạch vacuum độc lập, van tiết kiệm vacuum hoặc cảm biến theo zone.

Lực hút lý thuyết dùng để sàng lọc, không để bỏ thử nghiệm

Lực nâng lý thuyết bắt nguồn từ chênh áp giữa khí quyển và mức chân không nhân với diện tích hữu hiệu của pad. Diện tích của pad tròn tăng theo bình phương đường kính, nên thay đổi nhỏ về diameter có thể ảnh hưởng lớn đến lực tính. Nhưng diện tích hữu hiệu và chênh áp thực thường thấp hơn giả định nếu pad không kín, phôi cong, có dầu/bụi, tube rò, filter bẩn hoặc ejector không đạt điều kiện cấp. Vì thế không đưa một con số lực tính làm cam kết cho mọi bề mặt.

Hãy lập calculation sheet có khối lượng phôi, hướng nâng, số pad, mức vacuum đo được/đảm bảo, safety factor theo điều kiện chuyển động, lực ngang, moment và giả định phân phối tải. SMC mô tả quy trình chọn: xác định vị trí, số lượng và đường kính pad theo cân bằng phôi; tìm lực lý thuyết từ diện tích và vacuum pressure; dùng safety factor theo phương pháp nâng và điều kiện transfer; rồi xác nhận bằng suction test. Đây là một trình tự tốt hơn việc chọn pad theo hình dáng rồi hy vọng lực đủ.

Nếu công thức nội bộ dùng đơn vị hoặc hệ số quy đổi, cần lưu rõ đơn vị và nguồn của hệ số. Cách đáng tin hơn là dùng đường cong/bảng của đúng hãng cho đúng pad, vật liệu và điều kiện, sau đó chạy test trên phôi. Đối với ứng dụng rủi ro cao, phôi đắt tiền hoặc chuyển động qua khu vực có người, cần đánh giá riêng về biện pháp chống rơi; vacuum holding không nên được coi là biện pháp duy nhất nếu hậu quả nghiêm trọng.

Chọn hình dạng pad theo cách bề mặt tiếp xúc

Pad phẳng thường phù hợp mặt phẳng cứng và kín khí. Pad có gân/rãnh có thể giúp bám trên một số bề mặt và hỗ trợ ổn định tiếp xúc, nhưng lựa chọn phải dựa trên phôi/mẫu thử chứ không chỉ tên kiểu pad. Bellows hữu ích khi cần bù sai khác cao độ, tiếp cận phôi có độ cong hoặc giảm tác động lắp lệch. Đổi lại, độ mềm và hành trình bù có thể làm end-effector phản ứng khác khi tăng tốc, vì vậy cần kiểm lực ngang/moment và trình tự chạm phôi.

Pad oval thích hợp phôi hẹp, dài hoặc hình chữ nhật khi cần diện tích tiếp xúc theo một phương. Hướng đặt oval phải song song với hình học phôi và đường truyền lực dự kiến. Pad sâu/bowl có thể xử lý hình dạng đặc biệt; pad foam/sponge phù hợp với bề mặt không đều trong một số ứng dụng nhưng phải tính đến leakage, bụi và nhu cầu flow. Danh sách dạng pad của SMC bao gồm flat, bellows, oval, heavy-duty, mark-free, sponge và nhiều biến thể; đây là lý do cần xem hình học và bề mặt trước khi so mã.

Khi mặt phôi dễ để lại vết, chọn pad/vật liệu chuyên dụng và test dấu vết ở điều kiện thời gian tiếp xúc thật. SMC có dòng mark-free dành cho trường hợp không được để dấu hút trên phôi, nhưng điều này không loại bỏ hoàn toàn việc thử trên finish thực. Tác động có thể thay đổi với nhiệt, lực ép ban đầu, dầu bề mặt, thời gian giữ và tuổi pad. Lưu ảnh tiêu chí chấp nhận cùng mẫu phôi trong hồ sơ chất lượng.

Vật liệu pad: chọn theo tương thích, không theo độ mềm cảm nhận

Vật liệu elastomer ảnh hưởng khả năng seal, ma sát, chống mài mòn, nhiệt, dấu vết, điện trở và tương thích dầu/hóa chất. Không có “cao su tốt nhất” cho mọi phôi. Một vật liệu mềm có thể seal tốt trên bề mặt không đều nhưng mòn/hằn khác với vật liệu cứng; một vật liệu chịu dầu hoặc nhiệt cần được xác nhận bằng bảng compatibility của nhà sản xuất. Nếu liên quan thực phẩm, dược hoặc vật liệu có yêu cầu đặc biệt, hãy yêu cầu chứng từ và giới hạn sử dụng của đúng mã product, không suy từ tên vật liệu.

Pad là vật tư hao mòn. SMC nêu rằng cao su xuống cấp phụ thuộc môi trường và điều kiện vận hành, nên tuổi thọ không thể ước lượng trước chỉ từ catalogue. Hãy xác định một chỉ tiêu thay thế có thể kiểm: nứt, biến dạng, bề mặt dính, mất thời gian đạt vacuum, trượt phôi, số chu kỳ hoặc kết quả test định kỳ. Lưu model, batch nếu cần truy xuất, và cách lắp để pad thay thế không bị xoắn hoặc biến dạng.

Số pad, vị trí và tâm khối lượng

Số pad không chỉ để cộng lực nâng. Pad phải được bố trí để đỡ phôi cân bằng và hạn chế moment quanh frame. Đặt hai pad quá gần tâm trong khi phôi dài có thể tạo võng/moment ở mép; đặt quá xa có thể đụng lỗ, gân hay vùng yếu. Với phôi có tâm khối lượng lệch, hãy điều chỉnh vị trí hoặc số pad theo mô hình tải và xác nhận bằng test với orientation bất lợi.

Nhiều pad cần đối phó với sai lệch mặt phôi. Buffer hoặc ball joint có thể bù một phần cao độ/góc, nhưng cũng làm thay đổi tải động. Cơ cấu end-effector phải đủ cứng để các pad tiếp xúc theo trình tự có kiểm soát, không dồn lực vào một cup đầu tiên. Nếu một vị trí đôi khi không có phôi, phải xác định mạch có chặn đường hở hay không; đường hở có thể kéo tụt vacuum toàn zone và kéo dài thời gian hút.

Đối với gắp từ mặt đứng, lực giữ dựa nhiều vào ma sát, nên chỉ tăng đường kính có thể vẫn không đủ nếu bề mặt trơn hoặc acceleration lớn. Tối ưu hướng gắp, thêm đỡ cơ khí, giảm acceleration hoặc đổi nguyên lý gắp có thể đáng tin hơn. SMC khuyến cáo cần safety factor đủ khi buộc phải nâng ở mặt đứng; điều đó nhấn mạnh đây là case phải test đặc biệt, không áp dụng bảng lực nâng thẳng đứng một cách máy móc.

Rò khí, tube, filter và vacuum source

Vacuum source có thể là ejector khí nén hoặc pump, nhưng điểm chung là phải đạt mức vacuum và flow cần cho thể tích/tải rò của hệ. Ejector cần áp cấp đúng điều kiện catalogue; do đó mạch cấp của nó cần được kiểm cùng FRL, valve và tube. Pump cần xét đường ống, filter, khả năng phục vụ nhiều zone, nhiệt và bảo trì. Đừng chọn source chỉ theo con số vacuum cực đại; response time và khả năng bù leakage quyết định chu kỳ thật.

Phôi porous như carton, giấy, bề mặt nhám hay phôi có lỗ tạo leakage. SMC nhắc phải xác nhận air permeability khi chọn pad cho carton. Với loại phôi này, thử nghiệm giúp đo được lưu lượng rò thực thay vì giả định từ vật liệu. Tube dài hoặc đường kính không phù hợp làm tăng thể tích cần hút và trì hoãn đạt ngưỡng; filter bảo vệ source trước bụi/mảnh vụn nhưng cũng cần được sizing và bảo trì để không làm nghẹt mạch.

Chia zone vacuum khi nhiều pad hoặc nhiều phôi có điều kiện khác nhau. Van tiết kiệm vacuum, check valve hoặc giải pháp cô lập từng nhánh có thể hữu ích tùy sơ đồ, nhưng phải đọc dải vacuum/flow và logic của đúng model. Hãy thử tình huống mất một pad, có phôi lệch, lọc bẩn nhẹ, áp khí cấp thấp hoặc startup đầu ca. Nếu chỉ test “một pad, một phôi, một lần”, hệ rất khó bộc lộ điểm yếu.

Tốc độ đáp ứng và trình tự gắp–nhả

Thời gian từ lệnh valve đến khi đạt vacuum setpoint gồm thời gian van, tube, thể tích, leak, ejector/pump và bề mặt pad tiếp xúc phôi. Khi cycle time gấp, đừng bỏ qua thời gian này rồi tăng tốc robot. Dùng cảm biến chân không để xác nhận hút trước khi nâng; đặt logic timeout và xử lý fail-to-pick để máy không di chuyển khi chưa có phôi. Bài chọn cảm biến áp suất và chân không giải thích cách chọn sensor theo dải và tín hiệu.

Nhả phôi cũng cần thiết kế. Một số case cần blow-off hoặc van phá chân không để nhả nhanh, song lượng khí và thời điểm phải được chỉnh để không thổi lệch phôi, làm bẩn vùng process hoặc tạo nguy cơ cho người. Nếu phôi cần đặt chính xác, kiểm chuyển động cuối, độ lún pad, vị trí guide/locator và thời gian nhả. Giác hút chỉ là một phần của end-effector; độ chính xác đặt phôi thường đến từ locator hoặc cơ cấu dẫn hướng.

Fail-safe và bảo vệ người, phôi, máy

Mất nguồn khí, mất điện, lỗi valve, đứt tube hoặc mất vacuum đều có thể khiến phôi rơi. Công tắc chân không giúp phát hiện trạng thái, nhưng không tự giữ phôi. Hãy xác định hậu quả của phôi rơi: hỏng sản phẩm, hỏng đồ gá, cản máy hay nguy hiểm cho người. Các case có hậu quả cao cần thêm biện pháp phù hợp như đỡ cơ khí, vùng cấm, tốc độ/hướng chuyển động kiểm soát, detection sớm hoặc kiến trúc safety được đánh giá.

Không coi pad là cơ cấu giữ lâu dài trừ khi nhà sản xuất và thiết kế hệ thống cho phép trong điều kiện đã xác định. SMC viết rõ vacuum pad không được thiết kế để hold vacuum và yêu cầu suction test trên thiết bị thực để xác định khả năng dùng. Trong thiết kế, hãy định nghĩa thời gian giữ tối đa, hành vi khi alarm, cách xả áp/lockout để bảo trì và phương án recovery khi pick fail. Những điều này phải được phản ánh vào PLC sequence, HMI alarm và hướng dẫn vận hành.

Một quy trình chọn có thể bàn giao

Thu thập mẫu phôi xấu nhất: khối lượng, finish, độ phẳng, độ xốp, dầu/bụi, nhiệt và yêu cầu không dấu.
Vẽ hướng gắp, tâm khối lượng, điểm pad, force ngang/moment và profile acceleration.
Chọn sơ bộ hình/vật liệu/đường kính/số pad; tính lực tham khảo với vacuum thực và safety factor có ghi giả định.
Chọn frame, buffer/ball joint, pad position và kiểm va chạm/không gian trên toàn hành trình.
Sizing ejector/pump, valve, tube, filter và zone theo leak cùng thời gian hút yêu cầu.
Chọn sensor vacuum, logic xác nhận pick, timeout, release/blow-off và kịch bản lỗi.
Thử với phôi thật trong điều kiện bẩn, orientation và cycle xấu; lưu kết quả trước khi khóa BOM.

Những lỗi cần tránh

Chọn cup chỉ theo khối lượng mà không xét tâm khối lượng, gia tốc và lực ngang.
Lấy lực lý thuyết ở mức vacuum lý tưởng làm lực vận hành cam kết.
Coi nhiều pad luôn chia tải đều khi phôi cong hoặc frame mềm.
Dùng một vùng vacuum cho các pad có khả năng hở mà không kiểm leak và response time.
Bỏ filter rồi để bụi/mảnh vụn đi vào ejector hoặc pump.
Tin rằng switch vacuum hoặc van giữ áp sẽ tự ngăn phôi rơi khi nguồn mất.

Checklist trước khi khóa BOM

[ ] Đã thử pad trên mẫu phôi đại diện cho điều kiện xấu nhất chưa?
[ ] Khối lượng, tâm khối lượng, hướng chuyển động, lực ngang và moment đã có trong calculation sheet chưa?
[ ] Hình dạng, vật liệu, đường kính, số pad và buffer có khớp với bề mặt và yêu cầu dấu vết chưa?
[ ] Lực tính đã dùng mức vacuum thực, safety factor và giả định phân phối tải có ghi rõ chưa?
[ ] Ejector/pump, valve, tube, filter và zone có đạt leak cùng response time thực tế chưa?
[ ] Cảm biến xác nhận hút, logic timeout, nhả phôi và xử lý pick fail đã được chạy thử chưa?
[ ] Biện pháp khi mất vacuum/nguồn và rủi ro phôi rơi đã được đánh giá chưa?
