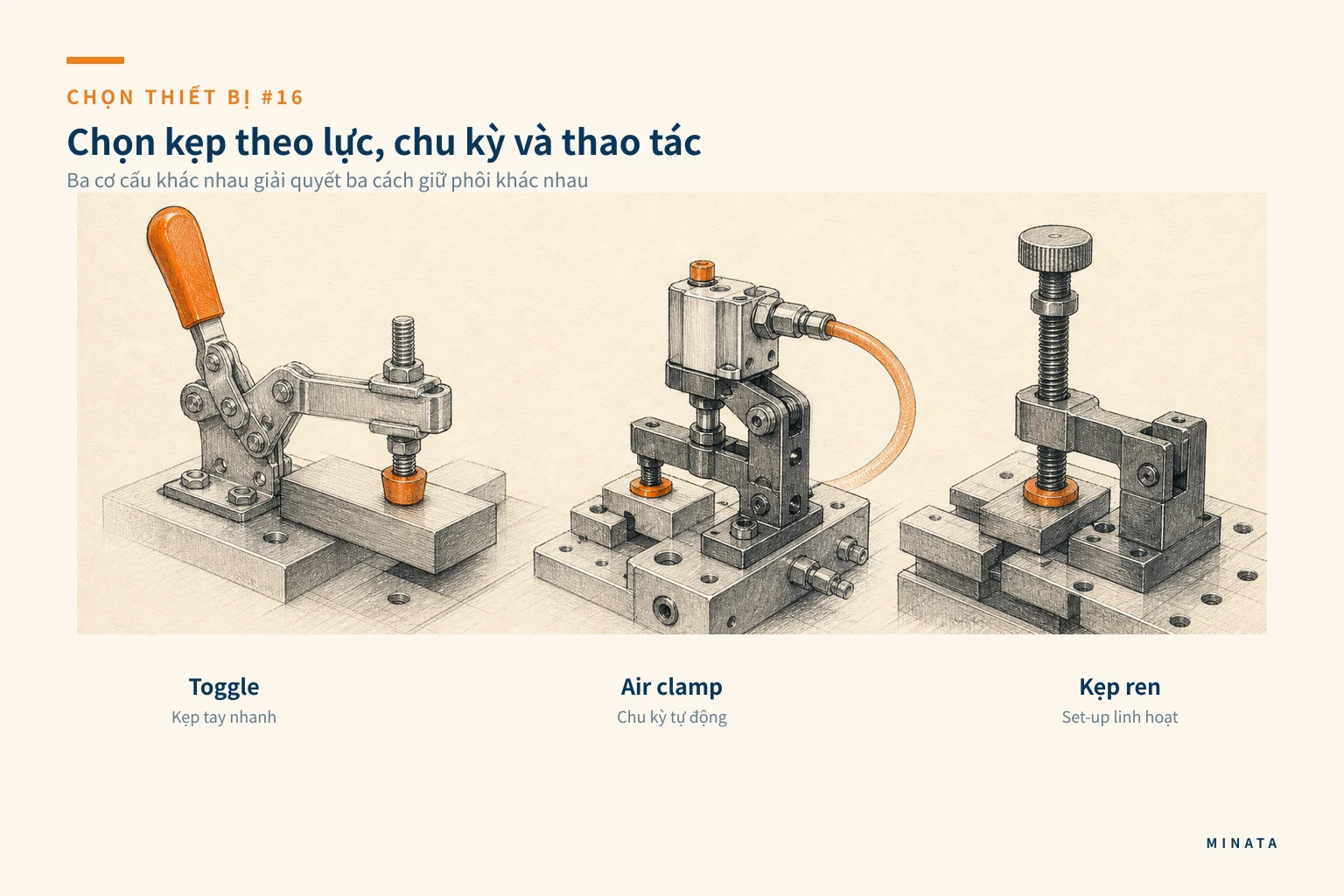

Chọn thiết bị #16 — Toggle clamp, air clamp hay kẹp ren: chọn theo lực, chu kỳ và thao tác
Câu trả lời ngắn: chọn toggle clamp khi người vận hành cần kẹp/mở nhanh bằng tay với vị trí lặp lại; chọn air clamp khi chu kỳ cần tự động, lực kẹp và trạng thái cảm biến phải đi vào PLC; chọn kẹp ren khi cần lực điều chỉnh, linh hoạt cho set-up hoặc sản lượng thấp. Kẹp không dùng để xác định vị trí của phôi. Nó phải ép phôi về chốt và mặt tỳ đã được thiết kế trước, đủ lực để chống phản lực nhưng không làm cong, in vết hay làm mất datum.
Bảng so sánh nhanh
| Tiêu chí | Toggle clamp | Air clamp | Kẹp ren |
|---|
| Cách thao tác | Tay, qua cơ cấu over-center | Van khí/xi lanh, có thể tự động | Siết tay/cờ lê/vít me |
| Chu kỳ | Thao tác lặp vừa phải, nhanh | Chu kỳ tự động, nhiều điểm kẹp | Set-up, thử nghiệm, lô nhỏ |
| Lực và hành trình | Theo model và tay đòn | Theo bore/áp suất/cơ cấu | Điều chỉnh rộng, phụ thuộc người siết |
| Feedback | Quan sát hoặc sensor bổ sung | Dễ gắn cảm biến/interlock | Thường kiểm thủ công |
| Rủi ro chính | Va tay, hành trình tay gạt, quá tải | Mất khí, kẹp sai trình tự, tải moment | Lực không lặp, thời gian và lỗi thao tác |
Định vị trước, kẹp sau
Một đồ gá tốt tách hai vai trò. Mặt tỳ và chốt đưa phôi về datum; kẹp tạo lực giữ phôi áp vào các datum đó. Nếu kẹp được dùng để kéo phôi trượt ngang tới chốt, lực ma sát, burr và thao tác người dùng sẽ làm vị trí thay đổi. Nếu lực kẹp đè lên vùng không có support, tấm mỏng có thể võng rồi hồi lại khi tháo, khiến công đoạn gia công/đo sai dù chốt vẫn đúng.
Trước khi chọn clamp, vẽ lực phản ứng từ gia công, đẩy, rung, trọng lực hoặc lò xo. Xác định điểm kẹp, hướng lực và điểm tựa phía đối diện. Lực kẹp cần chống lại lực có xu hướng làm phôi rời chuẩn, có dự phòng hợp lý theo quá trình; nó không phải mục tiêu càng lớn càng tốt. Phôi nhựa, nhôm mỏng, bề mặt hoàn thiện hoặc chi tiết đã sơn có thể cần pad, soft jaw hoặc giới hạn lực.
Toggle clamp: nhanh và trực quan cho thao tác tay
Toggle clamp dùng cơ cấu tay đòn qua điểm over-center để giữ trạng thái kẹp. Nó phù hợp cho jig lắp ráp, gá kiểm, khoan/đột nhẹ, gá hàn và thao tác bán tự động nơi người dùng cần mở/đóng nhanh. DESTACO lưu ý toggle clamp có nhiều cấu hình manual, hydraulic và pneumatic; loại manual quick-action được chọn theo kiểu gá, lực giữ, khoảng mở và hành vi thao tác.
Chọn loại vertical hold-down, horizontal hold-down, push-pull hay latch theo hướng lực và không gian. Không lấy holding capacity của catalog rồi kẹp vào bất cứ phương nào. Hãy xem điểm ứng dụng lực trên arm, hành trình, góc mở tay gạt, khoảng hở đưa phôi và giới hạn side load. Nếu chi tiết được đặt bằng robot hoặc tay người đi qua vùng clamp, đường chạy của arm là yêu cầu an toàn/ergonomics thực.
Điều chỉnh spindle pad để clamp đóng đúng vị trí over-center và tạo lực trên vùng có support. Spindle quá dài làm arm đàn hồi; pad nhỏ in dấu; cơ cấu lắp trên plate mỏng làm cả cụm biến dạng. Với jig dùng lâu, xem khả năng thay pad, bushing pivot và kiểm tra độ rơ. Toggle clamp rất hiệu quả khi quy trình không cần PLC biết từng trạng thái; nếu cần interlock, thêm sensor/limit switch theo kiến trúc máy.
Air clamp: cho chu kỳ tự động và trạng thái có kiểm soát
Air clamp có thể là pneumatic toggle clamp tích hợp xy lanh, swing clamp, link clamp hoặc một xy lanh kết hợp cơ cấu đòn. Nó phù hợp khi nhiều điểm kẹp phải chạy theo sequence, khi người không được vào vùng nguy hiểm hoặc khi robot đưa phôi. Van, regulator, sensor vị trí và PLC cần được coi là một phần của clamp, không phải phụ kiện lắp sau.
Lực của air clamp phụ thuộc áp suất tại điểm dùng, diện tích piston, hướng tiến/hồi, tổn thất cơ cấu và ma sát. Lực catalog thường phải đọc kèm điều kiện áp suất/đòn. Hãy kiểm áp suất thấp nhất trong lúc các cơ cấu khác cùng chạy, đường ống, van và trạng thái kẹp khi nguồn khí mất. Nếu mất khí có thể làm phôi rơi hoặc dụng cụ chạm, cần thêm logic an toàn, khóa cơ khí hay phương án giữ tải phù hợp với đánh giá rủi ro.
Sensor clamp-open/clamp-closed có giá trị trong interlock: máy chỉ chạy khi phôi hiện diện và clamp xác nhận đúng trạng thái. Tuy nhiên sensor báo piston/clamp đã tới vị trí; nó không tự chứng minh lực kẹp đủ hay phôi đúng mặt datum. Khi chất lượng kẹp là critical, có thể cần pressure monitoring, cảm biến lực hoặc poka-yoke cơ khí tùy rủi ro.
Air clamp không luôn rẻ hơn toggle clamp nếu tính cả FRL, van, manifold, cáp, PLC I/O, commissioning và bảo trì. Giá trị của nó nằm ở giảm thời gian thao tác, lặp sequence, bảo vệ người và mở đường cho tự động hóa. Số lượng cycle, thời gian thay model và yêu cầu traceability sẽ cho biết khi nào khoản đầu tư hợp lý.
Kẹp ren: linh hoạt cho set-up và lực điều chỉnh
Kẹp ren gồm strap clamp, step block, toe clamp, vise, screw clamp hoặc cơ cấu custom dùng vít. Lực điều chỉnh được và cấu hình linh hoạt khiến chúng phù hợp cho prototype, đồ gá thay đổi thường xuyên, set-up CNC hoặc lô nhỏ. Nó cũng hữu ích khi cần kẹp trong không gian hẹp hoặc lực theo hướng đặc biệt mà toggle tiêu chuẩn không phù hợp.
Nhược điểm là thời gian thao tác và độ lặp lực phụ thuộc người dùng, ren, bôi trơn, cờ lê và quy trình. Mô-men siết không chuyển thành lực kẹp hoàn toàn cố định vì ma sát ren/mặt tỳ thay đổi. Nếu lực cần được kiểm soát, dùng torque tool, washer, stop cơ khí hoặc thiết bị đo phù hợp thay vì nhắc người vận hành “siết vừa tay”.
Kẹp ren cũng tạo lực lớn dễ làm hỏng phôi hoặc plate. Đảm bảo clamp strap tựa trên bậc/step block đúng, đường lực hướng về point hỗ trợ và chi tiết không bị kéo khỏi chốt. Không để ren trở thành cữ định vị; dùng locator và stop riêng để thao tác tháo/lắp không làm mất chuẩn.
Chọn theo chu kỳ, thay model và an toàn
Với một đồ gá kiểm đơn chiếc, toggle hoặc kẹp ren có thể hợp lý hơn air clamp vì dễ thấy và dễ chỉnh. Với trạm robot hoặc máy có interlock, air clamp thường tạo sequence an toàn hơn, nhưng phải thiết kế fail state. Với nhiều model, quick-change pad, arm thay đổi và vị trí sensor có thể quan trọng hơn việc tăng lực clamp.
Đánh giá thiết kế ở trạng thái xấu nhất: phôi dày/mỏng trong dung sai, burr, người đặt lệch, áp suất thấp, clamp bị mòn hoặc cáp sensor lỗi. Kẹp phải không va phôi khi mở, không chặn đường lấy phôi và cho phép vệ sinh. Nếu dùng máy gia công, kiểm độ cứng của thân jig, reaction force và chip evacuation; clamp gọn nhưng đặt trong đường dao vẫn là lỗi thiết kế.
Quy trình chọn
- Xác định datum/mặt tỳ/chốt trước; quyết định clamp chỉ ép phôi về chuẩn nào.
- Ghi lực phản ứng, hướng lực, vị trí clamp, diện tích contact và giới hạn biến dạng bề mặt.
- Chọn manual toggle cho thao tác nhanh; pneumatic air clamp cho sequence tự động; screw clamp cho set-up linh hoạt/lô nhỏ.
- Kiểm holding force, hành trình, góc mở, side load, không gian thao tác và khả năng thay pad.
- Với khí nén, kiểm áp suất thấp nhất, van, sensor, interlock và trạng thái khi mất khí.
- Thử với phôi dung sai xấu nhất và quy trình người vận hành/robot thật.
Lỗi thường gặp
- Dùng clamp để kéo phôi vào datum thay vì ép phôi về datum.
- Chọn lực lớn rồi làm phôi mỏng biến dạng.
- Bỏ qua đường chạy arm toggle và khoảng hở lấy phôi.
- Chỉ dùng sensor closed để suy ra lực kẹp/phôi đúng vị trí.
- Dùng air clamp nhưng không thiết kế trạng thái mất khí hoặc trình tự an toàn.
- Dùng kẹp ren ở chu kỳ cao rồi kỳ vọng lực/ngày làm việc lặp lại như nhau.
Thiết kế vùng tiếp xúc và đường lực
Pad clamp cần đặt trên vùng có đủ độ cứng và có support phía dưới. Với chi tiết đã hoàn thiện, dùng pad thay thế được, polymer hoặc soft metal phù hợp để tránh in dấu; nhưng pad mềm cũng thay đổi lực và vị trí, nên phải được thử với yêu cầu đo thực. Hướng clamp nên đẩy phôi xuống mặt tỳ và về stopper, tránh tạo thành phần lực kéo phôi khỏi chốt.
Nhiều điểm kẹp phải có trình tự. Kẹp một phía trước có thể làm phôi xoay, rồi điểm thứ hai chỉ khóa biến dạng đó. Với air clamp, PLC nên điều khiển theo sequence đã thử, kiểm feedback và timeout; với tay, jig nên dùng hình học/poka-yoke khiến trình tự đúng là tự nhiên. Mở clamp cũng cần xét: phôi có spring-back, có dính dầu, có thể rơi hoặc bị dụng cụ giữ lại không.
Clamp chịu mòn theo pin, pivot, spindle, ren và pad. Đặt hạng mục kiểm lực/hành trình trong bảo trì định kỳ, giữ spare pad/spindle nếu ảnh hưởng chất lượng. Một clamp không còn đạt over-center hoặc sensor lệch nên được coi là lỗi chức năng, không phải chi tiết phụ có thể bỏ qua.
Trước khi phát hành, thử thao tác mở–đặt phôi–kẹp–gia công/kiểm–mở với người dùng thật. Đo thời gian, kiểm va tay/va robot, kiểm phôi có tựa hết datum hay không và quan sát pad sau chu kỳ lặp. Kết quả thực tế này thường phát hiện pad đặt sai, arm vướng hoặc lực kẹp làm chi tiết biến dạng sớm hơn mọi bản vẽ 3D.
Lưu kết quả vào hồ sơ nghiệm thu đồ gá để lần thay model sau có dữ liệu đối chiếu rõ ràng.
Tiêu chí chọn nhanh (checklist)
- [ ] Đã có datum, mặt tỳ và chốt để clamp ép phôi về đúng chuẩn chưa?
- [ ] Cần thao tác tay nhanh, cố định và trực quan? Có → xem toggle clamp.
- [ ] Cần PLC điều khiển/feedback, chu kỳ tự động hoặc robot? Có → xem air clamp cùng van/sensor/interlock.
- [ ] Cần linh hoạt set-up hoặc lực điều chỉnh cho lô nhỏ? Có → xem kẹp ren cùng quy trình siết.
- [ ] Đã kiểm lực phản ứng, biến dạng phôi, đường mở clamp và trạng thái mất năng lượng chưa?
MINATA có thể rà layout jig, lực kẹp, sequencing và khả năng vận hành/bảo trì trước khi đội máy chốt thiết bị kẹp. Trao đổi với đội Kỹ thuật sản xuất.
