Thiết kế máy #111 — Hàn, bắt vít hay dán: chọn mối ghép theo tải và khả năng tháo lắp

Câu trả lời ngắn: chọn hàn khi cần mối ghép cứng, chịu tải lớn, kín và không cần tháo; chọn bắt vít (bu lông/vít) khi cần tháo lắp, bảo trì, thay thế hoặc điều chỉnh; chọn dán (keo kết cấu) khi ghép vật liệu khác nhau, cần phân bố ứng suất đều, kín và nhẹ mà tải chủ yếu là cắt. Ba kiểu ghép này đều nối hai chi tiết lại, nhưng khác nhau ở khả năng chịu tải, tính tháo được và yêu cầu vật liệu. Chọn nhầm dẫn tới hoặc mối ghép yếu, hoặc không bảo trì được, hoặc bong tách. Bài này viết ở góc so sánh để chọn; về ký hiệu hàn và mối ghép ren đã có bài riêng trong chuyên mục Thiết kế Cơ khí, ở đây tập trung vào cách chọn theo tải và khả năng tháo lắp.

Bảng so sánh nhanh ba kiểu mối ghép

Tiêu chí	Hàn	Bắt vít (bu lông/vít)	Dán (keo kết cấu)
Tháo lắp được	Không (phá mối)	Có, nhiều lần	Không (hoặc rất khó)
Chịu tải	Rất cao, mọi hướng	Cao, tốt nhất chịu kéo dọc trục	Tốt khi chịu cắt; kém khi bóc/tách
Độ cứng mối ghép	Rất cao	Cao (có thể lỏng theo thời gian)	Trung bình, đàn hồi
Ghép vật liệu khác nhau	Khó (cần cùng/tương thích)	Dễ	Dễ (kể cả kim loại - nhựa)
Kín (chống rò)	Tốt	Cần gioăng	Tốt
Phân bố ứng suất	Tập trung ở mối, có ứng suất dư	Tập trung quanh lỗ	Đều trên diện dán
Ảnh hưởng nhiệt lên vật liệu	Có (vùng ảnh hưởng nhiệt)	Không	Không (hoặc thấp)
Yêu cầu tay nghề/quy trình	Cao (thợ hàn, kiểm mối)	Thấp đến trung bình	Trung bình (chuẩn bị bề mặt, thời gian đóng rắn)

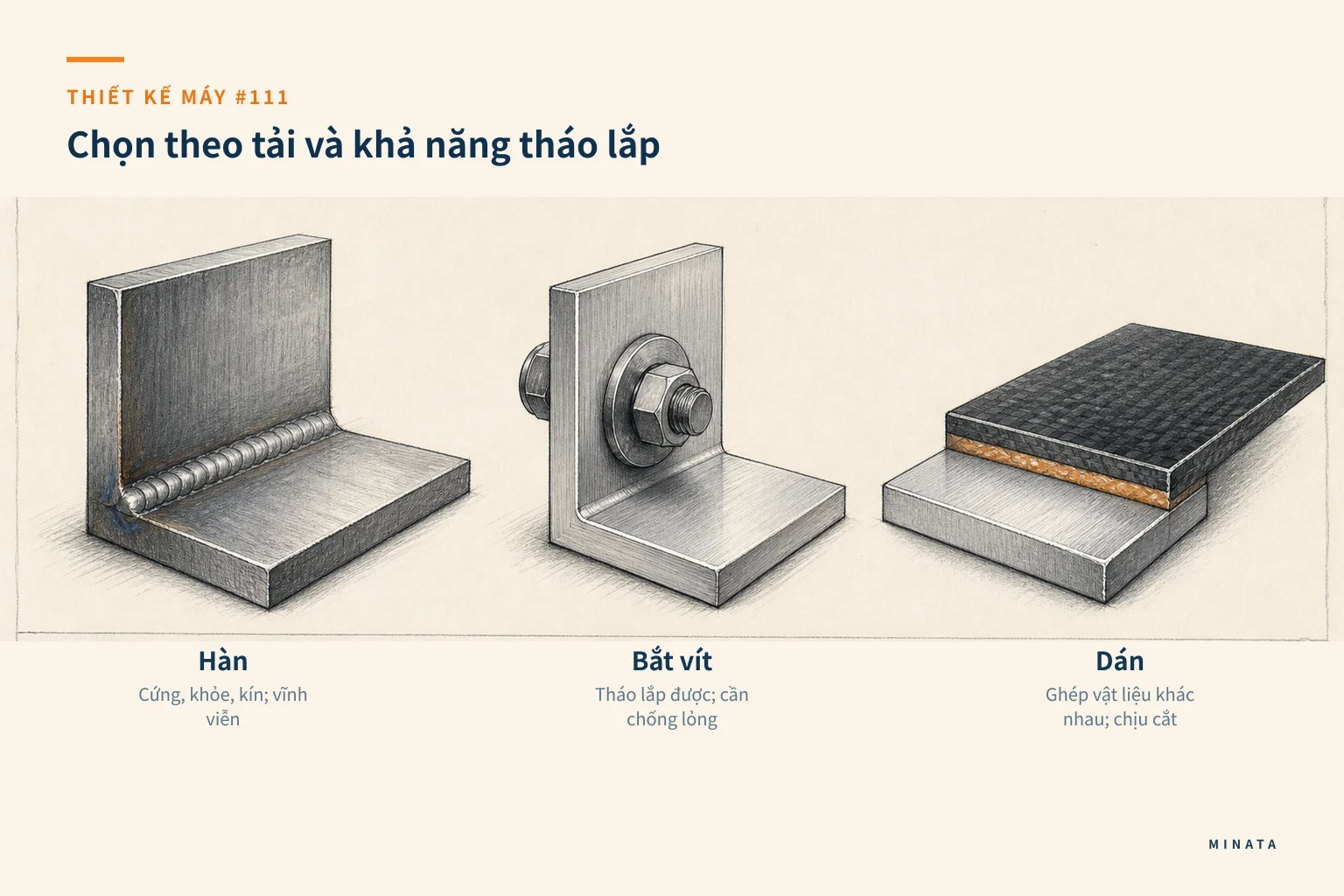

Minh hoạ chọn mối ghép hàn, bu lông và vít dán theo tải, khả năng tháo lắp và quy trình chế tạo.

Câu hỏi đầu tiên: có cần tháo không

Yếu tố loại trừ mạnh nhất là chi tiết có cần tháo lắp lại không. Nếu cần tháo để bảo trì, thay thế, điều chỉnh hay vận chuyển tháo rời, thì bắt vít gần như là lựa chọn bắt buộc — hàn và dán đều là mối ghép "vĩnh viễn", muốn tháo phải phá.

Cần tháo (bảo trì, thay chi tiết mòn, điều chỉnh vị trí): bắt vít.
Không cần tháo, ưu tiên cứng và khỏe: hàn.
Không cần tháo, ghép vật liệu khác nhau hoặc cần kín nhẹ: dán.

Nhiều lỗi thiết kế bắt nguồn từ chỗ này: hàn cứng một cụm mà sau đó mới nhận ra cần thay một chi tiết bên trong, phải cắt phá cả cụm. Ngược lại, bắt vít một mối chịu rung mạnh mà không có biện pháp chống lỏng, bu lông tự nới ra. Trả lời "có cần tháo không" trước, rồi mới xét tải.

Hàn: cứng và khỏe, nhưng vĩnh viễn và có ứng suất

Hàn nối chi tiết bằng cách nung chảy kim loại tại mối, tạo liên kết liền khối. Đây là mối ghép cứng và chịu tải cao nhất theo mọi hướng, kín tốt, và rẻ cho kết cấu lớn. Khung bệ máy, kết cấu thép, chi tiết chịu tải lớn không cần tháo thường dùng hàn.

Ưu điểm: độ cứng và độ bền cao, chịu tải mọi hướng, kín, chi phí thấp cho kết cấu. Nhược điểm: vĩnh viễn (muốn tháo phải cắt), đưa nhiệt vào vật liệu gây ứng suất dư và cong vênh (kết cấu quan trọng phải ủ khử ứng suất rồi mới gia công tinh), yêu cầu vật liệu hàn được và tương thích (khó ghép hai kim loại khác loại), phụ thuộc tay nghề thợ và cần kiểm tra mối hàn. Về ký hiệu và cách ghi mối hàn trên bản vẽ, xem chuyên mục Thiết kế Cơ khí. Khi cần cứng, khỏe, kín và không tháo, hàn là lựa chọn đúng.

Bắt vít: linh hoạt, tháo được, cần chống lỏng

Bắt vít dùng bu lông, vít, đai ốc để kẹp chi tiết lại bằng lực siết. Ưu điểm lớn nhất là tháo lắp được nhiều lần, dễ ghép vật liệu khác nhau, không đưa nhiệt vào vật liệu, và cho phép điều chỉnh, thay thế. Đây là mối ghép của mọi thứ cần bảo trì.

Ưu điểm: tháo lắp được, linh hoạt, ghép vật liệu khác nhau dễ, không ảnh hưởng nhiệt, kiểm soát lực siết được. Nhược điểm: cần lỗ (làm yếu chi tiết quanh lỗ và tập trung ứng suất), có thể tự lỏng dưới rung động nếu không chống lỏng, cần gioăng khi cần kín, và nhiều mối vít thì tốn công lắp. Mối bu lông chịu kéo dọc trục tốt nhất; chịu cắt thì nên có chốt định vị hoặc vai tựa chịu lực thay vì để bu lông chịu cắt. Với rung động, dùng biện pháp chống lỏng (vòng đệm khóa, keo khóa ren, đai ốc tự khóa) và siết đúng mô-men. Về mối ghép ren đã có bài riêng trong chuyên mục Thiết kế Cơ khí.

Dán: phân bố ứng suất đều, ghép được mọi vật liệu

Keo kết cấu (epoxy, acrylic, polyurethane) nối chi tiết bằng lớp keo bám hai bề mặt. Điểm mạnh riêng của dán là phân bố ứng suất đều trên cả diện dán thay vì tập trung như lỗ vít hay mối hàn, nên tốt cho vật liệu mỏng, giòn, và cho ghép vật liệu khác nhau (kim loại với nhựa, kim loại với composite) mà hàn không làm được. Dán cũng kín, nhẹ và không đưa nhiệt vào vật liệu.

Ưu điểm: phân bố ứng suất đều, ghép mọi cặp vật liệu, kín, nhẹ, không ảnh hưởng nhiệt, bề mặt liền không lỗ. Nhược điểm: chịu cắt tốt nhưng kém chịu bóc/tách (peel), nên thiết kế mối dán phải để keo chịu cắt chứ không chịu bóc; cần chuẩn bị bề mặt kỹ (làm sạch, tạo nhám, xử lý bề mặt) vì độ bền phụ thuộc bám dính; cần thời gian đóng rắn; nhạy với nhiệt độ và môi trường (một số keo giảm bền khi nóng hoặc ẩm); và khó tháo, khó kiểm tra chất lượng mối bên trong. Khi ghép vật liệu khác nhau, cần phân bố ứng suất đều, hoặc cần kín nhẹ mà tải là cắt, dán là lựa chọn đúng.

Chọn cái nào: gộp tải và khả năng tháo lắp

Quy trình:

Có cần tháo lắp lại không? Có → bắt vít. Không → xét tiếp.
Tải lớn, cần cứng và kín, cùng vật liệu hàn được? → hàn.
Ghép vật liệu khác nhau, tải chủ yếu là cắt, cần nhẹ/kín? → dán.
Chi tiết mỏng, giòn, cần phân bố ứng suất đều? → dán (hoặc bắt vít có đệm rộng).
Rung động mạnh? Nếu bắt vít thì bắt buộc chống lỏng; nếu không tháo thì hàn cứng hơn.

Trong thực tế, một cụm máy thường trộn cả ba: khung hàn cho cứng, các cụm chức năng bắt vít để bảo trì, và một số chi tiết ghép dán khi vật liệu khác nhau. Không ép cả cụm vào một kiểu ghép; chọn theo yêu cầu của từng mối.

Một cách nghĩ gọn: hai câu hỏi "có cần tháo không" và "tải cỡ nào, hướng nào" gần như xác định xong lựa chọn. Cần tháo thì bắt vít, không bàn thêm. Không tháo và tải lớn mọi hướng thì hàn. Không tháo, vật liệu khác nhau hoặc tải là cắt trên diện rộng thì dán. Các yếu tố còn lại (kín, nhẹ, rung, chi phí) chỉ tinh chỉnh trong khung đó chứ hiếm khi lật ngược. Bắt đầu từ hai câu hỏi này sẽ nhanh và ít sai hơn là so từng thuộc tính một.

Ví dụ đọc ba mối ghép thật

Khung bệ máy thép chịu tải, không tháo: hàn, ủ khử ứng suất, rồi phay mặt lắp. Cứng, khỏe, kinh tế.
Nắp hộp giảm tốc cần mở để bảo trì: bắt vít có gioăng. Tháo được nhiều lần, kín nhờ gioăng.
Tấm nhôm mỏng ghép lên khung nhựa của vỏ thiết bị: dán keo kết cấu. Ghép hai vật liệu khác nhau, phân bố ứng suất đều, kín và nhẹ, không lỗ trên mặt ngoài.

Mỏi và tuổi thọ: mối ghép hỏng ở đâu

Với chi tiết chịu tải thay đổi (rung, chu kỳ), điểm hỏng thường nằm ở mối ghép chứ ít khi ở bản thân vật liệu, vì mối ghép là nơi tập trung ứng suất:

Hàn: chân mối hàn và vùng ảnh hưởng nhiệt là nơi tập trung ứng suất và dễ nứt mỏi; thiết kế nên tránh mối hàn ở vùng ứng suất cao, dùng bán kính chuyển tiếp mượt, và với kết cấu chịu mỏi cần chú ý chất lượng mối và có thể xử lý sau hàn.
Bắt vít: lỗ bu lông là nơi tập trung ứng suất; bu lông chịu tải thay đổi cần siết đủ lực căng ban đầu (preload) để mối không "thở" và mỏi ở ren. Bu lông lỏng dần dưới rung là nguyên nhân hỏng phổ biến.
Dán: mép của diện dán chịu ứng suất cao nhất; thiết kế mối dán nên tăng diện tích và tránh để mép chịu bóc, vì nứt mỏi bắt đầu từ mép.

Hiểu nơi mối ghép hỏng giúp thiết kế đúng ngay từ đầu, thay vì chỉ chọn kiểu ghép rồi để tải tự tìm điểm yếu.

Phối hợp mối ghép: khi một kiểu chưa đủ

Trong nhiều trường hợp, phối hợp hai kiểu ghép cho kết quả tốt hơn một kiểu đơn:

Bắt vít cộng dán: bu lông giữ vị trí và chịu bóc, keo phân bố ứng suất đều và làm kín; hay dùng cho vỏ và tấm cần vừa chắc vừa kín.
Hàn định vị cộng bắt vít: hàn điểm để định vị nhanh, bắt vít chịu tải chính và cho phép tháo cụm con.
Dán cộng đinh tán cho tấm mỏng ghép vật liệu khác nhau, phổ biến trong kết cấu nhẹ.

Phối hợp tăng độ tin cậy nhưng cũng tăng chi phí và công đoạn, nên chỉ dùng khi một kiểu đơn không đáp ứng đủ cả tải, độ kín và khả năng tháo. Tư duy vẫn là chọn theo yêu cầu của từng mối, không áp một công thức chung.

Chi phí và sản xuất

Chọn mối ghép còn ảnh hưởng chi phí lắp ráp và sản lượng. Hàn cần thợ tay nghề, đồ gá hàn và bước kiểm mối, hợp kết cấu và lô vừa; bắt vít nhanh và dễ tự động hóa (bắt vít bằng máy), hợp lắp ráp hàng loạt và cần tháo; dán cần chuẩn bị bề mặt và thời gian đóng rắn, có thể là nút thắt nhịp sản xuất nếu keo lâu khô. Với sản lượng lớn, số lượng và loại mối ghép ảnh hưởng trực tiếp tới thời gian lắp mỗi sản phẩm, nên giảm số mối và chọn kiểu dễ lắp là một cách hạ giá thành lắp ráp.

Sai lầm thường gặp

Hàn cụm cần bảo trì bên trong. Muốn thay chi tiết phải cắt phá cả cụm; nên bắt vít.
Bắt vít mối chịu rung mà không chống lỏng. Bu lông tự nới; cần keo khóa ren, đai ốc tự khóa, siết đúng mô-men.
Để bu lông chịu cắt thay vì chịu kéo. Nên có chốt định vị hoặc vai tựa chịu lực cắt.
Thiết kế mối dán chịu bóc/tách. Keo kém chịu bóc; phải bố trí để keo chịu cắt.
Dán mà không chuẩn bị bề mặt. Bám dính kém, mối bong; phải làm sạch, tạo nhám, xử lý nền.
Hàn hai kim loại khác loại không tương thích; mối nứt hoặc yếu, cân nhắc bắt vít hoặc dán.

Tiêu chí chọn nhanh (checklist)

[ ] Chi tiết có cần tháo lắp lại (bảo trì, thay thế) không? Có → bắt vít.
[ ] Tải có lớn và cần cứng, kín, không tháo không? → hàn.
[ ] Có ghép hai vật liệu khác nhau không? → dán hoặc bắt vít.
[ ] Tải trên mối dán có phải chủ yếu là cắt (không bóc/tách) không?
[ ] Có rung động mạnh cần chống lỏng (nếu bắt vít) không?
[ ] Với hàn, đã tính ứng suất dư và ủ khử ứng suất trước gia công tinh chưa?
[ ] Với dán, đã lên chuẩn bị bề mặt và thời gian đóng rắn chưa?

Nếu bạn đang thiết kế một cụm và phân vân chọn kiểu mối ghép theo tải, khả năng tháo lắp và vật liệu, MINATA có thể tư vấn phương án ghép nối phù hợp với bản vẽ và điều kiện làm việc thật. Xem dịch vụ Kỹ thuật & Sản xuất của MINATA.

Số liệu tham khảo khi tính mối ghép bu lông

Khi mối ghép bắt vít chịu tải, vài nguyên tắc định lượng đáng nhớ (theo bảng kỹ thuật tính bu lông):

Lực siết dọc trục hợp lý thường lấy Ff = 0,7 × σy × As, tức khoảng 70% giới hạn chảy của bu lông trong vùng đàn hồi (As là tiết diện chịu lực của ren).
Cấp bền bu lông ghi bằng số như 8.8, 10.9, 12.9; số càng cao càng khỏe (ví dụ cấp 12.9 có giới hạn chảy khoảng 1098 N/mm²). Chọn cấp bền theo tải, đừng mặc định.
Mô-men siết phụ thuộc hệ số ma sát, mà hệ số này thay đổi theo xử lý bề mặt và bôi trơn — cùng một lực siết mong muốn, bu lông khô và bu lông bôi trơn cần mô-men khác nhau. Vì thế nên siết theo mô-men quy định kèm điều kiện bề mặt, hoặc dùng phương pháp kiểm soát góc quay.
Hệ số an toàn chọn theo kiểu tải: tải tĩnh nhỏ hơn, tải thay đổi một chiều và hai chiều lớn hơn, tải va đập lớn nhất — mối ghép chịu rung/sốc phải hạ tải cho phép xuống nhiều so với tải tĩnh.

Nguồn tham khảo: bảng kỹ thuật "ボルトの適正締付軸力/適正締付トルク" và "ボルト・ノックピンの強度" trong catalog MISUMI; hệ số an toàn theo Unwin. Trị số cụ thể tra theo cỡ ren và cấp bền.
