Chọn thiết bị #17 — Van điện từ 2, 3 hay 5 cửa: chọn theo mạch và trạng thái an toàn

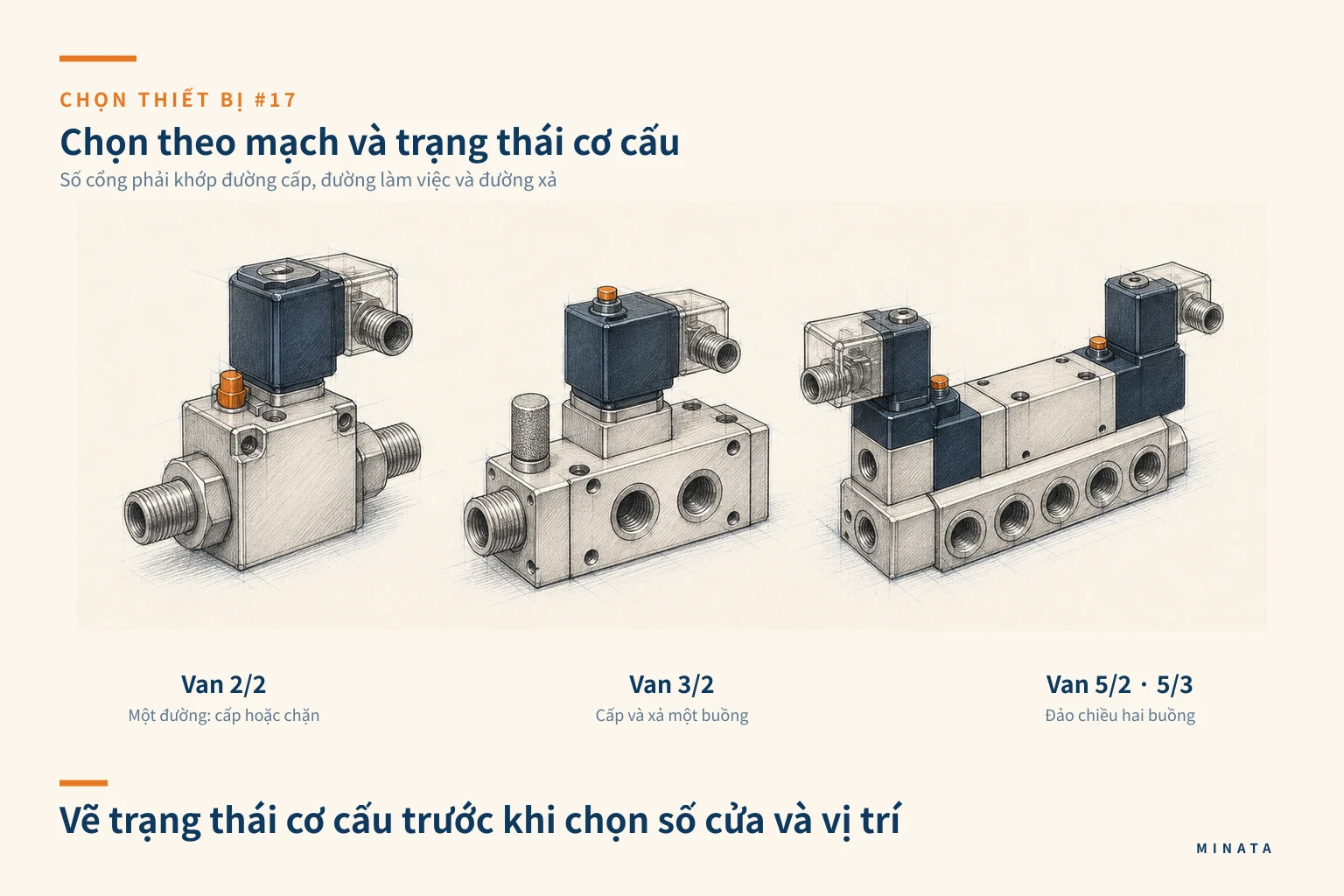

Câu trả lời ngắn: chọn van 2/2 để đóng/mở một đường khí; chọn van 3/2 cho xy lanh tác động đơn hoặc tín hiệu khí cần cấp–xả qua một cổng làm việc; chọn van 5/2 cho xy lanh hai tác động cần đảo chiều tiến/lùi; chọn van 5/3 khi vị trí giữa của spool phải tạo ra một hành vi đã định khi hai coil không được kích. Trước khi chọn điện áp coil, ren hay manifold, hãy vẽ đường cấp, đường làm việc, đường xả và trả lời cơ cấu phải làm gì khi mất điện.
Bảng so sánh nhanh
| Loại van | Cổng/vị trí điển hình | Dùng cho | Câu hỏi quyết định |
|---|
| 2/2 | 2 cổng, đóng/mở | Cấp/chặn khí, thổi, van phụ trợ | Bình thường cần mở hay đóng? Lưu lượng đủ không? |
| 3/2 | Cấp–làm việc–xả | Xy lanh đơn, pilot, tín hiệu | Khi coil nhả, cổng làm việc được cấp hay xả? |
| 5/2 | Cấp, 2 working, 2 exhaust | Xy lanh hai tác động | Dùng single/double solenoid? Trạng thái nhả ra sao? |
| 5/3 | Như 5/2, có vị trí giữa | Trục cần hành vi trung tâm cụ thể | Center closed, exhaust hay pressure có đúng an toàn máy? |
Đọc ký hiệu từ cơ cấu trước, không từ mã van
Van là phần tử đổi đường đi của khí. Nó không tạo ra yêu cầu chuyển động; xy lanh, cơ cấu kẹp, giác hút hay pilot mới là nơi yêu cầu xuất phát. Vẽ xy lanh một hay hai tác động, hướng tải, các đầu nối và đường xả. Sau đó xác định khi van ở từng vị trí, buồng nào được cấp và buồng nào xả. Cách làm này tránh lỗi chọn van 5 cửa cho cơ cấu chỉ cần cấp–xả một đường, hoặc dùng van 3/2 cho xy lanh hai tác động rồi thiếu đường điều khiển phía còn lại.
Catalog MISUMI nhóm van 5-port direct piping, base piping và van 2-port trong cùng khu vực khí nén. Điều này nhắc rằng số cổng là bước đầu; kiểu lắp, manifold, joint, silencer và speed controller là phần của mạch. Một van đúng chức năng nhưng chọn lắp rời khi máy cần nhiều station sẽ làm dây ống, dây điện và bảo trì phức tạp hơn cần thiết.
Van 2/2: khi chỉ cần mở hoặc chặn đường khí
Van 2/2 có hai cổng và hai trạng thái. Nó dùng cho chức năng đóng/mở: cấp khí đến một nhánh, thổi làm sạch, chặn một đường, hoặc cấp cho phần tử downstream. Điểm đầu tiên là normally closed hay normally open. Khi coil mất điện, đường khí đóng hay mở? Câu trả lời phải dựa vào hành vi mong muốn của máy, không phải loại còn hàng kho.
Van 2/2 cũng cần được chọn theo lưu lượng và áp suất, không chỉ ren. Một van có ren phù hợp nhưng orifice/lưu lượng nhỏ sẽ làm cơ cấu xuống tốc độ, tạo chênh áp hoặc làm vacuum generator hoạt động kém. Đường ống dài, fitting, filter và silencer đều gây tổn thất; hãy đọc thông số flow của đúng hãng và kiểm điều kiện áp suất tại thiết bị.
Van 3/2: cấp và xả một đường làm việc
Van 3/2 có cổng cấp, cổng làm việc và cổng xả. Nó thường dùng cho xy lanh tác động đơn có lò xo hồi: một trạng thái cấp khí để xy lanh chạy, trạng thái còn lại xả để lò xo/ngoại lực đưa về. Cũng có thể dùng cho pilot, blow-off hoặc các tín hiệu khí. Phân biệt normally closed và normally open theo sơ đồ: khi coil không kích, working port thông với nguồn hay thông với exhaust?
Với cơ cấu kẹp, trạng thái mất điện cần được xét cùng tải và nguy cơ. Van NC có thể xả buồng xy lanh khi mất điện, nhưng điều đó không tự chứng minh kẹp đang an toàn hay phôi không rơi. Có cơ cấu cần giữ kẹp, có cơ cấu cần nhả để an toàn, có cơ cấu cần khóa cơ khí. Hãy đưa yêu cầu này vào risk review, không suy luận từ chữ NC/NO.
Van 5/2: lựa chọn phổ biến cho xy lanh hai tác động
Van 5/2 có một cấp nguồn, hai cổng làm việc nối đến hai buồng xy lanh và hai đường xả. Khi spool đổi vị trí, một buồng được cấp trong khi buồng kia được xả, nên nó phù hợp để điều khiển tiến/lùi. Van single solenoid thường có lò xo hồi về trạng thái mặc định khi coil nhả; double solenoid giữ/đổi vị trí theo coil tác động tùy cấu trúc. Đây là khác biệt quan trọng khi PLC reset, dây coil đứt hoặc nguồn điều khiển mất.
Đối với van 5/2, kiểm tốc độ cơ cấu bằng lưu lượng mạch và speed controller, không bằng cách chọn coil lớn hơn. Meter-out thường được dùng để điều tiết khí xả và giúp chuyển động ổn định hơn trong nhiều cơ cấu; nhưng hướng lắp và điều kiện tải vẫn phải thử. Xả khí cần có silencer/đường xả phù hợp, vì silencer bẩn hay undersize có thể làm cơ cấu chậm và thay đổi chu kỳ.
Van 5/3: chọn đúng vị trí giữa
Van 5/3 thêm vị trí trung tâm. Ba cấu hình center thường gặp tạo ra hành vi khác nhau: chặn các cổng, xả các working port hoặc cấp áp theo một sơ đồ nhà sản xuất định nghĩa. Không có cấu hình nào “an toàn mặc định” cho mọi máy. Center closed có thể giữ áp trong buồng nhưng còn leak, tải, ma sát và cách xy lanh gắn; center exhaust có thể làm cơ cấu tự do hoặc hạ theo tải; center pressure có thể giữ/đẩy theo hình học mạch.
Chọn 5/3 khi máy thực sự cần trạng thái giữa này, chẳng hạn dừng một cơ cấu trong điều kiện có kiểm soát hoặc thiết kế mạch có yêu cầu đặc biệt. Nếu chu kỳ chỉ cần tiến/lùi rõ ràng, 5/2 đơn giản hơn có thể giảm số giả định khi vận hành. Luôn đọc symbol của chính model, vì cách ký hiệu center và pilot giữa series có thể khác trong catalog.
Flow, response và kiểu lắp
Lưu lượng van phải đáp ứng thể tích xy lanh, tốc độ chu kỳ, áp suất cấp và đường ống. Một xy lanh bore lớn hoặc stroke dài có thể không đạt cycle time nếu van/ống quá nhỏ. Thay van lớn hơn mà giữ ống, fitting hoặc filter nghẹt cũng chưa giải quyết chuỗi tổn thất. Với nhiều van, manifold/terminal giúp gom cấp–xả và wiring; đổi lại cần tính tổng lưu lượng, khả năng cô lập station và không gian bảo trì.
Kiểm điện áp coil, loại connector, IP, nhiệt độ, duty và khả năng manual override. Manual override hữu ích cho commissioning nhưng cần được bảo vệ để không bị vận hành nhầm. Với môi trường bụi, nước hoặc hóa chất, chỉ kiểm IP coil chưa đủ: connector, tube, fitting và vị trí xả cũng cần phù hợp.
Đọc lưu lượng như một phần của cả tuyến khí
Thông số lưu lượng của nhà sản xuất có điều kiện thử xác định. Khi so sánh hai model, cần giữ cùng cách biểu diễn và đọc cả điều kiện áp suất, áp suất chênh, môi chất và kiểu fitting. Lưu lượng danh nghĩa của van không nói hết tốc độ thực tế nếu khí còn đi qua FRL, ống nhỏ, co nối, speed controller và giảm thanh. Hãy ghi rõ trên bản tính: áp suất nguồn thấp nhất dự kiến, áp suất điều chỉnh tại cụm máy, đường kính trong và chiều dài từng nhánh, số cơ cấu chạy đồng thời, cùng thời gian tiến/lùi cần đạt.
Một cách kiểm thực dụng là đo thời gian hành trình và áp suất tại đầu cấp của van trong chu kỳ bất lợi, ví dụ khi nhiều station cùng chạy. Nếu áp tại van tụt đáng kể so với đầu nguồn, thay riêng van có thể chưa giải quyết nguyên nhân. Dữ liệu ấy cũng giúp người bảo trì phân biệt van bị kẹt với filter bẩn, ống gập, silencer nghẹt hoặc cài speed controller quá kín. Mọi thay đổi về tube hay fitting nên được cập nhật vào sơ đồ khí và BOM để kết quả thử còn truy lại được.
Single solenoid, double solenoid và tín hiệu điều khiển
Van single solenoid có một coil và cơ cấu hồi về vị trí quy định khi coil mất điện. Đây là lựa chọn dễ đọc đối với những chu kỳ chỉ cần một trạng thái mặc định rõ ràng. Van double solenoid có hai coil để đổi spool theo hai lệnh riêng; trạng thái sau khi mất lệnh tùy cấu tạo van, áp pilot và điều kiện cơ khí, nên PLC không nên giả định nó tự về vị trí ban đầu. Kiểu van phải được ghi trên sơ đồ I/O cùng với trạng thái coil logic, đặc biệt khi dùng output transistor, relay hoặc remote I/O.
Kiểm thêm dòng khởi động/giữ của coil, điện áp danh định, cực tính nếu là coil DC có bảo vệ, chuẩn đầu nối và chiều đi dây. Một lựa chọn hợp lý trên giấy vẫn có thể gây lỗi commissioning nếu jack M8/M12, dây dẫn hoặc nguồn 24 VDC chưa được tính cho số coil cùng bật. Với máy có yêu cầu chẩn đoán, hãy xác định ngay từ đầu cần đọc feedback vị trí, chỉ báo LED, công tắc áp hay cảm biến đầu hành trình; van tiêu chuẩn thường không thay thế được tín hiệu xác nhận cơ cấu đã tới vị trí.
Pilot, áp suất thấp và ứng dụng chân không
Một số van dùng áp nguồn bên trong để điều khiển pilot. Vì vậy chúng có áp vận hành tối thiểu; dưới ngưỡng này spool có thể không đổi trạng thái như mong đợi. SMC phân biệt internal pilot, external pilot và direct operated; external pilot được dùng khi áp chính thấp hơn mức tối thiểu hoặc trong ứng dụng chân không. Đây là lý do không được suy luận rằng mọi van ghi cùng số cửa đều thay thế lẫn nhau trong mạch vacuum.
Khi đóng/mở đường chân không, hãy đọc đúng dải áp, port mapping và điều kiện pilot trong catalogue của series đang chọn. Cổng xả có thể cần xử lý khác mạch khí nén thông thường. Hệ vacuum còn có thể cần van phá chân không để nhả phôi nhanh, filter để tránh vật lạ đi vào ejector/pump, và cảm biến xác nhận áp chân không. Bài chọn cảm biến áp suất và chân không giải thích phần xác nhận này; còn ở đây, van chỉ là một mắt xích của trình tự gắp–giữ–nhả.
Đặt manifold để vận hành và thay thế thuận tiện
Manifold đáng cân nhắc khi một trạm có nhiều van cùng loại: số điểm cấp/xả, dây điện và không gian lắp được giảm, còn việc đánh số station rõ hơn. Trước khi khóa phương án, hãy ghi vị trí van trên layout, hướng connector, khoảng thao tác rút van, vị trí cắm ống và đường xả. Một manifold đặt sát thành khung nhưng không thể rút station khi vẫn còn ống sẽ biến thao tác thay vài phút thành tháo cả cụm.
Điểm cần chốt với nhà cung cấp gồm: số station dùng ngay và dự phòng, kiểu base/blanking plate, common supply/exhaust hay cách tách zone, cầu nối điện, fieldbus hoặc multi-pin, và phụ tùng coil/van cartridge. Nếu các cylinder có yêu cầu áp khác nhau, đừng mặc định cấp chung một manifold là hợp lý; hãy xét vùng regulator, các nhánh vận hành đồng thời và thủ tục lockout khi bảo trì. Bản vẽ mạch nên hiển thị nhãn station khớp nhãn trên máy và I/O list.
Phân tách điều khiển chu kỳ với chức năng an toàn
Van đảo chiều đáp ứng điều khiển quy trình, nhưng bản thân nó không làm một hệ thống thành an toàn chức năng. Khi có người vào vùng nguy hiểm, giải pháp có thể cần khóa/cắt nguồn khí, xả áp có kiểm soát, giám sát áp, cơ cấu giữ tải cơ khí, hoặc kiến trúc safety đã được đánh giá theo tiêu chuẩn áp dụng. Cách thực hiện phụ thuộc đánh giá rủi ro máy và yêu cầu dự án.
Trong cuộc rà soát, hãy mô tả hậu quả của từng sự cố: mất 24 VDC, mất áp khí, coil đứt, pilot thiếu áp, ống bật ra, E-stop, và khởi động sau E-stop. Sau đó xác định cơ cấu có được phép chuyển động hay phải đứng yên, ai xác nhận khu vực an toàn, và trạng thái nào được phép reset. Viết các điều kiện này trước khi chốt 5/3 center state sẽ rõ hơn nhiều so với việc cố gán ý nghĩa an toàn cho một ký hiệu van.
Mẫu dữ liệu cần có trước khi xin báo giá
Một yêu cầu kỹ thuật hữu ích cho van nên nêu: sơ đồ khí có đánh dấu trạng thái de-energized, loại cơ cấu và bore/stroke nếu là xy lanh, môi chất, dải áp nguồn, yêu cầu flow/cycle time, số van cùng hoạt động, kiểu lắp, cổng kết nối, điện áp coil, môi trường, cấp bảo vệ, yêu cầu dây/fieldbus, và yêu cầu thay thế. Kèm ảnh layout hoặc bản vẽ không gian lắp sẽ giúp tránh chọn connector chạm khung hay exhaust hướng vào vùng bẩn.
Sau khi nhận model, đối chiếu lại symbol trên catalogue với sơ đồ dự kiến thay vì chỉ so mã vật tư. Chạy test thao tác đơn, chu kỳ liên tục và tình huống áp thấp trước khi nghiệm thu. Lưu ảnh trạng thái ống, giá trị timer PLC và áp đo được vào hồ sơ máy; lần nâng cấp sau sẽ biết được vì sao van hiện tại được chọn.
Trình tự chọn theo mạch
- Xác định cơ cấu: đóng/mở đường khí, xy lanh đơn hay hai tác động, vacuum hay pilot.
- Vẽ trạng thái chạy, dừng thường, mất điện, E-stop và bảo trì tại đầu cơ cấu.
- Chọn 2/2, 3/2, 5/2 hoặc 5/3 theo đường khí cần cấp/xả và center state.
- Chọn single/double solenoid, điện áp, wiring, manual override và feedback khi cần.
- Kiểm lưu lượng van cùng tube, fitting, filter, silencer, speed controller và cycle time.
- Chạy thử cả khi áp suất thấp nhất và khi nhiều cơ cấu cùng chạy.
Lỗi chọn thường gặp
- Chọn số cửa theo thói quen mà không vẽ trạng thái xy lanh.
- Gọi van NC là fail-safe mà không xem tải/cơ cấu khi buồng xả.
- Chọn ren đúng nhưng không kiểm lưu lượng chuỗi ống–fitting–silencer.
- Dùng 5/3 center closed để “giữ” tải rồi bỏ qua leak, tải trọng và safety review.
- Bỏ manual override, connector, IP và cách thay van khỏi thiết kế bảo trì.
Tiêu chí chọn nhanh (checklist)
- [ ] Đã vẽ đường cấp, working và exhaust cho từng trạng thái cơ cấu chưa?
- [ ] Chỉ đóng/mở một đường? Có → xem van 2/2.
- [ ] Xy lanh đơn/pilot cần cấp–xả một cổng làm việc? Có → xem van 3/2 và NC/NO.
- [ ] Xy lanh hai tác động tiến/lùi? Có → xem van 5/2 theo single/double solenoid.
- [ ] Cần hành vi xác định tại vị trí giữa? Có → đọc đúng center state của van 5/3.
- [ ] Đã kiểm lưu lượng toàn mạch và trạng thái mất điện/E-stop chưa?
MINATA có thể cùng đội máy rà sơ đồ khí, flow, valve manifold và trạng thái cơ cấu trước khi khóa BOM. Trao đổi với đội Kỹ thuật sản xuất.
