Học Automation cùng MINATA #01: Điện áp, dòng điện và điện trở — Hiểu trước khi chạm vào mạch
Một cảm biến ghi 24 VDC không có nghĩa là cứ nối vào nguồn 24 V thì chắc chắn hoạt động. Một đầu vào PLC không sáng chưa chắc PLC hỏng. Một cuộn van đo được điện áp nhưng không hút chưa chắc thiếu điện áp.
Ba câu hỏi đầu tiên luôn là:
- Giữa hai điểm đang có chênh lệch điện thế bao nhiêu?
- Mạch kín có cho dòng điện chạy hay không?
- Tổng trở kháng trên đường dòng điện đi là bao nhiêu?
Đó chính là điện áp, dòng điện và điện trở. Hiểu quan hệ giữa ba đại lượng này giúp người làm máy đọc bản vẽ đúng hơn, đo đúng điểm hơn và tránh thay linh kiện theo cảm tính.
1. Điện áp là chênh lệch giữa hai điểm
Điện áp (voltage) ký hiệu là V hoặc U, đơn vị volt (V). Nó không “nằm tại một dây” theo nghĩa tuyệt đối; điện áp luôn được xác định giữa hai điểm.
Khi nói nguồn điều khiển là 24 VDC, ta thường có:
- Cực dương:
+24V. - Điểm tham chiếu:
0V. - Đồng hồ đo giữa
+24V và 0V: xấp xỉ 24 V.

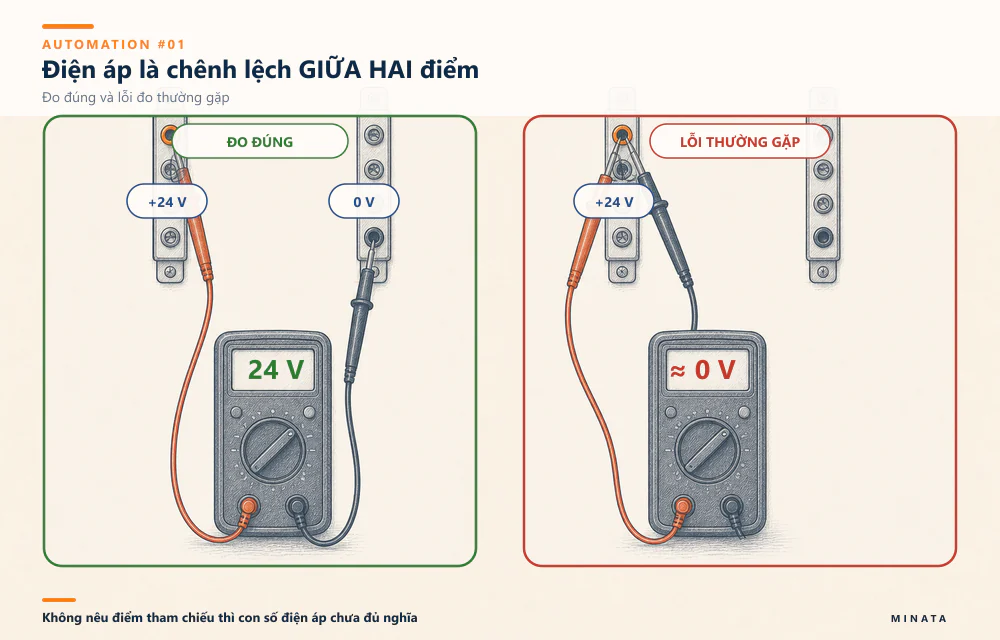

Nếu đặt cả hai que đo lên cùng một dây +24V, đồng hồ gần như đọc 0 V vì hai điểm không có chênh lệch điện thế đáng kể.
Đây là lỗi đo rất phổ biến: nói “đầu dây có điện” nhưng không nói đo so với điểm nào.
2. Dòng điện chỉ chạy khi có mạch kín
Dòng điện (current) ký hiệu I, đơn vị ampere (A). Trong mạch điều khiển, ta thường gặp milliampere (mA), với:
1 A = 1000 mA
Dòng điện chạy khi có đủ một vòng:

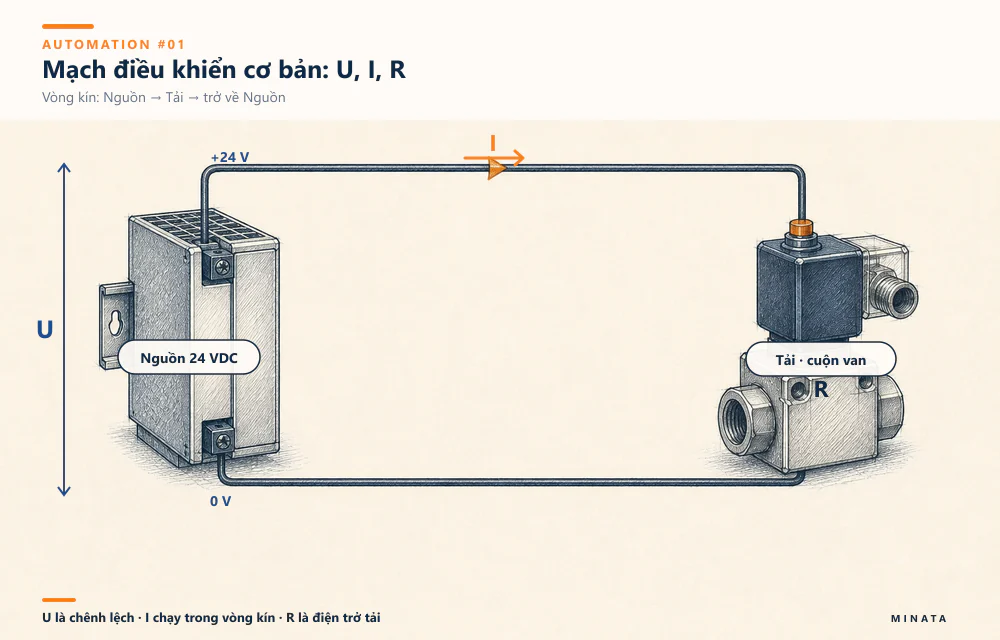

Nguồn → tải → đường trở về nguồn
Ví dụ một cuộn van 24 VDC chỉ hút khi:
- Có điện áp phù hợp giữa hai đầu cuộn.
- Tiếp điểm hoặc transistor điều khiển đã tạo đường dẫn.
- Dây
0V trở về nguồn không bị đứt. - Cuộn dây chưa bị đứt bên trong.

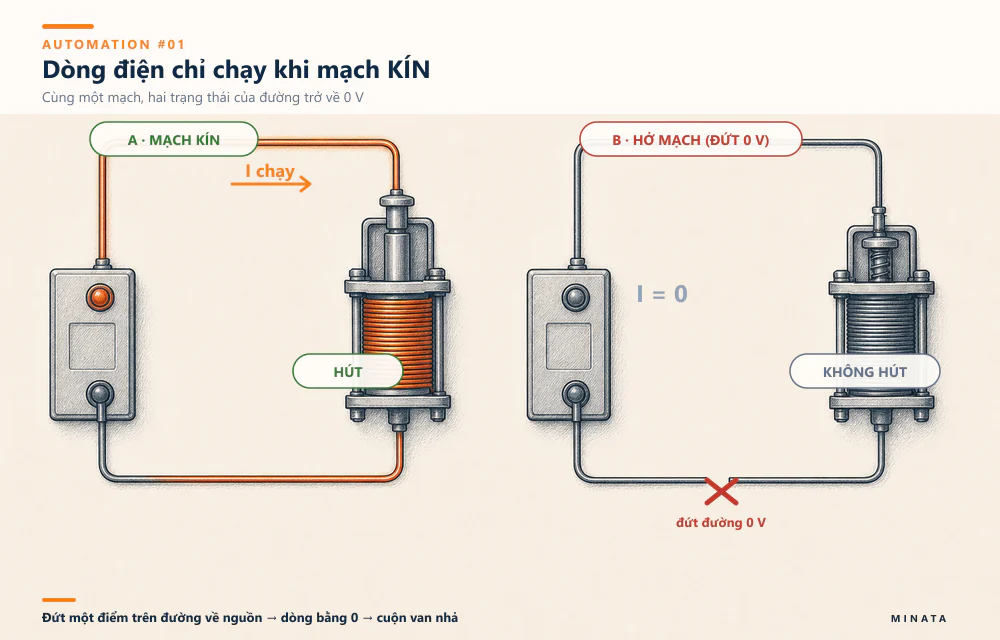

Nếu chỉ có +24V tới một đầu nhưng đầu còn lại hở, đồng hồ vẫn có thể cho một số đo gây nhầm lẫn tùy cách đặt que, nhưng dòng tải không chạy và van không tác động.
3. Điện trở cản dòng điện
Điện trở (resistance) ký hiệu R, đơn vị ohm (Ω). Với mạch một chiều đơn giản, định luật Ohm mô tả:

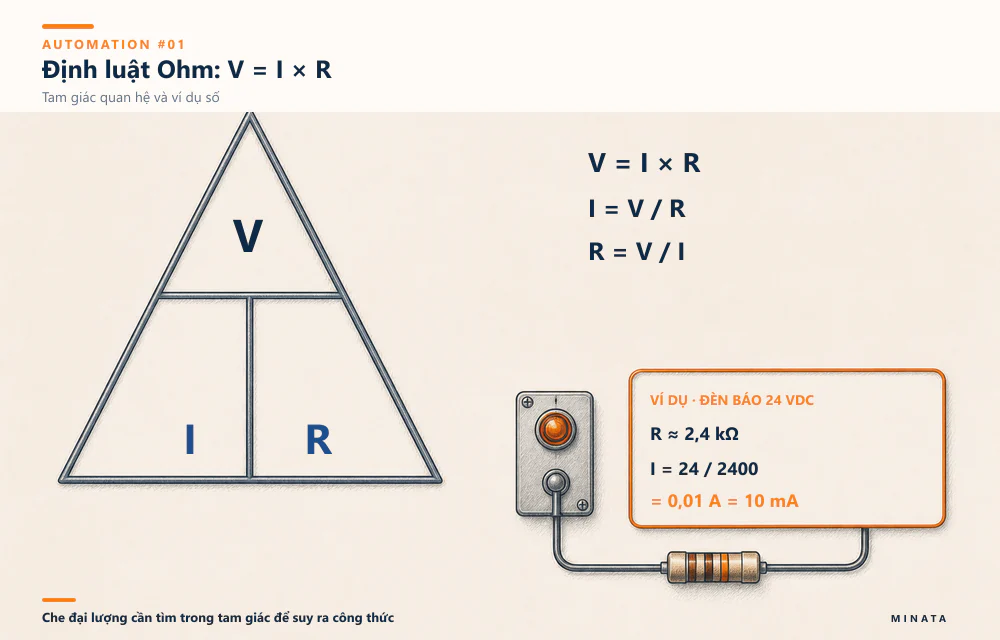

V = I × R
Từ đó:
NIST mô tả đây là quan hệ tỉ lệ giữa volt, ampere và ohm; đơn vị 1 Ω = 1 V/A.
Ví dụ 1: Đèn báo 24 VDC
Giả sử mạch tương đương có điện trở 2,4 kΩ:
I = 24 / 2400 = 0,01 A = 10 mA
Ví dụ 2: Cuộn van bị tăng điện trở
Một cuộn van danh nghĩa 24 V, 6 W có dòng xấp xỉ:
I = P / V = 6 / 24 = 0,25 A
Điện trở tương đương khi làm việc:
R = V / I = 24 / 0,25 = 96 Ω
Nếu đầu nối bị oxy hóa tạo thêm điện trở nối tiếp, một phần điện áp rơi trên đầu nối. Cuộn van nhận điện áp thấp hơn, lực hút giảm và đầu nối lại phát nhiệt.
4. Bảng đọc nhanh cho người mới
| Đại lượng | Ký hiệu | Đơn vị | Cách đo cơ bản | Sai lầm thường gặp |
|---|
| Điện áp | V hoặc U | volt (V) | Đo song song giữa hai điểm | Đo nhưng không xác định điểm tham chiếu |
| Dòng điện | I | ampere (A) | Mắc đồng hồ nối tiếp hoặc dùng kìm dòng phù hợp | Cắm que ở cổng A rồi chập trực tiếp nguồn |
| Điện trở | R | ohm (Ω) | Ngắt nguồn, cô lập phần cần đo | Đo Ω khi mạch vẫn đang có điện |
Không dùng chế độ đo điện trở hoặc thông mạch trên mạch đang cấp điện. Trước khi đo phải cô lập năng lượng và xác nhận trạng thái không điện theo quy trình an toàn của nơi làm việc.
5. Điện áp rơi mới là thứ tải thực sự nhận
Trong bản vẽ, dây dẫn thường được coi là lý tưởng. Ngoài máy thật, dây, terminal, tiếp điểm và đầu cốt đều có điện trở.
Khi có dòng chạy:
V_rơi = I × R_đường_dây

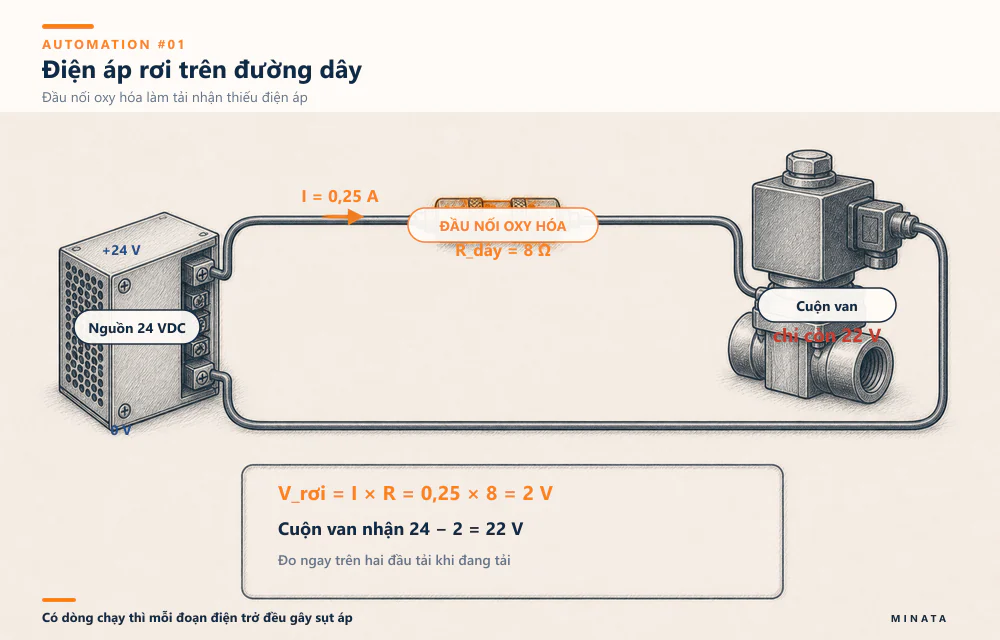

Giả sử một van lấy 0,25 A và tổng điện trở bất thường trên đường cấp/trả về là 8 Ω:
V_rơi = 0,25 × 8 = 2 V
Cuộn van chỉ còn khoảng 22 V. Khi máy nguội nó có thể chạy, nhưng khi nóng hoặc áp khí thay đổi, van bắt đầu chập chờn.
Vì vậy, khi tìm lỗi tải 24 VDC:
- Đo điện áp nguồn khi không tải.
- Ra lệnh cho tải hoạt động.
- Đo ngay trên hai đầu tải khi đang có dòng.
- Đo điện áp rơi từng đoạn: tiếp điểm, terminal, dây cấp và dây trả về.
Đo khi không có tải đôi khi che mất mối nối xấu.
6. Phân biệt đứt mạch và ngắn mạch
| Trạng thái | Điện trở tương đương | Dòng điện | Biểu hiện thường thấy |
|---|
| Mạch bình thường | Theo thiết kế | Trong giới hạn | Tải hoạt động đúng |
| Đứt mạch (open circuit) | Rất lớn | Gần 0 | Tải không chạy |
| Ngắn mạch (short circuit) | Rất nhỏ | Tăng rất lớn | Cầu chì/CB tác động hoặc dây phát nóng |
| Điện trở tiếp xúc tăng | Tăng cục bộ | Có thể giảm | Tải yếu, chập chờn, đầu nối nóng |
Đứt mạch và ngắn mạch đều làm máy dừng nhưng cách tìm lỗi trái ngược. Đứt mạch cần tìm nơi mất đường dòng; ngắn mạch cần cô lập nhánh có dòng bất thường.
7. Ví dụ thực tế: đầu vào PLC không sáng
Giả sử cảm biến PNP ba dây:
- Nâu:
+24V. - Xanh:
0V. - Đen: tín hiệu vào PLC.
Trình tự kiểm tra hợp lý:
- Đo giữa dây nâu và xanh tại cảm biến: có gần 24 V không?
- Kích hoạt cảm biến và đo giữa dây đen và xanh: tín hiệu có lên gần 24 V không?
- Đo tại terminal đầu vào PLC: điện áp có tới nơi không?
- Kiểm tra điểm chung của nhóm input đã nối đúng
0V theo sơ đồ chưa? - Xem LED vật lý và trạng thái online trong PLC.
Nếu tín hiệu có 24 V ở cảm biến nhưng mất tại terminal, lỗi nằm trên dây hoặc đầu nối. Nếu có 24 V tại input nhưng PLC không nhận, mới chuyển sang kiểm tra common, cấu hình I/O hoặc phần cứng input.
Đây là cách khoanh vùng theo bằng chứng thay vì thay cảm biến rồi thay PLC.
8. Checklist trước khi chạm que đo vào mạch
- Đã biết mạch là AC hay DC chưa?
- Biết điện áp danh nghĩa và giới hạn thiết bị chưa?
- Đã chọn đúng cổng cắm que đo và đúng thang đo chưa?
- Điểm tham chiếu của phép đo là đâu?
- Có cần đo khi tải đang hoạt động không?
- Phép đo có yêu cầu mở mạch hay mắc nối tiếp không?
- Đã cô lập năng lượng nếu đo điện trở/thông mạch chưa?
- Thiết bị đo và que đo có cấp an toàn phù hợp không?
Kết luận
Điện áp là chênh lệch giữa hai điểm. Dòng điện là chuyển động trong một vòng kín. Điện trở quyết định mức cản dòng và tạo điện áp rơi khi có dòng chạy.
Người làm automation không cần bắt đầu bằng công thức phức tạp. Hãy bắt đầu bằng việc vẽ đường đi của dòng điện, xác định hai điểm đo và hỏi tải thực sự nhận được bao nhiêu volt khi đang làm việc.
MINATA ưu tiên cách tìm lỗi có thể kiểm chứng: đo từ nguồn đến tải, rồi từ tải trở về nguồn.
