Học Automation cùng MINATA #02: Công suất điện — Vì sao đúng điện áp vẫn có thể quá tải?

Một bộ nguồn ghi 24 VDC, van điện từ cũng ghi 24 VDC. Ghép lại là chạy — nhưng chưa chắc chạy bền.

Điện áp đúng mới chỉ trả lời câu hỏi “thiết bị có dùng cùng mức điện thế hay không”. Muốn biết bộ nguồn có nuôi nổi cả hệ thống, ta còn phải tính dòng điện và công suất. Đây là chỗ rất nhiều tủ điện chạy ổn khi thử riêng từng cơ cấu, nhưng lại sụt áp hoặc khởi động lại khi nhiều tải cùng bật.

1. Công suất điện nói điều gì?

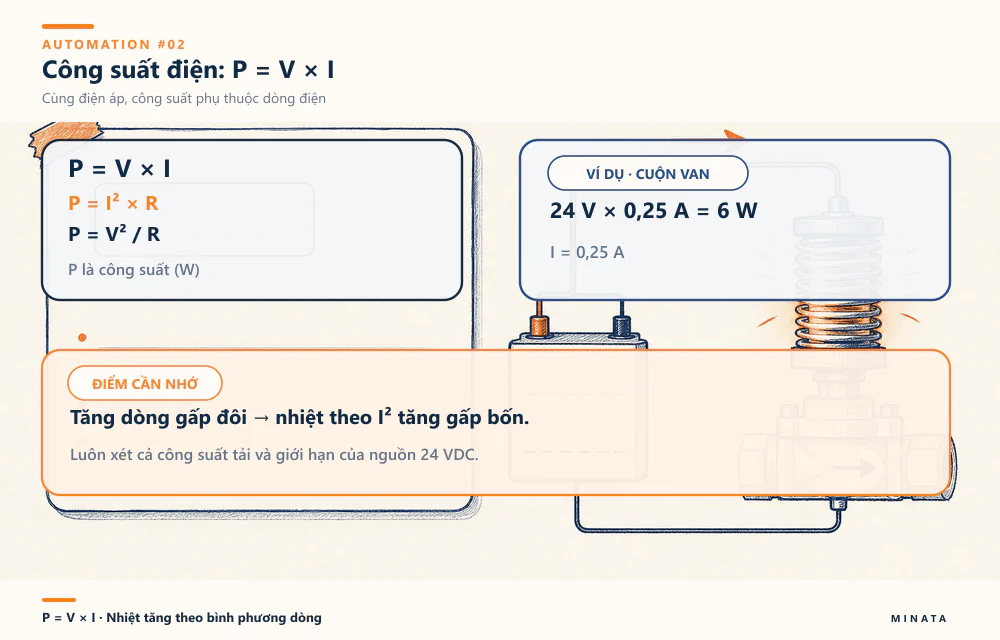

Trong mạch một chiều (direct current — DC), phép tính cơ bản là:

P = V × I

Trong đó:

P là công suất, đơn vị watt (W).
V là điện áp, đơn vị volt (V).
I là dòng điện, đơn vị ampere (A).

Ví dụ, một cuộn van 24 VDC tiêu thụ 0,25 A có công suất xấp xỉ:

24 × 0,25 = 6 W

Theo NIST, một watt tương đương một joule mỗi giây; trong mạch điện có thể hình dung là công suất tạo bởi 1 ampere đi qua chênh lệch điện thế 1 volt.

Với tải thuần trở, ta còn gặp:

P = I² × R
P = V² / R

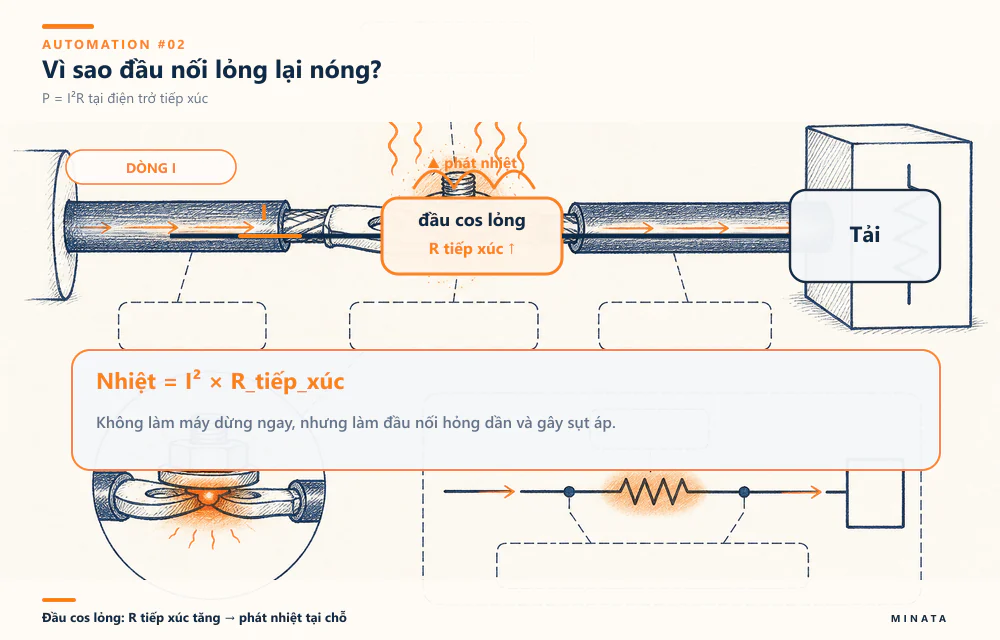

Hai công thức này giải thích vì sao một điểm đấu nối có điện trở tiếp xúc tăng lên có thể nóng rất nhanh: nhiệt tăng theo bình phương dòng điện. Một đầu cos lỏng đôi khi không làm máy dừng ngay, nhưng nó đang biến điện năng thành nhiệt ở đúng nơi không nên phát nhiệt.

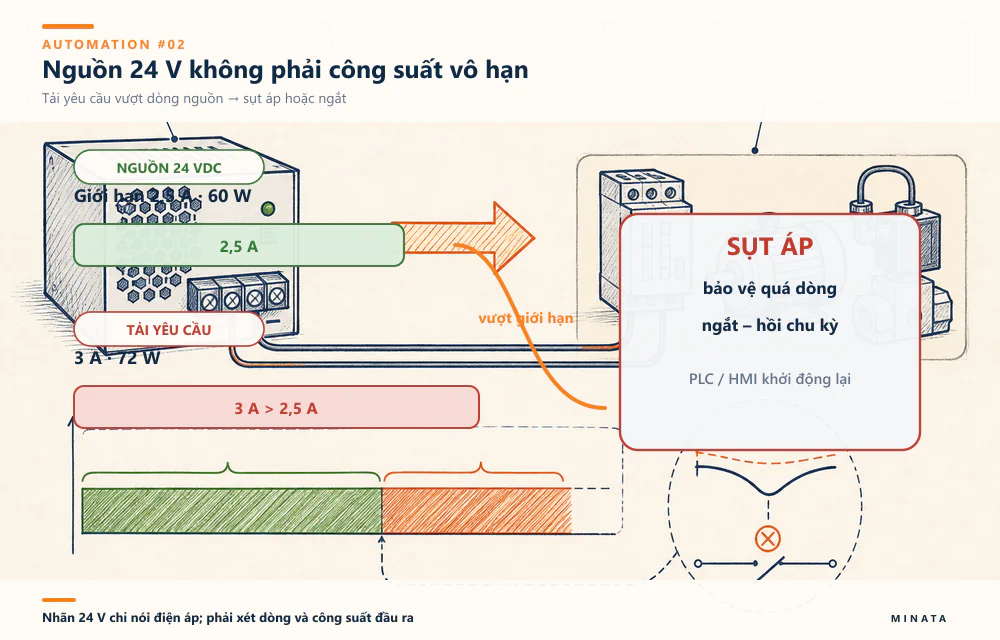

2. “Nguồn 24 V” không có nghĩa là công suất vô hạn

Nhãn 24 VDC cho biết điện áp đầu ra danh định. Bộ nguồn còn có giới hạn dòng, chẳng hạn 2,5 A hoặc 5 A.

Bộ nguồn	Dòng danh định	Công suất đầu ra gần đúng
24 VDC – 1 A	1 A	24 W
24 VDC – 2,5 A	2,5 A	60 W
24 VDC – 5 A	5 A	120 W

Nếu tổng tải yêu cầu 3 A nhưng nguồn chỉ cấp liên tục 2,5 A, hệ thống có thể:

sụt điện áp;
kích hoạt bảo vệ quá dòng;
tự ngắt rồi tự hồi phục theo chu kỳ;
làm PLC hoặc HMI khởi động lại;
khiến cảm biến báo chập chờn;
làm cuộn van hút không dứt khoát.

Đó là lý do máy có thể “đúng 24 V” nhưng vẫn lỗi.

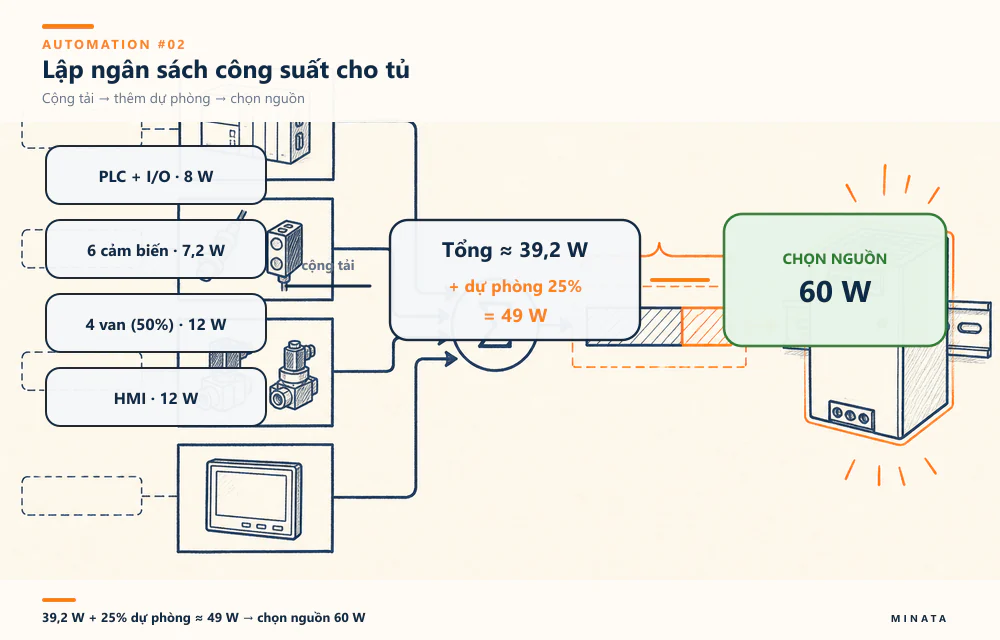

3. Lập ngân sách công suất cho tủ điện

Hãy xem một máy nhỏ có các tải 24 VDC sau:

Nhóm tải	Số lượng	Công suất mỗi tải	Hệ số đồng thời	Công suất tính
PLC và mô-đun I/O	1 bộ	8 W	100%	8 W
Cảm biến	6	1,2 W	100%	7,2 W
Van điện từ	4	6 W	50%	12 W
HMI	1	12 W	100%	12 W
Tổng tải dự kiến				39,2 W
Cộng dự phòng 25%				49 W

Nếu logic máy bảo đảm tối đa hai trong bốn van bật cùng lúc, ta có thể dùng hệ số đồng thời 50%. Nhưng điều kiện ấy phải thật sự được khóa bằng thiết kế và chương trình, không chỉ là giả định.

Về số học, nguồn 60 W có thể đáp ứng 49 W. Trong thực tế, kỹ sư còn phải đọc đường đặc tính của nhà sản xuất, xét nhiệt độ tủ, thông gió, dòng khởi động và kế hoạch mở rộng. Khi môi trường nóng hoặc tải có đỉnh dòng lớn, chọn cấp 72 W hoặc 120 W có thể hợp lý hơn — không phải vì “càng lớn càng tốt”, mà vì đã xét đủ điều kiện vận hành.

4. Tải liên tục và tải đỉnh không giống nhau

Một thiết bị có thể tiêu thụ ít khi chạy ổn định nhưng cần dòng cao trong thời gian ngắn lúc đóng điện. Hiện tượng đó gọi là dòng khởi động (inrush current) hoặc dòng đỉnh (peak current).

Các tải cần chú ý:

cuộn hút contactor và van điện từ;
động cơ DC;
đèn LED công suất lớn;
bộ chuyển đổi DC–DC;
HMI, IPC và thiết bị có tụ đầu vào;
nhiều thiết bị cùng khởi động sau khi bật nguồn tổng.

Nếu chỉ cộng công suất danh định, nguồn vẫn có thể chạm giới hạn trong vài mili giây đến vài giây. Vì vậy cần đọc thông số khả năng tăng cường công suất ngắn hạn (power boost), giới hạn quá dòng và đặc tính khởi động của bộ nguồn.

5. Giảm định mức khi nhiệt độ tăng

Giảm định mức (derating) là việc phải giảm tải cho phép khi điều kiện vận hành khắc nghiệt hơn điều kiện danh định. Với bộ nguồn, yếu tố thường gặp là:

nhiệt độ trong tủ cao;
lắp quá sát, khó đối lưu;
độ cao lớn làm khả năng tản nhiệt giảm;
điện áp đầu vào nằm gần biên;
tải duy trì ở mức cao trong thời gian dài.

Không nên lấy đúng con số công suất in trên nhãn rồi vận hành 100% quanh năm mà không xem tài liệu kỹ thuật. Đường cong derating của đúng mã nguồn mới là căn cứ.

6. Đừng quên tổn hao trên đường dây

Bộ nguồn có thể giữ 24 V tại đầu cực, nhưng tải ở cuối cáp dài lại nhận thấp hơn do sụt áp. Dòng càng lớn, dây càng nhỏ và đường dây càng dài thì tổn hao càng đáng kể.

Một trình tự kiểm tra thực dụng:

Đo điện áp ngay tại đầu ra nguồn.
Đo điện áp tại tải trong lúc tải đang hoạt động.
So sánh hai giá trị.
Kiểm tra terminal, đầu cos, cầu đấu và tiết diện dây.
Dùng camera nhiệt nếu có dấu hiệu nóng bất thường.

Đo khi không tải thường không phát hiện được mối nối có điện trở cao.

7. Công suất nguồn không thay thế thiết bị bảo vệ

Nguồn 24 VDC công suất lớn không có nghĩa là có thể bỏ cầu chì hoặc bộ ngắt nhánh. Bảo vệ cần phối hợp với:

khả năng chịu dòng của dây;
dòng làm việc và dòng khởi động của tải;
khả năng cắt khi ngắn mạch;
đặc tính giới hạn dòng của nguồn;
yêu cầu phân vùng để một nhánh lỗi không kéo sập toàn bộ điều khiển.

PLC, cảm biến và van có thể tách thành các nhánh bảo vệ. Với máy quan trọng, nguồn điều khiển và nguồn cơ cấu chấp hành cũng có thể được phân tách để dễ chẩn đoán và giảm ảnh hưởng chéo.

8. Checklist MINATA trước khi chốt bộ nguồn

Câu hỏi	Bằng chứng cần có
Điện áp và cực tính đúng chưa?	Sơ đồ điện, nhãn thiết bị
Tổng tải liên tục là bao nhiêu?	Bảng ngân sách công suất
Tải nào có dòng khởi động?	Datasheet và trình tự bật nguồn
Những tải nào có thể bật đồng thời?	Sequence máy và logic PLC
Có dự phòng mở rộng không?	Mức dự phòng có lý do
Nhiệt độ tủ có gây derating không?	Đường cong của nhà sản xuất
Sụt áp cuối đường dây có đạt không?	Tính toán và đo thực tế
Nhánh tải đã được bảo vệ phù hợp chưa?	Sơ đồ bảo vệ và tiết diện dây

Kết luận

Khi chọn nguồn, đừng dừng ở câu “đều là 24 VDC”. Hãy lập danh sách tải, tính công suất, xét hệ số đồng thời, dòng khởi động, nhiệt độ và sụt áp. Một bảng tính nhỏ ở giai đoạn thiết kế có thể tránh nhiều giờ truy lỗi sau khi máy đã lắp xong.

Bài tiếp theo: Điện một chiều và xoay chiều — Đừng chọn nguồn chỉ bằng con số volt.
