Học Automation cùng MINATA #07: Đo điện bằng đồng hồ: 5 bước tránh sai phép đo

Đồng hồ vạn năng (digital multimeter — DMM) chỉ hiển thị kết quả của cách mắc mà người dùng đã chọn. Nó không biết que đo đang cắm sai cổng, thang đo không phù hợp hay điểm đo nằm trong tủ có mức nguy hiểm vượt khả năng của dụng cụ. Vì vậy, “biết đọc con số” chưa đủ; một phép đo tốt phải đồng thời trả lời ba câu hỏi: đang đo đại lượng nào, tại đâu và trong điều kiện an toàn nào.

Bài viết dùng để học cách chuẩn bị và đọc phép đo, không thay thế đào tạo an toàn điện, đánh giá rủi ro hay quy trình của nhà máy. Chỉ người đủ năng lực mới được đo trên hoặc gần phần có thể mang điện.

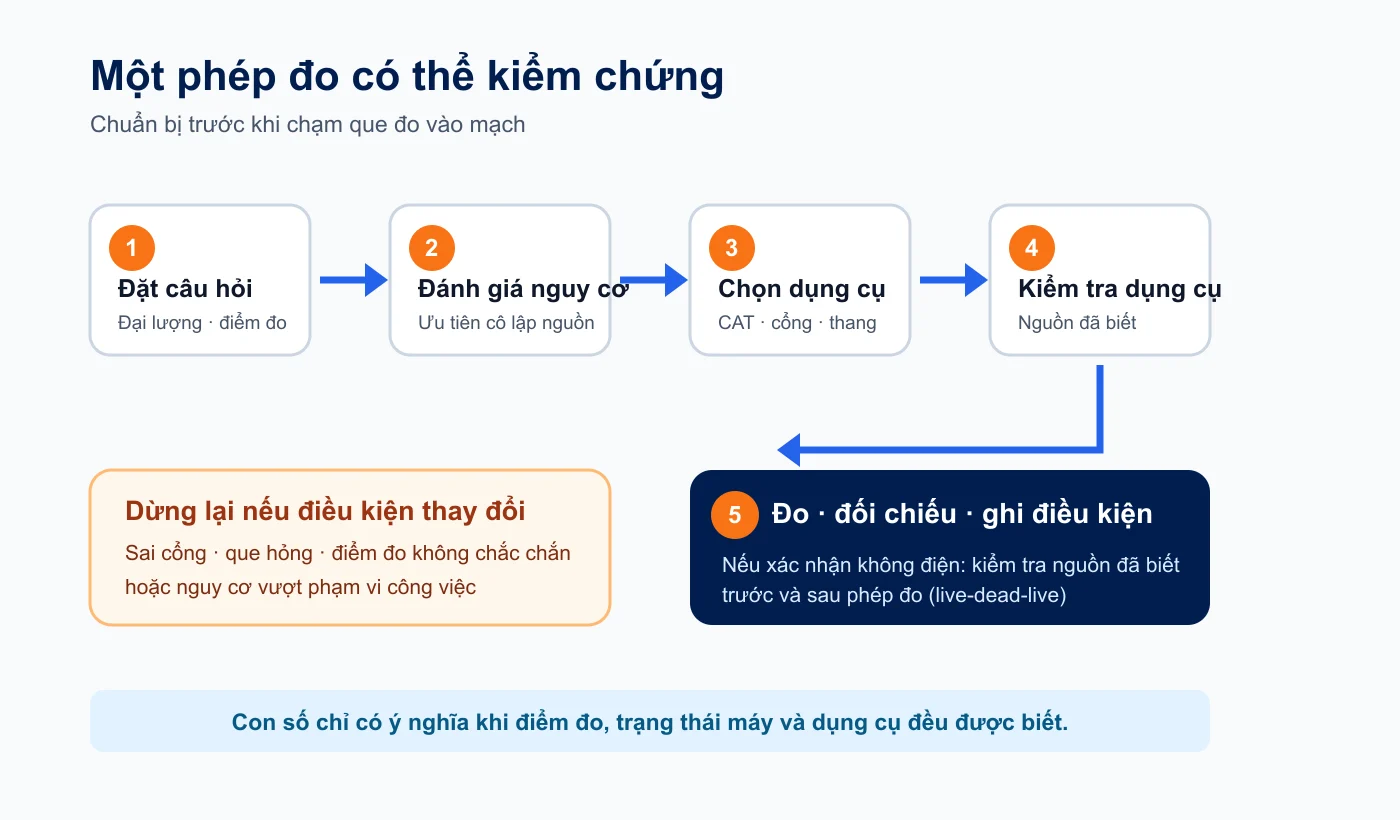

Luồng quyết định trước, trong và sau một phép đo điện

1. Bắt đầu từ câu hỏi kỹ thuật, không bắt đầu từ núm xoay

“Máy không chạy” chưa phải là câu hỏi đo. Hãy chuyển hiện tượng thành một giả thuyết có thể kiểm tra:

Nguồn 24 VDC có tới đầu vào PLC không?
Tiếp điểm bảo vệ có đang mở không?
Cảm biến có tạo tín hiệu đúng khi vật đi qua không?
Dây dẫn có bị đứt trong trạng thái đã cô lập nguồn không?

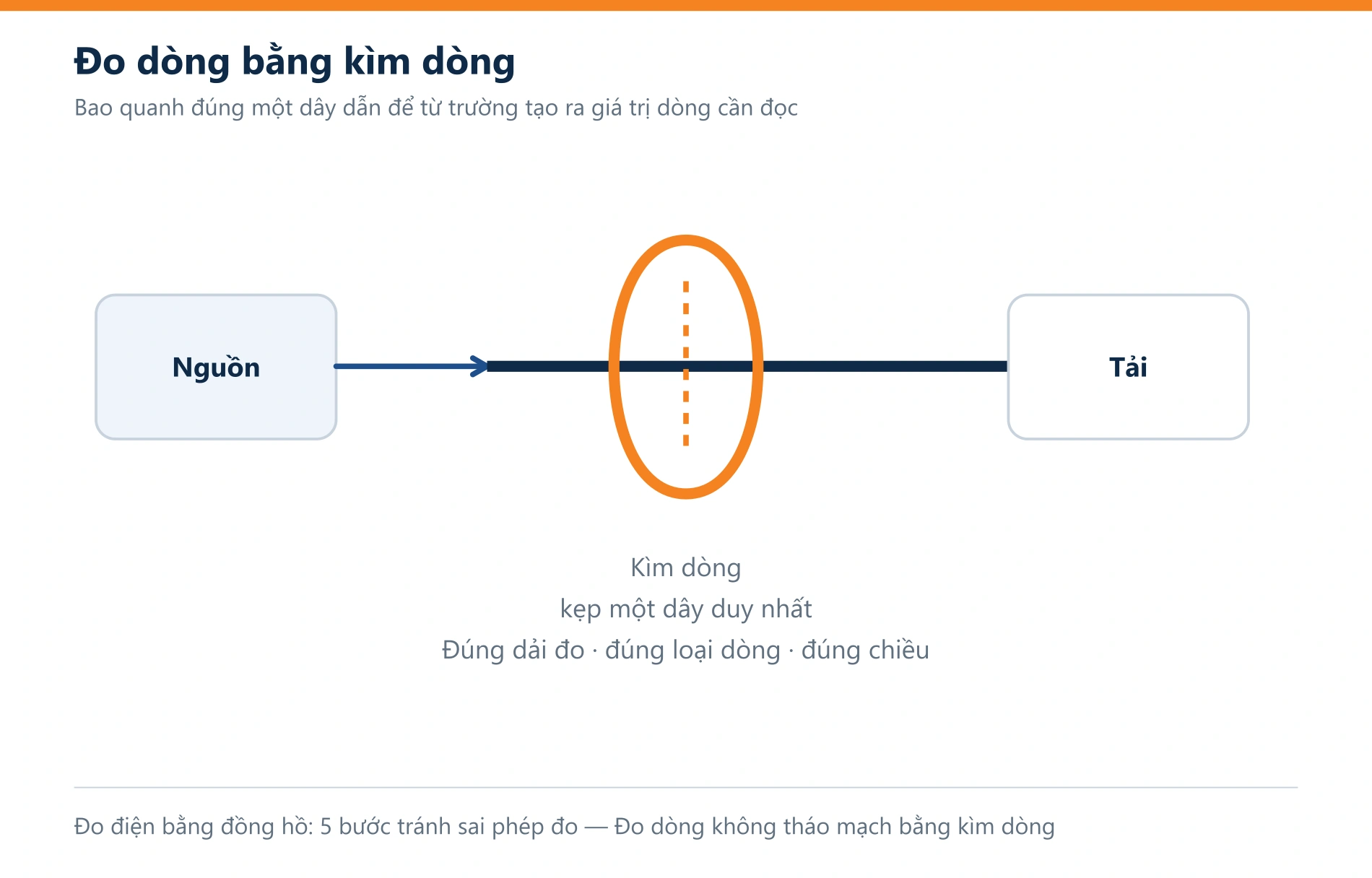

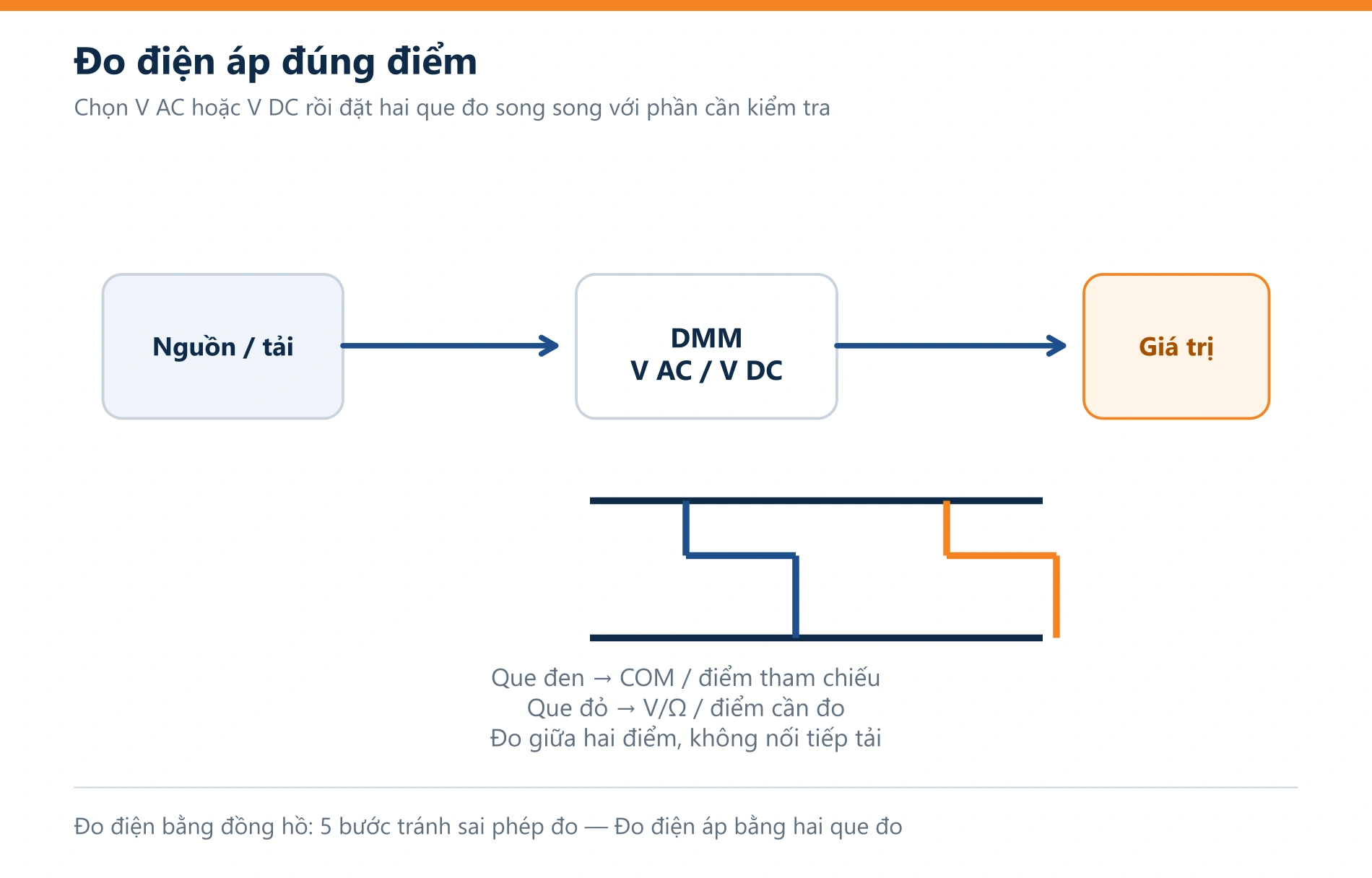

Mỗi câu hỏi dẫn tới một đại lượng và cách mắc khác nhau. Điện áp được đo giữa hai điểm; dòng điện thường đòi hỏi dụng cụ nằm trong đường dòng điện hoặc dùng kìm phù hợp; điện trở và thông mạch chỉ được kiểm tra sau khi mạch đã được cô lập và xác nhận không còn điện áp. Đừng dùng chế độ thông mạch như một “máy dò an toàn”.

Câu hỏi cần trả lời	Đại lượng phù hợp	Điều kiện quan trọng
Nguồn có tới tải không?	Điện áp AC hoặc DC	Xác định đúng điểm tham chiếu và mức điện áp dự kiến
Dây có liên tục không?	Điện trở/thông mạch	Cô lập nguồn, xử lý năng lượng tích trữ
Nhánh đang tiêu thụ bao nhiêu?	Dòng điện hoặc kìm dòng	Đúng phương pháp, đúng cổng, đúng dải và đúng loại dòng
Tín hiệu có dao động đúng không?	Tần số/điện áp; đôi khi cần oscilloscope	DMM có thể chỉ cho giá trị trung bình và bỏ lỡ xung ngắn

2. Kiểm tra đồng hồ, que đo và cấp đo lường

Trước khi mở tủ, kiểm tra vỏ đồng hồ, màn hình, pin, cầu chì bảo vệ đầu vào và lớp cách điện của que đo. Đầu que nứt, phần kim loại lộ quá dài hoặc dây bị gãy ngầm đều có thể làm phép đo không ổn định và tăng nguy cơ chạm chập. Fluke khuyến nghị kiểm tra tình trạng và định mức que đo trước khi sử dụng; que và đồng hồ phải phù hợp với môi trường đo.

Cấp đo lường CAT I–CAT IV không chỉ là “điện áp tối đa”. Nó mô tả khả năng chịu xung quá áp trong các vị trí khác nhau của hệ thống điện. Tủ phân phối, nhánh tải và mạch điện tử không có cùng môi trường quá độ. Hãy dùng thiết bị có định mức điện áp và CAT phù hợp hoặc cao hơn vị trí đo, đồng thời tuân theo hướng dẫn của nhà sản xuất và quy định tại cơ sở.

Ba kiểm tra dễ bỏ sót:

Que đen ở cổng COM; que đỏ ở đúng cổng V/Ω hoặc A/mA.
Núm xoay đúng đại lượng và đúng AC/DC.
Dải đo đủ lớn so với giá trị dự kiến; nếu không biết, bắt đầu ở dải phù hợp cao hơn theo hướng dẫn của dụng cụ.

Sai cổng dòng điện là lỗi đặc biệt nguy hiểm: khi que vẫn nằm ở cổng A/mA nhưng người dùng chuyển sang đo áp giữa hai điểm, đường cầu chì có thể tạo ra gần như một ngắn mạch. Sau mỗi phép đo dòng, nên đưa que về cấu hình đo điện áp thông dụng theo quy trình đơn vị.

3. Ưu tiên cô lập nguồn; đo có điện phải có lý do

OSHA 1910.333 yêu cầu phần mang điện mà người lao động có thể tiếp xúc phải được khử điện trước khi làm việc, trừ những trường hợp việc khử điện làm phát sinh nguy cơ lớn hơn hoặc không khả thi do thiết kế/vận hành. Đo kiểm có thể là một trong các công việc chỉ thực hiện được khi mạch đang có điện, nhưng điều đó không biến nó thành thao tác thường quy cho mọi người.

Nếu phép đo bắt buộc phải thực hiện khi có điện, người có năng lực phải dùng thực hành làm việc, phương tiện bảo vệ, dụng cụ cách điện và giới hạn tiếp cận phù hợp với mức nguy hiểm. Hãy giảm tối đa thời gian ở trạng thái phơi nhiễm: đọc sơ đồ, xác định sẵn điểm đo, chuẩn bị dụng cụ và biết trước khoảng giá trị hợp lý.

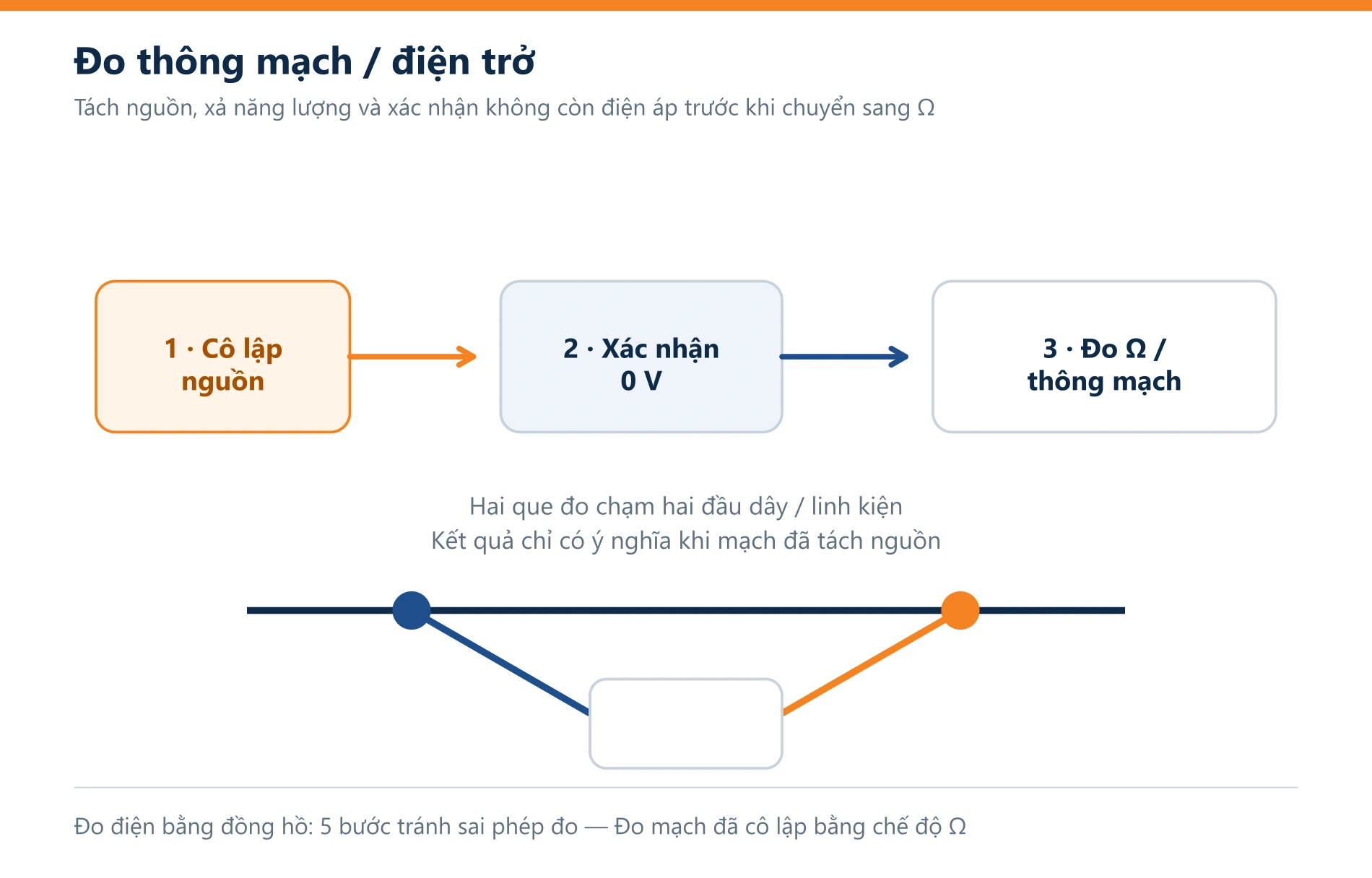

Đối với phép đo điện trở, diode hoặc thông mạch, phải cô lập nguồn và xác nhận trạng thái không điện trước. Tụ điện, bộ nguồn DC-link, cơ cấu tái sinh hoặc nguồn cấp ngược từ mạch khác có thể duy trì điện áp sau khi công tắc chính đã tắt.

4. Xác nhận dụng cụ hoạt động: có điện – không điện – có điện

Khi mục tiêu là xác nhận không còn điện áp, một kết quả “0 V” có thể nghĩa là mạch đã an toàn, nhưng cũng có thể do que đo đứt, cầu chì/dụng cụ hỏng, sai cổng hoặc sai chế độ. Phương pháp có điện – không điện – có điện (live-dead-live) giải quyết điểm mù này:

Kiểm tra dụng cụ trên nguồn đã biết có điện và phù hợp.
Đo tại các điểm cần xác nhận trên thiết bị đã cô lập.
Kiểm tra lại dụng cụ trên nguồn đã biết.

Fluke mô tả live-dead-live như một phần quan trọng của phép xác nhận không có điện áp. OSHA cũng yêu cầu người có năng lực dùng thiết bị thử để xác minh các phần sẽ tiếp xúc đã khử điện; với mạch danh định trên 600 V, OSHA nêu rõ phải kiểm tra hoạt động của thiết bị thử ngay trước và ngay sau phép xác nhận.

Khi đo, giữ ngón tay sau vòng chắn của que, tránh để đầu que trượt giữa hai cực và không thay đổi cổng cắm khi que đang nối với mạch. Ghi cả điều kiện đo, không chỉ con số: “23,8 VDC giữa +24V và 0V khi van đang được lệnh ON” có giá trị chẩn đoán hơn “23,8 V”.

5. Đọc kết quả theo mạch, không theo cảm giác

Một con số hợp lý vẫn có thể dẫn tới kết luận sai nếu chọn sai điểm tham chiếu. Ví dụ, đầu ra PLC có thể hiển thị gần 24 V khi không tải nhưng sụt mạnh khi cuộn van được nối; điện áp cảm ứng có thể xuất hiện trên dây hở; tín hiệu xung nhanh có thể bị DMM làm trung bình.

Hãy so sánh kết quả với ba lớp bằng chứng:

sơ đồ điện và nhãn thiết bị;
trạng thái lệnh/phản hồi tại thời điểm đo;
phép đo đối chứng ở điểm gần nguồn hoặc ở kênh tương đương đang hoạt động tốt.

Tình huống: van 24 VDC không tác động

PLC báo đầu ra ON nhưng van không chạy. Một chuỗi kiểm tra có logic có thể là:

Xác nhận điều kiện cơ khí/khí nén và quy trình an toàn trước.
Từ sơ đồ, xác định hai đầu cuộn van và giá trị dự kiến.
Đo điện áp trên hai đầu tải khi có lệnh, thay vì chỉ đo một dây so với khung tủ.
Nếu điện áp đúng mà van không tác động, chuyển sang kiểm tra cuộn/đầu nối trong trạng thái đã cô lập.
Nếu điện áp mất, lần ngược qua cầu đấu, tiếp điểm bảo vệ và đầu ra theo sơ đồ.

Cách này tách “lỗi điều khiển”, “lỗi dây” và “lỗi cơ cấu” bằng bằng chứng, thay vì thay linh kiện theo phỏng đoán.

Checklist trước khi rời phép đo

Đã trả que đo về đúng cổng và chế độ an toàn theo quy trình.
Đã kiểm tra lại dụng cụ nếu phép đo dùng để xác nhận không điện.
Đã lắp lại nắp che, rào chắn và trả thiết bị về trạng thái được phép.
Đã ghi giá trị, điểm đo, trạng thái máy và thời điểm.
Kết quả bất thường đã được khoanh vùng, chưa biến thành kết luận vượt quá bằng chứng.

Một phép đo tốt không phải là thao tác nhanh nhất. Nó là phép đo có câu hỏi rõ, dụng cụ phù hợp, điểm đo xác định, điều kiện an toàn và kết quả có thể được người khác kiểm tra lại.
