Học Automation cùng MINATA #15: Nguồn 24VDC: chọn và tính toán cho tủ điều khiển
Một tủ điều khiển chạy ổn định nhiều tháng, rồi bắt đầu "dở chứng": thỉnh thoảng PLC reset, cảm biến báo chập chờn, HMI chớp tắt. Thay PLC, thay cảm biến đều không hết. Cuối cùng phát hiện thủ phạm là bộ nguồn 24VDC chọn sát nút: khi van và đèn cùng đóng, dòng vọt qua công suất nguồn, điện áp sụt xuống dưới ngưỡng, cả tủ "đói điện" cùng lúc. Bộ nguồn không hỏng hẳn — nó chỉ không đủ khỏe.
Nguồn 24VDC là trái tim điện của tủ tự động hóa hiện đại: PLC, cảm biến, cuộn rơ‑le, van điện từ, HMI gần như đều ăn 24VDC. Chọn sai công suất, đi dây ẩu hoặc bỏ qua dự phòng không gây sự cố ngay, mà tạo ra những lỗi chập chờn khó tìm nhất.
Bài này trình bày vì sao 24VDC thành chuẩn, cách chọn loại nguồn, cách tính tổng tải và dự phòng, lưu ý về dòng khởi động, cách bảo vệ – đi dây – nối đất, và phương án dự phòng cho máy quan trọng.
Bài viết trình bày nguyên tắc. Thông số cụ thể phải theo catalog bộ nguồn và tiêu chuẩn áp dụng cho tủ (ví dụ IEC 60204‑1). Cách nối đất 0V tuân theo hướng dẫn của nhà sản xuất và quy định lắp đặt.
Vì sao 24VDC trở thành chuẩn
24VDC thắng thế trong điều khiển công nghiệp vì cân bằng được ba yếu tố:
- An toàn: 24V nằm trong vùng điện áp thấp (ELV), an toàn hơn nhiều so với 220V khi thao tác, đấu nối.
- Đủ khỏe để đi xa: cao hơn 12V nên chịu được sụt áp trên dây dài trong tủ và ra hiện trường, mà vẫn giữ tín hiệu ổn định.
- Hệ sinh thái sẵn có: gần như mọi PLC, cảm biến, rơ‑le, van, HMI đều có phiên bản 24VDC — dùng chung một cấp điện áp giúp tủ gọn và dễ bảo trì.
Vì lý do đó, mạch điều khiển hiện đại gần như mặc định 24VDC; 220VAC chỉ còn ở mạch động lực và một số cuộn công tắc tơ lớn.
Loại nguồn: tuyến tính và nguồn xung (SMPS)
Có hai họ chính:
- Nguồn tuyến tính (linear): dùng biến áp cồng kềnh, hiệu suất thấp, nóng, nặng. Ngày nay hiếm dùng cho tủ, chỉ còn ở vài ứng dụng cần nhiễu cực thấp.
- Nguồn xung (SMPS — Switch Mode Power Supply): nhỏ gọn, hiệu suất cao, gắn ray DIN, dải điện áp vào rộng. Đây là loại mặc định cho tủ tự động hóa. Chọn loại có dải vào phù hợp lưới (ví dụ 85–264VAC), có bảo vệ quá tải/ngắn mạch/quá nhiệt và chỉ báo trạng thái.
Một số SMPS có đặc tính "power boost" — chịu quá tải ngắn hạn để thắng dòng khởi động; rất hữu ích khi tải có đỉnh dòng cao.
Tính tổng tải và dự phòng
Đây là bước quyết định. Nguyên tắc: cộng dòng tiêu thụ của mọi tải 24V, rồi cộng thêm 25–30% dự phòng.

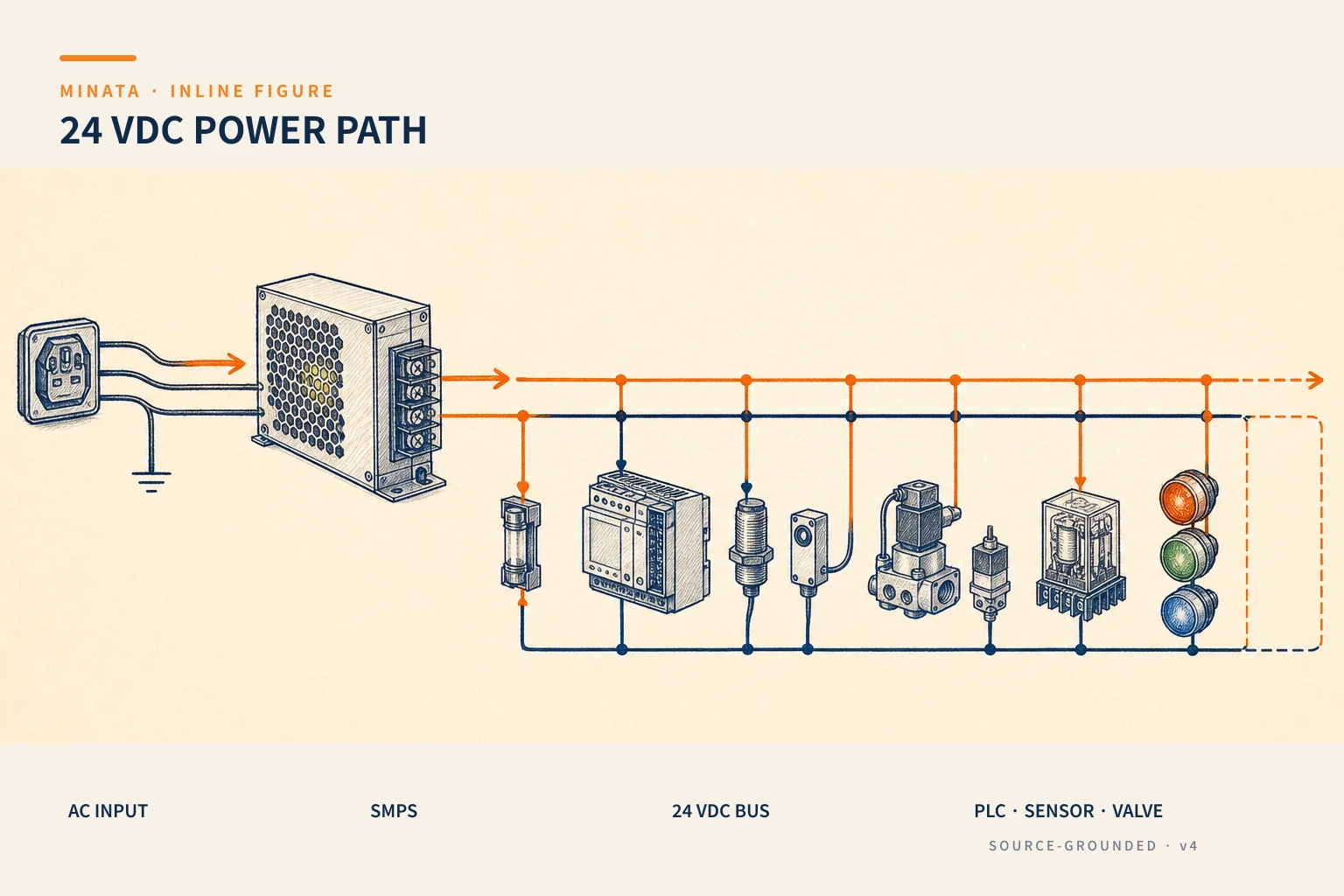

Ví dụ một tủ nhỏ như trong hình:
| Tải | Dòng (A) |
|---|
| CPU + I/O PLC (AX‑308E) | 1,5 |
| Cảm biến (quang/tiệm cận) | 1,0 |
| Cuộn rơ‑le / van điện từ | 2,0 |
| HMI + đèn báo | 0,8 |
| Tổng | 5,3 |
Cộng 30% dự phòng: 5,3 × 1,3 ≈ 6,9A → chọn nguồn ≥ 7A, thực tế thường lấy tròn lên nguồn 24V/10A cho thoải mái và còn chỗ mở rộng.
Vì sao cần dự phòng: (1) tính toán trên giấy hay thiếu tải nhỏ; (2) tải tăng khi thêm thiết bị sau này; (3) chạy sát 100% công suất khiến nguồn nóng, giảm tuổi thọ và dễ sụt áp lúc cao điểm. Đừng chọn nguồn vừa khít tổng tải.
Dòng khởi động (inrush) — cái bẫy hay bị bỏ qua
Nhiều tải rút dòng đỉnh khi mới bật cao hơn dòng chạy ổn định:
- Van điện từ, cuộn rơ‑le: đỉnh dòng khi hút.
- Đèn (nhất là sợi đốt) và tải điện dung: đỉnh nạp ban đầu lớn.
- Một số module có tụ đầu vào: nạp tụ tạo đỉnh dòng ngắn.
Nếu nhiều tải cùng bật một lúc, tổng đỉnh có thể vượt xa tổng dòng trung bình. Nguồn không đủ đầu sẽ sụt áp chớp nhoáng, làm PLC/cảm biến trục trặc. Giải pháp: chọn nguồn có dự phòng và khả năng chịu đỉnh, hoặc bố trí trình tự bật tải lệch nhau thay vì đóng tất cả cùng lúc.
Một điểm tinh tế: bộ nguồn khi gặp quá tải thoáng qua thường có hai kiểu ứng xử — "hiccup" (nhấp nhả, thử lại liên tục) hoặc "constant current" (giữ dòng, tụt áp). Với tải có đỉnh khởi động, kiểu giữ dòng hoặc có power‑boost phù hợp hơn, vì kiểu hiccup có thể khiến nguồn cứ nhấp nhả không khởi động nổi tải. Đọc kỹ đường đặc tính quá tải của nguồn khi tải "khó tính".
Bảo vệ nhánh, đi dây và nối đất
- Tách nhánh 24V: đừng cho tất cả tải chung một đường. Chia thành các nhánh (PLC, cảm biến, van...) và bảo vệ mỗi nhánh bằng cầu chì hoặc áp‑tô‑mát nhỏ / module phân phối có bảo vệ. Khi một nhánh chập, chỉ nhánh đó ngắt, phần còn lại vẫn chạy để dừng máy có trật tự.
- Đầu vào AC của nguồn: cấp qua một MCB riêng để đóng/cắt và bảo vệ.
- Đi dây +24V và 0V rõ ràng: dùng màu quy ước nhất quán, tiết diện đủ cho dòng và độ sụt áp; tránh dây quá nhỏ chạy xa gây sụt áp.
- Nối đất 0V: nhiều hệ nối 0V xuống đất tại một điểm theo hướng dẫn của hãng để chống nhiễu và có tham chiếu ổn định. Làm đúng tài liệu, không nối lung tung nhiều điểm gây vòng đất.
Đọc thông số khi chọn mua bộ nguồn
Ngoài dòng ra, vài thông số trên nhãn/catalog đáng quan tâm:
- Điện áp ra và dải chỉnh: đa số SMPS công nghiệp cho chỉnh nhẹ điện áp ra (ví dụ 24–28V). Có thể nhích lên một chút để bù sụt áp trên dây dài, nhưng đừng vượt dải cho phép của tải.
- Dải điện áp vào: chọn loại dải rộng (ví dụ 85–264VAC) để không lo lưới dao động; với nơi điện yếu, đây là yếu tố quan trọng.
- Hiệu suất và tỏa nhiệt: hiệu suất cao thì mát hơn, đỡ tốn chỗ tản nhiệt trong tủ. Nguồn càng nóng tuổi thọ càng giảm — chừa khoảng thông gió quanh nguồn theo hướng dẫn.
- Thời gian giữ (hold‑up time): thời gian nguồn còn giữ được 24V sau khi mất điện vào; liên quan tới khả năng "chịu" chớp lưới ngắn.
- Bảo vệ tích hợp: quá tải (thường tự phục hồi), ngắn mạch, quá áp, quá nhiệt; và chỉ báo trạng thái (đèn/tiếp điểm DC‑OK) để đưa về PLC.
- Kiểu lắp và kích thước: gắn ray DIN, bề rộng chiếm chỗ trong tủ, hướng đầu nối — ảnh hưởng bố trí (bài #35 về bố trí thiết bị).
Con số "công suất W" chỉ là dòng × điện áp; khi so sánh, quy về dòng ở 24V cho dễ đối chiếu với bảng cộng tải.
Điện áp ổn định quan trọng hơn con số danh định
Tải 24V thường chấp nhận một dải điện áp (ví dụ 24V ±10%), nhưng điều nguy hiểm không phải điện áp hơi lệch mà là điện áp dao động/sụt chớp nhoáng lúc cao điểm. Một bộ nguồn tốt giữ điện áp ổn định cả khi tải nhảy đột ngột (đáp ứng quá độ tốt). Đây là lý do chọn dư công suất và chọn thương hiệu uy tín quan trọng hơn là chăm chăm vào con số danh định: 24V "trên giấy" mà tụt xuống 20V mỗi lần van đóng thì vẫn gây lỗi.
Dự phòng và giám sát cho máy quan trọng
Vì mất 24V là mất cả điều khiển, với máy quan trọng nên cân nhắc:
- Module đệm (buffer): tích năng lượng, giữ 24V thêm vài trăm mili‑giây đến vài giây khi lưới chớp tắt — đủ để PLC không reset vì sụt áp thoáng qua.
- Nguồn kép + module dự phòng (redundancy): hai nguồn song song qua module diode; một nguồn hỏng thì nguồn kia gánh, không gián đoạn.
- UPS DC: cấp 24V từ ắc‑quy khi mất điện lưới, cho phép dừng máy an toàn hoặc chạy tiếp thời gian ngắn.
- Giám sát điện áp: một rơ‑le/tín hiệu báo khi 24V tụt dưới ngưỡng, đưa về PLC để cảnh báo sớm trước khi cả tủ "đói điện".
Không phải máy nào cũng cần tất cả; chọn theo mức độ quan trọng và hậu quả khi mất điều khiển.
Tình huống kỹ thuật tham khảo
Minh họa dưới đây là một phương án tham khảo theo tư duy thiết kế MINATA; thông số và cấu hình cuối cùng phải được xác nhận theo hồ sơ, tiêu chuẩn và thiết bị thực tế.
Trên một cụm máy MINATA, đầu vào 220VAC qua MCB riêng vào một SMPS 24V chọn dư so với tổng tải (áp dụng đúng phép cộng tải + 30% ở trên). Từ nguồn, thanh phân phối 24V chia thành các nhánh có bảo vệ: nhánh cấp cho AX‑308E và module I/O, nhánh cảm biến, nhánh cuộn rơ‑le/van (dòng đỉnh cao nhất, đặt gần nguồn), nhánh HMI/đèn.
Với các cụm quan trọng, MINATA thêm module đệm để PLC không reset khi lưới chớp, và đưa một tín hiệu giám sát điện áp 24V về ngõ vào PLC. Nhờ vậy khi nguồn bắt đầu yếu, hệ cảnh báo sớm thay vì để người vận hành đoán mò giữa một mớ lỗi chập chờn — đúng tinh thần "đừng để tủ đói điện âm thầm".
Sai lầm thường gặp
- Chọn nguồn vừa khít tổng tải, không dự phòng → sụt áp lúc cao điểm.
- Bỏ qua dòng khởi động, đóng mọi tải cùng lúc.
- Cho tất cả tải chung một nhánh, không bảo vệ riêng → một chập kéo sập cả tủ.
- Đi dây 24V/0V tiết diện nhỏ chạy xa gây sụt áp.
- Nối đất 0V nhiều điểm tùy tiện gây vòng đất, nhiễu.
- Máy quan trọng nhưng không có đệm/giám sát, PLC reset vì lưới chớp.
Checklist nguồn 24VDC
- [ ] Cộng đủ dòng mọi tải 24V, thêm 25–30% dự phòng.
- [ ] Dùng SMPS gắn ray, có bảo vệ quá tải/ngắn mạch/quá nhiệt.
- [ ] Tính đến dòng khởi động; cân nhắc bật tải lệch nhau.
- [ ] Đầu vào AC qua MCB; các nhánh 24V có bảo vệ riêng.
- [ ] Dây +24V/0V đủ tiết diện, màu quy ước, sụt áp trong ngưỡng.
- [ ] Nối đất 0V một điểm theo hướng dẫn hãng.
- [ ] Máy quan trọng: cân nhắc buffer/redundancy/UPS + giám sát điện áp.
Một mẹo bảo trì: dán nhãn ngay tại bộ nguồn ghi tổng tải thiết kế và ngày lắp, để lần mở rộng sau người kỹ thuật biết còn bao nhiêu dư địa mà không phải đo lại từ đầu. Nguồn là nơi dễ bị "âm thầm quá tải" khi máy được thêm thiết bị qua nhiều năm.
Bộ nguồn 24VDC là thứ ít được chú ý nhất nhưng đứng dưới mọi thiết bị trong tủ. Chọn dư một chút, chia nhánh và giám sát tử tế là bạn đã loại bỏ được cả một họ lỗi "chập chờn không rõ nguyên nhân" khó chịu nhất khi vận hành.
