MINATAと学ぶオートメーション #08：エネルギー隔離 — 機械修理前のロックアウト・タグアウト7手順
STOPを押す、HMIを閉じる、制御スイッチをOFFに回す——これらは機械を論理の上で止めるだけである。電源が切り離されたことも、空気が排出されたことも、吊られた荷が支えられたことも、ばねが力を失ったことも保証しない。保全作業の危険は、たいてい「機械が止まっている」と「危険なエネルギーがすべて制御されている」の間の隙間にある。
ロックアウト・タグアウト（LOTO）は、人が作業している間に機械が予期せず起動したり、蓄えられたエネルギーが放出されたりすることを防ぐ、エネルギー制御の仕組みである。
本稿はLOTO手順の考え方と構成を説明する。設備ごとの手順、権限を与えられた作業者への教育、事業所に適用される法令・規格の要求に代わるものではない。
なぜ停止ボタンは隔離点ではないのか

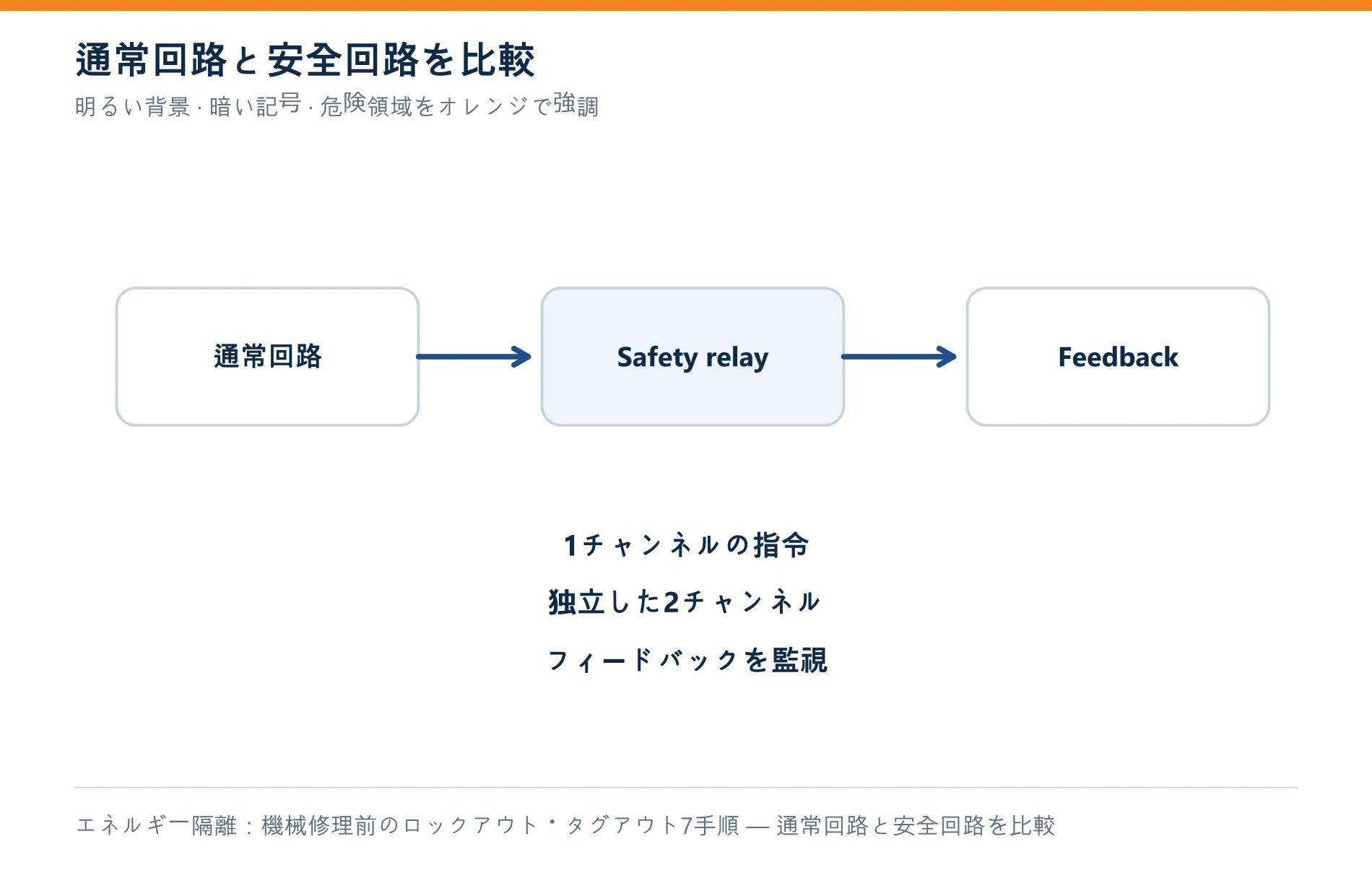

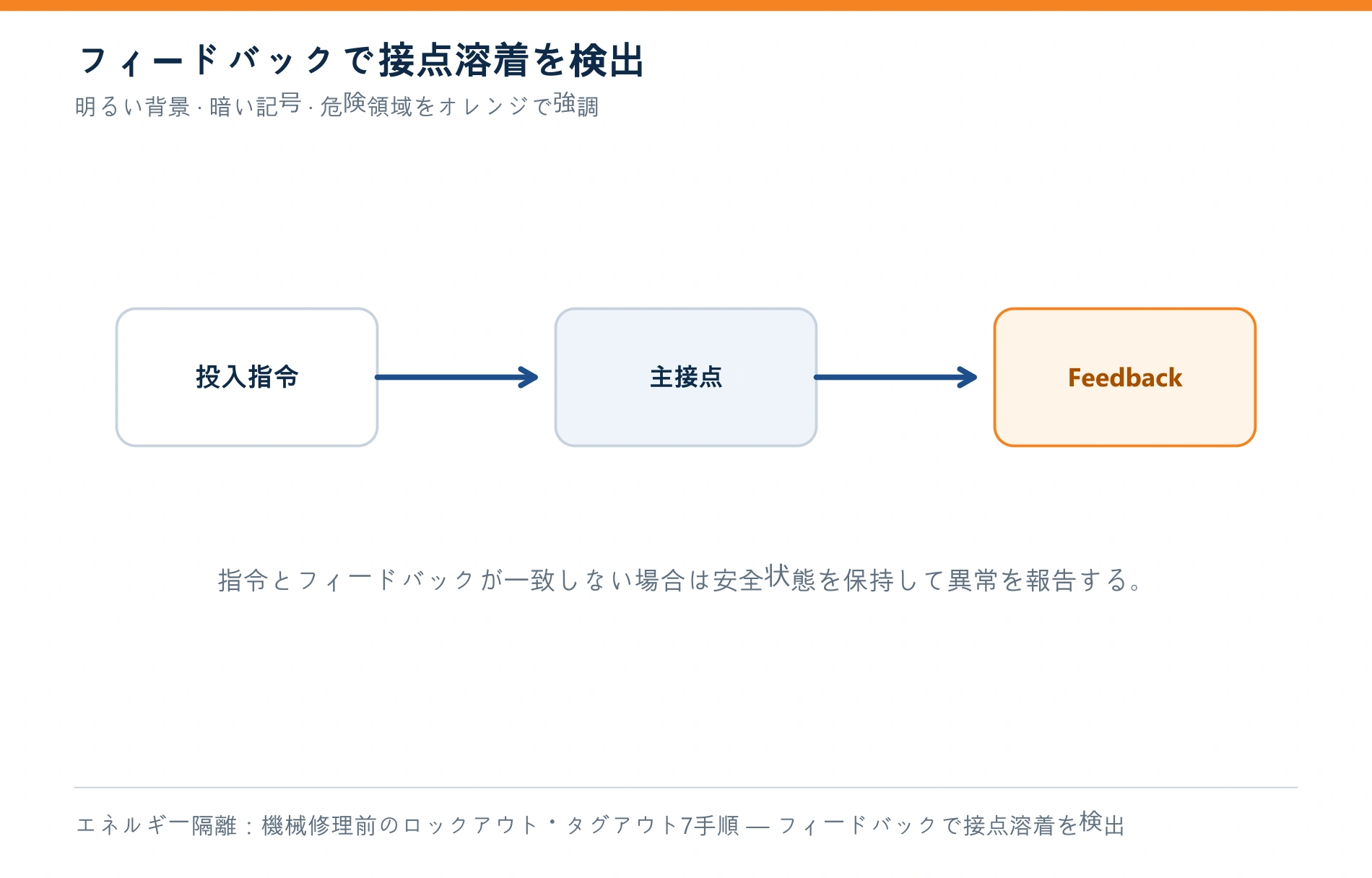

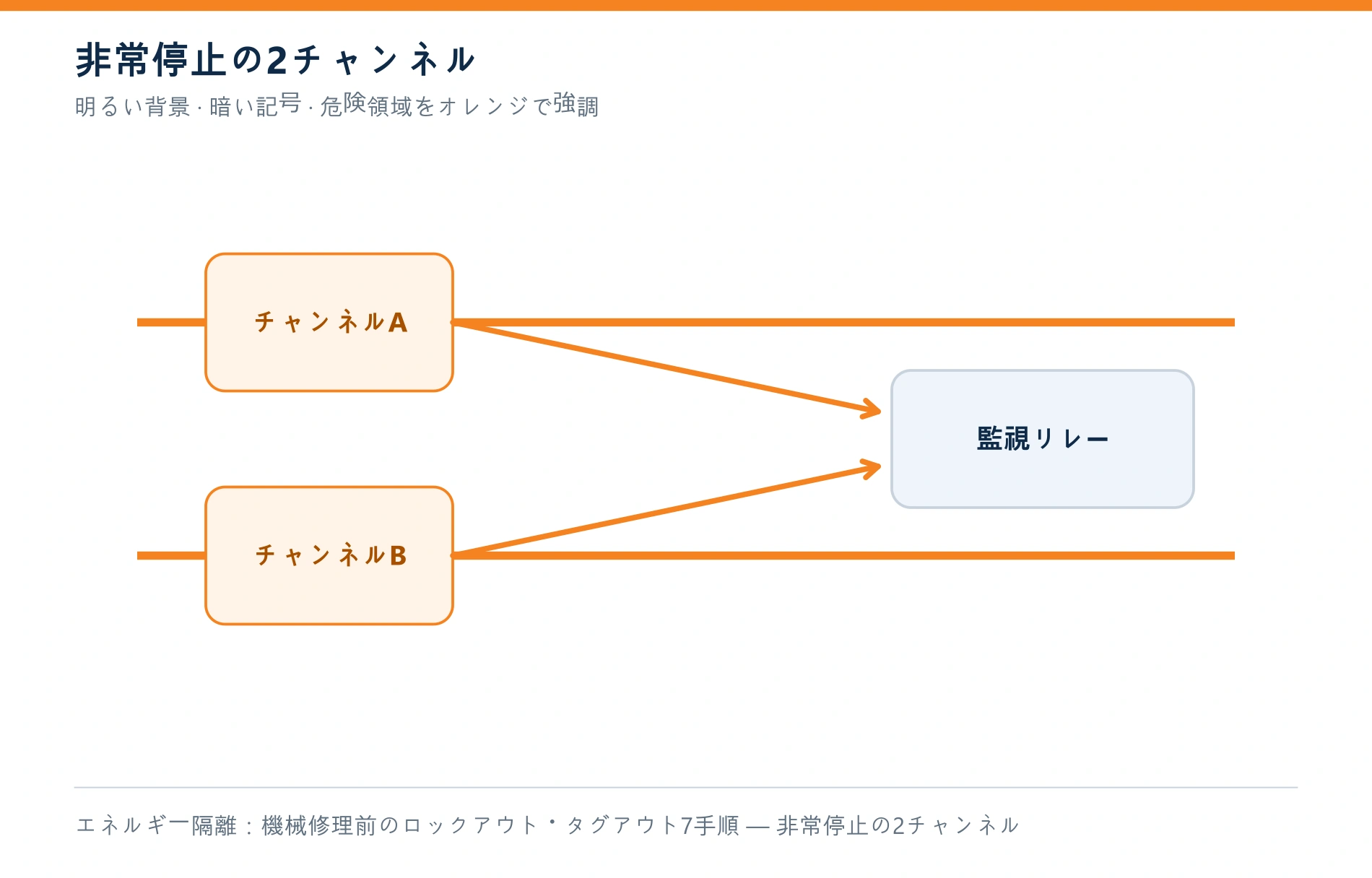

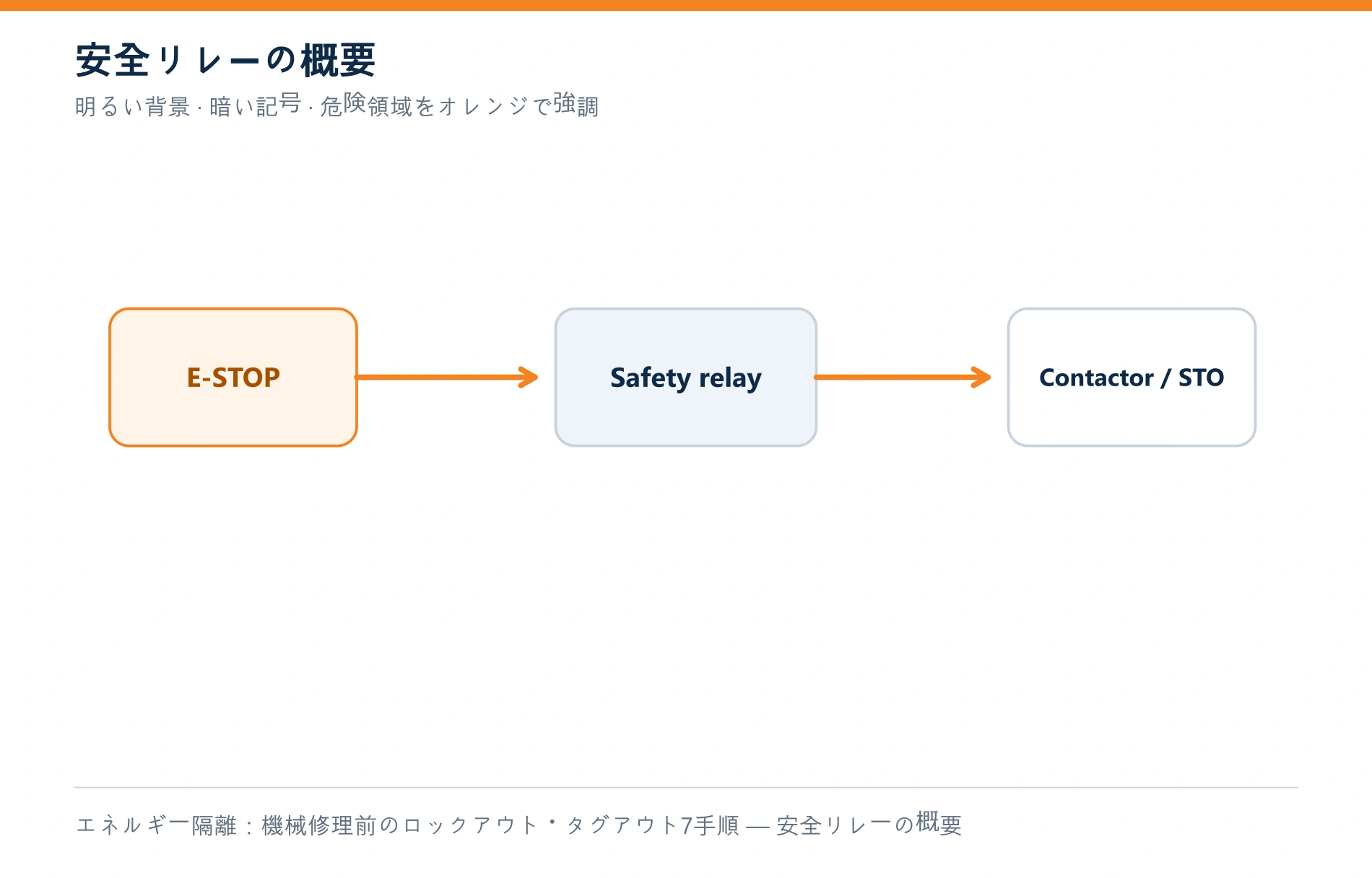

押しボタン、セレクタスイッチ、HMI、インターロックは、いずれも制御回路に属する。PLCの不具合、溶着した接点、別の操作盤からの操作、再起動の指令によって、出力は変わりうる。OSHA 1910.333は、押しボタン、セレクタスイッチ、インターロックのような制御回路の機器を、設備を無電圧にする唯一の手段として用いてはならないとしている。
エネルギー隔離装置は、エネルギーが機械へ届くことを物理的に妨げるものでなければならない。施錠できる断路器、隔離弁、機械的なブロックやピン、あるいはそれに相当する装置である。STARTボタンに札を掛けても、そのボタンが隔離点になるわけではない。
機械のエネルギーマップから始める
設備ごとの手順には、エネルギーの種類、大きさ、隔離点の位置、残留エネルギーの処理、確認の方法を書く。電気・空圧・機械の図面を持って機械を一周すると、主盤の前で考えるよりも多くの供給源が見つかる。
| エネルギー源 | 自動機での例 | 手順が定めるべき管理方法 |
|---|
| 電気 | 主電源、UPS、逆送電、DCリンク | 断路・隔離、施錠、無電圧の確認 |
| 空圧 | 空気タンク、弁の分岐、荷を保持するシリンダ | 供給弁の施錠、排気、再加圧の監視 |
| 油圧 | アキュムレータ、シリンダ、軸上の荷 | 隔離、圧抜き、落下に対する機械的な固定 |
| 機械 | 圧縮ばね、フライホイール、回転軸 | 解放、ブロック、拘束、または安全な位置へ移す |
| 重力 | リフタ、金型、把持部 | 下ろす、または設計されたピンや架台で支える |
| 熱・化学 | ヒータ、蒸気、加圧された流体 | 隔離、冷却、抜き取り、状態の確認 |
OSHA 1910.147は電気だけでなく、機械、油圧、空圧、化学、熱その他のエネルギーを対象としている。エネルギーが再び蓄積しうる場合、危険が存在する間は確認を続けなければならない。

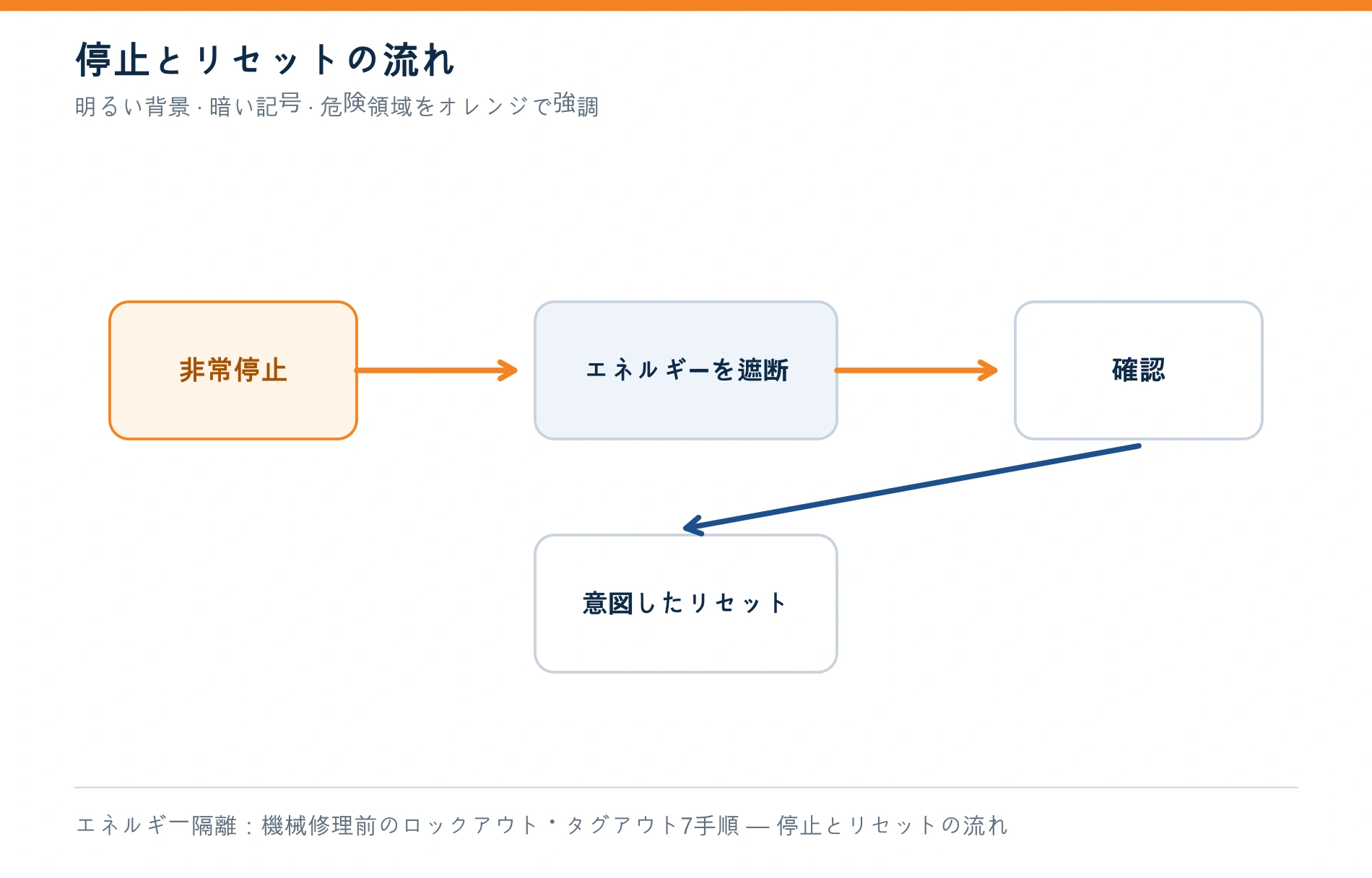

管理された隔離の7手順
実際の順序は事業所と設備の手順に従うが、骨格は次のとおりである。
1. 準備する
作業範囲、すべてのエネルギー源、隔離点、権限を与えられた作業者、影響を受ける作業者、生産の状態を明確にする。図面、LOTO票、改造履歴を読む。改造後も古い表示が正しいと決めつけない。
2. 通知し、通常の手順で停止する
影響を受ける作業者へ通知し、運転手順書の順序どおりに停止を完了し、手順が許すなら残留エネルギーが小さくなる位置へ機構を移す。順序を守って止めることで、新たな吊り荷、閉じ込め圧力、製品の噛み込みを作らずに済む。
3. 供給源を一つずつ隔離する
特定したすべての隔離装置を操作する。主断路器がOFFの盤にも、UPS、別盤からの24 VDC、シールド付きの通信線、補助の逆送電が残っていることがある。閉じた弁でも、機械側に圧力が残ることがある。
4. 個人の錠と札を取り付ける
権限を与えられた作業者が、手順に従って施錠・表示装置を取り付ける。錠は隔離装置を安全な位置に保持し、札は誰が管理しているかを示し、操作を禁じる。作業に加わる全員が個人責任の仕組みで守られなければならない。口頭の連絡は錠による管理の代わりにならない。
5. 蓄えられたエネルギーを放出または拘束する
空気と圧力を抜き、コンデンサは製造者の指示に従って放電を待ち、荷をブロックし、ばねを解放し、あるいは設計された装置で機構を拘束する。OSHAは、危害を及ぼしうる残留エネルギーを、放出、遮断、拘束、その他の方法で安全な状態にすることを求めている。
6. 隔離を確認する
作業を始める前に、権限を与えられた作業者が、隔離と無エネルギー化が有効であることを確認する。手順に従って起動指令を試したうえで制御を安全な状態へ戻すこと、無電圧を測定して確認すること、圧力計、排気弁、機械的ブロックの状態を確認することなどが含まれる。一つの表示をすべての供給源の根拠にしてはならない。
7. 作業を行い、管理を維持する
長時間の作業、交代、複数の班が関わる場合は、グループLOTOと引継ぎの手順によって責任と施錠の状態を維持する。圧力やエネルギーが再び蓄積しうるなら監視を続ける。最初の確認は、その日の作業全体を保証しない。
「エネルギーがない」ことを供給源ごとに確認する
大切なのは、すべての表示がゼロであることを見ることではなく、危険のそれぞれが作業できる程度に制御されていることを示すことである。
- 電気：設備が起動できないことを確認し、接触することになる部分を適切な試験器で調べる。誘導電圧と逆送電に注意する。
- 空圧・油圧：圧力、排気経路、弁の位置、圧力が戻りうるかを確認する。故障した圧力計は単独の根拠にならない。
- 重力：荷が下ろされているか、承認された耐荷重の部材でブロックされていることを確認する。制御弁やブレーキに頼らない。
- 機械：回転部が完全に止まるのを待ち、ばねやカウンタウェイトを拘束し、伝動部を確認する。
事例：立形シリンダのセンサ交換
機械はSTOPし、制御電源も切ってあるが、シリンダは上方の治具を保持したままである。電気の断路器だけを施錠すると、ホースを外したときや弁が漏れたときに荷が落ちうる。エネルギーマップには電気、空圧、重力を含め、手順では隔離弁と排気弁、荷のブロック方法、圧力の確認方法、作業後にブロックを外す条件を定める。
この事例が示すとおり、LOTOは「赤い錠の一式」ではない。機械のエネルギーモデルを、隔離点と確認の証拠に置き換えたものである。
復旧もまた危険な工程である
エネルギーを戻す前に：
- 作業が完了し、工具や異物が取り除かれていることを確認する。
- 防護をもとに戻し、制御を適切な状態へ戻す。
- 全員が危険区域から出ているか、安全な位置にいることを確認する。
- 正しい権限と手順で錠と札を外す。他人の錠を勝手に外さない。
- 再起動の前に、影響を受ける作業者へ通知する。
- 順序に従ってエネルギーを供給し、管理された状態で機能確認を行う。
OSHAは、LOTO装置を外す前に機械の周囲を点検すること、作業者が安全な位置にいること、影響を受ける作業者へ通知することを求めている。錠を取り付けた本人が不在の場合は、あらかじめ定められた例外手順による。現場での口頭判断で処理してはならない。
手順に多い五つの弱点
- 電源だけを挙げ、空圧、重力、蓄積エネルギーを落としている。
- STOP、HMI、インターロックを隔離点として使っている。
- 改造後、隔離点の表示が図面や現物と合っていない。
- 施錠はするが、隔離が有効かを確認する手順がない。
- グループLOTO、交代、請負業者、再蓄積するエネルギーの規定がない。
良い手順は、教育を受けた人が正しい点、正しい方法、正しい証拠を特定できる程度に具体的である。あわせて、LOTOの仕組みには教育、定期的な点検、そして設備や作業が変わったときの見直しが必要である。
設備のLOTO票を見直すチェックリスト
- エネルギーの種類と大きさがすべて特定されている。
- 供給源ごとに番号を付けた隔離点があり、図面または写真で示されている。
- 残留エネルギーの放出、拘束、ブロックの方法が明確である。
- 供給源ごとに確認方法がある。
- 権限を与えられた作業者と影響を受ける作業者の役割、通知の方法が定められている。
- 複数人、複数班、交代、請負業者に関する規定がある。
- 錠を外し、機械を復旧する順序がある。
- 改造後、または現場で相違が見つかったときに票を見直している。
LOTOの核心は、作業している人が持つ管理権と、危険なエネルギーがその人に届かないという証拠である。錠、札、図面、確認が一つの仕組みを成していなければならない。どれか一つが欠ければ、「止まっている」機械は、まだ保全して安全な機械ではない。
公開参考資料
- OSHA, 1910.147 — The control of hazardous energy (lockout/tagout): https://www.osha.gov/laws-regs/regulations/standardnumber/1910/1910.147
- OSHA, 1910.333 — 作業方法の選定と使用。
