インターロック回路：衝突を防ぐ相互ロック

あるモーター正逆転回路が二つの電磁接触器を使う：一つは正転、一つは逆転（三相のうち二相を入れ替える）用。据付者がインターロックを忘れる。ある日、操作ミスで両方の電磁接触器がほぼ同時に閉じる——二相が主接点を通じて短絡し、短絡電流が跳ね上がり、ブレーカーが動作する。もし遅ければ接点が破裂していた。この事故全体が、一つの小さな要素——インターロック回路——で防げる。

インターロックは、互いに排他的な二つ（以上）の状態が決して同時に起こらないようにする。二つの逆転接触器、スターとデルタの接触器、二つの供給電源——同時投入が故障となる対——はすべてインターロックが要る。これは、複数モードを持つほぼあらゆる機械で自己保持回路（#21）と並ぶ基本の安全回路だ。

本記事では、クロスロックによる電気的インターロックの原理、なぜ機械的インターロックも要るか、切替遅延の概念、正逆転回路とスターデルタ回路への適用、そしてPLCでのインターロックの仕方を説明する。

本記事は原則を述べる。危険な負荷と安全要件では、インターロック手段（電気、機械、安全回路）の選定はリスクアセスメントと適用規格に従うこと。

原理：NC接点によるクロスロック

もっとも一般的な電気的インターロックはクロスインターロック：一方のコイルのNC接点を他方のコイル回路に直列に入れる。

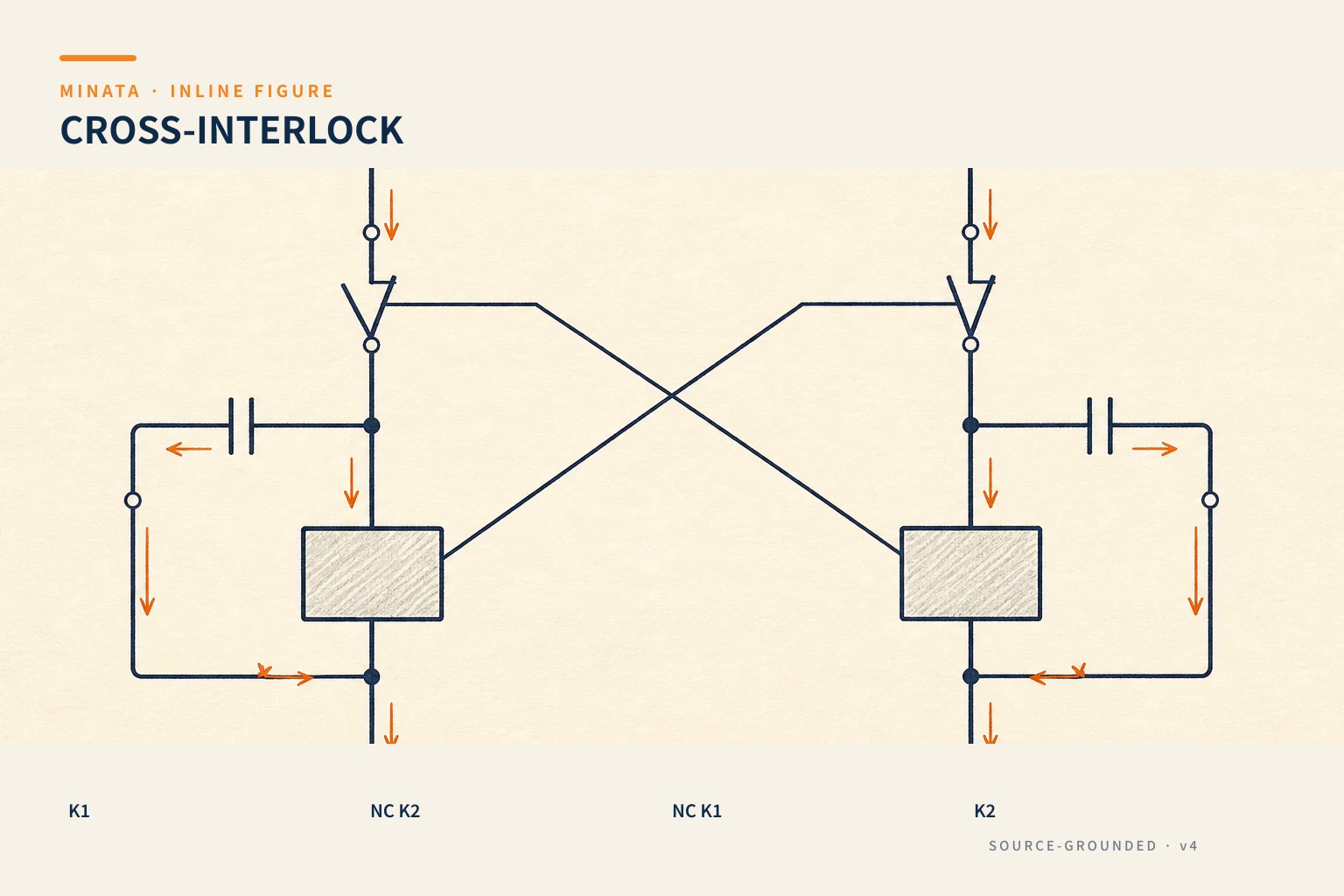

クロスインターロック回路：コイルK1がK2のNC接点と直列、その逆も同様、各コイルに自己保持回路

二つのコイルK1とK2を考える：

K1のコイル回路はK2のNC接点を通る。
K2のコイル回路はK1のNC接点を通る。

K1が閉じると、（K2回路にある）K1のNC接点が開く → Start2を押してもK2は通電できない。同様にK2が閉じるとK1がロックアウトされる。こうして、あらゆる瞬間に二つのコイルのうち一つしか閉じられない——排他条件がハードウェア自身によって保証され、作業者の正しい操作に依存しない。

各コイルはボタンを離した後も状態を保つため、なお独自の自己保持回路（#21）を持つ。インターロックは各回路に「他方のコイルが解除されていること」という条件を加えるだけだ。

なぜクロスロックにNOでなくNC接点を使うか？「他方のコイルがオフなら私は閉じてよい」という条件が欲しいからだ。他方のコイルのNC接点は、そのコイルがオフのとき閉じ（導通し）、そのコイルが閉じるとすぐ開く——まさに必要な論理だ。誤ってNOで配線すると正反対の結果になりロック効果を失うので、ここは図面上と配線時によく確認すべき所だ。

なぜ電気的インターロックだけでは不十分か

NC接点による電気的インターロックは非常に良いが、弱点がある：電磁接触器の主接点が溶着（アークで溶着、機械的に固着）すると、電気状態が現実を反映しないことがあり、電気的インターロックが迂回されうる。危険な負荷（大型モーターの逆転）には、さらに次が要る：

機械的インターロック： 二つの電磁接触器の間の物理機構で、一方が閉じると他方の閉を機械的に阻止する。多くのメーカーが同系列の二接触器の間に取り付ける機械的インターロックキットを市販している。
強制ガイド式補助接点によるインターロック： 補助接点が主接点に強制的に連結された電磁接触器を使い、補助の状態が主の状態を忠実に反映するようにする。

実用的な原則：電気的インターロックが第一層、機械的インターロックが溶着時のバックアップ層だ。負荷が危険なほど両方が要る。

切替遅延：瞬時に反転しない

二つの排他状態の間を切り替えるとき（例：正転から逆転へ）、瞬時に反転しない。解除したばかりの電磁接触器は、アークが完全に消え接点が決然と開くのに時間が要る。他方がすぐ閉じると、両方が導通する瞬間がありうる。だから：

「これを解除」と「あれを閉じる」の間に時間遅延を加える（通常はタイマーリレー#25、またはPLCのタイマーで）。
モーター逆転では、この間が反転前にモーターを減速させ、過大な電流と機械的衝撃を避ける。

インターロックが「同時でない」を担い、遅延が「安全な切替」を担う——互いを補う二つの事柄だ。

適用：正逆転とスターデルタ

インターロックは、これから学ぶ二つの古典的回路の基礎だ：

正逆転（#23）： 二つの相入替接触器は、相を短絡しないよう必須でクロスロック（電気＋機械）する。もっとも重要なインターロック応用だ。
スターデルタ始動（#24）： スター接触器とデルタ接触器は同時に閉じてはならず（短絡を起こす）、やはりクロスロックし、スター→デルタ切替のタイマーリレーを添える。

広く見れば：「両方オンで壊れる」二つの機構／状態があるときは、すぐインターロックを考える。

シーケンスインターロック：正しい順序を強制する

「相互排他」型（同時でない）のほか、インターロックにはシーケンスインターロック型もある：ある機構は、別の機構が正しい状態にあるときにだけ動作を許される。現場の例をいくつか：

ポンプは呼び水がある／弁が開いているときだけ回る： 「弁開」接点をポンプの運転許可条件に入れ、空運転を避ける。
主軸はガードが閉じているときだけ回る： ガード扉安全スイッチ接点（#18）を許可回路に直列に——扉が開くと回せない。
刃はクランプが全閉のときだけ下がる： #18の例のように、「クランプ閉」センサー信号を条件に使う。

本質的には、これはなお「許可回路に条件接点を直列に入れる」——だが二つのコイルを互いにクロスロックする代わりに、一つのコイルを別の機器／条件の状態にロックする。非常に多くの危険な操作ミスが、許可回路に正しいインターロック条件を一つ加えるだけで防がれる。

安全および外部機器とのインターロック

インターロックは一つの盤に閉じない。しばしば安全回路や外部機器とつながる：

安全回路と： 安全条件（非常停止、ガード扉、安全マット）を「ハードインターロック」として取り込む——満たされない条件があれば、PLCに達する前にハードウェアで運転許可を切る（#09、#10の精神）。
機械／ステーション間： ラインでは、下流のステーションが「準備できていない」信号を送り、上流の供給をロックできる——詰まりや衝突を防ぐ機器間インターロック。
電源／空気／水と： 補助条件が欠けるとき（空気圧低下、欠相——監視リレー#11を使う）機械が走らないようロックする。

設計時は、各機構についてあらゆるインターロック条件を明確に列挙し（何が正しければ私は動作を許されるか）、電気図とPLC論理の両方で一貫して表す。この一覧は、後でI/O表と安全マトリクスを作る基礎でもある。

PLC内のインターロック

PLCで制御するとき、インターロックはなお、しかも二層で保たなければならない：

プログラム内で： 出力K1を閉じる条件は「K2がオフ」を含み、その逆も。セット／リセット論理に明確に書く。
ハードウェアでもインターロックを保つ： 危険な負荷ではソフトウェアだけに頼らない——二つのコイル間のNC接点による電気的インターロックや機械的インターロックをなお保つ。理由：ソフトウェアのバグ、固着したビット、PLCの故障が同時投入を招いてはならない。

これは「安全はPLCの中だけにあるのではない」原則の古典的な例だ——ハードウェアで遮断すべき非常停止（#09）と同じだ。

参考となる技術シナリオ

以下の図はMINATAの設計思想に沿った参考案である。最終的な定格と構成は、実際の資料・規格・機器に照らして確認すること。

両方向に走る必要のあるMINATAのコンベヤセルでは、二つの逆転接触器をNC接点でクロスロックし、機械的インターロックキットを取り付ける。Delta AX-308Eでは、論理も他方がオフのときだけ一方向の投入を許可し、反転前にベルトが完全に止まるよう時間遅延を挿入する。

三層——電気的インターロック、機械的インターロック、ソフトウェア条件——のおかげで、作業者が乱雑にボタンを押しても信号故障が起きても、二つの電磁接触器は決して同時に閉じない。これがまさに、冒頭の相短絡事故で欠けていたものだ。

よくある誤り

互いに排他な二接触器のインターロックを忘れる → 相短絡、短絡。
危険な負荷にソフトウェアインターロックだけを使い、ハードウェアインターロックを省く。
機械的インターロックがなく、電気接点に全面依存（溶着リスク）。
遅延なしで瞬時に反転 → アークが消える前に他方を閉じる。
インターロック接点を誤配線（NCでなくNOを使う）→ ロック効果を失う。
状態を切り替える際シーケンス条件を忘れる（空運転ポンプ、未クランプで刃が下がる）。

インターロックチェックリスト

[ ] 二つの排他状態：二コイル間のNC接点でクロスロック。
[ ] 危険な負荷：機械的インターロックや強制ガイド接点を追加。
[ ] 状態切替時に遅延を持つ（瞬時に反転しない）。
[ ] PLCでは：排他条件を論理に、かつハードウェアインターロックも保つ。
[ ] インターロック接点の正しいNC/NOを確認。
[ ] モーター逆転：反転前に十分な減速時間。
[ ] 各機構のあらゆるインターロック条件を明確に列挙し、電気図とPLC論理で一貫して表す。

インターロックは「もっとも安価でありながら最も価値ある」安全回路の一つだ：数個のNC接点が短絡・爆発・機器損傷を防ぐ。二つのものが「両方オンで壊れる」ときは、それらを互いにロックする——電気で、そして危険な負荷では機械でも。そして機構が「他方の条件が正しいときだけ走ってよい」ときは、その条件を許可回路に配線する。それがインターロックの精神のすべてだ：許されないものをロックアウトし、条件を満たすものを許可する。
