MINATAと学ぶオートメーション #30：制御回路図 — 開閉の論理を読み・組む

制御回路図：開閉の論理を読み・組む

動力回路図（#29）が負荷へエネルギーを運ぶ「電気の配管」なら、制御回路図はいつ入れ、いつ切るかを決める「頭脳」だ。同じモーター、同じ電磁接触器——だが、それがどう始動し、どう停止し、どの保護が切り、作業者が表示灯で何を見るかを定めるのは制御回路だ。ここは、学んだあらゆる論理概念（自己保持、インターロック、時間）が出会う場所だ。

制御回路図（制御回路）は小電流回路を描く部分だ：押しボタン、補助接点、保護接点、リレー／電磁接触器コイル、表示灯、タイマ。動力回路とは分かれているが、同じ名の機器を通じて密接に結びつく：ここのコイルが動力側の主接点を制御する（#29）。

本記事では、完全なモーター始動器の制御回路——自己保持回路から運転／故障灯まで——を組み、各分岐の読み方、動力図との協調、制御回路を設計するときのよくある誤りを説明する。

本記事は原則を述べる。安全の詳細（非常停止、安全回路）と具体的機器は、リスクアセスメントと適用規格に従うこと。

始動器制御回路の構造

図を見ると、モーター始動器の制御回路はいくつかの分岐からなる：

分岐1 — 自己保持回路（#21）： Stop（S0、b/NC接点）を直列、Start（S1、a/NO）をKM1自己保持補助接点と並列、それから過負荷保護接点F1（b/NC）、コイルKM1へ。
運転灯の分岐： KM1補助接点（a/NO）が緑の「運転中」灯へ給電。
故障灯の分岐： F1接点（a/NO、97-98）が赤の「過負荷」灯へ給電。

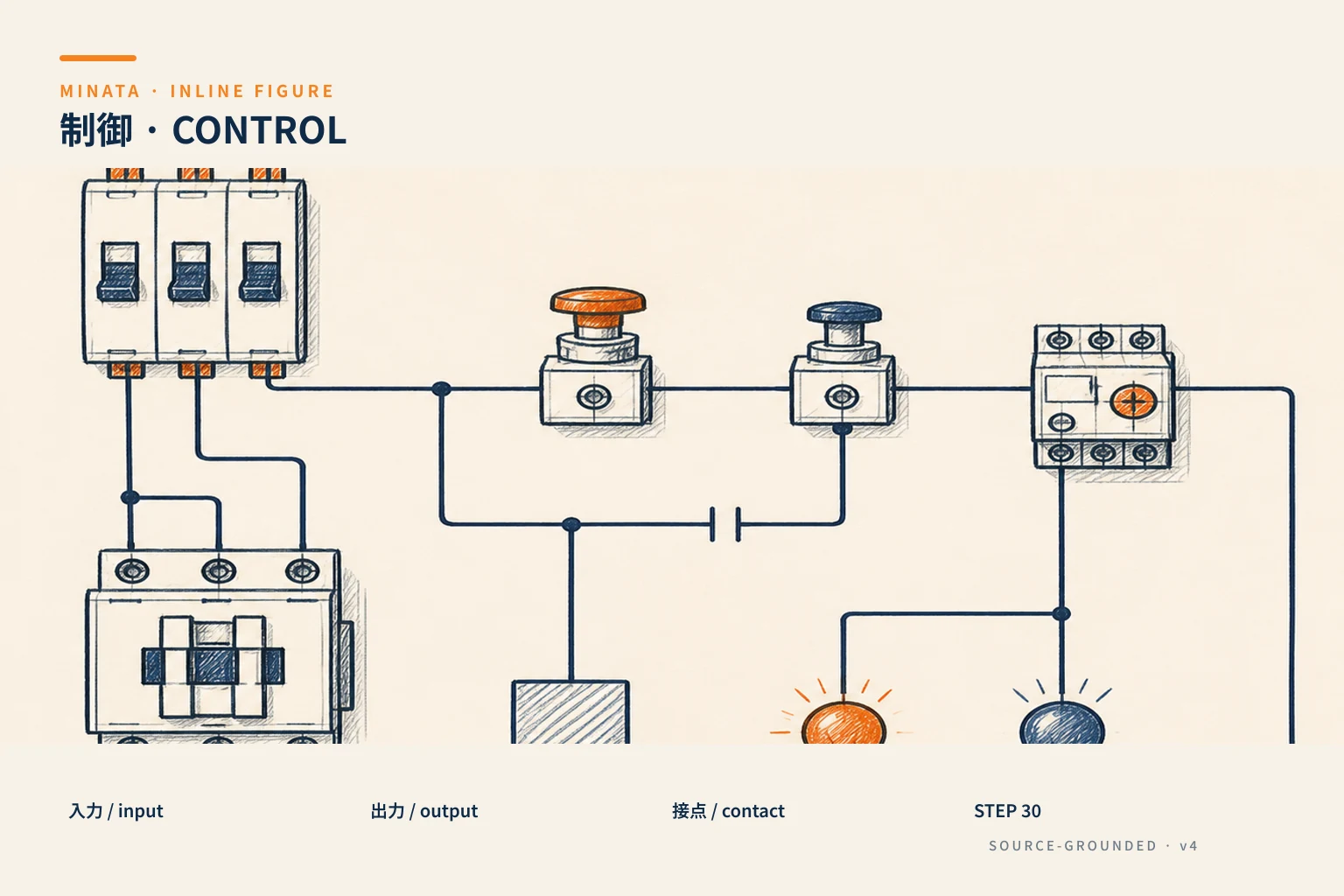

始動器制御回路：Stop、Start、過負荷F1、コイルKM1の自己保持分岐、運転灯と故障灯の分岐

分岐1を文として読む（#27のJIS記号を使い）：「Stop未押下（S0閉）、かつ（Start S1押下またはKM1自己保持）、かつサーマルリレー未動作（F1閉）→ コイルKM1へ給電」。これは何度も出会ったまさにモーター始動回路で、いま表示灯まで完全に描いたものだ。

制御回路を読む：分岐ごと、左から右へ

#26の規則をそのまま適用する：

各分岐を左 → 右に読む： 左に条件（接点）、右のN母線の隣に結果（コイル／灯）。
分岐を上 → 下に読む： 通常、上の分岐が主論理（コイル）、下の分岐が補助（表示灯、信号）。
同じ名の接点＝同じ機器： KM1は分岐1（コイル）、自己保持分岐（補助接点）、運転灯分岐（別の補助接点）に現れる——すべて同じ電磁接触器KM1のもの。

体系的な読み方のおかげで、論理がすぐ見える：KM1が閉じると緑灯が点く。F1が動作するとKM1を切り（モーター停止）赤灯を点ける。わずかな分岐から完全な状態の絵が得られる。

動力図との協調

これが重要な接点だ（#29）：

制御回路のKM1コイル → 動力回路のKM1主接点を制御 → モーターを開閉。
サーマルリレーF1が動力回路で電流を測る → 制御回路のF1接点（コイル分岐でb、故障灯分岐でa）。

だから故障探しでは、常に二つの図面を並行して読む。例えば緑灯が点く（KM1通電）のにモーターが走らない → 動力回路の主接点か相を疑う（#29の状況そのもの）。二つの図面が互いを補い完全な絵を作る。

制御回路に機能を追加する

基本回路は、条件／分岐を加えて容易に拡張できる：

非常停止と安全回路： 非常停止・安全扉のNC接点をコイルへの経路に入れる——ただし安全はこの制御回路だけでなくハードウェアで切らねばならない（#09）。
インターロック（#22）： 排他コイルのNC接点を他方のコイル回路に加える。
タイマ（#25）： 遅延やシーケンスにタイマーリレーを加える。
モード選択： Auto/Manualの切換スイッチが各モードの条件分岐を加える。
さらなる表示灯／信号： 状態をHMI、PLCへ報告。

あらゆる拡張はなお「正しい分岐に条件接点を加える」原則に従い——基礎の自己保持＋保護の構造を壊さない。

表示灯と状態信号の役目

制御回路では、表示灯は装飾でなく作業者への情報のチャネルだ（#09）。合理的な灯の配置は、盤の面を見るだけで機械がどこにいるかを分からせる：

緑「運転中」灯： 電磁接触器の補助接点から、またはより良くは実フィードバック（VFD運転中、動き検出センサー）から——「嘘をつく灯」を避ける。
赤「故障」灯： 機械を止める故障（過負荷F1、欠相、安全）を集める——作業者は赤を見て介入が要ると知る。
黄「警告」灯： まだ機械を止めないが注意の要る異常。

灯のほか、制御回路は状態信号をPLC/HMIへ出力する：「閉じた」を報告する補助接点、イベント記録用の故障信号。これらの信号が「無言の」盤を自己報告する系へ変え、運転と保守を当て推量でなく能動的にする。良い灯／信号の設計は、体裁のための付け足しでなく、きちんとした制御回路の一部だ。

制御回路の供給電源

制御回路は通常、動力回路と分けて24VDC（電源装置経由、#15）か220VAC（制御変圧器／ヒューズ経由）から供給される：

24VDCは現代のPLC／センサー／HMIのある回路に一般的——安全で小型。
制御変圧器経由の220VACは、AC電磁接触器コイルの伝統的な機器回路によく見る。
制御回路は独自の小型ヒューズ／ブレーカーを持ち、一つの短絡が盤全体を落とさないようにする。

制御電源を盤全体で一貫して選び、コイル電圧を誤って取り付けないよう図面（#28）に明記する。

読みやすい制御回路を描く：いくつかの表現の規則

論理的に正しい制御回路でも、雑に描けば読みにくい。図面を読みやすく保守しやすくするいくつかの規則：

コイルを右に整列： あらゆるコイル／灯をN母線の隣（右）に置き、条件を左に集める。右の列を見れば図面に「結果」がいくつあるか分かる。
一分岐に一コイル： 各分岐は末端にコイル／灯を一つだけにし、複数の結果を一分岐に詰め込んで読みにくくしない。
機能ごとにまとめる： 関連する分岐（一つの始動器）を近くに置き、見出し／注記を付ける。
完全な相互参照（#26）： 各コイルの隣にその接点を含む分岐を列挙、接点の隣にコイルを含む分岐を記す。これがたどりを最も速くする。
一貫した分岐番号と電線番号（#28）： 図面が実際の盤に一致するように。
重要な条件を注記： 分岐の意図についての一行の注記（ベトナム語、または日本の顧客には日本語）が、次の人の速い理解を助ける。

良い図面は正しいだけでなく、読む人に運転の物語を語る——それがMINATAが引き渡しで目指す基準だ。

機器回路からPLCへ：同じ論理

機器で制御回路を学ぶうれしい点は、その論理がPLCへそのまま移ることだ。分岐1の自己保持回路はまさにSTのセット／リセットの対（#21）、直列の保護接点は式の中の条件になり、表示灯は実状態から取る出力になる。

PLCへ移るときの違い：

電線と機器が減る： 多くの中継リレーやタイマがソフトウェアの変数／ブロックで置き換わる。
より柔軟： 再配線でなくプログラム編集で論理を変える。
だが安全はなおハードウェアに： 非常停止、危険負荷のインターロックはなおハード回路を保つ（#09、#22）。

だから機器の制御回路を理解することは、PLCがあっても「時代遅れ」ではない——正しく安全なPLC論理を書くための、そして現場に非常に多い機器＋PLCの混在盤を読むための思考の言語だ。両方を押さえる人は、古い純リレー盤から現代のPLC盤まであらゆる盤を読める——現場であらゆる世代の機器を保守・統合するとき大きな強みだ。

参考となる技術シナリオ

以下の図はMINATAの設計思想に沿った参考案である。最終的な定格と構成は、実際の資料・規格・機器に照らして確認すること。

Delta AX-308Eを使うセルでは、一部の論理はなお機器レベル（安全回路、基本の自己保持）にあり、残りはPLCにある。制御図は両方を示す：安全／基礎の始動のための機器分岐と、PLCを接続する入出力（ボタン・センサーが入力、中継リレーが電磁接触器を制御して出力）。表示灯は#09の精神どおり実状態（電磁接触器のフィードバック、VFD）を取る。

明確な作図と一貫した番号付け（#28）のおかげで、保守者は機器部分とPLCとの接点の両方を読み、症状から条件へさかのぼって故障探しする——故障が制御回路、動力回路、プログラムのどこにあっても。

よくある誤り

制御回路を切り離して読み、動力回路との結びつきを忘れる。
コイル回路に保護接点（F1）を忘れる → 過負荷がモーターを切れない。
表示灯を実状態でなく指令から配線する（#09）。
非常停止／安全を制御回路だけに置き、ハードウェアを切らない。
制御電源に対しコイル電圧を誤る。制御回路に独自のヒューズがない。
自己保持／Stop優先の構造を壊すように回路を拡張する。

制御回路チェックリスト

[ ] コイル分岐：Stop（NC）直列、Start（NO）// 自己保持接点、保護（NC）直列。
[ ] 運転／故障灯を実接点／実状態から取る。
[ ] 同じ名の機器を動力図へたどる（#29）。
[ ] 非常停止／安全はこの回路だけでなくハードウェアで切る。
[ ] 制御電源は一貫し、個別保護を持ち、コイル電圧を明記。
[ ] 正しい分岐に条件を加えて拡張し、基礎の構造を保つ。
[ ] 運転／故障／警告灯を合理的に配置。状態信号をPLC/HMIへ出力。

制御回路は、機械の運転の意図が開閉の論理へ書かれる場所だ。それを読み・組めること——動力図との照合とともに——は、制御盤の「頭脳」と「筋肉」の両方を押さえることを意味し、後の段でPLC制御へ進む基礎だ。
