機器選定 #13：LMボールレール、リニアブッシュ、ローラガイド — モーメント荷重と環境で選ぶ
先に結論を述べます。スライドが剛性、精度、良好なモーメント荷重能力を要するならLMボールレールを選びます。機構が丸軸を使い、負荷が中程度で、単純で交換しやすい構造が必要ならリニアブッシュを選びます。自前のプロファイル・レール上を走る必要がある、粉塵がある、柔軟な機械アーキテクチャが必要ならローラガイドを選びます。ストロークや垂直荷重だけで案内を選ばないこと。偏心負荷、負荷中心位置、加速力、取付面こそが、多くのスライド組立が早期に壊れる箇所です。

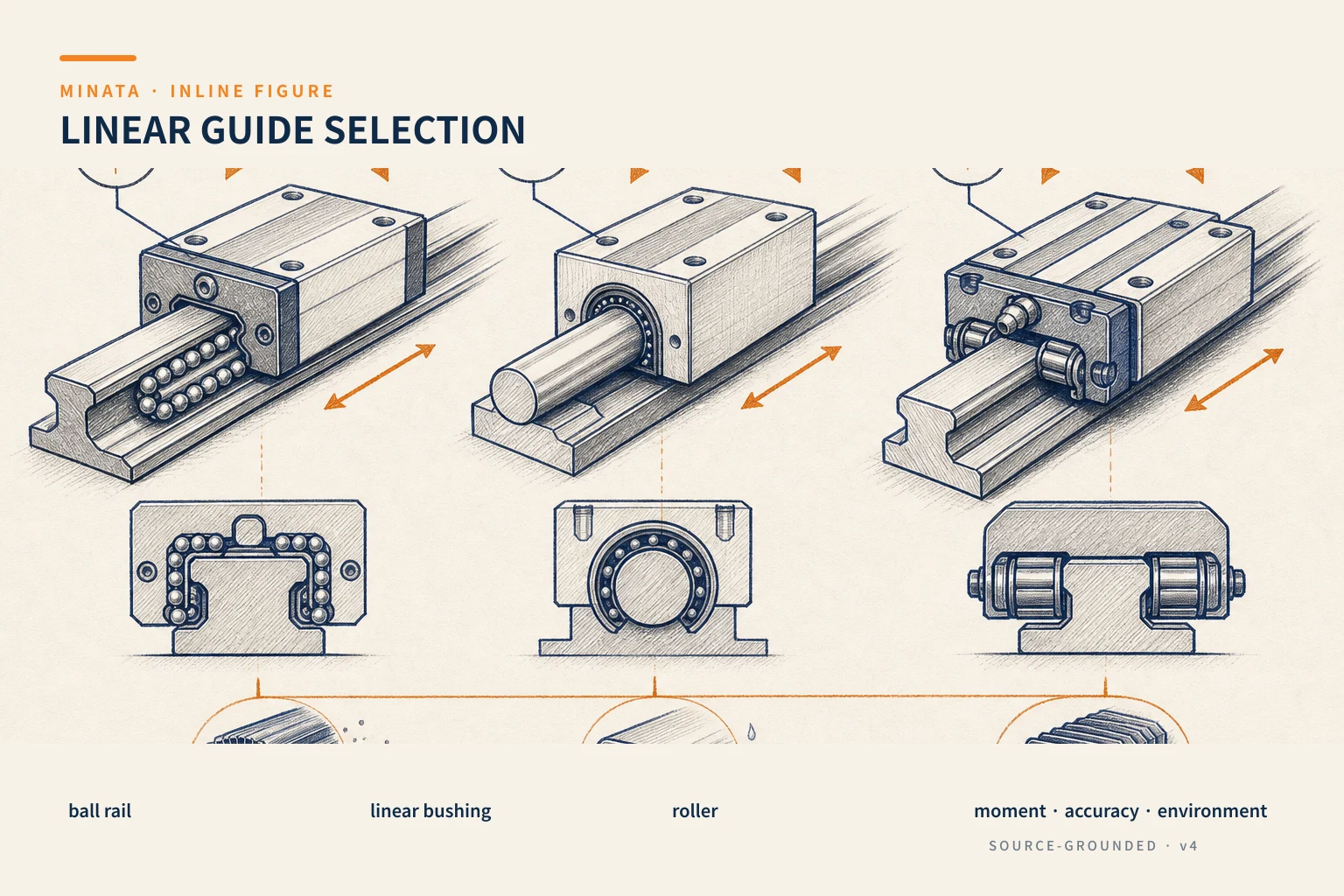

早見比較
| 項目 | LMボールレール | リニアブッシュ | ローラガイド |
|---|
| 構造 | プロファイルレールとボール・ローラ循環ブロック | 丸軸とボールブッシュ・すべりブッシュ | レール・プロファイル上を走る車輪・カムフォロア |
| 剛性、モーメント荷重 | 高、ブロック・レールと配置で選ぶ | 通常、回転を抑えるため二軸が必要 | レール、車輪間隔、フレームによる |
| 精度 | 取付面と予圧が適切なら良好 | 軸の真直度、支持、間隔による | プロファイル、車輪の遊び、調整機構による |
| 環境 | 条件に応じた保護・潤滑が必要 | 多くの材質・シールの変種あり | 開放機構に適し得る、粉塵・摩耗の処理は要る |
| 例 | 機械スライド、XY、精密治具 | 引き戸、単純機構、軽テーブル | 扉、搬送、プロファイル追従機構 |
案内への荷重は「何キログラムか」だけではない
テーブルは重量Wの負荷を運びますが、重心は通常、二つのブロックのちょうど間には位置しません。テーブルが張り出すとき、シリンダが偏心して押すとき、ケーブルが偏心して引くとき、加速するときに、転倒モーメントが現れます。そのモーメントは、レール、ブロック、配置の間隔で分担されます。同じ重量の二つの組立でも、一方が四つのブロックを離して置き、他方が背の高い治具の下に二つのブロックを近接して置くなら、寿命は大きく異なり得ます。
選ぶ前に、テーブルの平面図と側面図を描きます。二つのレールの間隔、同一レール上のブロック間隔、質量中心位置、加速力、加工力、ケーブル・チューブの引張点を記録します。次に、三軸まわりのモーメントを決めます。カタログは通常、定格荷重と許容モーメントを公表します。個々の数値を単独で比べるのではなく、メーカー独自の基準系を使います。
LMボールレール：剛性と制御された配置を優先
LMボールレールは、転動溝を持つレールと、ボールまたはローラを循環するブロックから成ります。THKはLMガイドを、転動体を使う直動案内要素とし、ブロック、レール、循環ボールから成ると説明します。レール・ブロック構造は複数方向の荷重を受け、機械スライド、位置決め軸、自動治具、繰り返し運動を要する機構に馴染みのある選択です。
LMレールの強みは、大きなブロックを買っただけでは現れません。取付面は十分に平らで剛でなければならず、レールがまっすぐ取り付くよう基準の段が要ります。薄いアルミ面がレールに沿ってたわむと、ブロックは不均一に荷重し得ます。二つのレールが平行でなければ、スライドは動きが重く、発熱し、早く摩耗し得ます。組立図で、メーカーの平面度、平行度、基準面、締付トルクの要件を見ます。
LMレールは、接触とレール形状が転倒に耐え得る組立を作るため、単軸ブッシュよりモーメント荷重に適します。それでも、レール数とブロック数を選ぶ必要があります。単一レールは通常、広いテーブルの回転を単独では抑えられません。よく分散した四つのブロックは、近接した二つのブロックより荷重をよく分担します。非常に高い剛性が必要なとき、ローラガイド・クロスローラや重荷重系列が方向になり得ますが、より高い取付面の加工要求と費用を伴います。
予圧と精度等級も設計パラメータです。予圧は遊びを減らし剛性を上げますが、摩擦を増やし、より良い取付面を要求します。すべての機構に高予圧を既定にしないこと。軽く走るテーブル、溶接フレーム、アルミベースは、カタログで最も剛な数値を追うより、実際の取付誤差を許容する選択を要し得ます。
リニアブッシュ：アーキテクチャが合えば単純
リニアブッシュは、一般的な意味で、支持された丸軸とボール循環のブッシュから成ります。ポリマ・青銅のすべりブッシュ形もあります。この構造は馴染みがあり、思い描きやすく、長い軸を使わねばならないときや、開いた空間の機構を作るときに便利です。THKは、ボールブッシュが軸と点接触の転動体を持つと記します。荷重能力とモーメント耐性は、したがってプロファイルレールと同じではありません。モーメントがあるとき、ナット・テーブルが運動方向から回るのを止めるため、通常二軸以上が必要です。
これはBOMに反映すべき詳細です。二つの丸軸を使うなら、軸間の間隔、支持間隔、二つのブッシュをつなぐテーブルの剛性が、回転耐性を決めます。偏心した工具を運ぶテーブルに単一の丸軸を使うと、垂直荷重が低くても振動や噛み込みを生じ得ます。組立がそのために設計されていないなら、案内軸に同時にトルク伝達の機能を担わせないこと。
ブッシュは、単純な機構、引き戸、覆いテーブル、軽い治具、位置決めを重視しない装置で有利です。材質、シール、潤滑は環境で選ぶ必要があります。研磨性の粉塵、洗浄水、切削油、クリーンルーム、食品は、いずれも見直しを要します。溶接・切断の粉塵近くに置かれた開放軸は、遮蔽と清掃の解を要します。より良いブッシュに替えるだけでは、汚れの源を処理できません。
ローラ：柔軟なアーキテクチャ、機構全体を確認する必要
ローラガイドは、V溝レール上を走るV車輪、プロファイルに沿うローラ、カムフォロア、車輪ガイド組立であり得ます。扉、搬送、長い走行経路を持つ機構、観察しやすい必要のある開放機構、プロファイルレールに不向きなレイアウトに適します。プロファイル上を走るとき、設計者はレールを機械構造の一部として作り、運動方向を保つために両側に車輪を置けます。
その代わり、精度と寿命は、レール経路、フレーム剛性、車輪軸受の遊び、取付調整、走行面の保護に大きく依存します。偏心調整器付きの車輪は接触の調整を助けますが、締めすぎて摩擦を上げてはいけません。車輪はレール上に局所的な力を受けます。サイクルが高いなら、レールの材質、硬度、摩耗、交換性の確認が必要です。
ローラも「粉塵によく耐える」を既定にしません。レール面の硬い粒子は、跡、騒音、跳ねを生じ得ます。その利点は、開放機構が清掃しやすく、一部の機械で車輪が交換しやすいことです。微細な粉塵や油の飛散には、案内原理を変えるより、遮蔽、ワイパ、清掃計画のほうが良い解になり得ます。
精度とサイクルで選ぶ
軸がカメラ、ロボット、工具の作業のために位置を繰り返す必要があるなら、案内は伝達、モータ、原点センサとともに考慮する必要があります。良いレールは、弾性のあるタイミングベルト、遊びのある継手、たわむ取付面を補償しません。モータの#09と継手の#11は、連鎖の残りの伝達部を見直すのに役立ちます。
機構が覆いの開閉だけなら、より重要な要素は、粉塵、騒音、交換費用、噛み込み耐性かもしれません。フレーム、ストッパ、伝達がそれを必要としないタスクに、精密レールを入れないこと。逆に、偏心した治具に軽い二つの丸軸を使い、軸径を増やして治そうとしないこと。配置と案内の種類を最初から見直すべきです。
実際の選定手順
- 荷重、重心、ストローク、速度、加速、加工力の方向を記録する。
- レール・軸・車輪の数と間隔を暫定配置し、モーメント荷重を計算する。
- 原理を選ぶ。剛性・位置決めにはLMレール、適切な丸軸アーキテクチャにはブッシュ、プロファイル・柔軟な設置にはローラ。
- モデルの定格荷重、モーメント、寿命、速度、潤滑、シール、環境限界を確認する。
- 取付面、フレーム剛性、調整基準、取付・取外しの保守性を確認する。
- 代表的な負荷で試験し、引張力、騒音、発熱、摩耗跡を観察してから機械を複製する。
よくある失敗
- 垂直荷重でレールを選び、テーブルの張り出しによるモーメントを落とす。
- 薄いベースに二つのレールを取り付けるが、平行を出す基準面がない。
- 偏心した工具を運ぶテーブルに単一の軸・ブッシュを使う。
- レール面の清掃を設計せずにローラを「耐粉塵」と呼ぶ。
- 機械を覆ったあとの潤滑、シール、ブロック・ブッシュの交換方法を忘れる。
取付の詳細が組立全体の滑らかさを決める
レールとブロックは、基準のある順序で取り付ける必要があります。二つのレールでは、通常、基準レールを加工された段に取り付け、その後、もう一方のレールをダイヤルゲージやメーカーの手順で平行に持ってきます。ねじを完全に締めたあと、ブロックに二つのレールを位置へ引き寄せさせてはいけません。ストロークの複数位置で、手回しやモータ電流で引張力を再確認します。平行度の誤差は、レールの一端でのみ現れることがあるためです。
長いレールは、レールの継ぎ、継ぎ位置、継ぎを通るブロックの走行方向、ベースの真直度を考慮する必要があります。速く走るテーブルでは、引き回しケーブルとエアチューブは動的負荷です。硬すぎるチェーンや偏って引かれるホースは、連続した横方向の力を生じ得ます。ケーブルキャリア、アンカ点、曲げ半径を、案内レイアウトに最初から入れます。垂直組立には、適切な落下防止・制動機構を加えます。案内レールは、モータ電源が失われたとき負荷を自ら保持しません。
保守計画は、接近できる潤滑点、取り外せるカバー、異常な騒音、レールの傷、走行力の増加、テーブルの遊びといった点検基準を持つべきです。機械を覆ったあとに潤滑・点検できないなら、カタログ寿命はもはや現実的な仮定ではありません。これらの基準を機構の検収に記録します。
手早い選定チェックリスト
- [ ] スライドテーブル上の重心位置、加工力、モーメントを描いたか。
- [ ] 高い剛性・精度と転倒耐性が必要か。必要 → 適切なレール・ブロック配置のLMボールレールを優先。
- [ ] 単純な丸軸機構、中程度の荷重・モーメント、回転を抑える二軸があるか。該当 → リニアブッシュを検討。
- [ ] プロファイル追従の経路や、保守しやすい開放機構が必要か。必要 → ローラを検討し、レール面を確認。
- [ ] 取付面、潤滑、シール、環境、調整方法を確認したか。
