機器選定 #22：機械のキャスタ、アジャスタ、レベリングフット

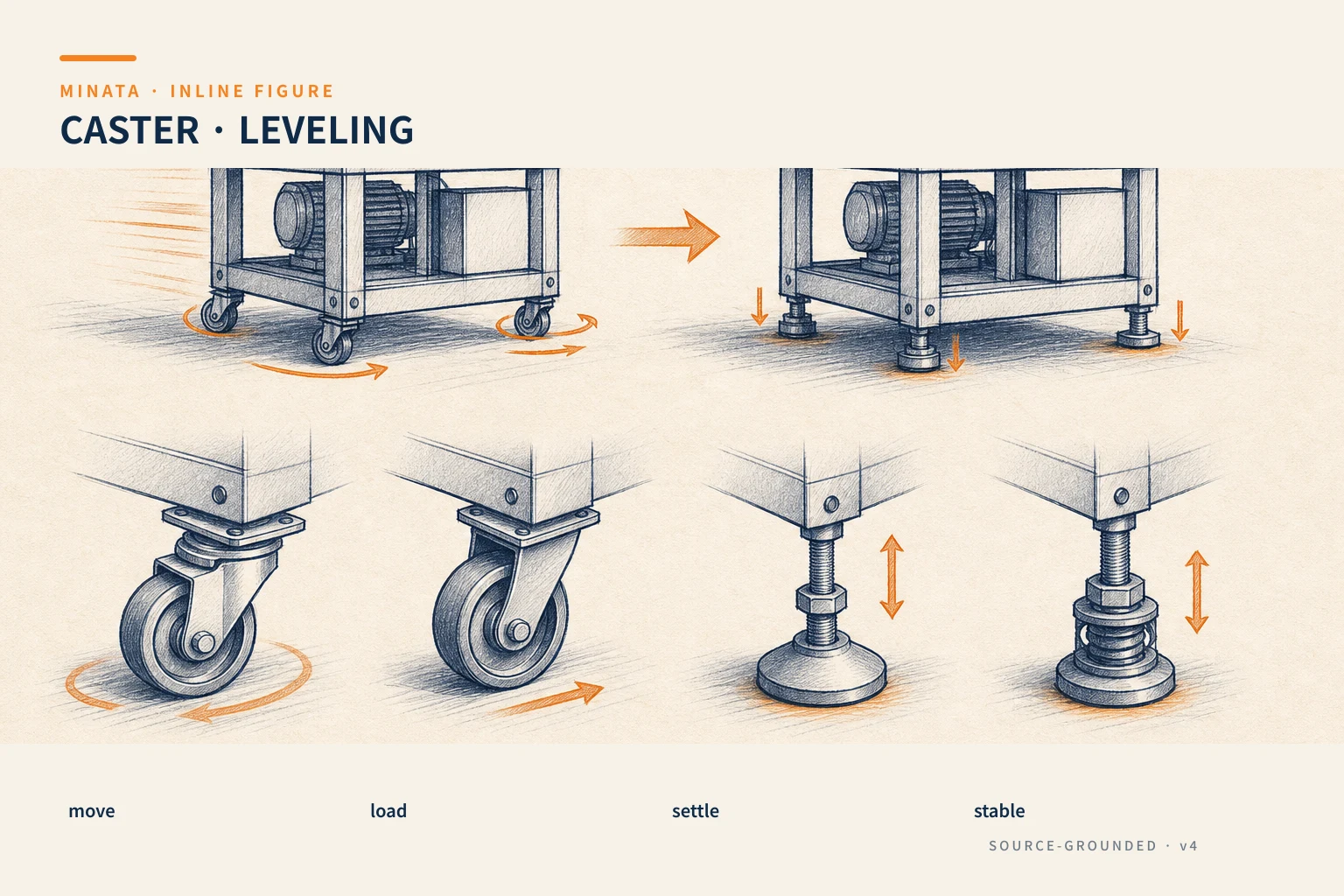

機械が定められた経路で頻繁に移動する必要があるならキャスタを選びます。機械が位置で安定して水平に立つ必要があるならアジャスタ・レベリングフットを選びます。両方のモードが必要なら、キャスタ＋下降・レベリングフットの系を選びます。正しい判断は、総荷重、実際の荷重分布、床、押し引きの方法、動的な力、振動、ロック、モード切替の扱いに基づきます。「総質量に耐えられる」車輪でも、転がしにくい、正しくロックしない、運転中に機械を振動させる、ということがあり得ます。
早見比較
| 解 | 適するとき | 確認すべき点 | よくある誤り |
|---|
| 固定キャスタ | 直進移動、方向を保つ必要 | 旋回キャスタとの配置、走行経路 | 固定キャスタだけを使い、機械を回しにくくなる |
| 旋回キャスタ | 方向を変える、その場で回す | 旋回半径、キャスタオフセット、押す力 | 旋回キャスタが多すぎて操向しにくい |
| ブレーキ・ロック付きキャスタ | 移動中の一時停止 | ロック形式、床面、ロックの目的 | キャスタブレーキを機械の固定や安全機器とみなす |
| アジャスタ・レベリングフット | 機械を固定設置、水平が要る | ねじ、圧縮荷重、パッド、床、防振 | 弱い床でねじで水平を出す、設定をロックしない |
| キャスタ＋下降フット | 移動後に安定して運転 | 昇降機構、順序、隙間 | 運転荷重を車輪に載せたままにする |
二つのモードを定義する：移動と運転
機械が位置を変えられている状態と、機械が生産している状態を明確に分けます。移動するとき、重心、押し引きの力、傾斜、扉の敷居、床の隙間、速度、オペレータが車輪を決めます。運転するとき、シリンダ、軸、コンベア、ロボット、扉、オペレータからの動的荷重が、ベース、フレーム剛性、振動を決めます。良い方法は、各状態で機械がどこで支えられるか、誰が扱うか、どんな工具が要るか、フットが下りていないときに機械をサイクルに入れないようにする方法を記述します。
フレーム、パネル、電気盤、外部購入機器、最大ワーク、治具、消耗品、将来のオプションを含む総質量を記録します。ロボット、フィーダ、電気盤が片側にあるなら、重心は中央にないことがあります。四つの位置があるからといって、車輪・フットへの荷重は等しく分担されません。床の誤差、フレーム剛性、重心位置が、一つまたは複数の点により高い荷重を負わせます。理想的な支持点数で始め、実際の条件に合った係数を加え、最悪の荷重ケースを確認します。
機械がパレットジャッキ、フォークリフト、クレーンで持ち上げられるなら、それらの動作は運転キャスタとは異なる荷重を作り得ます。持ち上げ点、持ち上げ速度、輸送時のロック・固定、外す付属品を決めます。メーカーが許さないなら、持ち上げ点の代わりにキャスタを選ぶ、キャスタを牽引フックに使う、ということをしないこと。
メーカーの条件で負荷容量を読む
キャスタの負荷容量は、速度、床の種類、温度、障害物、走行方法を含む、定められた試験条件で公表されます。Blickleは、搬送車輪・キャスタの負荷試験をDIN EN 12532 / ISO 22883の標準条件で説明し、必要な負荷容量が、機器重量、追加荷重、キャスタ数、非標準条件の安全率に基づく必要があることを強調します。したがってカタログの数値は入力であり、あらゆる床で走る許可ではありません。
計算シートで、総静荷重、荷物・治具の荷重、横方向の牽引力、傾斜、敷居の衝撃、平らでない床の経路、加減速を分けます。各キャスタの容量を、メーカーの方法と配置の条件で選び、一つの車輪が接触を失う、または床が凹凸のとき荷重が偏る状況を考慮します。四輪の機械のフレームが平らでないなら、三つの車輪が荷重の大部分を負い得ます。機械が下降するアジャスタフットを持つなら、下降時と遷移時の荷重も確認する必要があります。
別の系列の荷重単位や速度定格を使わないこと。ブラケット、車輪、車軸、軸受、ブレーキが組立を成します。車輪、フォーク、ボルトだけを換えると容量が変わり得ます。完全な部品番号、取付面、穴パターン、締結具、フレームの脚に合ったワッシャ・プレートを確定します。
床面が直径、トレッド、押す力を決める
平らなエポキシで滑らかに転がるキャスタでも、隙間、割れたタイル、敷居、切り屑のある床では振動し押しにくいことがあります。移動経路を調査します。床材、段、傾斜、継目、排水の隙間、扉、エレベータ、旋回の隙間、停止の場所です。障害物を越える必要があるなら、その条件での車輪径、トレッド硬度、荷重についてメーカーの規則を確認します。空の機械を試しに押した感覚から数値を推論しないこと。
車輪・トレッドの材質は、転がり力、耐久、床への跡、騒音、耐油・耐薬品、静電気に影響します。ポリウレタン、ゴム、ナイロン、鋳鉄、特殊材料は、床と環境により長所・短所があります。床、油、水、熱、区域の清浄・ESDの要求を知ってから材質を選びます。硬度、サイズ、軸受、ブラケット、環境条件なしに「PU車輪」と書くのは発注に十分ではありません。
大きな車輪径は、通常、障害物を越えるのを助け、多くの条件で転がり抵抗を減らしますが、機械の高さ、重心の点、車輪の空間を増します。キャスタ高さ・全高、旋回半径、車輪の掃引、パネル・ガードとの隙間を確認します。90度回すとすぐにフレームの脚や扉に当たる旋回キャスタは、据付の誤りではなくレイアウトの誤りです。
方向を制御するための固定・旋回キャスタの配置
固定キャスタは方向を作り、旋回キャスタは方向を変える能力を作ります。配置は、機械の長方形、主要な移動方向、フレームの長さ・幅、ハンドルの位置、オペレータの能力に依存します。片側に二つの固定キャスタ、他方に二つの旋回は、経路に沿った台車によくある構成ですが、旋回・治具への接近の需要に合わないことがあるため、あらゆる機械にその構成を写さないこと。
旋回キャスタが多すぎると、機械が方向へ「流れる」、フォークが自ら向くために大きな初期の力を要する、床に傾斜があるとき予期せず方向を変える、ということがあり得ます。固定キャスタが多すぎると、機械を回しにくくなります。タガーで移動するなら、ドローバーでの牽引力、旋回半径、速度、扉、車両の非常停止の事例を確認します。人が手で押すなら、人間工学、必要な力、視界を評価します。これは車輪のサイズだけでなく、実際の仕事の問いです。
フレームが四つを超えるキャスタ点を持つとき、荷重を分配するために懸架・補償の方法を設計する必要があります。フレームに剛に取り付けた六つの車輪は、床が平らでないとき一つの車輪を浮かせ得ます。「安心」のために車輪を加えるのではなく、荷重分担・ロッカ・レベリングの要求を設計に入れます。
ブレーキ、方向ロック、その限界
ブレーキ車輪、トータルロック、方向ロックは、設計により異なる機能です。ブレーキは車輪を制動できます。トータルロックは車輪と旋回の両方をロックできます。方向ロックは直進のためにキャスタを向けます。機能、操作方法、許容荷重を知るために、正確な部品番号のカタログを読みます。床に粉塵・油があるとき、機械が満載のときに試験します。ロック機構は操作しやすく、閉じたパネルの下や手の挟まれ区域の隣にあってはいけません。
キャスタのロックは、メーカーの条件で位置を一時的に保持するためであり、機械の固定、レベリングフット、安全ブレーキ、ロックアウトの対策の代わりではありません。Blickleは、ロック付きキャスタがトラック・車両などでの輸送時に荷重を固定することを意図していないと警告します。振動、切断、圧入する、ロボットを持つ、横方向の力のある機械では、運転荷重は、車輪ブレーキに載せるのではなく、設計により脚・固定の機構へ入る必要があります。
HMI・手順で定義します。機械はフットが下りたときのみ走ってよい、キャスタブレーキはどの状態か、どの扉・ガードが閉じている必要があるか、誰が確認するか。フットの下降やリフトモジュールを確認するセンサを使うなら、フェイル状態の論理と機械的な阻止機構を確認します。色・状態の灯は扱いを支えますが、リスク評価からの安全制御の代わりにはなりません。
アジャスタとレベリングフットを選ぶ
アジャスタは、ステム・ねじ、ベース・パッド、ナット・ロック、時に滑り止めの層や防振要素から成ります。圧縮荷重、ねじサイズ、必要な調整高さ、パッド面積、床の適合性、環境耐性、設定のロック方法で選びます。過度に傾いた床を補うために大きなねじ行程を使わないこと。機械が不安定になる、フレームがねじれる、または高さが機構の作用線を変え得ます。
大きなベースは、床への圧力を分配するのを助け得ますが、選択は床材と荷重にも依存します。滑り止めパッドは、適切な条件で把持を増し得ますが、動的な力や滑りのリスクがあるとき機械を固定する判断の代わりにはなりません。エポキシ床、コンクリートのベース、グレーチング、排水のある床には、適切なパッド・取付を選び、工場の要求を確認します。固定が必要なら、レイアウトは穴・プレートを残し、あとで機械を外せる能力を考慮する必要があります。
防振フットは、メーカーが公表する荷重・周波数の範囲と構造の範囲内でのみ有効です。機械の下にアイソレータを置いても、剛な配管・ケーブルトレーが別の構造へつながっていると、別の振動伝達経路を作り得ます。防振フットを選ぶ前に、振動源、減らすべき目標、フレーム剛性、ユーティリティを通じた伝達を決めます。「ゴムの防振」を一般的な解として書かないこと。
ハイブリッド系：移動してから機械をフットに下ろす
場所を変える必要があるが運転時にしっかり立つ必要のある小さなセルには、キャスタ＋アジャスタの系や引込式キャスタが妥当な選択です。運転状態は、荷重を車輪からフットへ明確に移す必要があります。車輪に荷重がない、または設計による荷重のみになるよう隙間を確認します。昇降機構は、ねじ、カム、ペダル、シリンダ、リフトモジュールであり得ます。各々、操作力、荷重、セルフロック、行程限界、挟まれ点、保守を考慮する必要があります。
「便利」なだけでハイブリッド系を選ばないこと。扱い、機構、高さ、費用、故障モードを加えます。順序を作ります。ロック解除、フットを上げる、移動、位置決め、フットを下げる、水平出し、確認、その後、機械を有効にする。高さ差のある場所では、どれだけ調整できるか、誰が実施を許されるかを決めます。剛なユーティリティがあるなら、移動の前にホース・ケーブルの長さと接続・切断の手順を確認します。
引き渡しと保守
機械の記録は、総設計荷重、キャスタ・フットの位置、モデル、荷重定格、車輪・トレッド、ブレーキ形式、締結具のトルク、移動経路、持ち上げ点、モード切替の扱いを示す必要があります。ハンドル、持ち上げ点、方向キャスタがあるときは特に、荷重・方向を必要な場所にラベル付けします。オペレータに、パネル、ケーブルトレー、ガードから機械を引かないよう指示します。
点検の予定は、車輪の摩耗・割れ、軸受、車軸、旋回、締結具、ブレーキ、異物の付いたトレッド、アジャスタ高さ、床のへこみ跡を含みます。転がり抵抗が増すなら、挟まった切り屑、車輪のフラットスポット、壊れた軸受、床の劣化、過負荷のキャスタなどの原因を探します。人で牽引力を増やさないこと。キャスタを交換するとき、正確なモデル・定格を使うか、組立全体を再評価します。
選定手順
- 移動と運転の状態を分け、荷重ケース、重心、経路、床、速度、オペレータを作る。
- 支持点数・固定‐旋回の配置、またはフットを選び、正確なメーカーの指針で点ごとの荷重を計算する。
- 床、環境、障害物、押す力で、車輪径、トレッド、軸受、ブラケット、ブレーキを選ぶ。
- 機械が走るときの安定、水平、振動で、アジャスタ・ベース・固定、またはハイブリッド系を選ぶ。
- レイアウトを確認する。ボルトパターン、旋回の掃引、全高、扉・パネルの隙間、持ち上げ点。
- 実際の経路で満載試験し、その後、フットで機械を走らせて試験する。SOPと点検予定を引き渡す。
よくある選定の失敗
- 総荷重を四で割り、偏った荷重と床を考えずにその数値を各キャスタに使う。
- 荷重、車輪、トレッド、速度定格を見ずに、ねじ・プレートのサイズでキャスタを選ぶ。
- 扉の敷居、傾斜、床の継目、旋回半径の調査を省く。
- キャスタブレーキを運転の力を受けるため、または輸送時に機械を保持するために使う。
- 荷重が車輪に載ったまま機械を走らせる。
- ねじれたフレーム、弱い床、未計算の動的荷重を、アジャスタで治す。
BOMを確定する前のチェックリスト
- [ ] 総荷重、重心、移動・運転の荷重ケース、実際の支持点数を得たか。
- [ ] キャスタ・フットの負荷容量を、メーカーの試験条件と安全率で照合したか。
- [ ] 床、敷居、傾斜、経路、押し引きの力、車輪径、トレッドを確認したか。
- [ ] 固定‐旋回の配置、ブレーキ・ロック、旋回の掃引、高さはレイアウトに合うか。
- [ ] アジャスタ・レベリングフット・固定は、機械が走るとき車輪の代わりに運転荷重を受けるか。
- [ ] 移動‐運転のSOP、持ち上げ点、保守計画を引き渡したか。
