機器選定 #24：LED灯、安全ガード、非常停止を機械のリスクで選ぶ
LED灯は状態を伝えます。ガードは危険への接近を制限します。非常停止は非常停止機能を作動させます。この三つの群は、正確な機械のリスク評価、オペレータの位置、設計された停止順序から選ぶ必要があります。表示灯を物理的な保護の代わりに使わないこと、接近が制御されていないなら単一のガードで十分とみなさないこと、パネルに空きがあるからといってE-stopを置かないこと。

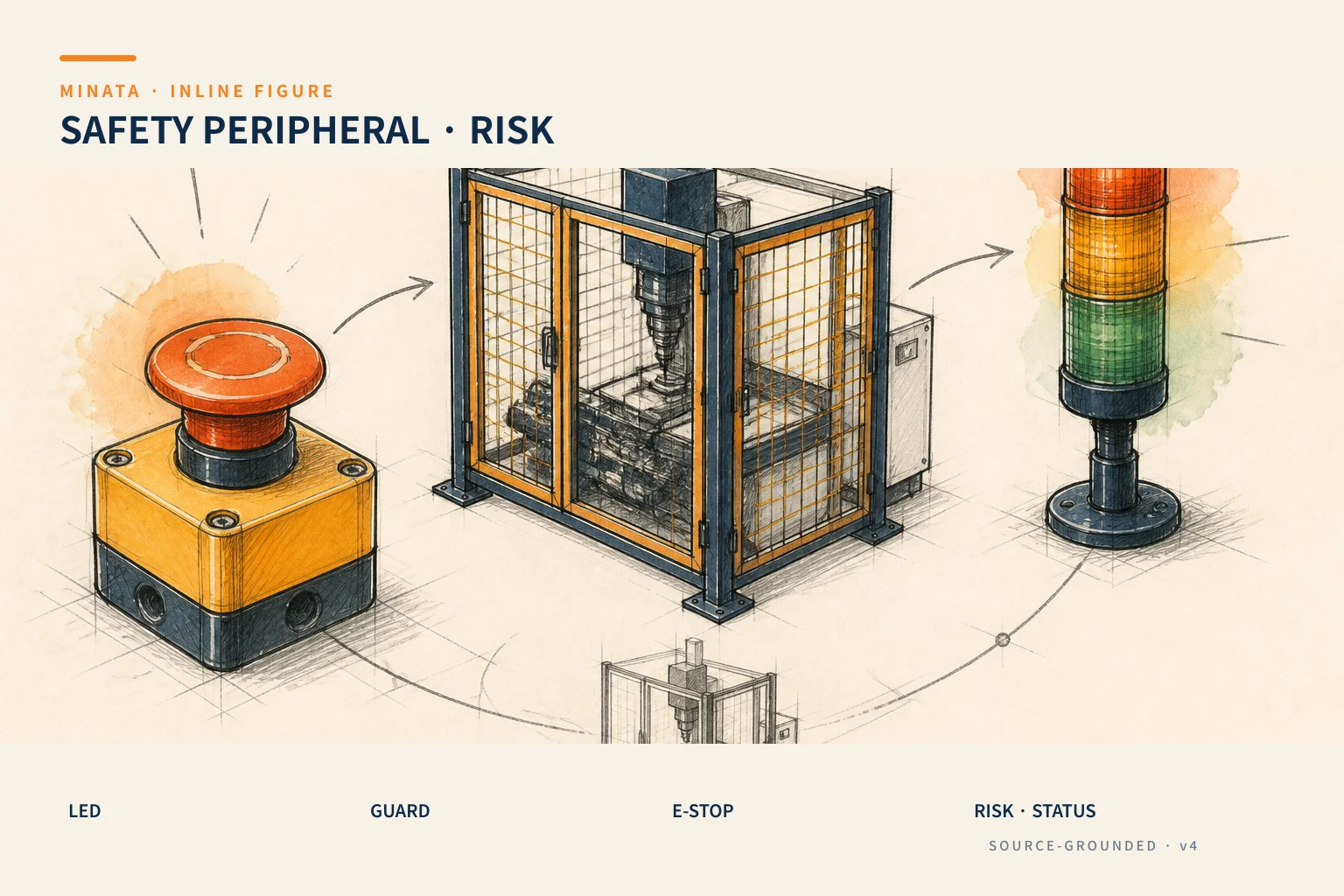

早見比較
| 部品 | 主なタスク | 答えるべき問い | それ自体で代わりにならないもの |
|---|
| タワー・状態LED灯 | 見える運転情報を伝える | 誰が、どこから見る必要があり、どの状態を区別すべきか | ガード、インターロック、E-stop、故障処理の警報 |
| 柵、パネル、ガード扉 | 機械的な危険への接近を防ぐ・制限する | 危険はどこか、距離・面・接近はどうか | リスク評価、必要時のインターロックと安全論理 |
| 扉・ガードのインターロック | 設計によりガード開の状態を検出・制御する | 扉が開くとき、どの機能が止まり、どうリセットするか | ガードの物理的強度、または一般のE-stop |
| 非常停止ボタン | 機械設計による非常停止機能を作動させる | 誰が操作する必要があり、どのエネルギー・運動を止めるか | 分離・ロックアウト、ブレーキ、ガード、安全な再起動 |
| HMI・ブザー・ラベル | 案内、故障報告、動作の認識 | 情報は明確で、次の行動は何か | 工学的なリスク低減の手段 |
出発点は機械のリスク評価
灯、柵、E-stopのBOMを作る前に、機械のライフサイクルの段階を決めます。据付、段取り、自動運転、ワークの投入・取り出し、モデル変更、詰まりの処理、清掃、保守、再起動、該当すれば移動です。各段階で危険を列挙します。挟み・巻き込み・切断、軸の運動、落下する負荷、電気、空圧・油圧、熱、飛来物、レーザ、放射、騒音、液体、または機械独自の危険です。誰がどこにいられるか、どの経路で危険に接近できるかを決めます。
ISO 12100は、機械設計におけるリスクの評価と低減の原則と方法を述べます。危険の特定、リスクの見積り・評価、手段の選択、文書化・検証を含みます。本記事は、リスク評価や完全な規格の文書の代わりにはなりません。プロジェクトチームが機器選定の問いを正しい順序で立てるのを助け、その後、安全の責任者が、法、機械種別の規格、適用市場に適合する解を確認できるようにします。
レビューの結果は、機械の画像・ゾーン、タスク、実施者、既存の手段、残留リスク、ガード・インターロック・E-stop・表示器の要求、検証の方法を持つ危険・リスク台帳であるべきです。ロボット、速度、ツーリング、扉、セルのレイアウト、順序を変えるなら、リスク評価を見直します。古いハードウェアがまだ合うからといって、同じE-stop・ガードを保たないこと。
情報、保護方策、非常停止を区別する
状態灯は、オペレータ・リーダ・保守が遠くから機械状態を理解するのに大きな価値があります。運転、材料待ち、オペレータ呼び出し、故障、またはプロジェクトが定義する別の許可です。それは情報の層です。赤い灯は、手が危険域に入るのを物理的に防がず、機構を止めません。色、パターン、ブザー、HMIの文言、反応は、誤解を減らすために工場の規則・リスク評価と一貫している必要があります。
ガードのタスクは、障壁を作ることで人を機械的な危険から守ることです。ISO 14120は、固定・可動ガードの設計、構造、選択の一般要求を述べます。インターロック装置はISO 14119の範囲に入ります。したがって、プロファイルフレーム＋メッシュ・パネルを選ぶのは一部にすぎません。材料、強度、固定、開口、危険までの距離、扉、視認性、保守の接近、必要時のインターロックもあります。
E-stopは非常停止機能です。ISO 13850は、この機能の機能要求と設計原則を述べ、非常停止の解の一部になり得ても、運動の反転・制限、遮蔽、制動、切り離しのような機能は対象としないと明記します。これは議論を軌道に保ちます。E-stopは、それ自体で、制御系の安全全体、ロックアウト、ガード、機械ブレーキ、再起動の手順の代わりにはなりません。
危険と接近で柵・ガードを選ぶ
守るべき境界から始めます。危険ゾーン、運動する機構の可動範囲、飛び得る部品、高温ゾーン、作業点、人が手・全身を入れ得る経路を描きます。次に、必要な接近を見ます。ワーク投入、製品の取り出し、観察、ツールの段取り、清掃、ロール交換、詰まりの解消、定期保守です。固定ガードは頻繁な接近が不要な所に適します。可動ガード・扉は、接近が繰り返されるとき、リスク評価に従うインターロックとリセットの設計とともに必要になり得ます。
柵は、想定される使用条件に耐える必要があります。衝撃、振動、飛来物、液体、清掃、環境です。メッシュ・パネル・透明材料は、危険、距離、強度、必要な視認性で選ぶ必要があります。危険までの距離や衝撃の力を無視して、開口の寸法だけからメッシュを確定しないこと。材料、厚さ、取付、薬品への曝露、具体的な要求をまだ知らないなら、透明板を保護の断言として使わないこと。
柵のフレーム、取付板、ヒンジ、ハンドル、ロック、ガスケット、ボルト、締結具は、すべてガード組立に入ります。決められた要求に反するなら、固定ガードに簡単に外せる締結具を使わないこと。明確な保守取外しの経路を作りますが、制御されない動作で危険への接近を開かないようにします。パネル交換がガードを弱めないよう、部品番号、向き、トルクを持つ組立図を保存します。
実際のユーザでガードを見ます。重すぎる扉、届きにくいハンドル、汚れた窓、閉めにくいロック、作業点を覆うパネルは、通常、迂回や不安全な扱いにつながります。確定前に、高さ、扉の開く方向、床の空き、照明、ワークを運ぶ空間をモックアップします。ガードがオペレータに詰まったワークを見せないなら、適切な観察・カメラ・照明の選択肢を加えます。「見やすく」するためにパネルを外さないこと。
扉、インターロック、リセットの状態
扉を通る接近が危険域に入り得るとき、機械がいつ止まるか、危険がどう除かれるか、危険がなくなるまで扉をロックして保つ必要があるか、誰がリセットを許されるかを決めます。答えは、リスク評価、安全関連制御系のカテゴリ・性能の要求、機械種別、市場の規格に依存します。インターロック装置は、コネクタの形式や扉の保持力だけでなく、この設計された機能に基づいて選択・設定する必要があります。
機能図は次を示す必要があります。ガードの閉・開、インターロックの状態、安全入力、停止動作、フィードバック、リセット装置、手動モード・段取りモード、再起動の条件です。リセットは、それ自体で危険な運動を作るべきではありません。機械設計による確認の段階です。立ち上げでは、各段階での扉開、インターロックのずれ、論理の範囲内ならケーブル故障、電源喪失・リセット、詰まり後の復旧を試験します。試験結果、安全論理の改訂、センサ・アクチュエータ位置の写真を記録します。
モデル・回路・アーキテクチャがその役割に選ばれていないなら、通常の扉状態のセンサを安全インターロックの役割に置かないこと。センサは運転情報に非常に有用ですが、安全の要求は、評価された安全設計で扱う必要があります。二種類のタグと文書を分け、保守があとで「同じ形の」センサで取り違えて交換しないようにします。
非常停止：ボタン頭の形式より先に、位置と機能を選ぶ
黄色地に赤いきのこ形のボタンはよくある認識の形ですが、重要なのは定義された非常停止機能です。ISO 13850は、規格に述べる例外を除き、非常停止がリスク低減に役立つ機械に適用されます。部品番号を選ぶ前に、止めるべき危険・エネルギー、停止の挙動、停止時間、停止後の残留リスク、ブレーキ、エア排出、接触器・ドライブ、油圧動力、垂直負荷との相互作用を記述します。
E-stopの位置は、人が停止が必要な状況に気づき、素早く操作できる所から選びます。ステーションのオペレータ、投入・取り出し、HMI、段取り区域、リスク評価が求めるなら広い区域を含みます。E-stopは、扉、製品、ケーブル、パネルで覆われてはいけません。人が実際の位置に立つとき、扉が開いているとき、PPEを着けているときも含め、到達性を確認します。複数の操作点を持つセルでは、すべてのE-stop、作用ゾーン、想定するユーザを記したレイアウトを作ります。
部品番号は、環境、取付、接点ブロック、必要時の直動開路の挙動、IP、ケーブル・コネクタ、ラベル板、交換性を満たす必要があります。より難しい点は配線・論理です。安全回路にどう独立・追加されるか、どの診断が要るか、リセットはどこか、自動再起動をどう避けるかです。電気図、安全I/O一覧、試験手順がこれを記述する必要があります。線の色や通常のPLC入力から推論してはいけません。
E-stopを押したあと、系がまだどんなエネルギー・危険を持つかを知る必要があります。垂直負荷は機械的に保持されているか、エアは排出されたか、機構は惰走するか、熱はまだ高いか、軸は停止し終えたか。復旧の手順は、危険がどう除去・制御されるか、区域がどう確認されるか、誰がE-stopを解除するか、どの順序でリセット・再起動するかを述べる必要があります。E-stopはリスク低減の解の一部であり、保守のためのロックアウト・タグアウトの手順ではありません。
オペレータ用のLED灯と信号を選ぶ
タワー・LED灯は、遠くから一つの運転上の問いに答えるべきです。機械はどの状態にあり、誰が何をすべきか。まず状態表を作ります。PLC・HMIの状態、色、点滅・ブザー、対象者、期待する行動、複数の警報があるときの優先順位です。「きれい」なだけで色を加えないこと。状態が多すぎる、または機械間で使い方が異なると、オペレータが信号を誤って学びます。
取付位置は、主要な接近経路から見える必要があり、ロボット・ガード・ケーブルトレーで覆われてはいけません。周囲の光での明るさ、視野角、透明パネルでの反射、騒音に関する工場の規則を確認します。騒がしい区域には、適切なブザー・振動・HMIの通知を検討し、騒音の影響を評価し、ブザーを唯一の安全の手段に頼らないこと。セルに複数のタワー灯があるなら、二つの矛盾する信号を避けるために、セルとステーションの状態を定義します。
環境で、電圧、配線、段の色、IP、熱、取付、予備モジュールを選びます。洗浄機、油の区域、粉塵の多い工場の灯は、灯の本体だけでなく、適切なケーブル・コネクタ・取付が要ります。MISUMI 2018は、取付形式、粉塵・水の環境、耐油・耐熱、付属品でLED照明の系列を挙げます。それは、あらゆるLEDを一つの種類にまとめるのではなく、モデルの正しい使用範囲を読むことを思い出させます。
照明のタスクはタワー灯と異なります。作業灯は、照らすべき面、グレア、影、熱、IP、電圧、交換の選択肢を考慮する必要があります。タワー灯は状態を伝える必要があります。二つの製品はどちらもLEDでも、異なる選択を要します。ビジョン・カメラには、具体的なカメラ・照明系でスペクトル、フリッカ、反射を確認します。測定が光に依存するなら、通常のパネル灯を使わないこと。
電気、空圧、機械のインタフェースを一緒に確認する
ガード・E-stop・表示器は単独では立ちません。扉はフレームとヒンジを、インターロックはアクチュエータの調整・ケーブル保護を、E-stopはパネル・箱、ケーブル経路、安全回路を、灯はブラケット・ケーブルを、電気盤は端子、ヒューズ・遮断器、ラベルを要します。レイアウトがまだ変わる間に各インタフェースを確認します。扉はプロファイル・ケーブルに当たるか、インターロックのアクチュエータは扉のたわみでずれるか、E-stopは工具・製品で覆われるか、タワー灯は輸送で振動・衝突するか。
空圧や保持負荷を使うとき、停止論理は、アクチュエータ・弁を選んだ記事とつながる必要があります。力・負荷の問いを認識するために、エアシリンダ、電磁弁、停電時の負荷保持ブレーキを参照してください。それらの記事は安全設計の代わりにはなりません。安全系は、機械全体の評価に基づいて統合された挙動を決める必要があります。
検証、妥当性確認、引き渡し文書
FAT・SATの前に、リスク評価と安全要求に結び付いた試験計画を作ります。物理試験。固定・可動ガード、扉の隙間、締結具、接近、E-stopの位置、灯の視認性、ラベルです。機能試験。扉・インターロックの状態、停止・再起動、各位置のE-stop、電源の喪失・復旧、リセット、手動・段取りモード、試験を許される故障と期待する表示です。プロジェクトの手順により十分な権限を持つ者のみが、これらの安全試験を実施・承認できます。
モデル・シリアル、配線図の改訂、安全I/Oマップ、パラメータのバックアップ、試験結果、未解決の問題、定期点検の要求、予備部品を記録します。引き渡し後に機械を改造するなら、変更を記録し影響を再評価します。確認なしに、E-stop、インターロック、ガード材料、論理を「同等品」で置き換えないこと。これが、安全のBOMがバージョン管理を要し、購買が外観で置き換えてはいけない理由です。
オペレータの訓練は、灯が各状態を示すとき何をするか、E-stopをいつ使うか、なぜガード・インターロックを迂回しないか、故障報告の手順を示す必要があります。この指針は技術的な保護方策を補うものであり、欠けた技術的手段を埋め合わせるものではありません。引き渡し後の運転の観察は、誤配置の灯、欠けた接近、従いにくいSOPを明らかにし得ます。工場での一時的な修正ではなく、正式なレビューで扱います。
安全周辺機器の選定手順
- 機械、タスク、ユーザ、危険、ライフサイクルでリスク評価を実施・更新し、適用される要求を決める。
- 危険ゾーン、接近経路、ステーションのオペレータ、扉・ガードの境界、E-stopの位置、表示器の視認性を描く。
- 危険、環境、接近、清掃、確定した要求で、ガード・フレーム・パネル・扉・締結具を選ぶ。
- 定義された安全機能で、インターロック・安全制御・停止挙動・リセットを設計し、図とI/Oマップを作る。
- 機能が明確になってから、E-stopの部品・位置とLEDの状態表を選び、機械・電気・保守の面を確認する。
- 試験計画でFAT・SATを行い、妥当性確認の証拠、運転・保守の指針、変更管理を保存する。
よくある選定の失敗
- 状態とオペレータの行動を定義する前にタワー灯を選ぶ。
- 危険、距離、取付ではなく、見た目でメッシュ・透明パネルを選ぶ。
- 評価された安全機能・回路なしに、通常の扉スイッチを安全インターロックと呼ぶ。
- E-stopを保守のロックアウトの手段に使う、またはボタン押下がすべてのエネルギー・危険を除いたと仮定する。
- 図面どおりにE-stop・ガードを置くが、実際の組立で覆われ、届きにくく、清掃しにくい。
- 論理、文書、リスク評価を見直さずに、安全部品を「同等品」で置き換える。
BOMを確定する前のチェックリスト
- [ ] リスク評価、運転・保守の段階、危険、残留リスクの要求を、権限のある者が承認したか。
- [ ] ガードの境界、材料、締結具、扉、接近、危険までの距離、環境を、適用要求で確認したか。
- [ ] インターロック、停止動作、リセット、手動モード、再起動の条件に、明確な安全機能・I-O・試験ケースの図があるか。
- [ ] E-stopは操作できる位置、定義された停止機能、設計に合った要素・回路を持つか。
- [ ] LED灯は状態表、見える位置、適切な環境・配線を持ち、保護方策として使われていないか。
- [ ] FAT・SAT、妥当性確認の文書、SOP、定期点検、変更管理は引き渡し計画にあるか。
MINATAはレイアウト、BOM、技術ファイルの見直しを支援できます。安全機能の決定・妥当性確認は、機械安全の権限を持つ者により、プロジェクトの法的要求と適用規格に従って行う必要があります。技術・製造チームに相談する。
