Kỹ thuật sản xuất #03 — Cắt laser, plasma hay tia nước: chọn theo vật liệu và chiều dày

Câu trả lời ngắn: chọn cắt laser cho tấm kim loại mỏng đến trung bình (thép ≤ 20–25 mm, inox và nhôm mỏng) khi cần mép cắt sạch và độ chính xác cao; chọn cắt plasma cho thép tấm dày, cắt nhanh và rẻ khi không đòi hỏi mép quá tinh; chọn cắt tia nước (waterjet) khi vật liệu không chịu được nhiệt, khi rất dày, hoặc khi cắt vật liệu phi kim như đá, kính, composite. Ba phương pháp cùng cắt biên dạng 2D từ tấm, nhưng khác nhau ở dải chiều dày, chất lượng mép và ảnh hưởng nhiệt. Bài này giúp bạn nhìn vật liệu và chiều dày là chọn được đúng phương pháp, tránh trả giá cắt tinh cho chi tiết chỉ cần cắt phá, hoặc ngược lại.

Bảng so sánh nhanh ba phương pháp cắt tấm

Tiêu chí	Laser	Plasma	Tia nước (Waterjet)
Vật liệu	Kim loại (thép, inox, nhôm), một số phi kim	Kim loại dẫn điện	Hầu như mọi vật liệu, kể cả phi kim
Chiều dày kinh tế	0,5–25 mm (thép)	6–50 mm và dày hơn	1–150 mm và dày hơn
Độ chính xác biên dạng	±0,05–0,1 mm	±0,5–1 mm	±0,1–0,2 mm
Bề rộng vết cắt (kerf)	Rất hẹp (~0,1–0,4 mm)	Rộng (~1,5–4 mm)	Hẹp (~0,8–1,2 mm)
Vùng ảnh hưởng nhiệt (HAZ)	Nhỏ	Lớn	Không có (cắt nguội)
Mép cắt	Sạch, vuông	Có xỉ, hơi vát	Sạch, hơi nhám mặt dưới
Tốc độ cắt tấm dày	Chậm khi dày	Rất nhanh	Chậm
Chi phí vận hành	Trung bình	Thấp	Cao

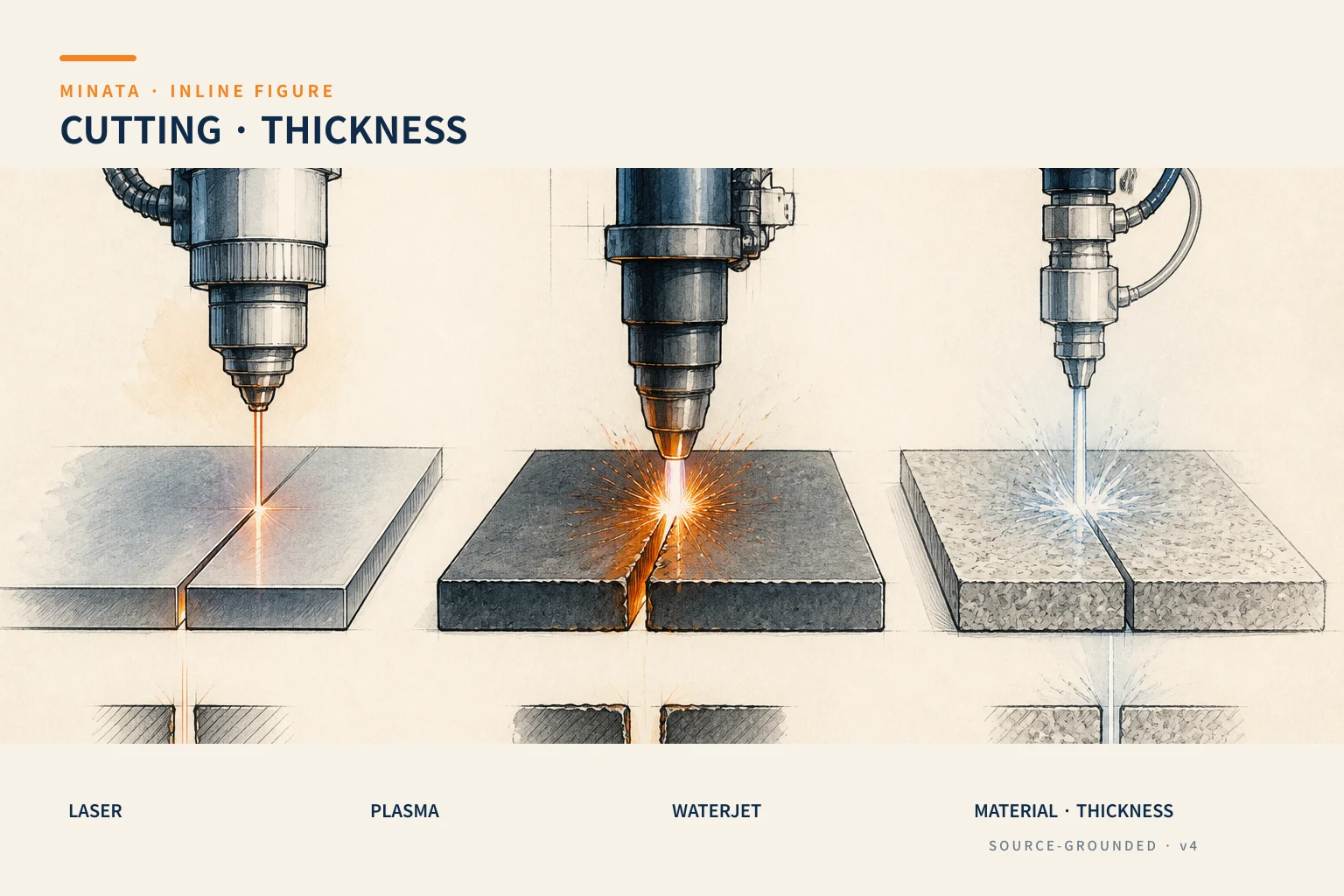

Sơ đồ chọn phương pháp cắt tấm theo vật liệu và chiều dày

Cắt laser: mép sạch, độ chính xác cao cho tấm mỏng đến trung bình

Cắt laser hội tụ một chùm tia năng lượng cao làm nóng chảy và hóa hơi vật liệu tại một điểm rất nhỏ, kết hợp khí trợ cắt (oxy, nitơ) thổi bỏ vật liệu nóng chảy. Vì điểm hội tụ nhỏ, vết cắt (kerf) rất hẹp và mép cắt vuông, sạch, thường không cần gia công lại. Đây là lý do laser thống trị mảng cắt tấm mỏng cho vỏ tủ điện, chi tiết cơ khí chính xác, chi tiết trang trí.

Với thép carbon, laser cắt tốt đến khoảng 20–25 mm; inox và nhôm thì giới hạn thấp hơn vì chúng phản xạ và dẫn nhiệt mạnh. Loại laser fiber hiện nay cắt kim loại phản xạ (đồng, nhôm) tốt hơn laser CO2 đời cũ. Độ chính xác biên dạng đạt ±0,05–0,1 mm, đủ cho phần lớn chi tiết lắp ghép.

Khí trợ cắt cũng chi phối chất lượng mép. Cắt bằng oxy cho tốc độ cao trên thép carbon nhưng để lại lớp oxit mỏng ở mép, cần làm sạch nếu sơn phủ ngay sau đó. Cắt bằng nitơ (cắt sạch) cho mép sáng, không oxit, dùng nhiều cho inox và nhôm khi mép là mặt hoàn thiện, đổi lại tốn khí và chậm hơn ở tấm dày. Khi báo giá laser, hỏi rõ khí trợ cắt vì nó ảnh hưởng cả giá lẫn việc mép có cần xử lý thêm hay không.

Điểm cần lưu ý: laser để lại vùng ảnh hưởng nhiệt (HAZ) nhỏ nhưng vẫn có; với vật liệu nhạy nhiệt hoặc chi tiết cần giữ nguyên cơ tính mép cắt, cần cân nhắc. Khi cắt dày, tốc độ giảm nhanh và mép bắt đầu xấu đi, lúc đó plasma hoặc tia nước kinh tế hơn.

Cắt plasma: nhanh và rẻ cho thép tấm dày

Cắt plasma dùng một dòng khí ion hóa ở nhiệt độ cực cao (hồ quang plasma) để nung chảy kim loại và thổi bỏ. Nó chỉ cắt được vật liệu dẫn điện, nhưng bù lại cắt thép tấm dày rất nhanh và chi phí thấp, nên phổ biến trong kết cấu thép, đóng tàu, chế tạo khung máy lớn.

Đổi lại tốc độ và giá, plasma có vết cắt rộng (1,5–4 mm), mép hơi vát và thường có xỉ bám mặt dưới cần mài lại, cùng vùng ảnh hưởng nhiệt lớn. Độ chính xác biên dạng chỉ khoảng ±0,5–1 mm. Vì thế plasma hợp với chi tiết kết cấu, tấm nền, mã pha cắt phá — nơi biên dạng sẽ được gia công tinh sau, hoặc dung sai vốn rộng. Máy plasma CNC cao cấp có công nghệ thắt dòng (high-definition) cải thiện đáng kể chất lượng mép, thu hẹp khoảng cách với laser cho thép trung bình.

Cắt tia nước: cắt nguội, cắt được gần như mọi thứ

Cắt tia nước phun nước áp suất rất cao (thường 3.000–4.000 bar), pha thêm hạt mài (garnet) để cắt kim loại và vật liệu cứng. Đặc điểm quan trọng nhất: đây là cắt nguội, không có vùng ảnh hưởng nhiệt. Vật liệu không bị biến đổi cơ tính, không cong vênh do nhiệt, không có cạnh tôi cứng ở mép cắt. Điều này quan trọng với thép công cụ, titan, vật liệu hàng không, hoặc chi tiết sẽ gia công tinh tiếp mà không muốn mép cứng lên.

Tia nước cũng cắt được vật liệu mà laser và plasma chịu thua: đá, kính, gạch men, cao su, nhựa dày, composite sợi carbon, và kim loại rất dày (trên 100 mm với máy mạnh). Độ chính xác ±0,1–0,2 mm, mép trên sạch, mép dưới hơi nhám và có độ côn nhẹ (taper) nếu cắt nhanh; máy có bù nghiêng đầu cắt giảm được côn này.

Nhược điểm: chậm và chi phí vận hành cao (hạt mài, bảo trì bơm áp suất cao, xử lý nước). Vì vậy tia nước là lựa chọn khi các phương pháp khác không đáp ứng được về nhiệt, vật liệu hoặc chiều dày, chứ không phải mặc định cho cắt tấm thông thường.

Chọn cái nào: đọc vật liệu và chiều dày ra quyết định

Thép/inox/nhôm mỏng đến ~20 mm, cần mép sạch và chính xác? → Laser.
Thép tấm dày, cần nhanh và rẻ, mép tinh không quan trọng? → Plasma.
Vật liệu nhạy nhiệt, rất dày, hoặc phi kim (đá, kính, composite)? → Tia nước.
Cần giữ nguyên cơ tính mép cắt (không HAZ), cắt titan/thép công cụ? → Tia nước.
Chi tiết sẽ gia công tinh sau, chỉ cần cắt phôi? → Chọn theo giá: plasma cho thép dày, laser cho tấm mỏng.

Một nguyên tắc thực dụng: bắt đầu từ chiều dày và vật liệu, rồi hỏi "mép cắt này có phải mặt chức năng cuối cùng không". Nếu có, nghiêng về laser hoặc tia nước; nếu không, plasma thường rẻ nhất.

Với chi tiết lớn có cả vùng cần tinh và vùng chỉ cần cắt phá, đôi khi phối hợp hai phương pháp lại rẻ nhất: cắt phá biên bằng plasma, rồi chỉ gia công tinh các mép chức năng bằng laser hoặc phay. Đừng mặc định một chi tiết chỉ được cắt bằng một phương pháp — chia theo yêu cầu của từng mép sẽ tối ưu được cả giá lẫn chất lượng.

Ví dụ đọc một chi tiết thật

Cần cắt 200 tấm mã pha (gusset) tam giác từ thép SS400 dày 12 mm để hàn vào khung máy. Mép cắt sẽ được hàn, không phải mặt lắp ghép chính xác. Chiều dày 12 mm và số lượng lớn.

Phân tích: mép sẽ hàn nên không cần độ tinh của laser; thép 12 mm là dải kinh tế của plasma; số lượng lớn nên tốc độ quan trọng. → Plasma là lựa chọn đúng, rẻ và nhanh nhất. Chọn laser ở đây là trả tiền cho độ tinh mà chi tiết không dùng đến.

Ngược lại, nếu cần cắt 50 mặt bích inox SUS304 dày 5 mm có lỗ bắt bu lông chính xác, làm mặt lắp ghép: mỏng, cần mép sạch và lỗ đúng vị trí → laser. Còn nếu cắt một tấm titan dày 30 mm cho chi tiết hàng không không được phép có mép tôi cứng → tia nước.

Chi phí thật nằm ở đâu, không chỉ ở giá cắt mỗi mét

Khi so giá ba phương pháp, đừng chỉ nhìn đơn giá cắt theo mét đường cắt. Chi phí thật của một chi tiết gồm bốn phần: giá cắt, chi phí làm sạch mép, chi phí gia công lại nếu mép chưa đạt, và tỷ lệ phế phẩm do cong vênh nhiệt. Plasma thường rẻ nhất ở cột giá cắt, nhưng nếu chi tiết cần mép sạch thì chi phí mài xỉ và làm phẳng mép có thể xóa hết phần tiết kiệm đó. Laser đắt hơn ở giá cắt nhưng mép thường dùng được ngay, tổng chi phí lại thấp hơn cho chi tiết cần độ tinh.

Tia nước có đơn giá cắt cao nhất vì tiêu hao hạt mài và bảo trì bơm áp suất cao, nhưng nó xóa được hai khoản ẩn: không có vùng ảnh hưởng nhiệt nên không tốn công xử lý mép tôi cứng, và không cong vênh nên tỷ lệ phế phẩm thấp với chi tiết mỏng, rộng bản. Với chi tiết giá trị cao mà một lần hỏng là mất cả phôi đắt tiền, tia nước thường là lựa chọn an toàn nhất về tổng chi phí dù đơn giá cắt cao.

Một yếu tố nữa là bề rộng vết cắt (kerf) khi xếp hình (nesting) nhiều chi tiết trên một tấm. Kerf hẹp của laser cho phép xếp các chi tiết sát nhau, tận dụng tấm tốt hơn; kerf rộng 3–4 mm của plasma làm hao vật liệu khi cắt nhiều chi tiết nhỏ. Với vật liệu đắt như inox hay titan, riêng phần tiết kiệm vật liệu nhờ kerf hẹp cũng đáng kể.

Ví dụ thứ hai: cùng vật liệu, khác yêu cầu

Cùng là inox SUS304 dày 8 mm, nhưng hai chi tiết khác nhau dẫn tới hai lựa chọn khác nhau:

Nắp che động cơ, mép sẽ gập và sơn: mép không phải mặt chức năng, số lượng vừa. → Laser cho mép đủ sạch để gập, chính xác lỗ định vị, tốc độ tốt ở 8 mm.
Chi tiết trong thiết bị thực phẩm, mép tiếp xúc sản phẩm, không được có cạnh tôi cứng và không nhiễm sắt: → Tia nước, vì cắt nguội không làm biến đổi mép và không đưa nhiệt vào vùng tiếp xúc.

Bài học: vật liệu và chiều dày cho bạn vùng phương pháp khả dĩ, nhưng yêu cầu chức năng của mép cắt mới là thứ chốt lựa chọn cuối cùng.

Sai lầm thường gặp

Dùng laser cho thép rất dày. Tốc độ tụt, mép xấu, chi phí đội lên; plasma hoặc tia nước hợp hơn.
Dùng plasma cho chi tiết cần chính xác. Vết cắt rộng và mép vát khiến biên dạng sai vài phần mười milimet.
Quên vùng ảnh hưởng nhiệt. Với chi tiết nhạy nhiệt hoặc sẽ gia công tinh, HAZ của laser/plasma gây cứng mép và cong vênh; tia nước tránh được.
Mặc định tia nước cho mọi thứ. Chậm và đắt; chỉ dùng khi thật sự cần cắt nguội hoặc cắt phi kim/rất dày.
Bỏ qua bước làm sạch xỉ plasma khi lập kế hoạch giá và thời gian.

Tiêu chí chọn nhanh (checklist)

[ ] Vật liệu có dẫn điện không? Không → loại plasma, cân nhắc tia nước.
[ ] Chiều dày bao nhiêu? Mỏng → laser; dày → plasma/tia nước.
[ ] Mép cắt có phải mặt chức năng cuối không? Có → laser/tia nước.
[ ] Vật liệu có nhạy nhiệt hoặc cần giữ cơ tính mép không? Có → tia nước.
[ ] Số lượng lớn, cần tốc độ, mép không tinh? Có → plasma.
[ ] Đã tính chi phí làm sạch xỉ và gia công lại mép vào giá thành chưa?
