Kỹ thuật sản xuất #02 — Phay CNC, tiện hay cắt dây EDM: chọn theo hình dạng và dung sai

Kỹ thuật sản xuất #02 — Phay CNC, tiện hay cắt dây EDM: chọn theo hình dạng và dung sai đạt được

Câu trả lời ngắn: chọn tiện khi chi tiết tròn xoay quanh một trục, chọn phay CNC khi hình dạng lăng trụ nhiều mặt, hốc và lỗ ở nhiều hướng, và chỉ chọn cắt dây EDM khi cần biên dạng sắc cạnh, thành mỏng hoặc vật liệu đã tôi cứng mà dao cắt không với tới được. Ba phương pháp không thay thế nhau hoàn toàn: mỗi cách bám một dạng hình học và một dải dung sai riêng, và một chi tiết phức tạp thường phải đi qua cả hai, ba công đoạn. Bài này giúp bạn nhìn bản vẽ là đoán được nên đặt gia công theo hướng nào, dung sai nào là hợp lý để không bị báo giá "trên trời" hoặc trả lại hàng.

Bảng so sánh nhanh ba phương pháp

Tiêu chí	Tiện (Turning)	Phay CNC (Milling)	Cắt dây EDM (Wire EDM)
Dạng hình học phù hợp	Tròn xoay: trục, bạc, ren, côn	Lăng trụ: tấm, hốc, mặt bậc, lỗ nhiều hướng	Biên dạng 2D/2.5D thẳng đứng, góc trong sắc
Dung sai kích thước điển hình	IT7–IT8 (±0,01–0,03 mm)	IT7–IT9 (±0,01–0,05 mm)	IT6–IT7 (±0,005–0,015 mm)
Độ nhám bề mặt Ra thường đạt	0,8–3,2 µm	0,8–3,2 µm	0,4–1,6 µm
Vật liệu đã tôi cứng (>45 HRC)	Khó, phải dao đặc biệt	Khó, mòn dao nhanh	Cắt tốt, không phụ thuộc độ cứng
Góc trong (bo R)	Theo mũi dao	Tối thiểu bằng bán kính dao phay	Rất nhỏ, bằng bán kính dây (~0,1 mm)
Tốc độ bóc vật liệu	Nhanh	Trung bình	Chậm
Chi phí tương đối cho 1 chi tiết	Thấp	Trung bình	Cao
Yêu cầu vật liệu	Mọi kim loại	Mọi kim loại	Chỉ vật liệu dẫn điện

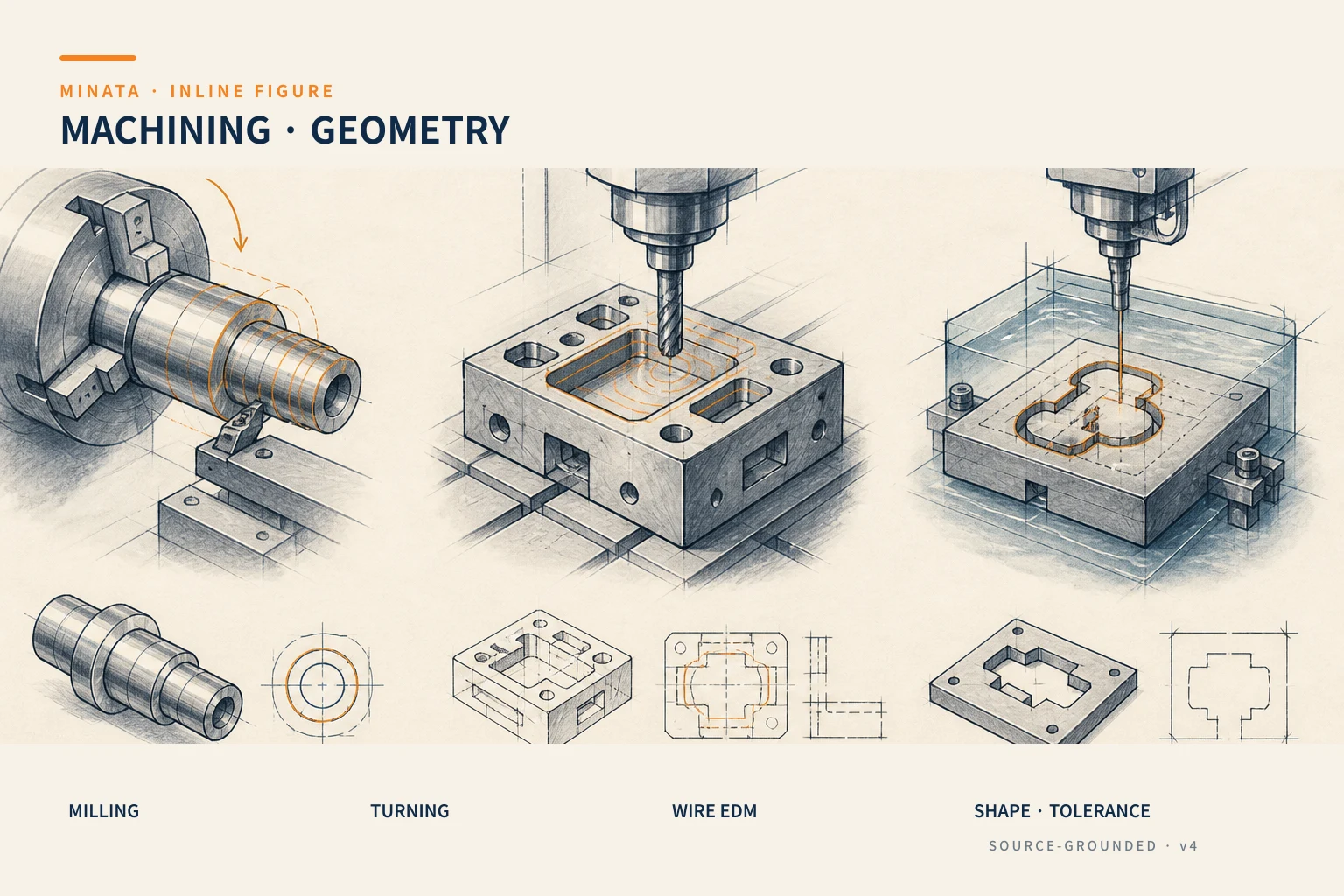

Sơ đồ chọn phương pháp gia công theo hình dạng và dung sai

Tiện: khi chi tiết xoay quanh một trục

Tiện là phương pháp trong đó phôi quay, còn dao đứng yên và tịnh tiến để cắt. Vì thế mọi bề mặt tiện được đều là mặt tròn xoay quanh trục quay: mặt trụ ngoài, lỗ trong, mặt côn, rãnh, ren và mặt đầu. Nếu cầm bản vẽ mà thấy chi tiết đối xứng qua một đường tâm — trục động cơ, bạc lót, đầu nối ren, puly, chốt định vị — thì gần như chắc chắn nên tiện trước.

Ưu điểm lớn nhất của tiện là tốc độ và độ đồng tâm. Vì phôi quay quanh một tâm cố định, đường kính ngoài, lỗ trong và mặt đầu gia công trong cùng một lần gá sẽ đồng tâm với nhau rất tốt, thường đạt độ đảo (runout) dưới 0,01 mm. Đây là điều mà phay rất khó làm được với chi tiết trục dài. Máy tiện CNC hiện đại có thêm trục dao quay (live tooling) còn phay được rãnh then, khoan lỗ ngang và taro ngay trên máy tiện, giảm số lần gá.

Dung sai điển hình của tiện là IT7–IT8, tương ứng khoảng ±0,01–0,03 mm cho chi tiết cỡ vài chục milimet. Muốn chặt hơn (IT6 trở xuống) thì phải mài sau khi tiện. Về độ nhám, tiện tinh cho Ra 0,8–1,6 µm là bình thường; muốn bóng hơn phải tiện kim cương hoặc mài.

Giới hạn của tiện: nó không làm được các mặt phẳng lệch tâm, hốc vuông, hay biên dạng không đối xứng. Khi chi tiết vừa có phần trụ vừa có phần lăng trụ (ví dụ một trục có đầu bích vuông), nó phải qua cả tiện lẫn phay.

Phay CNC: khi hình dạng nhiều mặt, nhiều hướng

Ở phay thì ngược lại: dao quay, còn phôi kẹp cố định trên bàn và di chuyển theo các trục X-Y-Z (và thêm trục A, B nếu là máy 4–5 trục). Nhờ vậy phay xử lý được gần như mọi hình dạng lăng trụ: tấm đế có nhiều lỗ, hốc bao kín, mặt bậc, rãnh, biên dạng 3D cong của khuôn.

Phay 3 trục xử lý tốt các chi tiết mà mọi bề mặt cần cắt đều nhìn thấy từ phía trên. Khi chi tiết có bề mặt ở nhiều hướng, cần gá lại nhiều lần — mỗi lần gá lại là một nguồn sai số. Đây là lúc phay 4–5 trục có giá trị: nó nghiêng hoặc xoay phôi để một lần kẹp gia công được nhiều mặt, giữ được quan hệ vị trí giữa các mặt (điều mà bản vẽ hay ràng buộc bằng dung sai vị trí và độ song song).

Điểm cần nhớ khi thiết kế cho phay: mọi góc trong của hốc đều phải có bán kính bo, và bán kính đó không nhỏ hơn bán kính dao phay. Không có dao phay nào tạo được góc trong vuông tuyệt đối. Nếu bản vẽ ghi góc trong R0 (vuông sắc), xưởng phay buộc phải hỏi lại hoặc chuyển chi tiết đó sang cắt dây EDM. Hốc càng sâu, dao càng phải dài và mảnh, càng dễ rung và để lại vết, nên tỷ lệ chiều sâu trên đường kính dao nên giữ dưới khoảng 4–5 lần cho kết quả ổn định.

Dung sai phay điển hình là IT7–IT9. Với đồ gá và máy tốt, phay tinh đạt ±0,01–0,02 mm ở kích thước nhỏ; kích thước lớn hoặc qua nhiều lần gá thì nới ra ±0,05 mm hoặc hơn.

Cắt dây EDM: khi dao cắt không với tới, hoặc vật liệu đã tôi

Cắt dây EDM (Wire Electrical Discharge Machining) không cắt bằng lực cơ học. Nó dùng tia lửa điện phóng giữa một sợi dây đồng/đồng thau mảnh (đường kính 0,1–0,25 mm) và phôi, ăn mòn dần vật liệu trong môi trường nước khử ion. Vì không có lực cắt và không phụ thuộc độ cứng vật liệu, EDM làm được ba việc mà phay và tiện chật vật:

Cắt vật liệu đã tôi cứng. Thép làm khuôn SKD11, SKH51 sau khi tôi đạt 58–62 HRC gần như không phay được nữa; cắt dây thì cắt bình thường. Đây là lý do khuôn dập, chày, cối gần như luôn được cắt dây sau nhiệt luyện.
Góc trong rất sắc. Bán kính góc trong tối thiểu chỉ bằng bán kính dây cộng khe hở phóng điện, cỡ 0,1 mm — nhỏ hơn nhiều so với dao phay.
Thành mỏng và biên dạng mảnh mà lực cắt cơ học sẽ làm biến dạng hoặc gãy.

Đổi lại, cắt dây chậm và đắt, chỉ tạo được biên dạng "quét thẳng đứng" theo phương của dây (2D hoặc 2.5D với máy có trục nghiêng U-V), không làm được mặt cong 3D tự do như phay, và vật liệu bắt buộc phải dẫn điện. Dung sai cắt dây rất tốt, thường IT6–IT7, đạt ±0,005 mm với máy tinh và nhiều lần cắt (cắt thô rồi cắt tinh lại đường biên).

Chọn cái nào: đọc bản vẽ ra quyết định

Quy trình đọc bản vẽ để quyết định:

Chi tiết tròn xoay quanh một trục? → Tiện là gốc. Có thêm rãnh then, lỗ ngang thì tiện trên máy có live tooling hoặc chuyển sang phay bước sau.
Chi tiết lăng trụ, nhiều mặt, hốc, nhiều lỗ ở các hướng? → Phay CNC. Nếu ràng buộc vị trí giữa các mặt chặt hoặc mặt ở nhiều hướng, cân nhắc phay 4–5 trục để giảm số lần gá.
Có góc trong sắc R < 0,5 mm, thành rất mỏng, hay biên dạng trên vật liệu đã tôi cứng? → Cắt dây EDM.
Dung sai yêu cầu chặt hơn IT6, bề mặt cần Ra < 0,4 µm? → Không phương pháp nào ở trên đủ; phải thêm mài hoặc EDM tinh sau gia công thô.

Trong thực tế, một chi tiết khuôn điển hình đi qua cả ba: phay thô tạo hình → nhiệt luyện → mài mặt chuẩn → cắt dây các biên dạng chính xác sau tôi. Vì thế khi đặt gia công, đừng nghĩ "chọn một máy" mà nghĩ theo chuỗi công đoạn: cái gì làm trước khi tôi, cái gì để lại sau tôi.

Dung sai và chi phí đi cùng nhau

Sai lầm tốn tiền nhất khi ghi bản vẽ là ghi dung sai chặt hơn mức chức năng thật sự cần. Mỗi bậc dung sai chặt thêm là một bậc chi phí: một kích thước ±0,1 mm phay một lần là xong; ép xuống ±0,01 mm có thể phải thêm nguyên công mài, thêm kiểm tra, thêm phế phẩm. Kinh nghiệm chung: chỉ ghi dung sai chặt ở đúng những kích thước lắp ghép có chức năng (lỗ lắp ổ bi, chốt định vị, mặt tiếp xúc kín), còn lại để dung sai thô theo tiêu chuẩn chung như JIS B 0405 hạng trung.

Chuỗi bài này còn có một bài riêng đi sâu về cách dung sai IT7–IT9 chi phối giá gia công — xem Kỹ thuật sản xuất #05 — Dung sai bạn ghi quyết định giá gia công thế nào.

Ví dụ đọc một chi tiết thật

Giả sử bản vẽ là một tấm dẫn hướng (guide plate) khuôn dập: kích thước 120 × 80 × 20 mm, vật liệu SKD11, trên tấm có bốn lỗ lắp bạc dẫn hướng dung sai H7, hai rãnh biên dạng chữ U rộng 6 mm với góc trong R0,2 mm, và yêu cầu độ cứng 60 HRC sau nhiệt luyện.

Cách đọc để lên chuỗi công đoạn:

Phần khối và bốn lỗ: phay CNC 3 trục ở trạng thái phôi mềm (chưa tôi) để tạo hình bao, khoan phá bốn lỗ để lại lượng dư. Lúc này chưa vào kích thước tinh vì tôi sẽ làm biến dạng.
Nhiệt luyện: tôi đạt 60 HRC. Sau bước này vật liệu quá cứng để phay tinh.
Mài hai mặt chuẩn: lấy lại độ phẳng và song song sau tôi, tạo mặt chuẩn cho các nguyên công sau.
Cắt dây EDM: cắt tinh bốn lỗ H7 và hai rãnh chữ U — vì rãnh có góc trong R0,2 mm (dao phay nhỏ nhất cũng khó đạt, lại trên vật liệu 60 HRC), và lỗ H7 cần dung sai IT7 ổn định trên vật liệu đã tôi.

Nếu bỏ qua nguyên tắc "để biên dạng chính xác lại sau tôi" và cố phay tinh tất cả khi còn mềm, tấm sẽ cong và sai kích thước sau khi tôi, phải bỏ. Đây là ví dụ điển hình cho việc một chi tiết không thuộc về "một máy" mà thuộc về một chuỗi phay → tôi → mài → cắt dây.

Sai lầm thường gặp

Ghi góc trong vuông R0 cho chi tiết phay. Dao phay tròn không tạo được góc vuông sắc; hoặc phải bo R, hoặc chuyển sang cắt dây (đắt hơn nhiều).
Đặt cắt dây cho chi tiết mà phay làm được. Cắt dây chậm và đắt; chỉ dùng khi thật sự cần góc sắc, thành mỏng hoặc vật liệu đã tôi.
Yêu cầu tiện cho chi tiết không đối xứng trục. Phần lăng trụ, mặt lệch tâm không tiện được, phải phay.
Quên thứ tự nhiệt luyện. Biên dạng chính xác nên để cắt dây sau khi tôi; nếu phay tinh trước rồi mới tôi, chi tiết sẽ biến dạng và sai kích thước.
Ghi dung sai đồng loạt chặt. Đẩy giá lên mà không thêm giá trị chức năng.

Tiêu chí chọn nhanh (checklist)

[ ] Chi tiết có đối xứng quanh một trục không? Có → ưu tiên tiện.
[ ] Có nhiều mặt, hốc, lỗ ở nhiều hướng không? Có → phay CNC (4–5 trục nếu ràng buộc vị trí chặt).
[ ] Có góc trong sắc, thành mỏng, hoặc vật liệu đã tôi > 45 HRC không? Có → cắt dây EDM.
[ ] Dung sai chặt hơn IT6 hoặc Ra < 0,4 µm? Có → cần mài / EDM tinh bổ sung.
[ ] Đã tách rõ kích thước chức năng (ghi chặt) và kích thước tự do (để dung sai chung) chưa?
[ ] Đã xác định thứ tự công đoạn quanh mốc nhiệt luyện chưa?

Nếu bạn có bản vẽ và chưa chắc nên đặt gia công theo hướng nào, hay muốn tối ưu dung sai để giảm giá thành mà vẫn đạt chức năng, MINATA có thể rà bản vẽ và tư vấn phương án gia công phù hợp trước khi báo giá. Xem dịch vụ Kỹ thuật & Sản xuất của MINATA.

Nguồn tham khảo: dải độ nhám Ra theo phương pháp gia công (bảng 各種加工法による粗さの範囲) và cấp dung sai IT theo JIS B 0401, đối chiếu bảng kỹ thuật catalog MISUMI. Xem chi tiết cách dung sai chi phối giá trong Kỹ thuật sản xuất #05.
