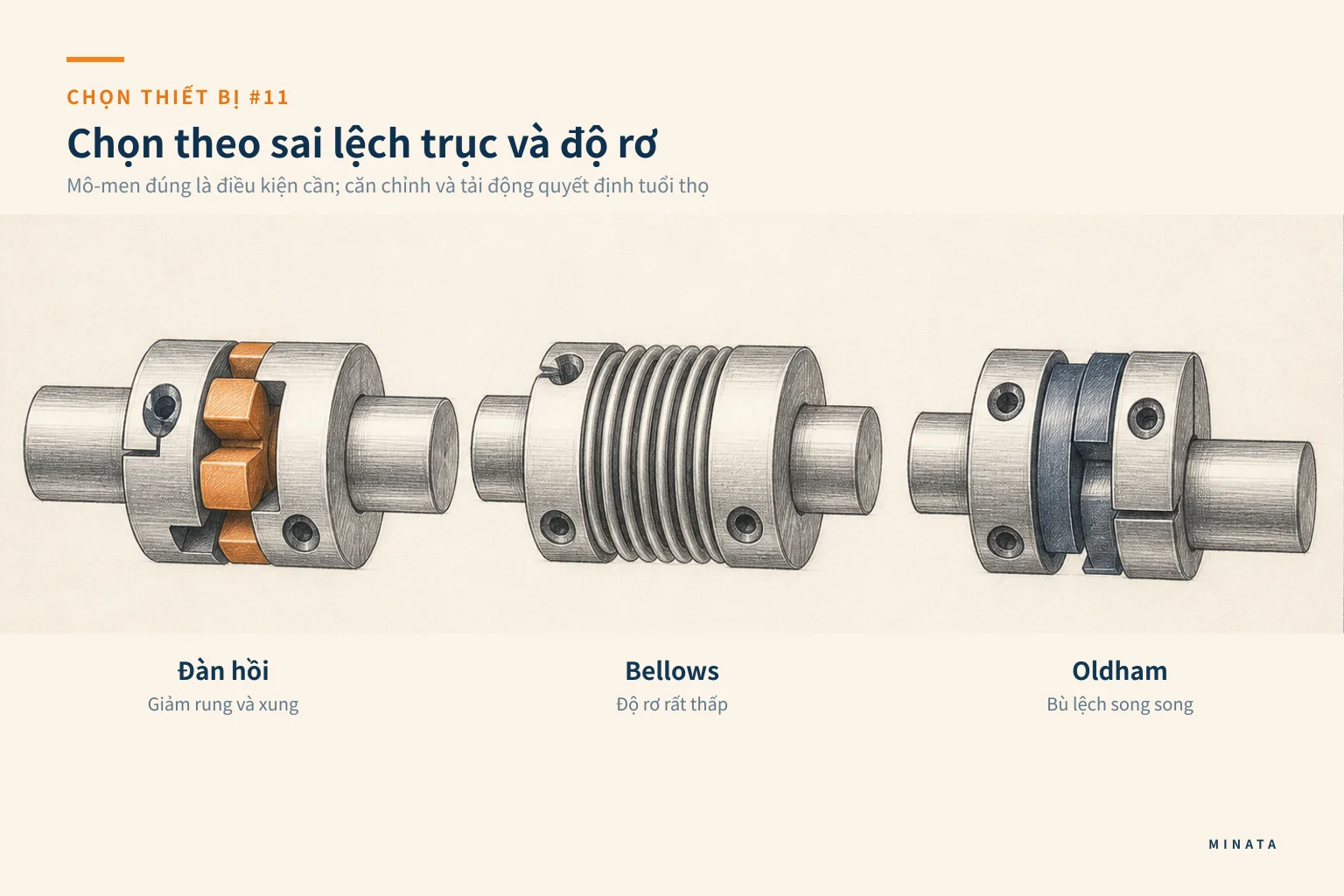

Chọn thiết bị #11 — Khớp nối đàn hồi, bellows, Oldham hay cứng: chọn theo sai lệch trục và độ rơ
Câu trả lời ngắn: chọn khớp bellows khi trục servo hoặc encoder cần độ rơ thấp, độ cứng xoắn tốt và chuyển động góc đều; chọn Oldham khi hai trục có sai lệch song song đáng kể cần bù; chọn khớp đàn hồi khi cần hấp thụ rung, giảm xung và cách điện tùy loại; chỉ chọn khớp cứng khi hai trục đã được căn đồng tâm rất tốt và kết cấu có thể chịu phản lực do sai lệch. Mô-men danh nghĩa chỉ là một dòng trong bảng chọn. Sai lệch trục, tốc độ quay, quán tính, độ rơ và kiểu gá trục mới quyết định khớp nối sống được bao lâu.
Bảng so sánh nhanh
| Tiêu chí | Khớp đàn hồi (jaw/elastomer) | Bellows | Oldham | Khớp cứng |
|---|
| Độ rơ | Tùy cấu tạo và phần tử đàn hồi | Rất thấp ở loại chính xác | Có thể có theo cấu tạo đĩa trượt | Rất thấp nếu lắp đúng |
| Bù lệch góc/trục | Có trong giới hạn catalog | Có trong giới hạn catalog | Mạnh về sai lệch song song | Gần như không dùng để bù |
| Độ cứng xoắn | Trung bình đến cao | Cao | Thường thấp hơn bellows | Rất cao |
| Hấp thụ rung/xung | Tốt | Ít hơn, thiên về độ chính xác | Có tính trượt của đĩa giữa | Hầu như không |
| Dùng điển hình | Bơm, truyền động phổ thông, stepper | Servo–vít me, encoder, positioning | Motor và cơ cấu có lệch tâm song song | Hai trục được gia công/căn chỉnh chính xác |
| Rủi ro chính | Phần tử đàn hồi lão hóa/quá tải | Quá sai lệch, tải uốn | Mòn đĩa, giới hạn tốc độ/tải | Đẩy tải sai lệch vào ổ bi và trục |
Khớp nối không chỉ để “nối hai trục”
Khớp nối truyền mô-men từ motor tới vít me, hộp giảm tốc, encoder, puly hay cơ cấu khác. Đồng thời, nó phải đối diện với sai lệch thực tế giữa hai tâm trục: lệch song song, lệch góc và dịch chuyển dọc trục. Sai lệch có thể đến từ dung sai gia công, mặt lắp, nhiệt độ, khung máy biến dạng khi mang tải hoặc từ việc tháo lắp bảo trì. Nếu chọn một khớp quá cứng cho hệ chưa căn chỉnh, phản lực không biến mất; nó chuyển thành tải lên ổ bi motor, ổ đỡ vít me và trục.
Ngược lại, một khớp quá mềm hoặc có độ rơ lớn có thể làm hệ positioning đàn hồi. Motor encoder báo đã đến lệnh nhưng đầu bàn vẫn đang xoắn hoặc dồn khe hở. Điều này dễ lộ ra khi đảo chiều, thay tải hoặc khi tăng gain servo. Vì vậy chọn khớp là bài toán cân bằng: truyền mô-men đủ, bù sai lệch cần thiết, giữ độ cứng/độ rơ phù hợp và không tạo ra tải phụ phá cơ cấu.
MISUMI mô tả khớp nối mềm là phần tử có thể bù sai lệch ngang, góc và dọc trục trong giới hạn từng model. Hướng dẫn chọn của hãng cũng yêu cầu kiểm mô-men, tốc độ tối đa, sai lệch cho phép và kích thước lỗ trục — bốn điều cần được kiểm cùng lúc, không được thay bằng một kích thước bore giống nhau.
Đo và gọi đúng ba loại sai lệch
Sai lệch song song xảy ra khi hai trục song song nhưng tâm không trùng. Khi quay, một loại khớp sẽ phải uốn hoặc trượt theo mỗi vòng. Oldham dùng một đĩa giữa trượt trong hai rãnh vuông góc, nên thường được chọn khi cần nhận sai lệch song song tương đối lớn. Đổi lại, kiểm tính mòn của đĩa, tải, tốc độ và độ rơ theo catalog là bắt buộc.
Sai lệch góc là khi hai trục cắt nhau ở một góc nhỏ. Bellows, khớp đĩa và một số khớp đàn hồi có thể bù trong giới hạn, nhưng khả năng cho phép không có nghĩa là nên lắp ngay sát giới hạn. Sai lệch càng lớn, mô-men uốn và tải chu kỳ càng tăng. Căn chỉnh tốt trước rồi để khớp bù phần sai số còn lại là cách đúng.
Dịch chuyển dọc trục xảy ra do nhiệt, dung sai vị trí hoặc cơ cấu lắp. Nhiều khớp có giới hạn axial motion riêng. Nếu bỏ qua, khớp có thể ép vào ổ bi hoặc tự kéo trục theo mỗi chu kỳ nhiệt. Đọc ký hiệu angular, parallel/lateral và axial của đúng model; các con số này không thể hoán đổi cho nhau.
Đo sai lệch sau khi toàn bộ khung, motor plate, ray và tải đã lắp gần trạng thái vận hành. Đồng hồ so, thước kiểm tra và quy trình căn chỉnh phù hợp giúp phát hiện tâm trục trước khi đặt khớp vào tình trạng phải “gánh” lỗi lắp ráp. Nếu máy chịu nhiệt hoặc có khung dài, đánh giá sai lệch ở nhiệt độ vận hành hay trạng thái mang tải cũng quan trọng.
Khớp đàn hồi: dập rung và tải xung có kiểm soát
Khớp jaw/elastomer thường gồm hai hub và một phần tử đàn hồi ở giữa. Vật liệu/độ cứng của spider ảnh hưởng tới độ cứng xoắn, khả năng giảm rung và mức truyền xung. Một số thiết kế tạo cách điện điện giữa hai phía. Chúng thích hợp cho truyền động phổ thông, motor bước, bơm nhỏ, băng tải, cơ cấu có va đập vừa phải hoặc nơi muốn giảm chấn động truyền vào motor.
Ưu điểm không đồng nghĩa với miễn căn chỉnh. Phần tử đàn hồi có thể nóng, lão hóa, nứt hoặc mòn dưới môi trường dầu, hóa chất, nhiệt và quá tải. Kiểm vật liệu, nhiệt độ, môi trường và hướng dẫn thay thế là phần của BOM. Nếu vị trí chính xác là tiêu chí cao, hãy kiểm độ rơ và độ cứng xoắn ở tải thật; hai model nhìn giống nhau có thể cho đáp ứng servo khác nhau đáng kể.
Khớp đàn hồi phù hợp khi tải có xung hoặc cần giảm rung, nhưng không nên được dùng để che lỗi đồng tâm lớn. Lệch tâm lớn vẫn tạo tải tuần hoàn và làm phần tử đàn hồi mòn sớm. Đây là một biểu hiện hay gặp: thay spider mới thì hết rung ít lâu rồi rung quay lại. Gốc vấn đề có thể nằm ở mặt lắp motor hoặc ray chứ không ở spider.
Bellows: ưu tiên độ rơ thấp và chuyển động góc đều
Bellows coupling dùng ống xếp kim loại mỏng giữa hai hub. Cấu trúc này có thể tạo độ cứng xoắn cao và độ rơ rất thấp, đồng thời bù một mức sai lệch theo thông số hãng. Nó thường thấy giữa servo–vít me, encoder–trục đo, bàn quay chính xác và các trục cần đổi chiều nhiều mà không muốn thêm backlash.
Bellows không sinh ra để xử lý sai lệch lớn. Ống xếp phải làm việc đàn hồi trong giới hạn; quá sai lệch, tải uốn hoặc lắp hub kém sẽ giảm tuổi thọ. Kiểm cả mô-men đỉnh lúc gia tốc, tải hướng trục, tốc độ quay và moment quán tính. Nếu motor quay nhanh, đặc tính cân bằng và tốc độ cho phép của khớp là thông số an toàn thực, không chỉ là dữ liệu hiệu năng.
Trong trục servo, độ cứng xoắn của khớp nối là một phần của vòng điều khiển. Khớp quá mềm tạo trễ xoắn giữa encoder motor và tải, thường khiến tuning khó hơn. Khớp quá cứng khi căn chỉnh kém lại ném tải vào ổ bi. Cần nhìn cả chuỗi motor–khớp–vít me/giảm tốc–tải; bài #09 về chọn servo, bước và induction giải thích vì sao quán tính và profile chuyển động phải đi cùng motor.
Oldham: giải bài toán lệch song song
Khớp Oldham có hai hub với rãnh và một đĩa trung tâm truyền mô-men qua hai mặt vuông góc. Khi hai tâm trục lệch song song, đĩa trượt qua lại để bù sai lệch. Vì vậy Oldham thường hợp với motor và cơ cấu lắp trên hai mặt chưa thể đồng tâm hoàn hảo, đặc biệt khi phản lực lệch tâm là vấn đề. Catalog MISUMI ghi Oldham có khả năng cho phép lateral misalignment lớn và lắp đặt dễ hơn trong nhóm ứng dụng đó.
Chuyển động trượt tạo ra các điều kiện cần kiểm: vật liệu đĩa, bôi trơn hoặc chạy khô theo thiết kế, nhiệt, tốc độ, mòn và độ rơ tăng theo thời gian. Mức zero backlash không nên được suy đoán từ vẻ ngoài; hãy lấy đúng thông số của model và cấu hình hub/đĩa. Với encoder hay đo lường rất nhạy, bellows hoặc coupling disc có thể là phương án phù hợp hơn nếu sai lệch đã được căn chỉnh nhỏ.
Không dùng Oldham chỉ vì mặt lắp làm sai lệch quá lớn. Nếu sai lệch vượt catalog, mỗi vòng quay có thể làm đĩa chịu hành trình trượt lớn, nóng và mòn nhanh. Hãy sửa chuẩn lắp, thêm khả năng căn chỉnh, hoặc chọn lại kiến trúc lắp motor trước khi tăng cỡ coupling.
Khớp cứng: chính xác khi điều kiện lắp thực sự chính xác
Khớp cứng là một hub nối trực tiếp hai trục, thường cho độ cứng xoắn cao và hầu như không có độ rơ. Nó hữu ích cho các trục được gia công/căn chỉnh chặt chẽ, fixture đo lường hoặc hai phần trục cùng chuẩn. Nhưng nó hầu như không bù sai lệch. Bất kỳ lệch song song/góc nào sẽ ép hai trục chạy theo quỹ đạo không tự nhiên, đưa lực sang ổ bi.
Một lỗi tư duy là dùng khớp cứng vì “servo cần cứng”. Servo cần độ cứng và độ rơ đúng theo yêu cầu, còn ổ bi motor cũng cần được bảo vệ. Nếu khung hàn, mặt plate mỏng hoặc dải nhiệt lớn, một khớp cứng dễ biến sai số lắp ráp thành rung và nóng ổ. Chọn nó chỉ khi bạn đã có dữ liệu căn chỉnh, kết cấu và khả năng duy trì đồng tâm sau khi bảo trì.
Mô-men chọn phải bao gồm chế độ tải
Với servo/stepper, hướng dẫn MISUMI khuyến nghị lấy mô-men bù theo mô-men đỉnh motor nhân hệ số bù của chính dòng coupling, rồi chọn khả năng truyền lớn hơn kết quả. Với motor đa dụng truyền công suất, catalog dùng mô-men tải và hệ số ứng dụng theo loại tải. Ý nghĩa thực tế: đừng chỉ lấy mô-men chạy đều. Gia tốc, đảo chiều, kẹt, xung từ cơ cấu và số lần đóng/cắt thay đổi hoàn toàn điều kiện của coupling.
Khi bạn không có dữ liệu để tính hết tải động, hãy lấy hệ số ứng dụng do nhà sản xuất khớp nối công bố cho kiểu drive, dạng tải và chu kỳ. Không tự đặt một hệ số “cho an toàn” mà không ghi giả định. Ngoài mô-men, check tốc độ tối đa, lỗ trục, kiểu kẹp/set screw/key, khoảng hở lắp dụng cụ và khả năng tháo lắp trong bảo trì. Một khớp có bore đúng nhưng không có không gian siết vít sẽ gây lỗi ngay trên sàn lắp ráp.
Trình tự chọn và lắp đặt
- Xác định hai trục. Đường kính, dung sai, chiều dài lắp, then/rãnh then, kiểu kẹp, vị trí vai trục và không gian siết.
- Ghi mô-men và tốc độ. Bao gồm chạy liên tục, đỉnh gia tốc, đảo chiều, tải xung và chu kỳ.
- Đo sai lệch. Tách lateral, angular và axial; so với giới hạn riêng của model, có dự phòng.
- Chọn đặc tính động. Positioning/encoder cần độ rơ thấp; tải xung cần damping; lệch song song cần Oldham hoặc giải pháp tương đương.
- Lắp theo tài liệu. Vệ sinh trục, chừa khe axial nếu hãng yêu cầu, siết lực đúng, dùng phương án chống tuột phù hợp và kiểm quay tay trước khi cấp điện.
- Xác nhận sau chạy. Quan sát rung, tiếng, nhiệt hub/ổ bi, dấu mài và vị trí vít sau chu kỳ thử. Căn chỉnh lại nếu cần, đừng chỉ thay khớp mới.
Lỗi chọn hay gặp
- Chọn theo bore và mô-men duy nhất. Bỏ qua lateral/angle/axial misalignment sẽ làm coupling gánh lỗi lắp.
- Chọn khớp cứng cho khung chưa kiểm đồng tâm. Ổ bi motor và vít me chịu hậu quả trước.
- Dùng coupling mềm để che sai số lớn. Nó có thể giảm triệu chứng, không xóa nguyên nhân.
- Bỏ mô-men đỉnh của servo. Khớp hỏng lúc tăng tốc dù mô-men chạy đều rất thấp.
- Quên môi trường. Dầu, nhiệt, hóa chất và bụi tác động trực tiếp lên spider hoặc đĩa trượt.
Tiêu chí chọn nhanh (checklist)
- [ ] Đã ghi mô-men liên tục, mô-men đỉnh, tốc độ và số lần đảo chiều chưa?
- [ ] Đã đo riêng sai lệch song song, góc và dọc trục ở trạng thái lắp thực chưa?
- [ ] Trục positioning/encoder cần độ rơ rất thấp? Có → xem bellows hoặc coupling disc theo thông số.
- [ ] Sai lệch song song là ràng buộc nổi bật? Có → xem Oldham trong phạm vi catalog.
- [ ] Cần hấp thụ rung hoặc tải xung? Có → xem khớp đàn hồi với vật liệu phần tử phù hợp.
- [ ] Chỉ dùng khớp cứng khi đồng tâm, kết cấu và tải ổ bi đã được kiểm chứng chưa?
