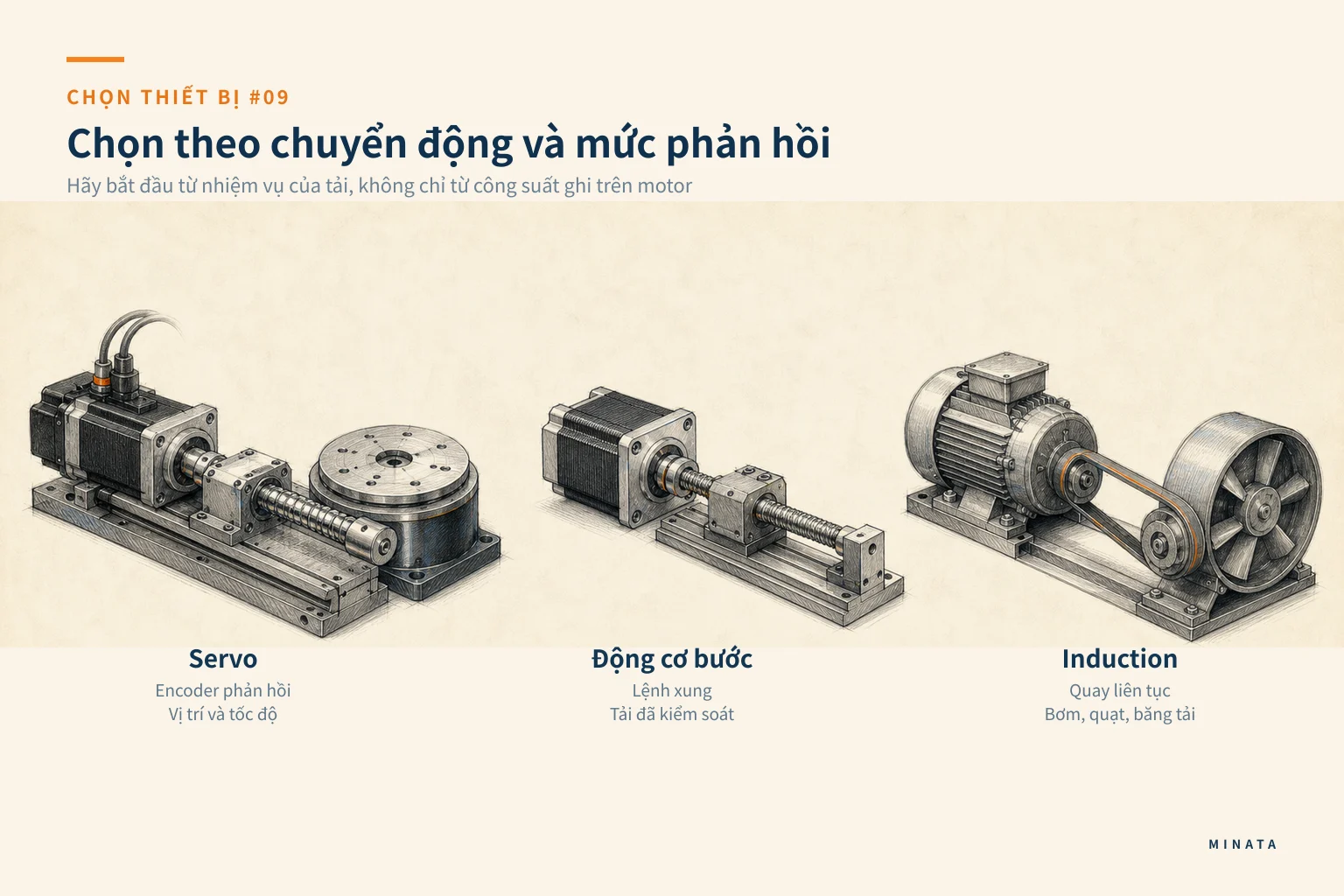

Chọn thiết bị #09 — Động cơ servo, bước hay induction: chọn theo chuyển động và mức phản hồi
Câu trả lời ngắn: dùng servo cho trục phải bám vị trí hoặc tốc độ dưới tải thay đổi, cần gia tốc cao và cần phát hiện sai lệch; dùng động cơ bước cho chuyển động chia bước, hành trình ngắn hoặc chu kỳ đơn giản khi tải đã được kiểm soát; dùng động cơ induction cho cơ cấu quay liên tục cần độ bền, vận hành ổn định và không đòi hỏi định vị trục ở mức servo. Ba loại có thể cùng làm quay một puly hay vít me, nhưng cách chúng nhận lệnh, phản hồi và xử lý quá tải khác nhau. Quyết định cần bắt đầu từ chuyển động của tải, sau đó mới đến công suất ghi trên motor.
Bảng so sánh nhanh
| Tiêu chí | Servo | Động cơ bước | Induction (không đồng bộ) |
|---|
| Phản hồi | Encoder và driver khép kín | Thường hở vòng; có phiên bản bước khép kín | Thường theo tốc độ, có thể dùng biến tần và phản hồi phụ |
| Thế mạnh chính | Bám vị trí/tốc độ, tăng giảm tốc, báo lỗi theo dõi | Chia vị trí đơn giản, mô-men tốt ở tốc độ thấp | Quay liên tục, bền, phổ biến cho bơm/quạt/băng tải |
| Điều khiển | Driver servo, tuning và tín hiệu vị trí/tốc độ | Driver phát xung hoặc điều khiển khép kín | Khởi động trực tiếp, contactor hoặc biến tần |
| Khi tải thay đổi | Phù hợp nếu đã sizing và tuning đúng | Cần dự phòng để tránh mất bước | Hợp tải quay, tốc độ điều chỉnh theo biến tần |
| Điểm cần cảnh giác | Quán tính tải, tuning, cáp encoder, phanh giữ | Mất bước, cộng hưởng, mô-men giảm theo tốc độ | Khởi động, trượt, hãm, khả năng định vị |
| Ví dụ điển hình | Robot, bàn quay, vít me định vị | Bàn trượt nhỏ, cấp liệu, cơ cấu chỉnh | Quạt, bơm, mixer, băng tải |
Đừng bắt đầu bằng câu hỏi “mấy watt?”
Một motor chỉ là một mắt xích. Tải ở đầu kia có thể là bàn trượt, tang cuốn, băng tải, mâm quay, bơm hoặc cơ cấu nâng. Mỗi dạng tải tạo ra mô-men khác nhau khi chạy đều, lúc tăng tốc, lúc đổi chiều và khi dừng. Vì vậy, câu hỏi đầu tiên nên là: trục có cần biết mình đã đi đến đâu hay chỉ cần quay? Nếu câu trả lời là “phải biết và phải sửa khi lệch”, hệ servo có lợi thế rõ ràng vì encoder đo chuyển động thực và driver so sánh với lệnh.
Tiếp theo, tách nhiệm vụ thành bốn dòng dữ liệu: khối lượng hoặc mô-men tải; tốc độ và thời gian chu kỳ; hành trình hay góc quay; yêu cầu khi lỗi hoặc mất điện. Đây là đầu vào để tính cơ khí, chọn cơ cấu truyền động và chọn motor. Việc đọc mỗi nhãn công suất rồi thay bằng motor lớn hơn thường để lại hai rủi ro: motor vẫn không theo kịp quán tính khi gia tốc, hoặc motor quá lớn làm hệ tốn tiền, khó tuning và không khai thác hết dải làm việc.
Servo: chọn khi sai lệch vị trí là một tín hiệu cần xử lý
Servo gồm motor, encoder và driver. Encoder gửi vị trí/tốc độ về driver; driver điều chỉnh dòng cấp motor để bám lệnh. Cấu trúc này hữu ích khi tải thay đổi, khi trục phải đảo chiều liên tục, hoặc khi máy cần dừng ở vị trí có kiểm soát. Nếu cơ cấu kẹt, trượt đai, va chạm hoặc không theo lệnh, driver có thể phát hiện qua giới hạn sai lệch và đưa tín hiệu alarm vào PLC. Chính khả năng quan sát sai lệch này phân biệt servo với cách phát xung hở vòng thông thường.
Servo phù hợp cho vít me bi, bàn quay, trục robot, đầu gắp có profile chuyển động, máy đóng gói đổi nhiều định dạng và trục đồng bộ với trục khác. Khi yêu cầu chỉ là “đi đến công tắc hành trình rồi về”, servo vẫn chạy được, nhưng chi phí driver, encoder, cáp và thời gian thiết lập có thể chưa hợp lý. Hãy chọn khi sự linh hoạt và thông tin phản hồi mang giá trị rõ ràng cho máy.
Khi xem catalog servo, tách mô-men liên tục khỏi mô-men đỉnh. Mô-men liên tục liên quan đến nhiệt khi chạy lâu; mô-men đỉnh dành cho pha gia tốc, đảo chiều hoặc chống lại lực cản ngắn hạn. Một chu kỳ có thể dùng ít mô-men trung bình nhưng lại cần đỉnh cao lúc nhấc tải. Đường cong mô-men–tốc độ của bộ motor/driver đã chọn là nơi kiểm tra cuối, vì mô-men khả dụng còn phụ thuộc nguồn cấp và driver.
Một kiểm tra quan trọng khác là quán tính quy đổi về trục motor. Vít me, puly, hộp giảm tốc và tải tịnh tiến đều góp phần vào quán tính mà motor nhìn thấy. Hệ có quán tính tải quá lớn so với motor có thể rung, đáp ứng chậm hoặc yêu cầu tuning thận trọng hơn. Hộp giảm tốc thay đổi quán tính phản chiếu; vì vậy hãy tính cả motor–giảm tốc–tải như một chuỗi. Xem thêm cách chọn cơ cấu truyền động ở bài #03 về vít me bi, đai răng và thanh răng và bài #04 về hộp giảm tốc.
Động cơ bước: gọn cho lệnh chia vị trí đã biết
Động cơ bước quay theo các bước điện; driver nhận xung và tạo dòng cho các pha. Cách điều khiển này dễ ghép với bộ phát xung, PLC hoặc motion controller đơn giản. Ở nhiệm vụ có hành trình ngắn, tải ổn định và tốc độ vừa phải, motor bước tạo ra giải pháp gọn cho bàn chỉnh, cơ cấu cấp phôi, van định lượng, đầu vặn hoặc trục quay chia vị trí.
Điều cần hiểu là số xung đã gửi không tự chứng minh trục đã đến vị trí. Nếu mô-men tải vượt mô-men motor ở tốc độ đó, nếu gia tốc quá gắt, hoặc cơ cấu cộng hưởng, motor có thể mất bước. Hệ hở vòng vẫn tiếp tục gửi xung trong khi trục thực đã lệch. Công tắc home, cảm biến xác nhận, giới hạn gia tốc và dự phòng mô-men là những hàng rào thiết kế cần có. Với máy cần biết lỗi vị trí ngay trong chu kỳ, chọn bước khép kín hoặc servo sẽ an tâm hơn.
Đừng đọc mô-men giữ trên nhãn như mô-men sẵn có tại tốc độ chạy. Mô-men của motor bước thay đổi theo tốc độ, điện áp driver, dòng cài đặt và điều kiện tải. Luôn lấy đường cong torque–speed của đúng motor/driver, sau đó đặt điểm vận hành vào vùng còn dự phòng. Nếu cơ cấu phát tiếng rung ở một vùng tốc độ, xem lại vi bước, profile tăng tốc, độ cứng cơ khí và kiểu ghép trục; tăng dòng đơn thuần chưa chắc giải quyết được gốc rễ.
Motor bước khép kín là một lựa chọn trung gian đáng cân nhắc. Nó bổ sung encoder và logic hiệu chỉnh để theo dõi vị trí, nhưng vẫn giữ cách vận hành gần với bộ bước ở nhiều ứng dụng. Nó không thay thế servo trong mọi trường hợp; hãy so đường cong tải, tốc độ, kiểu điều khiển và yêu cầu báo lỗi thay vì suy luận theo tên công nghệ. Oriental Motor cũng lưu ý servo thường có lợi thế ở tốc độ cao và tải quán tính cao hơn, còn bước thường hợp các chuyển động ngắn và nhanh nếu điều kiện tải phù hợp.
Induction: làm việc tốt cho nhiệm vụ quay liên tục
Động cơ induction, thường gọi motor không đồng bộ AC, xuất hiện rất nhiều trong quạt, bơm, băng tải, mixer, máy thổi và các cơ cấu công suất quay liên tục. Rotor không cần chổi than; cấu tạo quen thuộc, bền và dễ tìm nguồn thay thế. Khi chỉ cần chạy/dừng hoặc thay đổi tốc độ trong một dải làm việc, contactor kết hợp bảo vệ motor hoặc biến tần thường tạo thành hệ điều khiển hợp lý.
Induction không có encoder mặc định để thực hiện định vị chính xác như servo. Biến tần có thể điều khiển tốc độ và có các chế độ điều khiển tiên tiến, nhưng yêu cầu của một trục positioning vẫn phải được đánh giá riêng: độ chính xác dừng, tải thay đổi, hãm, hồi tiếp và cách xác nhận vị trí. Với băng tải cần chạy liên tục ở nhiều tốc độ, điều này thường đủ. Với bàn quay phải dừng đúng góc, một hệ servo hoặc motor kèm encoder/motion control có thể đơn giản hơn ở cấp độ toàn hệ.
Với motor induction, xem kỹ chế độ khởi động và mô-men khởi động của tải. Quạt và bơm có đặc tính khác băng tải mang hàng, vít tải hay máy nghiền. Biến tần giúp tạo ramp tăng/giảm tốc và giới hạn dòng, nhưng cần được chọn cùng motor, điện áp, điều kiện lắp đặt, dây cáp và tải. Nếu tải có quán tính lớn hoặc trục có thể kéo motor quay khi hãm, hãy bàn rõ phương án hãm với nhà cung cấp: dừng tự do, hãm giảm tốc qua biến tần, điện trở hãm hay tái sinh đều tạo yêu cầu khác nhau.
Quy trình chọn theo chuyển động thật
- Mô tả tải ở đầu ra. Ghi khối lượng, bán kính, lực cản, hướng chuyển động, ma sát và tải thay đổi theo thời gian. Với cơ cấu nâng, tách rõ tải trọng và lực trọng trường.
- Vẽ profile. Ghi tốc độ, gia tốc, thời gian chạy, thời gian nghỉ, số lần đảo chiều và chu kỳ ngày. Đây là cơ sở kiểm nhiệt, không chỉ là thời gian một lần chạy thử.
- Xác định mức phản hồi. Cần chỉ phát lệnh, cần cảm biến xác nhận cuối hành trình, hay cần biết sai lệch liên tục? Câu này thu hẹp lựa chọn nhanh nhất.
- Chọn cơ cấu truyền. Vít me, đai, thanh răng, hộp số hoặc tang cuốn quy đổi lực/tốc độ về motor theo cách khác nhau.
- Đọc đường cong của cả bộ. Với servo là motor và driver; với bước là motor và driver; với induction là motor và phương thức khởi động/biến tần.
- Kiểm khi lỗi. Mất điện, kẹt cơ khí, đứt đai, quá hành trình và tải rơi cần có cơ chế an toàn độc lập khi cần thiết.
Ba tình huống dễ quyết
Bàn trượt lắp linh kiện đổi model thường xuyên. Cần đổi vị trí, tốc độ và gia tốc trong phần mềm, đồng thời phát hiện trục không theo lệnh. Servo cùng vít me/đai răng và cảm biến home là cấu hình phù hợp. Nếu tải treo theo phương đứng, bổ sung đánh giá phanh giữ theo bài #12 về phanh và ly hợp.
Cơ cấu cấp tem quay một góc cố định, tải nhẹ và chu kỳ ổn định. Motor bước có thể là lựa chọn kinh tế nếu đường cong mô-men tại tốc độ làm việc còn dự phòng, cơ cấu không kẹt và có home để khôi phục mốc. Đừng bỏ cảm biến chỉ vì motor nhận đủ xung.
Băng tải chuyển thùng theo vài tốc độ. Motor induction kết hợp hộp giảm tốc và biến tần thường thực tế. Yêu cầu cần xác nhận là mô-men khởi động khi đầy tải, cách hãm, kiểu băng tải và điều kiện môi trường; định vị từng thùng có thể để cảm biến và stopper đảm nhiệm.
Lỗi chọn motor hay gặp
- Chọn servo theo công suất danh nghĩa rồi bỏ qua mô-men đỉnh. Trục chạy được khi không tải nhưng alarm khi tăng tốc hoặc đảo chiều.
- Dùng bước hở vòng cho trục không được phép mất vị trí. Một lần kẹt nhỏ có thể làm toàn bộ chuỗi sau đó sai mốc.
- Đánh giá induction như một trục positioning chỉ vì đã gắn biến tần. Biến tần điều tốc tốt không tự tạo ra xác nhận vị trí ở đầu tải.
- Quên quán tính và độ rơ cơ khí. Motor đúng vẫn cho kết quả kém nếu khớp nối, giảm tốc, đai hoặc ray dẫn hướng không phù hợp.
- Không ghi điều kiện mất điện. Motor dừng không đồng nghĩa tải treo được giữ an toàn; phanh giữ và cơ cấu chống rơi cần được xét riêng.
Tiêu chí chọn nhanh (checklist)
- [ ] Đã viết profile tốc độ, gia tốc, chu kỳ và số lần đảo chiều của trục chưa?
- [ ] Trục có cần phản hồi sai lệch vị trí/tốc độ khi chạy không? Có → ưu tiên servo hoặc bước khép kín.
- [ ] Tải nhẹ, hành trình/chuyển động đơn giản, có home và còn dự phòng mô-men? Có → xem động cơ bước.
- [ ] Nhiệm vụ quay liên tục, không cần định vị trục chính xác? Có → xem motor induction với phương án điều khiển tốc độ phù hợp.
- [ ] Đã kiểm đường cong mô-men–tốc độ của đúng bộ motor/driver hoặc motor/biến tần chưa?
- [ ] Đã tính tải, quán tính, cơ cấu truyền và điều kiện hãm/mất điện chưa?
Nếu dữ liệu tải và profile chưa rõ, MINATA có thể cùng đội máy quy đổi nhiệm vụ thành thông số chọn motor, driver, giảm tốc và phanh giữ trước khi đặt hàng. Trao đổi với đội Kỹ thuật sản xuất.
