Chọn thiết bị #21 — Nhôm định hình: series 20, 30, 40 hay 50 theo tải

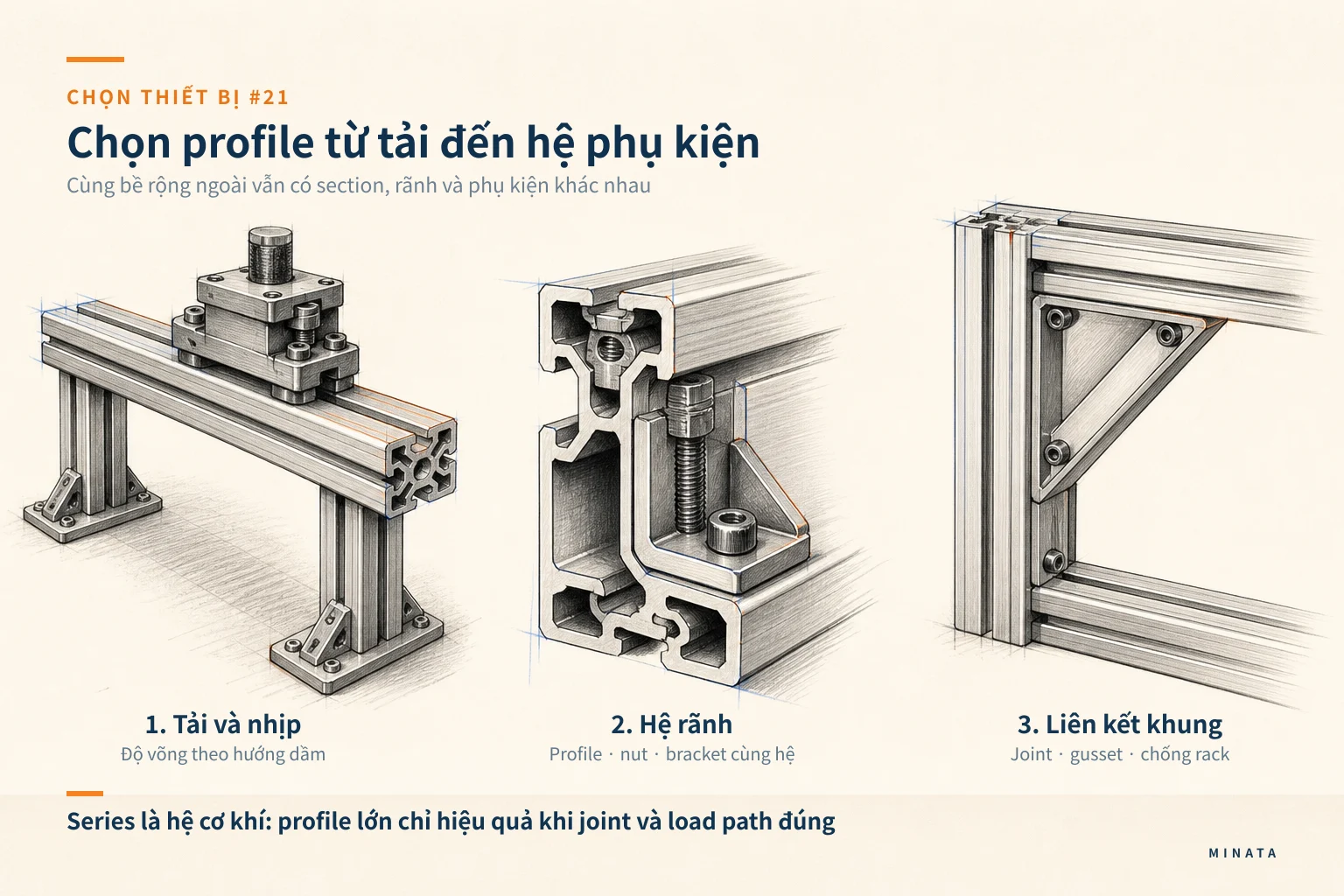

Chọn nhôm định hình từ tải, nhịp tự do, điểm đặt tải, độ võng cho phép, liên kết và các thành phần sẽ gắn lên khung. “Series 20, 30, 40, 50” chỉ là quy ước hệ profile của từng hãng; cùng một tên series không bảo đảm cùng rãnh T, moment quán tính, loại nut hay phụ kiện. Hãy khóa một hệ catalogue trước, rồi kiểm profile và joint theo đúng dữ liệu của hệ đó.
Bảng so sánh nhanh
| Cỡ/hệ profile thường gặp | Khi phù hợp | Điều phải kiểm | Cảnh báo |
|---|
| Series nhỏ 20/25 | Sensor bracket, cover nhẹ, đồ gá nhỏ | Nhịp ngắn, panel, ren/nut tương thích | Không dùng cảm tính cho chân máy hoặc nhịp dài |
| Series trung 30/40 | Khung máy vừa, bàn thao tác, guard | Độ võng beam, tải tập trung, bracket | Bề rộng ngoài không cho biết độ cứng theo hai trục |
| Series lớn 45/50 trở lên | Khung nền, load nặng, cột cao | Moment, torsion, chân đế, liên kết | Profile lớn vẫn yếu nếu joint/gusset sai |
| Profile kín/đặc biệt | Cần routing, cleanability, panel/gasket | Hình dạng, access lắp nut, phụ kiện | Không tự đổi sang profile “gần giống” khác hãng |
Bắt đầu từ tải và hình học của khung
Trước khi chọn catalogue, vẽ khung theo các thanh chịu lực thực: chân đứng, dầm ngang, giằng, cửa, panel, màn hình, robot, băng tải, khay điện và tải bảo trì. Ghi chiều dài tự do của từng thanh, tải phân bố hay tải tập trung, hướng lực, điểm treo và vị trí tâm khối lượng. Khung cho một tấm che mỏng khác về bản chất với khung đỡ trục tuyến tính có tải gia tốc hoặc bàn thao tác có người tỳ lực.
Tải tĩnh chỉ là một phần. Cơ cấu chuyển động tạo rung, lực đảo chiều, moment tại gối và xung khi dừng. Cửa mở/đóng, bàn kéo ra, cylinder, cáp kéo hoặc người tựa vào khung đều có thể là load case. Hãy lập ít nhất các trạng thái: vận hành bình thường, tải lớn nhất, cửa mở, bảo trì và vận chuyển nếu máy được di chuyển. Những trạng thái này giúp tránh xây frame đẹp nhưng phải thêm tấm gia cường sau khi chạy thử.
Độ võng cần được xác định từ nhiệm vụ. Khung che có thể chấp nhận chuyển vị khác khung giữ camera, sensor, rail hay một bề mặt gá lắp chính xác. Nói “khung phải cứng” không đủ cho người thiết kế và nhà cung cấp. Hãy ghi vị trí đo, hướng đo và giới hạn theo chức năng: khe hở cơ khí, alignment của sensor, độ phẳng bàn, hoặc khoảng hở guard. Dữ liệu profile của hãng cung cấp moment quán tính và module chống uốn để kiểm tính cho profile cụ thể.
Series là hệ cơ khí, không chỉ là kích thước mặt cắt
Các nhà sản xuất đặt tên hệ profile theo lưới module, cỡ rãnh, kích thước danh nghĩa hoặc cách gọi thương mại. MISUMI 2018 phân nhóm profile theo các series 5, 6 và 8 với nhiều mặt cắt khác nhau; trong từng nhóm còn có nut, bracket, joint và plate phù hợp riêng. Bosch Rexroth cũng công bố profile với thông số slot, diện tích, moment quán tính, module chống uốn và khối lượng theo từng mã. Vì vậy, cụm “40x40” chưa là specification đầy đủ.
Trước khi tạo BOM, chốt hãng/hệ, profile code, slot size, hình dạng mặt cắt, loại bề mặt, phụ kiện, nut, bolt và tooling. Một nut T từ hệ khác có thể không vào rãnh, lắp được nhưng không giữ đúng, hoặc chặn cover strip. Connector ẩn có yêu cầu gia công đầu thanh khác với angle bracket; điều này ảnh hưởng lead time, dụng cụ cắt/taro và khả năng thay đổi ngoài hiện trường.
Không nên trộn profile, bracket và nut giữa các hệ nếu chưa có xác nhận tương thích bằng bản vẽ và tải. Việc “cùng rãnh 8 mm” chưa chứng minh hình cổ rãnh, dung sai hay lực giữ giống nhau. Với máy cần bảo trì nhiều năm, giữ một hệ thống phụ kiện rõ ràng còn có giá trị hơn giảm một phần nhỏ chi phí mỗi thanh.
Kiểm beam theo hướng chịu uốn và nhịp
Một profile hình chữ nhật có độ cứng khác nhau theo hai trục. Xoay profile 90 độ có thể thay đổi đáng kể moment quán tính theo hướng tải. Khi dầm chịu tải đứng, đặt cạnh cao theo hướng cần chống võng thường hiệu quả hơn tăng bề rộng ngang, nhưng phải kiểm cả không gian lắp, joint và load bên. Đừng quyết định chỉ từ ảnh catalog hoặc kích thước mặt trước.
Với dầm, xác định điều kiện gối: hai đầu đỡ, console, hay joint mềm gần với gối. Công thức beam lý tưởng là bước sàng lọc, vì frame thật còn chịu ảnh hưởng từ độ cứng bracket, preload bolt, khe hở joint và khung bên. Sau khi tính profile sơ bộ, kiểm connection và chạy một load test khi frame giữ phần tử nhạy. Nếu thiết kế dùng rail hoặc sensor đo chính xác, cần xét thermal expansion và cách định vị, không chỉ uốn tĩnh.
Profile dạng kín hoặc profile có gân có thể đáp ứng tốt hơn cho một số hướng load/torsion, nhưng chỉ khi có thông số của hãng. Nhôm định hình là hệ modular: tăng độ cứng còn có thể đến từ giảm nhịp, thêm cross member, thêm diagonal brace, tấm panel làm việc như shear panel, hoặc đổi đường truyền tải. Những giải pháp này phải được đánh giá để không làm mất access dây cáp, cửa hoặc vùng bảo trì.
Liên kết là nơi khung thực sự làm việc
Góc vuông trong CAD không tự tạo độ cứng. Bracket ngoài dễ thi công và dễ kiểm nhưng chiếm không gian; connector ẩn tạo bề mặt gọn nhưng thường đòi hỏi gia công/profile prep; gusset lớn hỗ trợ chống rack tốt hơn ở khung cao nhưng có thể cản panel. Hãy chọn kiểu joint theo lực/moment, số lần tháo lắp, dụng cụ lắp, thẩm mỹ khi cần và không gian cho cable tray hoặc panel.
Xác định lực đi qua joint nào. Một dầm đỡ load ở giữa truyền shear và moment về hai đầu; chân cột chịu nén, lực ngang và có thể bị pull-out khi khung rung. Nếu bolt chỉ ép một bề mặt mỏng của profile hoặc bracket quá nhỏ, tăng profile dầm chưa chắc cải thiện được frame. Ghi torque, loại fastener, nut, washer và vị trí access vào bản lắp; không để người lắp tự chọn từ thùng phụ kiện.
Khung cao hoặc có cửa lớn cần xét khả năng rack. Chỉ bốn thanh tạo hình chữ nhật có thể biến dạng hình bình hành dưới lực ngang nếu không có gusset, diagonal, panel hoặc liên kết cứng phù hợp. Hãy kiểm condition khi máy mở cửa, di chuyển, hoặc có cơ cấu tác động ngang. Cùng kiểm hệ chân đế/caster: phần tử dưới khung được chọn tại bài #22 về caster và adjuster quyết định cách load đi xuống nền.
Rãnh T và phụ kiện là phần của quyết định
Rãnh T tạo lợi thế lắp sửa nhanh, nhưng cần được quy hoạch. Đánh dấu ngay trên layout mặt nào dùng để treo panel, cable duct, cảm biến, door hinge, guard mesh, tablet arm, chân tăng chỉnh và tray. Nếu dùng hết rãnh hướng ra ngoài bằng bracket, cover hoặc panel, lần thêm thiết bị sau sẽ khó hơn nhiều. Giữ một số mặt/rãnh usable là lựa chọn kỹ thuật, không phải lãng phí.
Chọn nut theo cách lắp và vị trí. Nut thả trước phù hợp khi profile còn mở; nut lắp sau hữu ích khi cần thêm phụ kiện sau này; loại spring/ball giữ vị trí thuận tiện lắp đứng nhưng vẫn cần đúng slot. Bộ stop, end cap, cover strip, panel fastener, hinge và handle nên nằm trong BOM ngay từ đầu. Chúng ảnh hưởng safety, cleanability, thao tác của người dùng và thời gian hoàn thiện.
Kiểm đầu profile đã cắt có cần end cap, mặt cắt có gây sắc cạnh hay không, và các điểm tiếp đất/đi dây được xử lý thế nào theo thiết kế điện của máy. Nhôm profile không thay thế một kiến trúc bonding/grounding đã thiết kế; bài này chỉ xử lý lựa chọn kết cấu, không thay hướng dẫn điện nhập môn.
Panel, guard và giao diện với cơ cấu khác
Khung thường là xương sống cho panel và guard. Tấm polycarbonate, sheet metal, lưới, gioăng, hinge và lock tạo tải cũng như quyết định độ kín/độ an toàn. Chọn profile trước khi biết panel thickness, cách kẹp và yêu cầu tháo lắp sẽ dễ dẫn đến bổ sung bracket lẻ tẻ. Hãy chốt outline của các panel, cửa, vị trí opening, khe cable và sự cần thiết của gasket trước khi cắt thanh.
Nếu profile là một phần rào an toàn, việc chọn frame phải đi cùng phân tích rủi ro, kích thước lỗ lưới, khoảng cách đến hazard, cửa và interlock. Profile chỉ tạo khung; nó không chứng minh toàn bộ guard đáp ứng yêu cầu. Bài ngoại vi an toàn: đèn, rào và E-stop nêu ranh giới giữa các thành phần này.
Với thiết bị đo/vision, tránh lấy khung guard chung làm datum cho sensor quan trọng nếu nó có cửa hoặc panel rung. Tách bracket/beam đo lường khỏi phần khung có tải vận hành khi cần. Với robot/băng tải, kiểm interface plate và bolt pattern; không mặc định profile có thể nhận trực tiếp tải động của thiết bị mà chưa có plate/gusset và calculation.
Chi phí vòng đời và khả năng thay đổi
Profile thường được chọn vì tốc độ gia công/lắp và khả năng thay đổi. Hãy giữ lợi thế đó trong thiết kế: sử dụng length chuẩn khi hợp lý, lặp module, giảm số loại bracket, dùng cut list rõ, gắn nhãn thanh và bag fastener theo subassembly. Lỗi cắt nhầm, tap nhầm hoặc trộn nut thường tốn thời gian hơn chênh lệch nhỏ giữa hai mặt cắt.
Đánh giá tổng chi phí gồm profile, cut/tap, connector, plate, bracket, nut, fastener, panel, door hardware, chân đế, vận chuyển và giờ lắp. Một profile nhỏ cần nhiều brace/joint có thể không rẻ hơn profile lớn hơn. Ngược lại, chọn series lớn nhất cho mọi thanh làm BOM nặng và khó tái sử dụng. Chọn theo từng thành viên khung sau khi biết load path.
Khi thay đổi layout sau này, cần biết profile code, chiều dài, vị trí joint và tải thiết kế ban đầu. Bàn giao nên gồm assembly drawing, cut list, BOM phần cứng, torque/fastener note, các điểm không được khoan/cắt, và ảnh frame sau lắp. Đây là dữ liệu giúp điều chỉnh máy an toàn thay vì thêm thanh theo kinh nghiệm.
Quy trình chọn theo dữ liệu
- Vẽ khung, tải, nhịp, điểm gối, cơ cấu gắn lên và các load case vận hành/bảo trì.
- Chốt một hệ profile của hãng; lấy drawing và dữ liệu section của từng profile dự kiến.
- Kiểm lực, độ võng, hướng profile, torsion và khả năng rack của frame; thêm brace hoặc đổi geometry khi cần.
- Chọn joint, nut, bolt, bracket, plate, end cap và access theo đường truyền lực và cách lắp.
- Chốt panel, door, cable routing, guard interface, chân đế/caster và không gian bảo trì.
- Lập cut list/BOM theo profile code đúng hệ, dựng thử subassembly then chốt cắt hàng loạt.
Những lỗi chọn thường gặp
- Gọi “series 40” là đủ specification mà không có hãng, slot và profile code.
- Chọn profile lớn hơn nhưng không kiểm joint, chân đế hoặc lực ngang gây rack.
- Kiểm dầm theo một hướng rồi xoay profile khác khi lắp.
- Chọn angle bracket sau khi đã dùng hết rãnh cho panel/cable duct.
- Treo thiết bị động lên khung che mà không kiểm load path và plate.
- Coi frame profile là guard an toàn hoàn chỉnh khi chưa chọn lưới, cửa, interlock và khoảng cách.
Checklist trước khi khóa BOM
- [ ] Đã có load case, nhịp tự do, điểm đặt tải và giới hạn võng theo chức năng chưa?
- [ ] Hãng/hệ, slot size, profile code, nut và bracket có cùng catalogue tương thích chưa?
- [ ] Độ cứng theo đúng hướng đặt profile, torsion và chống rack đã được kiểm chưa?
- [ ] Joint, gusset, plate, fastener và chân đế có đường truyền tải rõ ràng chưa?
- [ ] Panel, cửa, guard, cable routing và access bảo trì đã có trên layout chưa?
- [ ] Cut list, BOM phần cứng, drawing lắp và yêu cầu torque có đủ để bàn giao chưa?
MINATA có thể cùng đội máy rà load path, section data, layout khung và BOM trước khi cắt profile hàng loạt. Trao đổi với đội Kỹ thuật sản xuất.
