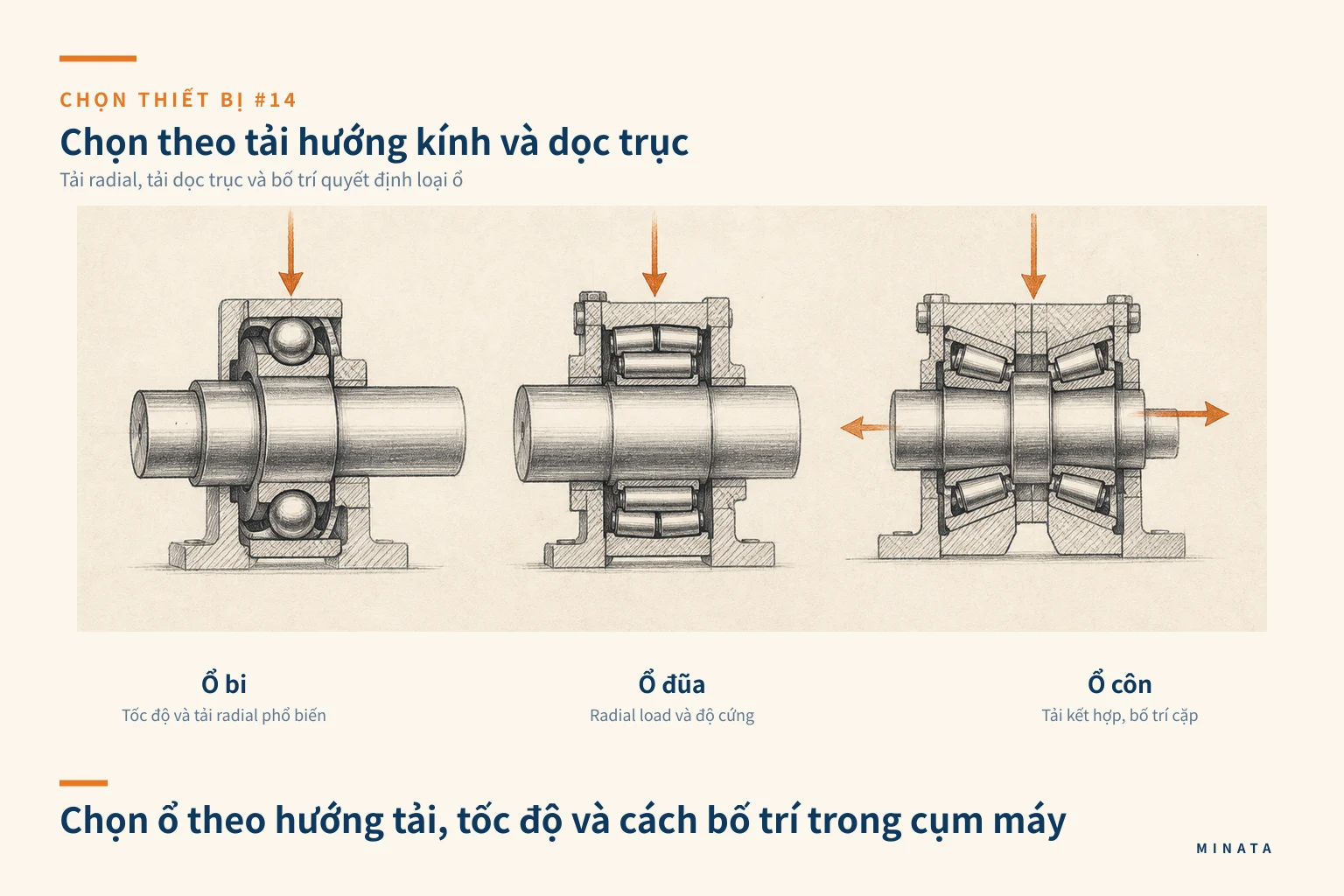

Chọn thiết bị #14 — Ổ bi, ổ đũa hay ổ côn: chọn theo tải hướng kính và dọc trục
Câu trả lời ngắn: chọn ổ bi khi trục quay tốc độ tương đối cao, tải hướng kính là chính và tải dọc trục ở mức phù hợp với loại ổ; chọn ổ đũa khi cần tải hướng kính hoặc độ cứng cao hơn; chọn ổ côn khi trục chịu tải kết hợp hướng kính–dọc trục và có thể bố trí cặp để điều khiển khe hở/preload. Đừng chọn chỉ vì đường kính trục hay mã ổ quen thuộc. Hướng tải, độ lệch trục, nhiệt, tốc độ, cách cố định vòng trong/vòng ngoài và phương án bôi trơn quyết định ổ làm việc thật.
Bảng so sánh nhanh
| Tiêu chí | Ổ bi rãnh sâu | Ổ đũa trụ | Ổ côn |
|---|
| Tải nổi bật | Hướng kính; chịu một phần dọc trục theo model | Hướng kính cao, độ cứng tốt | Tải kết hợp hướng kính và dọc trục |
| Tốc độ | Thường phù hợp tốc độ cao theo catalog | Phụ thuộc cage, bôi trơn và model | Phụ thuộc bố trí, preload và bôi trơn |
| Tải dọc trục | Kiểm theo đúng model | Nhiều loại thiên về radial, cần bố trí riêng cho axial | Chịu axial theo một hướng; thường dùng cặp |
| Lắp đặt | Phổ biến, đơn giản nhưng vẫn cần fit đúng | Cần hiểu loại locating/non-locating | Cần điều chỉnh khe hở/preload và hướng lắp |
| Ứng dụng | Motor, puly, quạt, cơ cấu quay phổ thông | Trục tải radial/cứng, hộp cơ khí | Hub, gearbox, trục chịu lực dọc trục kết hợp |
Bắt đầu bằng sơ đồ lực trên trục
Trục không “có tải” chung chung. Puly tạo tải hướng kính từ lực căng đai; bánh răng nghiêng có thể tạo thêm lực dọc trục; vít me tạo lực axial; tải treo hoặc overhung tạo moment làm hai ổ nhận tải khác nhau. Vẽ trục, vị trí ổ, điểm đặt lực, khoảng cách và hướng quay trước khi mở catalog. Sơ đồ này cũng cho biết ổ nào là locating bearing giữ vị trí axial, ổ nào cho phép bù giãn nở nhiệt.
Nếu chưa có lực, không thể chọn bearing tin cậy. Thu thập lực truyền, tốc độ, chu kỳ, nhiệt độ, độ sạch, đường kính trục, không gian vỏ và tuổi thọ yêu cầu. Với tải thay đổi, ghi từng pha chạy/đứng/gia tốc; một tải đỉnh ngắn có ý nghĩa khác tải liên tục. Dùng phần mềm/tài liệu tính của đúng hãng cho tuổi thọ và hệ số tải thay vì lấy tải định mức động làm “tải dùng được”.
Ổ bi: lựa chọn phổ biến, không có nghĩa là dùng mọi nơi
Ổ bi rãnh sâu phổ biến vì gọn, ma sát thấp và dễ tìm. Chúng thường phù hợp tải hướng kính và có thể chịu tải dọc trục trong giới hạn cụ thể của series/model. Cùng là ổ bi nhưng seal, shield, khe hở trong, vật liệu, cấp chính xác, mỡ bôi trơn và kiểu rãnh thay đổi đáng kể. Catalog MISUMI cho thấy nhiều biến thể ổ bi: shield, seal cao su, stainless, low-dust, thrust ball bearing và housing unit, do đó không thể thay thế chỉ bằng ba số trên mã kích thước.
Ổ bi là lựa chọn tốt cho motor, puly, quạt, cơ cấu quay nhẹ đến vừa và các cụm cần tốc độ theo catalog. Nhưng nó không tự giải quyết tải axial lớn hoặc moment overhung. Nếu trục có bánh răng nghiêng, tang cuốn, vít me hoặc cơ cấu vươn dài, hãy tính lực ở hai gối và xem loại ổ/bố trí phù hợp hơn. Tăng bore ổ bi có thể không giải quyết hướng tải đang là ràng buộc.
Khe hở trong cũng cần được hiểu đúng. Khi ép vòng vào trục/vỏ, chênh lệch nhiệt và preload từ lắp đặt có thể thay đổi khe hở làm việc. Quá chặt dễ sinh nhiệt; quá lỏng tạo rung và độ rơ. Chọn C3 hay cấp khe hở khác cần dựa vào fit, nhiệt độ và hướng dẫn hãng, không phải quy tắc “motor nào cũng C3”.
Ổ đũa: tải radial và độ cứng, đi kèm kiến trúc trục
Ổ đũa dùng con lăn thay cho bi. Diện tích tiếp xúc lớn hơn thường giúp đáp ứng tải hướng kính và độ cứng theo thiết kế. Có nhiều biến thể: cylindrical, needle, spherical roller và roller thrust; vì vậy từ “ổ đũa” chưa đủ để kết luận về tải axial hay tự lựa. SKF phân loại các bearing theo đặc tính tải radial/axial và nhấn mạnh tải thực có thể là tổ hợp hai hướng.
Ổ đũa trụ có thể hữu ích khi radial load cao và khi cần bố trí một gối cho phép dịch chuyển dọc trục do nhiệt, tùy kiểu vòng/rib. Đây là một phần của fixed–floating arrangement: một vị trí định vị trục theo axial, vị trí còn lại cho phép trục giãn nở. Dùng hai gối đều khóa axial trong một trục dài nóng lên có thể tạo tải nội bộ không được nhìn thấy trên bản vẽ lực.
Với needle bearing, tiết diện gọn là ưu điểm nhưng mặt chạy/độ cứng trục và vỏ phải đáp ứng cấu tạo model. Đừng thay ổ bi bằng needle chỉ để “mỏng hơn” mà bỏ qua yêu cầu raceway. Với spherical roller, khả năng bù sai lệch có thể hữu ích cho trục/khung biến dạng, nhưng tốc độ, tải axial, seal và bôi trơn vẫn phải được sizing theo model.
Ổ côn: tải kết hợp và cặp ổ phải được thiết kế cùng nhau
Ổ côn có con lăn và raceway dạng côn, nên phù hợp nhận tải hướng kính đồng thời với tải dọc trục theo một hướng. Vì axial load có hướng, hệ thường dùng cặp đối hướng để định vị trục theo hai phía. Bố trí back-to-back, face-to-face hay tandem thay đổi độ cứng, khoảng giữa điểm phản lực và khả năng chịu tải theo hướng; hãy dùng sơ đồ nhà sản xuất để chọn.
Điểm quan trọng khi dùng ổ côn là điều chỉnh preload hoặc endplay. Quá lỏng tạo độ rơ và rung; quá chặt tăng ma sát, nhiệt và giảm tuổi thọ. Đai ốc hãm, spacer, mặt vai, độ vuông góc của vỏ và quy trình lắp ảnh hưởng trực tiếp kết quả. Không thể chỉ ép hai vòng côn vào rồi tin rằng preload tự đúng.
Ổ côn thường xuất hiện trong hub, gearbox, trục có tải từ bánh răng, tang cuốn hoặc cơ cấu chịu lực dọc trục. Nếu ứng dụng yêu cầu tốc độ cao, hãy kiểm giới hạn tốc độ và mỡ/dầu. Phanh, gia tốc, tải xung và nhiệt từ phần truyền cũng đi vào điều kiện của bearing; xem thêm bài #12 về phanh và ly hợp khi trục có dừng động thường xuyên.
Fit, vai tựa và phương án cố định
Bearing chỉ truyền tải đúng khi vòng trong/vòng ngoài được đỡ trên mặt vai đủ, đúng fit và không bị trượt sai chỗ. Vòng nào chịu tải quay tương đối so với lực cần được cân nhắc nguy cơ creeping; vòng nào cần tháo bảo trì ảnh hưởng kiểu fit. Mặt vai cần có bán kính/góc thoát phù hợp chamfer của ổ. Lock nut, circlip hay cover cần được chọn theo nhiệm vụ giữ axial thực, không chỉ để “giữ ổ không rơi”.
Vỏ bearing phải đủ cứng và lỗ vỏ đủ đúng hình học. Vỏ mỏng, mặt lắp xiên hoặc ép lệch có thể làm vòng biến dạng, tạo tiếng và giảm tuổi thọ. Khi lắp, truyền lực vào đúng vòng được ép: ép vòng trong khi lên trục, ép vòng ngoài khi vào housing. Không truyền lực xuyên qua bi/con lăn bằng búa để “đóng cho nhanh”.
Bôi trơn, seal và môi trường
Mỡ đúng loại/lượng là một phần của tuổi thọ. Quá ít không tạo màng bôi trơn; quá nhiều có thể sinh nhiệt ở tốc độ cao. Dầu cắt, nước rửa, bụi mịn, nhiệt và ăn mòn quyết định cần shield, contact seal, labyrinth hay housing kín. Seal tăng bảo vệ nhưng có thể tăng ma sát; chọn theo môi trường thật của máy.
Với cơ cấu sạch hoặc thực phẩm, chọn vật liệu, mỡ và thiết kế seal phù hợp quy định của dự án. Với môi trường bẩn, đừng chỉ chọn bearing sealed mà quên đường xâm nhập qua shaft, cover và áp lực rửa. Lịch bôi trơn/kiểm tra cần nằm trong tài liệu bàn giao máy.
Lỗi chọn và lắp hay gặp
- Chọn theo đường kính trục mà không vẽ tải radial/axial.
- Dùng hai gối đều khóa axial, không để chỗ giãn nhiệt.
- Dùng ổ đũa nhưng không hiểu model có nhận axial hay không.
- Chỉnh preload ổ côn theo cảm giác, không theo tài liệu/quy trình.
- Ép lực qua phần tử lăn, làm hỏng ổ ngay khi lắp.
- Quên seal, mỡ, nước rửa và cách tháo bảo trì.
Đọc nhiệt và rung trước khi ổ hỏng
Nhiệt độ tăng, tiếng rít, rung tăng hoặc mỡ đổi màu là tín hiệu để kiểm tải, preload, fit và bôi trơn. Đừng kết luận ngay bearing kém chất lượng; nguyên nhân có thể là belt quá căng, shaft shoulder không đúng, housing lệch, contamination hoặc lắp ép sai. Khi thay ổ, giữ lại hiện vật và quan sát raceway/cage để đối chiếu kiểu vết mòn với hướng tải thực tế.
Trong cụm trục truyền động, bearing liên quan trực tiếp tới puly, khớp nối, giảm tốc và phương án hãm. Belt tension quá lớn tăng radial load; khớp nối lệch tạo moment/uốn; phanh đóng gấp tạo tải xung. Vì thế yêu cầu chọn ổ cần nhận dữ liệu từ toàn hệ, không phải từ người mua bearing sau khi bản vẽ trục đã khóa.
Với sản phẩm cần thay nhanh, hãy vẽ rõ cách rút shaft, tháo cover và lắp lại mà không làm hỏng seal. Một ổ đúng nhưng không có không gian puller hoặc không thể căn preload sau thay vẫn là lựa chọn vận hành kém.
Dữ liệu cần chốt trên bản vẽ và BOM
Ghi đầy đủ mã bearing, cấp khe hở hoặc preload khi có, loại seal/shield, loại mỡ/dầu, fit trục và vỏ, phương án giữ axial, hướng lắp cặp côn và mô-men siết lock nut. “Ổ theo mẫu” không đủ để mua lại sau nhiều năm, vì chỉ thay seal hoặc khe hở trong cũng có thể làm điều kiện vận hành khác đi. Với housing mua ngoài, xác nhận đường kính lắp, chiều cao tâm và cách truyền tải vào khung.
Nghiệm thu cụm trục nên có quay tay, kiểm endplay/preload theo thiết kế, chạy không tải, chạy tải đại diện và ghi nhiệt/rung làm baseline. Baseline này giúp bảo trì phân biệt thay đổi dần với đặc tính bình thường của máy.
Ghi cả ngày chạy thử, điều kiện tải và loại chất bôi trơn vào hồ sơ máy để truy vết bảo trì.
Tiêu chí chọn nhanh (checklist)
- [ ] Đã có sơ đồ lực radial/axial, vị trí lực và khoảng cách hai gối chưa?
- [ ] Tải radial là chính, tốc độ cao và axial trong giới hạn model? Có → xem ổ bi.
- [ ] Cần radial load/độ cứng cao hoặc bố trí floating theo nhiệt? Có → xem đúng loại ổ đũa.
- [ ] Có tải kết hợp và cần định vị axial hai phía? Có → xem ổ côn theo bố trí cặp/preload.
- [ ] Đã kiểm fit, vai tựa, phương án locating–floating, bôi trơn, seal và quy trình lắp chưa?
MINATA có thể hỗ trợ lập sơ đồ lực, chọn bố trí gối và rà bản vẽ lắp để bearing được chọn phù hợp với trục và điều kiện vận hành. Trao đổi với đội Kỹ thuật sản xuất.
