Chọn thiết bị #12 — Phanh và ly hợp: chọn theo giữ tải và an toàn khi mất điện

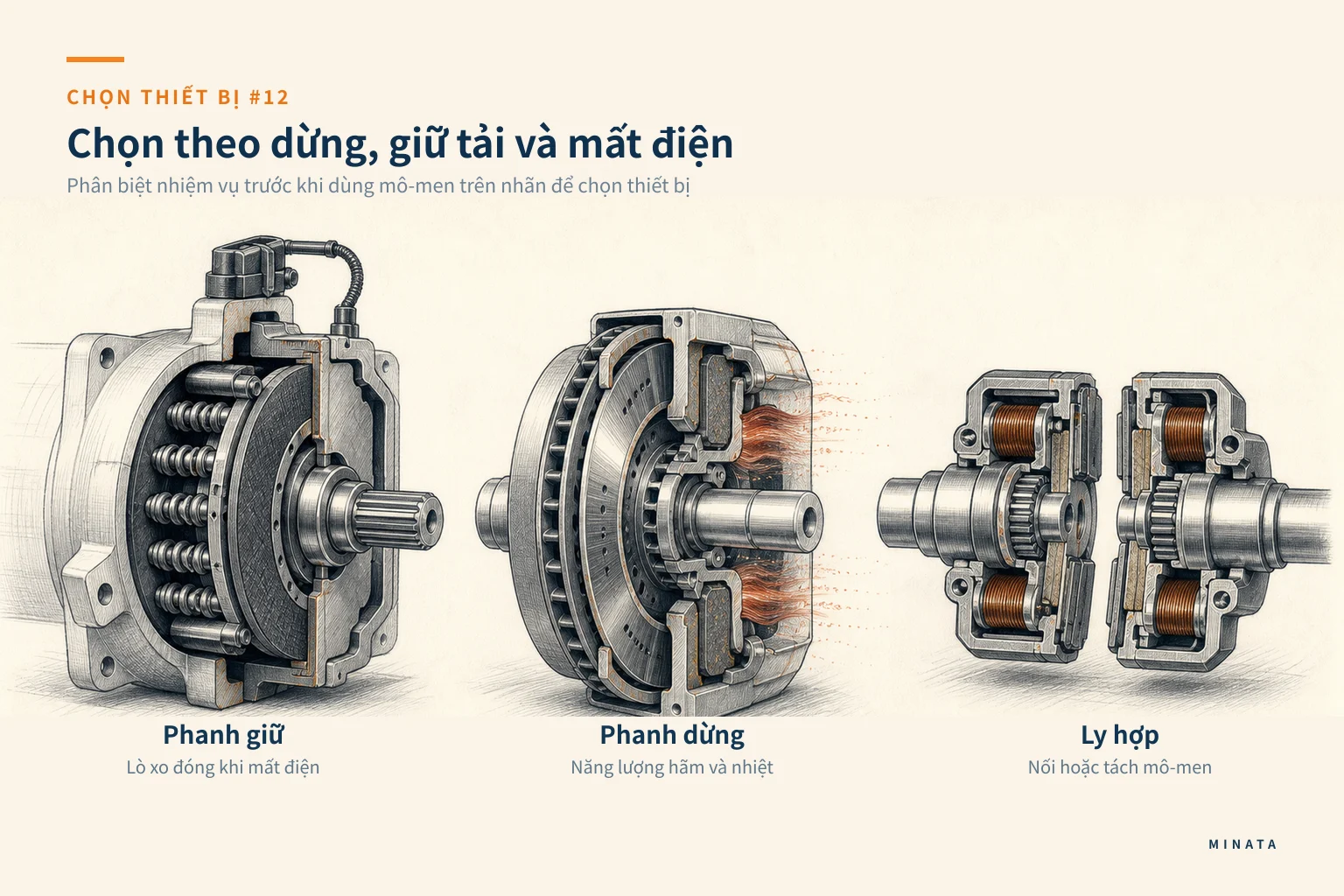

Câu trả lời ngắn: chọn phanh giữ tác động bằng lò xo, nhả bằng điện khi trục cần đứng yên an toàn ở trạng thái mất điện; chọn phanh dừng động theo mô-men hãm, quán tính và năng lượng nhiệt của mỗi lần dừng; chọn ly hợp khi cần đóng/ngắt đường truyền mô-men theo lệnh mà không nhất thiết dừng motor. Ba thiết bị thường được gọi chung là “brake motor”, nhưng nhiệm vụ, trạng thái fail-safe và giới hạn nhiệt rất khác nhau. Với tải treo, cửa chắn, bàn nâng hoặc trục có người ở gần, việc xác định cơ cấu giữ tải không được để đến cuối bản vẽ.
Bảng so sánh nhanh
| Thiết bị | Nhiệm vụ chính | Trạng thái thường gặp khi mất điện | Điều phải chọn | Ứng dụng điển hình |
|---|
| Phanh giữ spring-applied | Giữ trục đứng yên | Lò xo ép phanh, trục bị giữ | Mô-men giữ, khe hở, thời gian nhả, chu kỳ | Trục Z, cửa, bàn nâng, motor servo có brake |
| Phanh dừng động | Hấp thụ năng lượng để giảm tốc/dừng | Tùy kiến trúc điều khiển | Mô-men hãm, quán tính, năng lượng nhiệt, số lần dừng | Tang cuốn, trục quay, máy có dừng khẩn |
| Ly hợp điện từ/cơ khí | Nối hoặc tách truyền mô-men | Tùy kiểu normally engaged/disengaged | Mô-men truyền, tốc độ đóng, nhiệt trượt, chu kỳ | Chọn cơ cấu, đóng truyền động, máy đóng gói |
| Phanh cơ khí ngoài motor | Giữ/dừng tại đầu tải | Tùy thiết kế fail-safe | Mô-men ở đầu tải, cơ cấu, bảo vệ người | Tải nặng, cơ cấu nâng, thiết bị có yêu cầu an toàn riêng |
Gọi đúng nhiệm vụ trước khi chọn model
Một phanh có thể được mô tả bằng mô-men, điện áp và kích thước, nhưng ba dữ liệu đó không cho biết nó đang làm việc gì. Phanh giữ dùng để giữ một trục sau khi đã dừng. Phanh dừng dùng để làm giảm tốc một khối quán tính đang chuyển động, biến năng lượng thành nhiệt. Ly hợp nối hoặc tách truyền mô-men giữa nguồn dẫn động và tải. Cùng một cụm motor có thể cần cả phanh giữ lẫn cách hãm động qua driver/biến tần; một phần tử làm tốt nhiệm vụ này chưa chắc chịu được nhiệm vụ kia.
Hãy bắt đầu bằng một sơ đồ trạng thái: khi máy chạy, dừng thường, dừng khẩn, mất điện, mất khí, lỗi safety circuit và bảo trì thì trục/tải được phép làm gì? Sau đó đặt câu hỏi theo đầu tải, không chỉ trên trục motor: tải đang ở độ cao nào, có cơ cấu giảm tốc không, có thể trôi theo trọng lực hay lực lò xo không, có người trong vùng nguy hiểm không? Sơ đồ này sẽ quyết định có cần phanh fail-safe, khóa cơ khí, van giữ tải hay giải pháp độc lập khác.
Phanh spring-applied: đóng khi không có điện
Phanh spring-applied thường được lắp gần motor. Lò xo tạo lực ép lên bề mặt ma sát để giữ; cuộn điện được cấp nguồn để nhả phanh khi trục cần chạy. Kiến trúc “đóng khi mất điện” hữu ích cho nhiệm vụ fail-safe: nếu nguồn điều khiển bị mất, phanh quay về trạng thái giữ thay vì thả tải. KEB mô tả loại phanh này là closed when currentless và dùng được như holding brake để đảm bảo dừng an toàn trong trạng thái de-energised.
Điều đó không có nghĩa mọi phanh gắn motor đều là cơ cấu an toàn hoàn chỉnh. Phanh giữ thường được thiết kế chủ yếu để giữ sau khi trục đã dừng. Nếu dùng nó để hãm một trục có tốc độ cao hoặc quán tính lớn trong mọi chu kỳ, bề mặt ma sát có thể quá nhiệt và mòn nhanh. Catalog của nhà sản xuất sẽ tách các giới hạn như static torque, dynamic braking work, number of stops, switching time, air gap và lifetime. Đọc đúng tập dữ liệu theo nhiệm vụ là điều bắt buộc.
Với trục đứng, quy đổi mô-men giữ cần thiết về vị trí phanh. Tải, bán kính tang/puly hoặc bước vít, tỷ số giảm tốc, hiệu suất cơ cấu và các lực phụ ảnh hưởng kết quả. Hệ số dự phòng cần dựa trên tải lớn nhất, thay đổi ma sát, sai số lắp và phương án an toàn đã được phê duyệt. Không suy ra mô-men phanh chỉ từ công suất motor: motor có thể nhỏ nhưng tải treo sau giảm tốc vẫn tạo mô-men giữ đáng kể ở đầu tải.
Thời gian nhả và đóng phanh cũng tác động trình tự điều khiển. Với servo, cần có logic để driver tạo mô-men trước khi nhả, và giảm tốc/giữ có kiểm soát trước khi phanh đóng. Nếu nhả phanh khi motor chưa tạo mô-men trên trục Z, tải có thể tụt một đoạn. Nếu cắt torque khi phanh chưa đóng đủ, trục cũng có thể trôi. Trình tự và tín hiệu feedback của phanh phải được xác nhận qua tài liệu hãng và thử nghiệm ở điều kiện tải thật.
Phanh dừng: nhiệt là một thông số thiết kế
Phanh một khối quán tính đang quay phải hấp thụ năng lượng. Năng lượng này biến thành nhiệt trên bề mặt ma sát, điện trở hãm hoặc đường tái sinh tùy kiến trúc. Một lần dừng có thể không làm phanh nóng nhiều, nhưng nhiều lần dừng sát nhau sẽ tích nhiệt. Vì vậy, mô-men hãm chỉ là một phần của sizing; số lần dừng, tốc độ ban đầu, quán tính quy đổi, thời gian nghỉ và nhiệt độ môi trường đều nằm trong quyết định.
Trong hệ servo, driver có thể giảm tốc tái sinh năng lượng về DC bus. Nếu năng lượng vượt khả năng hấp thụ của bus, hệ có thể yêu cầu điện trở hãm hoặc module tái sinh đúng theo hướng dẫn driver. Trong hệ biến tần–induction, logic tương tự tồn tại ở cấp biến tần. Phanh cơ khí có thể dùng cho dừng khẩn hoặc giữ, nhưng hãy phân biệt nó với phương án giảm tốc lặp thường xuyên. Việc chọn “một phanh lớn hơn” mà không kiểm công năng hãm theo chu kỳ vẫn có thể thất bại vì quá nhiệt.
Tải có quán tính lớn như bàn quay, tang cuốn, quạt, puly lớn hoặc cơ cấu có hộp số cần quy đổi về trục được hãm. Tải quay và tải tịnh tiến đều có thể tạo năng lượng đáng kể lúc dừng. Đặt tốc độ dừng quá gấp còn tạo lực cơ khí lớn lên khớp nối, hộp giảm tốc, đai và cơ cấu gá. Đọc bài #11 về khớp nối để thấy vì sao mô-men đỉnh và tải xung cần được truyền vào bước chọn coupling.
Ly hợp: chọn để nối/tách truyền động có chủ đích
Ly hợp thực hiện nhiệm vụ ngược với phanh theo nghĩa cơ bản: nó nối một nguồn quay với tải. Ly hợp điện từ có thể đóng theo tín hiệu; ly hợp cơ khí có thể hoạt động theo cơ cấu cam, ma sát hoặc kiểu khác. Ứng dụng có thể là chọn một nhánh truyền động, đóng truyền cho một chu kỳ, cô lập tải khi motor vẫn cần quay hoặc phối hợp với phanh trong cơ cấu indexing.
Khi ly hợp đóng, nếu tốc độ hai phía khác nhau thì có quá trình trượt và nhiệt. Cần chọn theo mô-men truyền, tốc độ, số lần đóng, thời gian đóng, quán tính hai phía và năng lượng trượt. Ly hợp thường được chọn quá nhỏ khi chỉ so mô-men chạy đều mà không xét tốc độ đóng và tần suất. Nếu cơ cấu phải đóng lúc đang có tải hoặc đảo chiều, yêu cầu có thể khác hoàn toàn với cơ cấu chỉ đóng khi hai phía đã gần đồng tốc.
Trạng thái khi mất điện của ly hợp cũng phải được ghi rõ: normally engaged hay normally disengaged; cơ cấu có thể tiếp tục truyền lực hoặc tự tách khi nguồn mất. Đừng mặc định “mất điện là dừng”. Có thể motor còn quay theo quán tính, tải còn quay, hoặc đường truyền được ly hợp tách ra. Safety circuit cần điều khiển năng lượng và hành vi thực của cơ cấu, không chỉ điều khiển một cuộn coil.
Phanh motor và phanh ở đầu tải
Đặt phanh trên motor thường gọn và được tích hợp dễ với servo. Qua giảm tốc, mô-men giữ ở đầu ra có thể tăng theo tỷ số, đồng thời phản lực/backlash trong chuỗi vẫn tồn tại. Đặt phanh ở đầu tải có thể hợp lý khi tải cần được khóa trực tiếp, khi có cơ cấu truyền có khe hở lớn, hoặc khi safety analysis yêu cầu một lớp cơ khí gần nguy cơ. Mỗi kiến trúc có trade-off về kích thước, mô-men cần thiết, khả năng bảo trì và hành vi nếu phần truyền hỏng.
Ví dụ trục Z dùng vít me và servo có brake: phanh motor có thể giữ tải qua vít me nếu toàn bộ chuỗi cơ khí và mô-men đã được thiết kế. Nhưng trong ứng dụng có người đứng dưới tải, tải rất lớn hay chuẩn an toàn riêng, cần đánh giá thêm cơ cấu chống rơi độc lập, khối khóa, counterbalance hoặc giải pháp được nhà sản xuất hệ nâng chứng nhận. Bài blog này hỗ trợ chọn thiết bị; nó không thay thế đánh giá an toàn máy bởi người có thẩm quyền.
Đối với xy lanh khí/thủy lực, “phanh” có thể có dạng khác: van khóa, van chống tụt, van cân bằng tải, rod lock hoặc stopper cơ khí. Từ góc nhìn an toàn, vẫn phải trả lời một câu: mất năng lượng thì tải giữ ở đâu, bằng phần tử nào và đã được kiểm thử ra sao? Bài #10 về cơ cấu chấp hành trình bày cách chọn actuator theo lực và trạng thái nguồn.
Quy trình chọn theo dữ liệu
- Phân loại nhiệm vụ. Giữ sau dừng, dừng động, truyền/ngắt mô-men, hay phối hợp nhiều nhiệm vụ? Ghi từng nhiệm vụ riêng.
- Vẽ trạng thái mất năng lượng. Mất điện điều khiển, mất nguồn lực, E-stop và bảo trì phải được mô tả tại đầu tải.
- Quy đổi tải. Tính mô-men tải, quán tính, tốc độ, tỷ số truyền, lực trọng trường, bán kính và hướng chuyển động về vị trí lắp phanh/ly hợp.
- Đọc giới hạn làm việc. Holding torque khác với dynamic torque; energy per stop và thermal rating khác với mô-men danh nghĩa.
- Kiểm chu kỳ. Số lần đóng, số lần dừng, thời gian giữa các lần và nhiệt độ môi trường có ảnh hưởng tới tuổi thọ ma sát.
- Thiết kế control sequence. Xác định thứ tự torque motor, nhả/đóng phanh, feedback nếu có và timeout/alarm khi tín hiệu không đúng.
- Xác nhận an toàn. Test với tải đại diện, review safety circuit và đánh giá tiêu chuẩn phù hợp cho khu vực/nguy cơ cụ thể.
Bốn tình huống điển hình
Trục Z gắp sản phẩm. Cần giữ tải khi servo mất điện. Phanh spring-applied của motor có thể là một phần giải pháp sau khi mô-men giữ, cơ cấu vít me và trình tự điều khiển đã kiểm. Cảm biến home không thay thế phanh giữ.
Bàn quay có quán tính cao. Phanh giữ chỉ để khóa sau khi dừng. Pha giảm tốc thường cần được xử lý qua servo drive/biến tần và đường hấp thụ năng lượng được sizing theo quán tính/chế độ dừng. Sau đó phanh mới đóng khi tốc độ đã thấp hoặc bằng không theo hướng dẫn hệ.
Cơ cấu ép dùng motor chạy liên tục. Ly hợp có thể đóng để truyền mô-men trong một pha, rồi tách khi xong. Hãy kiểm nhiệt trượt, tốc độ đóng và dừng cơ khí; thêm phanh nếu cần giữ vị trí sau khi tách.
Cửa bảo vệ hoặc tải có nguy cơ rơi. Không suy luận từ một phanh motor có sẵn. Cần phân tích nguy cơ, hướng tải, redundant locking/giữ tải nếu cần và cách kiểm tra định kỳ. Khi đây là chức năng an toàn cho con người, hãy làm việc với đơn vị thiết kế an toàn máy và tiêu chuẩn áp dụng.
Lỗi chọn hay gặp
- Dùng phanh giữ làm phanh dừng liên tục. Nhiệt và mòn tăng rất nhanh nếu catalog không cho phép duty đó.
- Chọn theo mô-men motor thay vì tải quy đổi. Đặc biệt nguy hiểm ở cơ cấu nâng, tang cuốn và hộp giảm tốc.
- Không xét trạng thái mất điện. Coil mất điện có thể đóng hoặc nhả tùy thiết kế; cần đọc datasheet, không đoán.
- Cắt torque sai thứ tự. Tải trôi trong khoảng phanh chưa đóng hoặc motor chưa đỡ tải.
- Không thử theo chu kỳ thật. Dừng một lần trên bàn thử không chứng minh phanh chịu được năng lượng của cả ca chạy.
Tiêu chí chọn nhanh (checklist)
- [ ] Thiết bị đang cần giữ sau dừng, hãm chuyển động, hay nối/tách mô-men? Đã tách ba nhiệm vụ chưa?
- [ ] Khi mất điện, tải cần tự bị giữ? Có → xem phanh spring-applied/fail-safe và kiến trúc an toàn phù hợp.
- [ ] Đã quy đổi mô-men tải, quán tính, tốc độ và tỷ số truyền về vị trí lắp phanh/ly hợp chưa?
- [ ] Đã kiểm dữ liệu hãm động, năng lượng nhiệt và số lần dừng thay vì chỉ holding torque chưa?
- [ ] Đã định nghĩa trình tự nhả/đóng phanh cùng torque motor và feedback/alarm chưa?
- [ ] Với tải nguy hiểm, đã có safety review và phương án giữ tải độc lập khi cần chưa?
MINATA có thể cùng đội máy làm rõ trạng thái cơ cấu, sizing phần truyền và logic phanh trước khi chốt BOM; với hạng mục an toàn có nguy cơ cao, chúng tôi khuyến nghị thực hiện safety review chuyên trách song song. Trao đổi với đội Kỹ thuật sản xuất.
