Chọn thiết bị #03 — Vít me bi, timing belt hay thanh răng: chọn theo hành trình, tốc độ, độ chính xác

Câu trả lời ngắn: chọn vít me bi (ball screw) khi cần độ chính xác và lực đẩy cao trên hành trình ngắn đến trung bình; chọn đai răng (timing belt) khi cần tốc độ cao và hành trình dài với độ chính xác vừa phải; chọn thanh răng - bánh răng (rack and pinion) khi hành trình rất dài và cần lực lớn mà đai không kham nổi. Ba cơ cấu này đều biến chuyển động quay của động cơ thành chuyển động thẳng, nhưng chúng đánh đổi khác nhau giữa hành trình, tốc độ, độ chính xác và lực. Chọn sai thì hoặc trục chạy chậm, hoặc không đủ chính xác, hoặc mòn nhanh. Bài này giúp bạn cân ba yếu tố hành trình - tốc độ - độ chính xác để chọn đúng cơ cấu truyền động thẳng.

Bảng so sánh nhanh ba cơ cấu

Tiêu chí	Vít me bi	Đai răng (Timing belt)	Thanh răng - bánh răng
Hành trình kinh tế	Ngắn đến trung bình (đến ~2 m)	Dài (đến hàng chục mét)	Rất dài (hàng chục mét trở lên)
Tốc độ	Thấp đến trung bình	Cao	Trung bình đến cao
Độ chính xác vị trí	Cao	Trung bình	Trung bình
Lực đẩy/kéo	Cao	Trung bình	Cao
Độ cứng vững	Cao	Thấp (đai đàn hồi)	Cao
Khe hở (backlash)	Rất nhỏ (loại chống rơ)	Nhỏ	Có (giảm bằng bánh răng đôi/lệch)
Hiệu suất truyền	Cao (~90%)	Cao	Cao
Bảo trì	Bôi trơn định kỳ	Kiểm căng đai, thay đai	Bôi trơn, kiểm mòn răng
Giá tương đối cho hành trình dài	Cao (giá tăng nhanh theo chiều dài)	Thấp	Trung bình

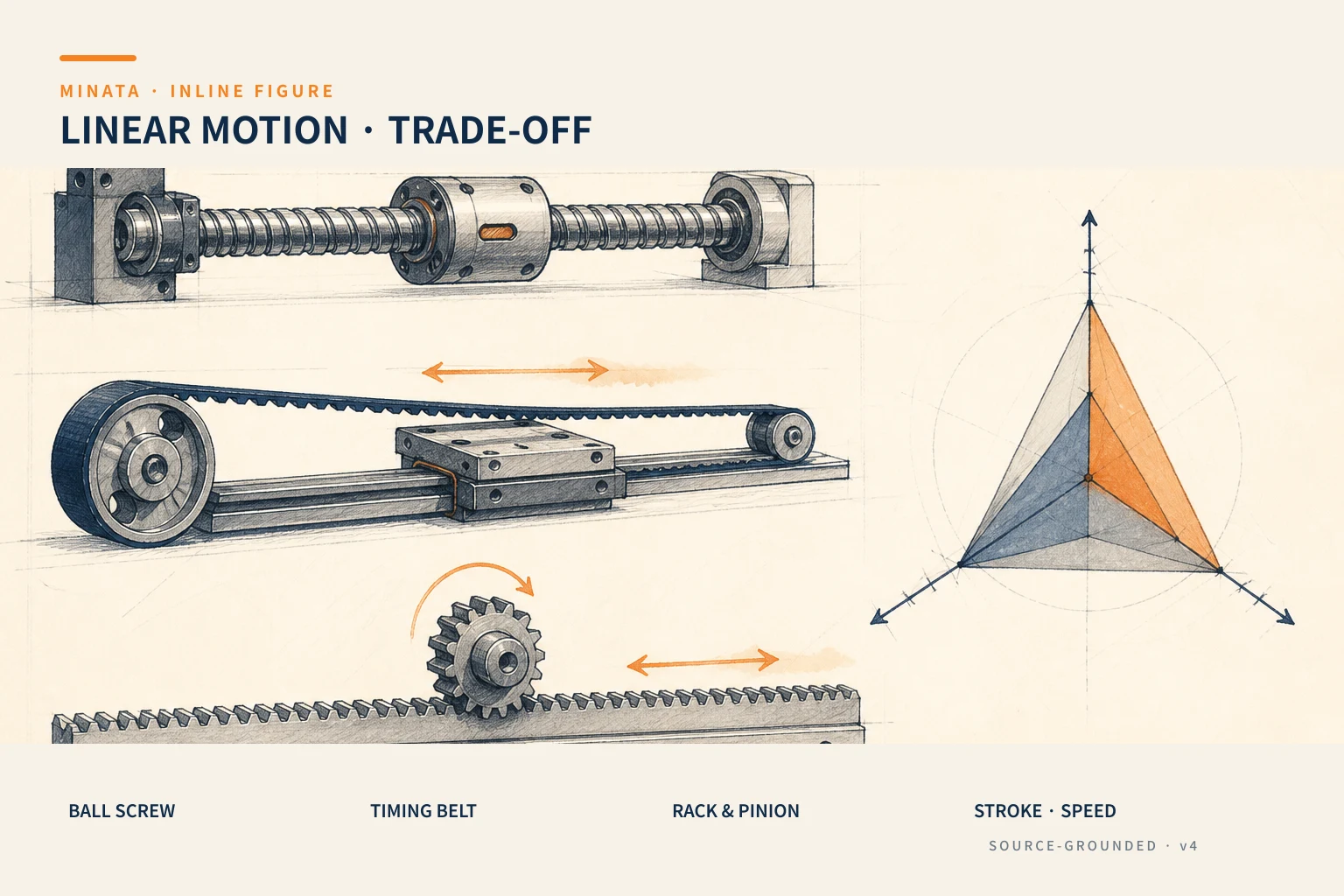

Sơ đồ chọn cơ cấu truyền động thẳng theo hành trình, tốc độ và độ chính xác

Vít me bi: chính xác và khỏe trên hành trình ngắn

Vít me bi truyền lực qua các viên bi lăn giữa trục vít và đai ốc, biến quay thành tịnh tiến với ma sát rất thấp và độ chính xác cao. Đây là lựa chọn kinh điển cho trục cần định vị chính xác và đẩy lực lớn: trục máy CNC, trục ép, trục Z nâng hạ, bàn định vị chính xác.

Ưu điểm nổi bật là độ chính xác và độ cứng vững: loại chống rơ (preloaded) gần như không có khe hở, nên vị trí lặp lại rất tốt. Vít me bi cũng đẩy được lực lớn và tự giữ tải tốt hơn ở bước ren nhỏ.

Giới hạn nằm ở hành trình và tốc độ. Khi trục vít dài ra, nó dễ bị võng và xuất hiện hiện tượng cộng hưởng quay (whip) ở tốc độ cao, giới hạn tốc độ tối đa. Vì thế vít me bi ít hợp cho hành trình rất dài hoặc tốc độ rất cao; giá cũng tăng nhanh theo chiều dài. Với hành trình đến khoảng 1,5–2 m và ưu tiên độ chính xác, vít me bi thường là câu trả lời.

Đai răng: nhanh và dài, đổi lấy độ cứng

Đai răng dùng một dây đai có răng ăn khớp puly để kéo bàn trượt. Vì khối lượng chuyển động nhẹ và không bị giới hạn whip như trục vít, đai răng đạt tốc độ cao và hành trình dài rất kinh tế — băng tải định vị, trục X-Y của máy khắc, robot Cartesian tốc độ cao, trục gắp đặt.

Ưu điểm: tốc độ cao, hành trình dài mà giá không tăng nhiều (chỉ tốn thêm đai), êm, ít bảo trì phức tạp. Nhược điểm cốt lõi là độ cứng vững thấp: đai đàn hồi nên khi lực thay đổi đột ngột, bàn trượt hơi dao động, và độ chính xác vị trí kém hơn vít me bi. Đai cũng cần kiểm và chỉnh lực căng, và giãn dần theo thời gian. Với ứng dụng cần nhanh, dài, tải không quá nặng và độ chính xác vừa phải, đai răng là lựa chọn tốt và rẻ.

Thanh răng - bánh răng: cho hành trình gần như không giới hạn

Thanh răng - bánh răng dùng một bánh răng quay ăn khớp thanh răng thẳng dài. Vì có thể nối nhiều đoạn thanh răng lại, hành trình gần như không giới hạn — cổng trục lớn, máy cắt khổ lớn, trục di chuyển cả cỗ máy, kho tự động dài.

Ưu điểm: hành trình rất dài, lực đẩy lớn, độ cứng vững cao hơn đai. Nhược điểm: có khe hở (backlash) ở chỗ ăn khớp răng, làm giảm độ chính xác vị trí; muốn khử phải dùng cơ cấu hai bánh răng lệch (preload) hoặc bánh răng nghiêng, tốn kém hơn. Cần bôi trơn răng và kiểm mòn. Với hành trình vượt quá tầm kinh tế của vít me bi và tải nặng hơn khả năng của đai, thanh răng là lựa chọn.

Chọn cái nào: cân ba yếu tố hành trình - tốc độ - độ chính xác

Quy trình:

Hành trình bao dài? Ngắn–trung bình (< ~2 m) → vít me bi khả thi. Dài → đai hoặc thanh răng.
Cần độ chính xác vị trí cỡ nào? Cao (định vị chính xác, gia công) → vít me bi. Trung bình → đai hoặc thanh răng.
Cần tốc độ cỡ nào? Rất cao → đai. Trung bình → cả ba.
Tải nặng cỡ nào? Nặng và cần cứng vững → vít me bi (ngắn) hoặc thanh răng (dài). Nhẹ–trung bình → đai.

Ba yếu tố thường xung đột: muốn vừa dài vừa chính xác vừa nhanh thì không cơ cấu nào hoàn hảo, phải chọn cái quan trọng nhất. Ví dụ trục X-Y máy gắp đặt ưu tiên tốc độ và hành trình → đai; trục ép cần lực và chính xác trên hành trình ngắn → vít me bi; cổng trục cắt khổ lớn cần hành trình dài và lực → thanh răng.

Trong một máy nhiều trục, hoàn toàn có thể trộn cơ cấu: trục dài dùng đai hoặc thanh răng cho nhanh và kinh tế, còn trục ngắn cần chính xác dùng vít me bi. Đây là cách bố trí phổ biến ở máy gắp đặt và máy gia công khổ lớn — không ép cả máy vào một loại truyền động, mà chọn theo yêu cầu của từng trục. Chi phí tổng cũng tối ưu hơn: chỉ trả tiền cho độ chính xác cao ở đúng trục cần nó, còn các trục vận chuyển thì chọn giải pháp rẻ và nhanh. Cách tư duy này giống với việc chọn dung sai theo chức năng: đầu tư độ chính xác đúng chỗ, buông ở chỗ không cần.

Đừng quên dẫn hướng và khớp nối

Cơ cấu truyền động thẳng luôn đi cùng dẫn hướng (ray trượt bi, thanh dẫn hướng) chịu tải vuông góc, và khớp nối giữa động cơ với trục. Chọn cơ cấu truyền mà bỏ qua dẫn hướng thì độ chính xác vẫn kém: ray trượt bi tuyến tính cho độ cứng và chính xác cao, hợp với vít me bi; ray con lăn hoặc bánh xe cho hành trình rất dài đi với thanh răng. Khớp nối giữa động cơ và vít me nên là loại không rơ (khớp đàn hồi hoặc khớp xếp) để không thêm khe hở vào chuỗi. Toàn bộ chuỗi động cơ → khớp nối → cơ cấu truyền → dẫn hướng → tải mới quyết định độ chính xác cuối cùng, không riêng cơ cấu truyền.

Ví dụ đọc ba trục thật

Trục Z ép linh kiện, hành trình 150 mm, cần lực và độ chính xác: vít me bi chống rơ. Ngắn nên không lo whip, chính xác và khỏe.
Trục X máy khắc laser khổ 1,5 m, tốc độ cao, tải nhẹ: đai răng. Nhanh, dài, rẻ; độ chính xác vừa đủ cho khắc.
Cổng trục cắt plasma khổ 6 m: thanh răng - bánh răng, dẫn hướng con lăn. Hành trình dài và tải khung nặng vượt khả năng đai và vít me.

Bước ren và tốc độ tới hạn của vít me bi

Với vít me bi, hai thông số chi phối tốc độ và độ chính xác là bước ren (lead) và tốc độ quay tới hạn. Bước ren là quãng đường bàn trượt đi được cho mỗi vòng quay của trục vít: bước lớn thì đi nhanh nhưng lực đẩy giảm và độ phân giải vị trí thô hơn; bước nhỏ thì chậm hơn nhưng lực và độ phân giải tốt hơn. Chọn bước ren là cân bằng giữa tốc độ và lực/độ chính xác cho đúng bài toán.

Tốc độ quay của vít me bị giới hạn bởi hai yếu tố. Thứ nhất là tốc độ tới hạn (critical speed): trục vít dài quay nhanh sẽ cộng hưởng và võng như dây đàn, nên tốc độ tối đa giảm theo bình phương chiều dài trục. Đây chính là lý do vít me không hợp hành trình dài. Thứ hai là giá trị DN (đường kính bi nhân số vòng/phút) mà nhà sản xuất khống chế để bi không quá nóng. Khi thiết kế, phải kiểm tốc độ làm việc cần thiết có nằm dưới cả hai giới hạn này không; nếu không, phải tăng đường kính trục, giảm chiều dài, hoặc chuyển sang đai.

Tuổi thọ, bôi trơn và độ sạch

Ba cơ cấu đều mòn theo cách khác nhau và cần chế độ bảo trì tương ứng:

Vít me bi: tuổi thọ tính theo tải và số vòng, nhạy với bôi trơn và bụi bẩn; hạt mài lọt vào đai ốc bi làm mòn nhanh. Môi trường bụi cần gạt bụi (wiper) và chắn che. Bôi trơn đúng loại và định kỳ là yếu tố sống còn cho tuổi thọ.
Đai răng: hỏng do mòn răng, giãn và đứt sợi gia cường; cần kiểm lực căng và thay đai theo chu kỳ. Đai không cần bôi trơn nên hợp phòng sạch, thực phẩm.
Thanh răng: mòn răng theo thời gian, cần bôi trơn (mỡ hoặc bánh xe tra dầu tự động) và kiểm khe hở định kỳ; hở lớn dần thì chỉnh lại hoặc thay.

Yếu tố môi trường đôi khi lật ngược lựa chọn kỹ thuật: trong phòng sạch hoặc dây chuyền thực phẩm, đai răng (không dầu) có thể được ưu tiên hơn vít me dù độ chính xác thấp hơn, vì tránh nhiễm dầu bôi trơn. Luôn xét cả yêu cầu vệ sinh, độ ồn và bụi của môi trường lắp, không chỉ thông số cơ học.

Sai lầm thường gặp

Dùng vít me bi cho hành trình rất dài. Trục vít dài bị võng và whip, giới hạn tốc độ, giá đội cao.
Dùng đai cho ứng dụng cần độ cứng và chính xác cao. Đai đàn hồi làm bàn trượt dao động dưới tải thay đổi.
Dùng thanh răng mà không khử backlash cho ứng dụng cần định vị chính xác.
Chọn cơ cấu truyền tốt nhưng bỏ qua dẫn hướng và khớp nối, làm hỏng độ chính xác của cả chuỗi.
Quên bảo trì: không chỉnh căng đai, không bôi trơn vít me/thanh răng thì tuổi thọ và độ chính xác giảm nhanh.

Tiêu chí chọn nhanh (checklist)

[ ] Hành trình cần bao dài? Ngắn–trung bình → vít me bi; dài → đai/thanh răng.
[ ] Độ chính xác vị trí cần cỡ nào? Cao → vít me bi.
[ ] Tốc độ cần cỡ nào? Rất cao → đai.
[ ] Tải nặng và cần cứng vững không? Có → vít me bi (ngắn) / thanh răng (dài).
[ ] Đã chọn dẫn hướng và khớp nối phù hợp cho cả chuỗi chưa?
[ ] Nếu dùng thanh răng và cần chính xác, đã tính khử backlash chưa?
[ ] Đã tính kế hoạch bảo trì (căng đai, bôi trơn) chưa?
[ ] Với vít me, tốc độ làm việc có nằm dưới tốc độ tới hạn và giới hạn DN không?
[ ] Môi trường có yêu cầu sạch/không dầu khiến nên ưu tiên đai không?
