機器選定 #05：シリンダ位置検出 — 磁気センサ、リミットスイッチ、近接?

エアシリンダのピストンがストローク端に達したことだけを知りたいなら、シリンダが磁石内蔵ピストンと適切な取付溝を持つ場合はシリンダ本体に直接取り付ける磁気センサを優先します。機構が実際に機械的な点に達したことを確認する必要がある場合、または確認すべき位置が磁石のないアセンブリに属する場合はリミットスイッチを選びます。確認すべき位置を通過する金属部品がターゲットとなり、非接触検出が必要な場合は誘導形近接センサを選びます。決め手は、どの位置を確認する必要があるか — 内部のピストン位置か、機械的な接触点か、外部の金属部品の位置か — です。

空圧機械では、この問いはしばしば「シリンダにセンサを付ける」に単純化されます。その言い方は、三つの異なる量を隠しやすいです。ピストンがストローク端に達した、クランプがワークに触れた、外部機構が許容位置まで動いた、の三つです。単純な機械では三つの信号が一致することもありますが、クランプが噛んだ、リンクが緩んだ、ワーク寸法が違うといった場合には食い違い得ます。正しいセンサ形式の選択は、信号が何を証明しなければならないかを正しく書き出すことから始まります。

早見比較

項目	シリンダ用磁気センサ	リミットスイッチ	誘導形近接
直接検出する量	ピストン上の磁石	レバーやプランジャに作用する機構・カム	検出領域に入る金属ターゲット
主な取付条件	磁石ピストン付きシリンダ、正しい溝・クランプ	機械的な押し込みストロークと適切なカム	金属ターゲット、安定した取付距離
検出対象との接触	なし	あり	なし
「ピストン到達」信号への適合	非常に適する	間接的のみ	間接的のみ
「クランプがワークに触れた」への適合	機構に遊びがあれば不十分	代表的な接触・カム点で適する	金属ターゲットがクランプ位置を正しく反映すれば適する
よく確認すべき点	センサ位置、溝、動く可撓ケーブル	機械的耐久性、オーバートラベル、カム形状	ターゲット材質、距離、周囲の金属治具
よくある故障形態	センサ位置のずれ、シリンダ適合コードの誤り	作動機構の摩耗・かじり	検出距離の低下、周囲金属の影響

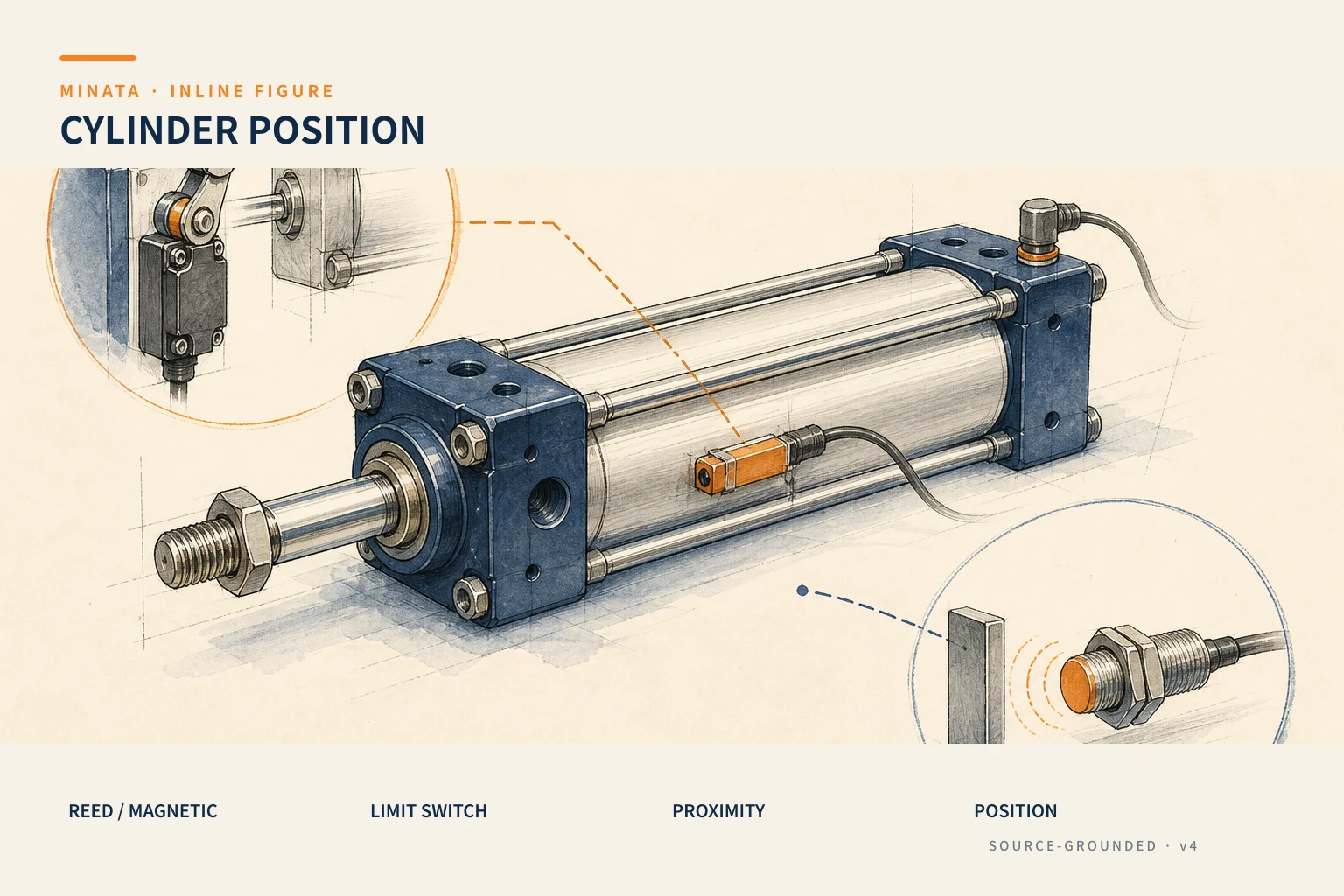

シリンダ位置センサを選ぶ図

選ぶ前に：確認の文を機械の言葉で書く

良い信号は、具体的な運転上の問いに答えられなければなりません。「クランプ閉」は少なくとも三つの意味を持ち得ます。

ピストンがロッド側端に達した。 これはシリンダ内部の情報です。シリンダ本体の磁気センサは、知りたい対象そのものを読みます。
クランプ爪がワークに触れた。 ピストンは端に達していても、リンクが緩む、爪が摩耗する、ワークが欠品する、ということがあり得ます。後工程で力・接触の確認が必要なら、ピストン信号は十分な証拠ではありません。
治具アセンブリが許容位置に達した。 スライド、クランク、てこ機構は、ピストンのストロークを別の運動に変えます。外部位置は、その機構そのもので測定する必要があります。

シーケンス図では、信号名も正確な意味を保つべきです。CylinderA_Forward、ClampA_Touched、Slide_AtPosition は三つの異なる信号です。明確に命名することで、「前進」スイッチを、クランプがワークを安全に保持している証拠だとプログラマが取り違えるのを避けられます。

シリンダ上の磁気センサが第一の選択になるとき

現代の空圧シリンダの多くは、磁石内蔵ピストンとセンサ取付用の溝を持ちます。磁気センサは、ピストンがセンサ位置を通過するときに磁石の磁界を検出します。これにより、カム、ドグバー、別の作動機構なしに、シリンダ本体に沿った位置を直接読みます。シリンダ自体が監視対象であるとき、ストロークの両端、ストローク中間の位置、あるいは繰り返しの停止位置に対する簡潔な選択です。

MISUMIカタログは、スイッチ・センサ取付用のレールとブラケットを、シリンダ本体形式ごとに別に分類しています。この点は重要です。どれも「磁気センサ」ですが、C溝、T溝、外バンドクランプ、丸胴用ホルダは、コネクタが同じに見えるからといって互換にはできません。発注前に、正確なメーカー、シリンダ系列、胴径、取付部品コードを照合してください。

この選択肢の実務上の利点は次のとおりです。

センサヘッドに当たるカムがないため、機構に衝撃荷重を加えない。
溝長と実ストロークの範囲内で、早期警報や中間位置の点を得るために、センサ位置をシリンダ本体に沿って動かせる。
ケーブルとセンサヘッドがシリンダに近接し、取付空間が限られる場合に機構をコンパクトに保つ。
信号は基本的なインターロックに適する。ピストンが戻ったまたは前進したときにのみ次工程を許可する。

ただし磁気センサは、ピストンの磁石がセンサヘッドに対してある位置にあることだけを証明します。クランプ力を測らず、ワークの存在を証明せず、シリンダロッドの後ろの継手が全ストロークを伝達したことも確実には検出しません。ワークなしのクランプや機械的なかじりのリスクがあるステーションでは、安全・品質要件に応じて、ワークセンサ、治具位置センサ、または圧力監視を追加してください。

シリンダ本体・電気・配線から磁気センサを選ぶ

原理を選んだら、部品の発注は決まった順序に従う必要があります。

1. ピストンに磁石と取付溝があることを確認する

シリンダに溝があるのを見て、ピストンに磁石があると推測してはいけません。シリンダのカタログや発注コードを確認してください。多くの系列に、磁石ありと磁石なしの版があります。ピストンに磁石がなければ、本体にセンサを付けても安定した信号は生じません。外クランプを使う場合は、径の範囲、本体材質、ケーブル方向を確認し、ケーブルが動く機構に擦れるのを避けます。

2. 機械の入力に合う出力形式を選ぶ

シリンダセンサは通常、PNPまたはNPN形式のDC出力を持ち、モデルによってNO/NC形式があります。PLC入力、リレーインタフェース、リモートI/Oが、負荷の配線方法を決めます。同じM8/M12コネクタや同じ三線ケーブルでも、二つのセンサが互換とは限りません。購入前にBOMへ記録してください。供給電圧、線数、PNP/NPN、NO/NC、ケーブル・コネクタ形式、受け側機器のピン配列です。

3. 環境仕様を取付位置の一部として読む

シリンダ本体上の位置は、振動、油、洗浄水、切り屑、繰り返しのケーブル屈曲にさらされることが多いです。IP等級、ケーブル曲げ半径、温度範囲、耐振動は、正確な部品のデータシートから読む必要があります。IP等級はIEC 60529／JIS C 0920による筐体保護コードです。切削油、洗浄薬品、張りすぎたケーブルについての確認の代わりにはなりません。

4. 調整の余地とずれ防止を残す

立ち上げ時には、ピストンを信号が必要な実際の位置に置き、LED／PLCが状態を変えるまでセンサを動かし、メーカーのトルクでホルダを締めます。その後、実際の作動圧力で多数のサイクルを回します。振動でホルダがずれると、信号のトリガ点が時間とともにずれます。検収後に位置を印し、定期保守で確認してください。

リミットスイッチが磁気センサより価値を持つとき

リミットスイッチは、機械部品がプランジャ、レバー、ローラレバー、または同等の要素に作用したときに状態を変えます。機械的な作動力とストロークを要しますが、その代わり、確認が必要な場所に正確に置けます。ガードが閉じた、スライドがストッパに触れた、クランプ機構がある角度を越えて回った、爪が規定の機械位置に戻った、といった点です。

次のときに適します。

シリンダに磁石ピストンがない、またはシリンダの交換を磁石モデルに縛るべきでない。
ピストンの確認だけでなく、端の機構を確認する必要がある。
検出対象が非金属で、光電・近接センサを取り付ける手段がない。
検出点が電磁妨害に耐える必要がある、または信頼できるカムをすでに使う機械構成である。

その代わり、機械設計はより丁寧である必要があります。カムはメーカーが許す方向から近づき、スイッチヘッドに直接当たるのではなく導入部を持ち、妥当なオーバートラベルを設け、スイッチ本体をストローク端のストッパに使わないこと。復帰状態も確認します。機構が振動したときやカムが摩耗したとき、復帰ばねは戻せるか。高速の位置では、衝撃力とスイッチの機械寿命が、カタログで読むべきデータになります。

よくある設計の誤りは、リミットスイッチをストローク端の直近に取り付け、ストッパの代わりに使うことです。空圧が機構を行き過ぎに押すと、ローラやプランジャが衝突エネルギーのすべてを受けます。信号は当初は動くかもしれませんが、切替点と耐久性はもはや制御されていません。機械ストッパ、緩衝器、スイッチは三つの別々の役割です。

誘導形近接センサのほうが合うとき

誘導形近接センサは、金属ターゲットを非接触で検出します。OMRONの技術ガイドは、非接触の原理で近接センサの系統を説明し、その中に金属物体上の渦電流による電磁誘導が含まれます。同資料は、機械的接触を要するリミットスイッチとの区別もしています。シリンダでは、シリンダロッドにつながるスライドや治具に金属のドグ・カムを取り付け、信号が必要な位置にセンサを置く配置が一般的です。

この選択肢は、確認すべき位置がシリンダ本体の外にあるときに良いです。例えば、クランプテーブルがある位置を通過する、腕が最終角度まで回る、スライドが実際にホームへ戻る、などです。非接触のため、作動カムによる摩耗を避け、正しい筐体・保護等級を選べば油・粉塵環境でも良好に動作し得ます。

しかし「金属」だけでは部品番号を確定できません。公称検出距離は通常、標準ターゲットで示されます。金属の種類、ドグ寸法、埋込・非埋込の取付、センサ面近くの金属ブロックは、いずれも切替点に影響し得ます。公称仕様を最終的な機械座標にしてはいけません。十分に大きな面のドグを作り、データシートに従った取付隙間を残し、実際の金属アセンブリで再試験してください。

複数のセンサが近接する設計では、各ドグの経路も確認します。二つの信号に共通の金属ターゲットを使うと、特に治具が変わったときに、相互誤動作を起こすことがあります。組立図に検出領域、運動方向、各信号名を明確に描くことで、設計段階からロジックを検証できます。

よくある状況への三つの選定マップ

ワークをコンベアへ押し出すシリンダ

PLCが逆方向の指令を同時に出さないためにピストンの前進・後退だけを知ればよいなら、シリンダ適合の磁気センサ二つが最も簡潔です。ワークが実際にマガジンを離れたことを知る必要があるなら、出口位置にワーク検出センサを追加します。「ピストン前進」と「ワークが出た」の信号は互いに代替しません。

レバーを90°回すシリンダ

磁気センサはピストンの監視に依然有用ですが、クランクアーム近くに置いた近接センサ、またはカム付きリミットスイッチのほうが、レバー角をよりよく反映し得ます。金属ドグがあり接触を避けたいなら近接、決まった点で機械的作動が必要ならリミットスイッチを選びます。慣性のある運動では、機構が落ち着いたあとに位置を確認し、回転途中の信号を最終の証拠にしないこと。

てこ形シリンダを使うクランプ

磁気センサ二つがピストンの閉・開を示します。品質がワークの正しい位置での保持に依存するなら、ワーク存在センサ、または治具上の外部スイッチ・センサを追加して爪を確認します。要件が作業者への安全機能であるなら、機械の要件に対して評価された安全機器と安全定格アーキテクチャを使います。汎用の位置センサを唯一の安全対策にしてはいけません。

見落としやすい点：信号のタイミングと空圧シーケンス

センサ信号が機械運動のどれだけ前または後に来るかは、サイクル設計の一部です。本体上の磁気センサは、磁石位置と応答領域により、ピストンがエンドキャップに当たる前に信号し得ます。近接は、ドグが最終機械座標に達する前に信号し得ます。リミットスイッチは、カムが触れた瞬間、または全ストロークを押し込んだあとに信号し得ます。PLCは各信号をその正確な意味で使い、妥当なタイムアウトと、対立する信号が同時に現れたときのエラー処理を組み合わせる必要があります。

立ち上げ時には、最低限、次の場合を記録します。空気の喪失、圧力低下、ワーク詰まり、センサケーブルの断線、ホルダの緩み、非常停止後の再起動です。よく選ばれたセンサでも、シーケンス内で誤って置かれると、見つけにくい不具合を生みます。決して来ない信号を機械が待つ、あるいは機構が真に安全でないときに次工程を走らせる、といった不具合です。

発注と現場検収の手順

確認すべき位置を機械図に描く。「センサ前進・後退」とだけ書かない。
原理を選ぶ。ピストン磁石 → 磁気センサ、機械的接触点 → リミットスイッチ、金属ドグ → 誘導形近接。
正確なシリンダモデル、溝・ホルダ、電圧、出力、コネクタ、ケーブル方向を確定する。
近接・リミットスイッチでは、ドグやカムを図面の中で設計する。現場での仮付けにしない。
運転条件に近い圧力、負荷、速度、温度で取り付け・調整する。
PLC／HMIで信号を確認する。NO/NCロジック、断線、両ストローク端の信号を含む。
取付位置の写真、部品番号、ピン配列、交換基準を機械の記録に保存する。

よくある失敗

磁気センサでクランプがワークを保持したと断言する。 それはピストン磁石を読むだけ。治具・ワークの状態を証明するなら適切な信号を追加する。
コネクタの形でセンサを発注する。 正しい溝、磁石ピストン、出力、ピン配列を確認する必要がある。
リミットスイッチをストッパに使う。 機械ストッパと緩衝器が荷重を受けるべきで、スイッチは検出のみ。
小さすぎるドグで近接を使う、または立ち上げ後にドグ材質を変える。 データシートと実サンプルで再確認する。
ケーブルを機構に掃かせる。 不具合は多数サイクル後に現れることが多い。ケーブルをクランプし、曲げ半径を残し、可動点で保護する。
運転信号と安全機能を一体にする。 安全レベルは機械設計と適用規格に従って個別に評価する必要がある。

手早い選定チェックリスト

[ ] 信号はピストン、機械的接触点、外部機構位置のどれを確認する必要があるか。
[ ] シリンダは磁石ピストンと、磁気センサ用の正しい溝・ホルダを持つか。
[ ] リミットスイッチを使うなら、カムは正しい作動方向、オーバートラベル、独立した機械ストッパを持つか。
[ ] 近接を使うなら、ドグはデータシートに従う正しい金属・寸法・取付隙間か。
[ ] PNP/NPN、NO/NC、電圧、コネクタ、ピン配列はPLC／リモートI/Oと合うか。
[ ] 保護等級、油・水、振動、温度、配線経路は取付位置に適するか。
[ ] サイクルは「ピストン到達」と「治具・ワークが正しい状態」を区別しているか。
[ ] 引き渡し前に、空気の喪失、ワーク詰まり、断線、タイムアウトを試験したか。

シリンダアセンブリやクランプ治具のセンサを確定しているなら、MINATAはBOMの前に、確認すべき点、取付条件、I/Oロジックを一緒に見直せます。MINATAの技術・製造サービスをご覧ください。

参考

MISUMI, FA Factory Automation 2018 — Sensors/Switches、近接センサ・ポジションスイッチ・取付レール・ブラケットの項。取付形式と、正確な部品番号で選ぶべき仕様を照合するために用いる。
OMRON, Proximity Sensors Technical Guide — 非接触近接センサの分類、JIS C 8201-5-2／IEC 60947-5-2との関連。
IEC 60529 — IPコード体系。実環境については具体的モデルのデータシートを確認する。
