機器選定 #06：温度センサ — K熱電対、Pt100、NTC?
測定点が高温で、加熱・炉・金型に耐える丈夫なプローブが必要で、コントローラが正しいK入力に対応するならK熱電対を選びます。適切な工業温度範囲で、安定性、互換性、良好な精度が必要ならPt100（測温抵抗体）を選びます。より狭い範囲で測定し、小さな変化への敏感な応答が必要な場合、またはNTCの抵抗を読む回路を電子機器・メーカーがすでに設計している場合はNTCを選びます。センサは「何度まで測れるか」だけで選んではいけません。プローブ形式、配線、取付点、コントローラの入力が、測定値が使えるかどうかを決めます。
HMIに表示される温度は、連鎖全体の結果です。媒体 → プローブ → 配線 → モジュール・コントローラ → スケーリング・アルゴリズムです。誤った場所に取り付けたり、誤った入力に合わせたりすると、非常に安定した数値でも、プロセスが制御すべき温度を代表しないことがあります。本記事は、測定タスクに応じて三つの一般的な選択肢を比較し、BOMに部品番号を入れる前に確定すべき手順を挙げます。

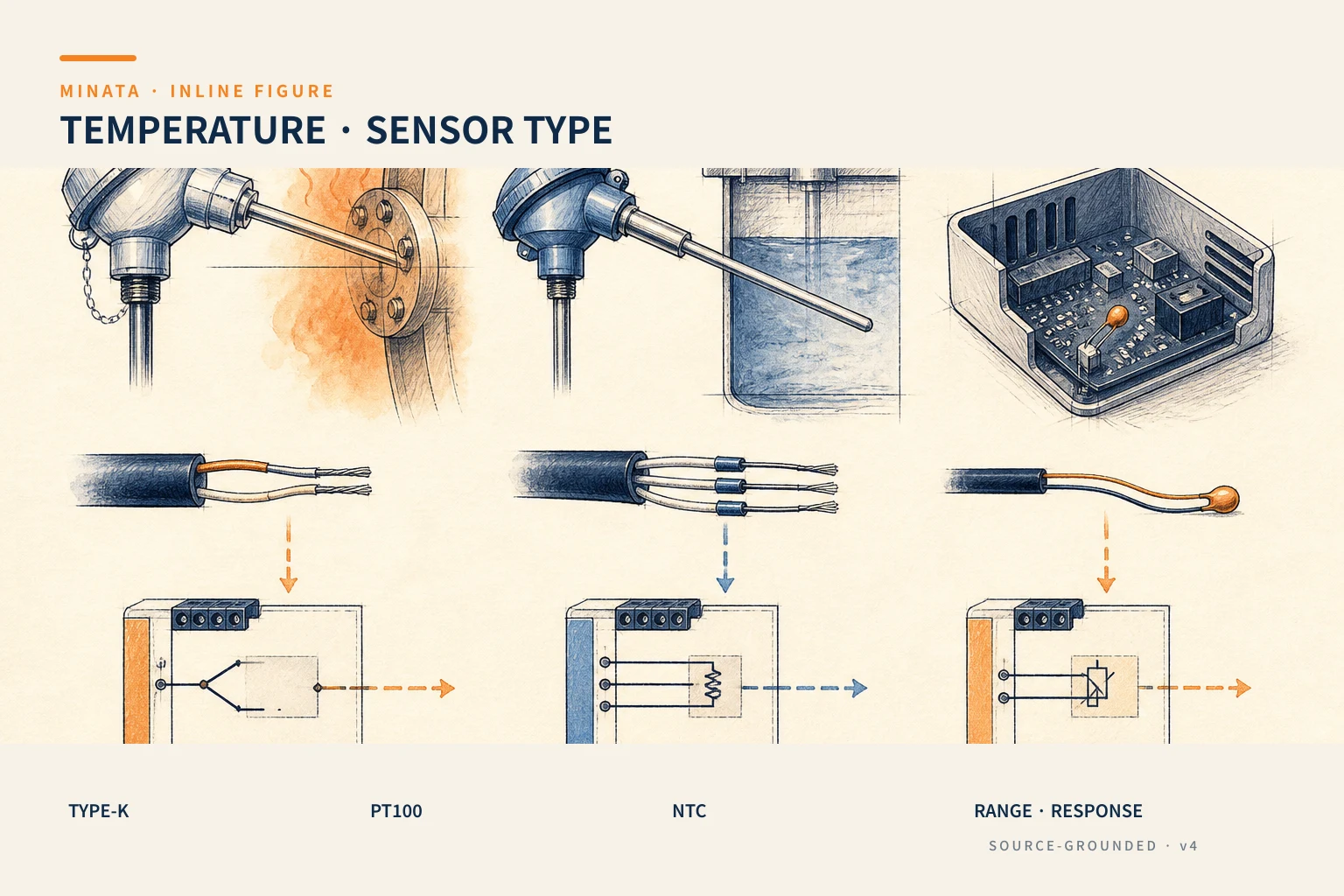

早見比較
| 項目 | K熱電対 | Pt100（測温抵抗体） | NTCサーミスタ |
|---|
| 電気量 | 二材料間の熱起電力 | 温度で変化する白金抵抗 | 温度上昇で低下する半導体抵抗 |
| 主な強み | 高温に適し、プローブが多様で普及 | 安定、再現性、標準化が良好 | 設計された作動域で敏感、小型 |
| よく確認すべき点 | プローブから補償導線までKで統一、冷接点補償 | Pt100/JPt100、2/3/4線、クラスと導線抵抗 | 公称値、Beta／Steinhart-Hart曲線、読取回路 |
| 適する代表用途 | 炉、ヒータ、金型、高温面、高温ガス | 安定制御が必要な槽・プロセス、工業用プローブ | 機器の過熱保護、電子モジュール、狭い範囲のOEMプローブ |
| 誤って交換した際のリスク | 熱電対種別や延長導線の誤り | Pt100とJPt100の混同、2線による誤差 | 同じ「10 kΩ」でも異なる曲線、誤ったスケーリング |
| コントローラへの出力形式 | 熱電対入力専用のmV信号 | 測温抵抗体入力専用の抵抗信号 | 抵抗。通常サーミスタ入力・適切な分圧回路が必要 |
ステップ1：どの温度を制御すべきかを定義する
K、Pt100、NTCを語る前に、測定する対象を定義します。
- 槽・配管内の媒体の温度は、容器壁や加熱ジャケットの温度とかなり異なることがある。
- 金型面の温度は、取付穴の深さ、放熱ペースト、締付力、機械サイクルにより変わる。
- ヒータの温度は発熱体を守るために制限する必要があり、製品温度には別のセンサが要ることがある。
- 電気盤内の空気の温度は、気流の経路が誤れば、パワー半導体や巻線の温度を反映しない。
次に条件を確定します。正常・異常時の運転温度範囲、必要な精度・再現性、応答時間、媒体（水、油、ガス、食品、薬品）、圧力、ねじ・フランジ形式、挿入長、保守空間です。これはプローブアセンブリ全体を選ぶための情報です。「温度センサ」を選ぶのは最後です。
K熱電対：課題が高温と実用性のときに優先
熱電対は、測定接点と基準端の温度差から小さな熱起電力を生じます。K型は工業で非常に広く使われる基本的な熱電対です。OMRONのコントローラカタログは、熱電対入力の中にKを挙げ、対応モデルでこの入力形式をJIS C 1602／IEC 584-1に関連付けています。利点は、構造により高温で使えること、適切な接点・シースで良好に応答すること、多くの取付形状で入手しやすいことです。
次のときにKを選びます。
- 温度、媒体の種類、取付位置が、想定するRTD／NTCの適切な範囲を超える。
- 用途が炉、金型、ヒータ、高温ガス配管、または熱負荷の高い熱点である。
- コントローラ・モジュールに専用のK入力があり、保守チームが熱電対の補償導線・コネクタに慣れている。
- 工業環境に耐える金属プローブが必要だが、シースとサーモウェルの材質は媒体に対して確認する。
K熱電対は、コントローラが温度を表示したからといって自動的に「正しい」わけではありません。次の三点は設計の一部として扱う必要があります。
導線の種類と冷接点補償
熱電対の信号は非常に小さい熱起電力なので、延長・補償ケーブル、コネクタ、接続点は、誤った種類を使うといずれも誤差を加え得ます。Kプローブと入力の間に任意の銅線を継いで、コントローラが補正してくれると期待してはいけません。コントローラは入力がKであることを知り、その構成に従って入力点で冷接点補償を行う必要があります。コネクタ・ケーブルはメーカーの仕様に従う必要があります。導線が異常な温度の領域を通ったり動力ケーブルの近くを通ったりする場合、配線経路は測定上のリスクとして扱う必要があります。
接点、シース、応答速度
接地／非接地（絶縁）先端、シース径、挿入深さ、保護形式は、応答と耐久性の両方を変えます。小さな先端は熱を速く捉え得ますが、振動・腐食環境では壊れやすいです。サーモウェルは加圧系でプローブの交換性を高めますが、熱慣性を加えます。すべての用途に勝つ単一の構成はありません。プローブのデータシートは、取付点の温度、圧力、薬品、流速と照合する必要があります。
経年ドリフトと測定連鎖の確認
高温では、接点の経年、シース保護、酸化条件が結果を変え得ます。重要な品質・安全の限界を持つプロセスでは、プローブを点検し基準標準と比較する計画を立てます。誤差がプローブ、導線、モジュール、取付位置のどこにあるかを知る前に、コントローラのオフセット調整で補ってはいけません。
Pt100：安定性と互換性を優先する選択
Pt100は、一般的なIEC体系で0 °Cにおいて公称抵抗100 Ωの白金測温抵抗体です。IEC 60751は、工業用白金測温抵抗体の温度–抵抗関係と要件を規定します。OMRONもPt100とJPt100をコントローラ上の二つの別の入力選択肢として挙げています。覚えておくべき点は、Pt100はセンサ体系・特性曲線の名称であり、それ自体では実際のプローブのクラス、線数、シース、温度限界を十分には語らないことです。
次のときにPt100を選びます。
- プロセスが安定した再現性のある結果と、共通標準への容易なプローブ交換を必要とする。
- 作動温度範囲が、選ぶPt100プローブそのものの能力（シースと導線の材質を含む）に収まる。
- 正しいPt100形式のRTDコントローラ・モジュールがあり、必要なら3線または4線で正しく配線できる。
- 複数位置の比較、校正、長期保守が、OEM機器で安いセンサを使うことより重要である。
Pt100、JPt100、コントローラの標準を見落とさない
Pt100とJPt100は同じ特性曲線を使いません。一部のコントローラは各形式に別の設定項目を持つため、古いプローブをPt100に替えても入力をJPt100のままにすると、系統誤差を生じ得ます。交換前にモジュールのラベル、コントローラの設定、機器の資料を確認してください。プロジェクトがIEC 60751を要求するなら、「RTD 100 Ω」とだけ書くのではなく、クラスとともに仕様に明記してください。
2線、3線、4線：これは配線の決定
導線ケーブルの抵抗はプローブ抵抗に加算されます。2線形式は単純ですが、導線誤差は長さと導線温度とともに増えます。3線形式は、各導線の抵抗が等しいという仮定でコントローラに補償させます。4線は電流供給の2線と測定の2線を使い、導線抵抗の影響をよりよく除きたいときに適します。どの形式を選ぶかは、実際の入力能力と許容誤差に従い、その後、正しい芯数を盤まで引きます。
3線入力を「暫定で」使うために、プローブの直近で二本を継いではいけません。この構成は導線抵抗補償の目的を損ないます。同様に、環境に適さないコネクタ・端子を使うと接触不良を生じ、Pt100素子が良好でも読み値が飛びます。
クラス、構造、取付位置
IEC 60751には許容差クラスがあり、具体的な資料・モデルが適用クラスを示します。良いクラスは、取付位置の誤りを治しません。撹拌槽では、壁に近すぎるプローブは容器温度を読むことがあります。配管では、挿入が浅すぎるプローブは管壁温度を読むことがあります。金型では、水路までの距離が感知温度を決めます。挿入深さと測定点をプロセス・機械図に明確に描くことが、素子精度を活かす実務的な方法です。
NTC：システムがそれ向けに設計されているときに有効
NTCは、温度上昇とともに抵抗が下がるサーミスタです。メーカーが設計する温度域で非常に敏感で、通常小型で、電子モジュール、過熱保護、電池、モータ、OEM機器に適します。その敏感さは、NTCをPt100やKの直接の代替にはしません。NTCの抵抗–温度曲線は、モデル、公称抵抗、公表された定数・特性に依存します。
次のときにNTCを選びます。
- 基板・コントローラにすでにNTC入力があり、必要な値・曲線を明記している。
- 目的が、素子メーカーの対応する温度範囲内での監視または保護である。
- 電子部品の近く、またはOEMアセンブリ内に置ける小さなセンサ先端が必要である。
- 公称抵抗、曲線、ソフトウェアのスケーリング機構の互換性を確認できる。
最大のリスクは、すべての「10 kΩ」NTCが互換だと考えることです。その値は通常、基準温度で示され、曲線パラメータと許容差は異なり得ます。NTC交換後にHMI・コントローラが誤表示するなら、単一点のオフセットで補正してはいけません。二つの異なる曲線は、室温では近くても運転温度では大きく離れ得ます。
もう一つのリスクは自己発熱です。測定回路はサーミスタに電流・電圧を流します。読取方法、消費電力、放熱環境が誤ると、素子は測定そのものによって温まり得ます。測定電流、電力、取付条件は、データシートを決定的な情報源にする必要があります。
五つの購入の問いによる比較
1. プローブそのものにおける最高・最低温度は何度か
設定値温度を唯一の設計温度にしてはいけません。オーバーシュート、ヒータ故障、プロセスがファンを止めたとき、端子部の温度、ケーブルの温度も見込みます。温度が高いとき、K熱電対はリストの早い段階で現れます。Pt100／NTCは、実際の範囲が選んだプローブ構造に合うときに検討します。
2. 制御、監視、保護のどれが必要か
温度制御は、設定値域での安定性と代表的な測定位置を必要とします。警報監視は、耐久性と傾向検出を優先し得ます。過熱保護は、応答時間、導線・センサの故障状態、コントローラのフェイルセーフ論理を考慮する必要があります。遅い槽をよく制御するプローブが、小さなヒータを守るには十分速くないことがあります。
3. プローブは何の媒体に触れるか
シース、シール、ねじ、サーモウェルの材質を、水、蒸気、油、薬品、食品、ガスに応じて選びます。表上の定格温度は、プローブがあらゆる媒体に耐えるとは言いません。密閉・加圧系なら、機械構造とプローブ交換手順を発注前に設計する必要があります。
4. 既存の入力は何を読めるか
I/Oカード・コントローラを確認します。K熱電対とPt100測温抵抗体は正しい入力・設定が必要で、NTCは通常サーミスタ専用の回路・入力が必要です。配線、センサ種別、スケーリング、単位、警報限界、断線処理状態をI/O一覧に記録します。連鎖全体の誤差と電源要件を確定する前に、信号変換器を、互換性のない入力を覆い隠す手段として使わないこと。
5. 許容される遅れはどれだけか
太いプローブ、サーモウェル、取付隙間、大きな金属質量は、いずれも熱慣性を生みます。プローブの応答時間は試験条件下の仕様で、実プロセスは媒体と流速が異なります。制御された階段状変化で試運転するか、同等位置の基準センサと比較してから、PID・警報パラメータを確定します。
妥当な三つの選定例
加熱金型： 温度範囲、精度、コントローラに応じてK熱電対またはPt100を使います。より重要なのは、取付穴、接点・RTD先端を確認したい領域の近くに置く深さ、適切なペースト・ねじ、保護された導線です。コントローラに正しいNTC曲線がないなら、先端が小さいだけの理由でNTCを選ばないこと。
中温の循環水槽： 安定制御と長期交換が必要なとき、水に適したシース・ねじの3線／4線Pt100が通常適します。容器壁に接するのではなく、代表的な循環流の中にプローブを置きます。環境が高温・多湿なら、導線と端子の温度を確認します。
パワーモジュールの過熱保護： 基板が要求する正確な値・特性のNTCが簡潔な選択になり得ます。基板とNTCのデータシートを一緒に読む必要があります。ソフトウェアは新しい素子の種別を自動では理解しないので、Pt100／Kに切り替えないこと。
温度センサを機械に入れるときのよくある失敗
- コントローラで入力形式を誤設定する。 Pt100、JPt100、Kは別の設定。プローブやモジュールの交換後に再確認する。
- 長いケーブルに2線で配線し、3／4線の結果を期待する。 導線抵抗と精度要件を評価する必要がある。
- 熱電対の延長部に普通の導線を使う。 熱電対体系が指定する付属品・導線を使う。
- 良いクラスを選んでもプローブを誤った位置に取り付ける。 素子精度は測定点設計の代わりにならない。
- 公称抵抗だけでNTCを交換する。 正しい曲線、許容差、読取回路の設定が必要。
- 断線・センサ故障検出を無視する。 FAT／SATでプローブを外したときの警報応答と出力状態を検証する。
手早い選定チェックリスト
- [ ] どの媒体・面の温度を測るかを、漠然とした温度ではなく定義したか。
- [ ] プローブにおける正常・異常の温度範囲を明確に記録したか。
- [ ] 測定タスクと実際の入力に基づき、K熱電対、Pt100、NTCのどれが必要か。
- [ ] Kでは、延長導線・コネクタと冷接点補償が正しい種類か。
- [ ] Pt100では、コントローラはPt100かJPt100か、2/3/4線は正しいか。
- [ ] NTCでは、基準値、曲線、読取回路がモデルに対して正しいか。
- [ ] シース、サーモウェル、ねじ、シール、挿入深さは媒体・圧力に適するか。
- [ ] 運転前に、遅れ、警報、断線時の応答を試験したか。
