Tiếng Nhật kỹ thuật #17 — Từ vựng bản vẽ & dung sai: 図面・幾何公差・データム
Đọc bản vẽ Nhật không chỉ là đọc số. Bạn phải hiểu 図面 (bản vẽ) được tổ chức thế nào, 公差 (dung sai) ghi ở đâu, và 幾何公差 (dung sai hình học) cùng データム (chuẩn/datum) ràng buộc chi tiết ra sao. Bài này gom vốn từ để bạn không hiểu sai một khung dung sai và làm hỏng cả lô.
Bảng từ vựng lõi
| Tiếng Việt | 日本語 | かな | Romaji | Ví dụ tại hiện trường | Ghi chú |
|---|
| Bản vẽ | 図面 | ずめん | zumen | 図面を見る | Cả bản giấy lẫn CAD |
| Kích thước | 寸法 | すんぽう | sunpō | 寸法を測る | Số đo trên bản vẽ |
| Dung sai | 公差 | こうさ | kōsa | 公差内に収める | Khoảng cho phép |
| Dung sai hình học | 幾何公差 | きかこうさ | kika kōsa | 幾何公差を指定 | GD&T |
| Chuẩn (datum) | データム | — | dētamu | データムA基準 | Mặt/đường chuẩn |
| Độ phẳng | 平面度 | へいめんど | heimendo | 平面度0.05 | Một loại 幾何公差 |
| Độ tròn | 真円度 | しんえんど | shin'endo | 真円度を確認 | Cho lỗ/trục |
| Độ đồng trục | 同軸度 | どうじくど | dōjikudo | 同軸度公差 | Hai đường tâm |
| Độ song song | 平行度 | へいこうど | heikōdo | 平行度0.1 | So với datum |
| Độ vuông góc | 直角度 | ちょっかくど | chokkakudo | 直角度を出す | 90° |
| Độ nhám bề mặt | 表面粗さ | ひょうめんあらさ | hyōmen arasa | Ra1.6 | Ký hiệu Ra/Rz |
| Đường kính | 直径 | ちょっけい | chokkei | φ20 | Ký hiệu φ (まる) |
| Bán kính | 半径 | はんけい | hankei | R5 | Ký hiệu R |
| Vát mép | 面取り | めんとり | mentori | C1 の面取り | C = chamfer |
| Tỷ lệ | 尺度 | しゃくど | shakudo | 尺度1:2 | Scale bản vẽ |
| Khung tên | 表題欄 | ひょうだいらん | hyōdairan | Bài #21 nói kỹ | Góc dưới phải |
| Ghi chú | 注記 | ちゅうき | chūki | 注記を読む | Notes chung |
| Chi tiết phóng to | 詳細図 | しょうさいず | shōsaizu | 詳細図A | Detail view |
| Mặt cắt | 断面図 | だんめんず | danmenzu | A-A断面 | Section |
| Bắt buộc | 必須 | ひっす | hissu | 必須寸法 | Kích thước trọng yếu |

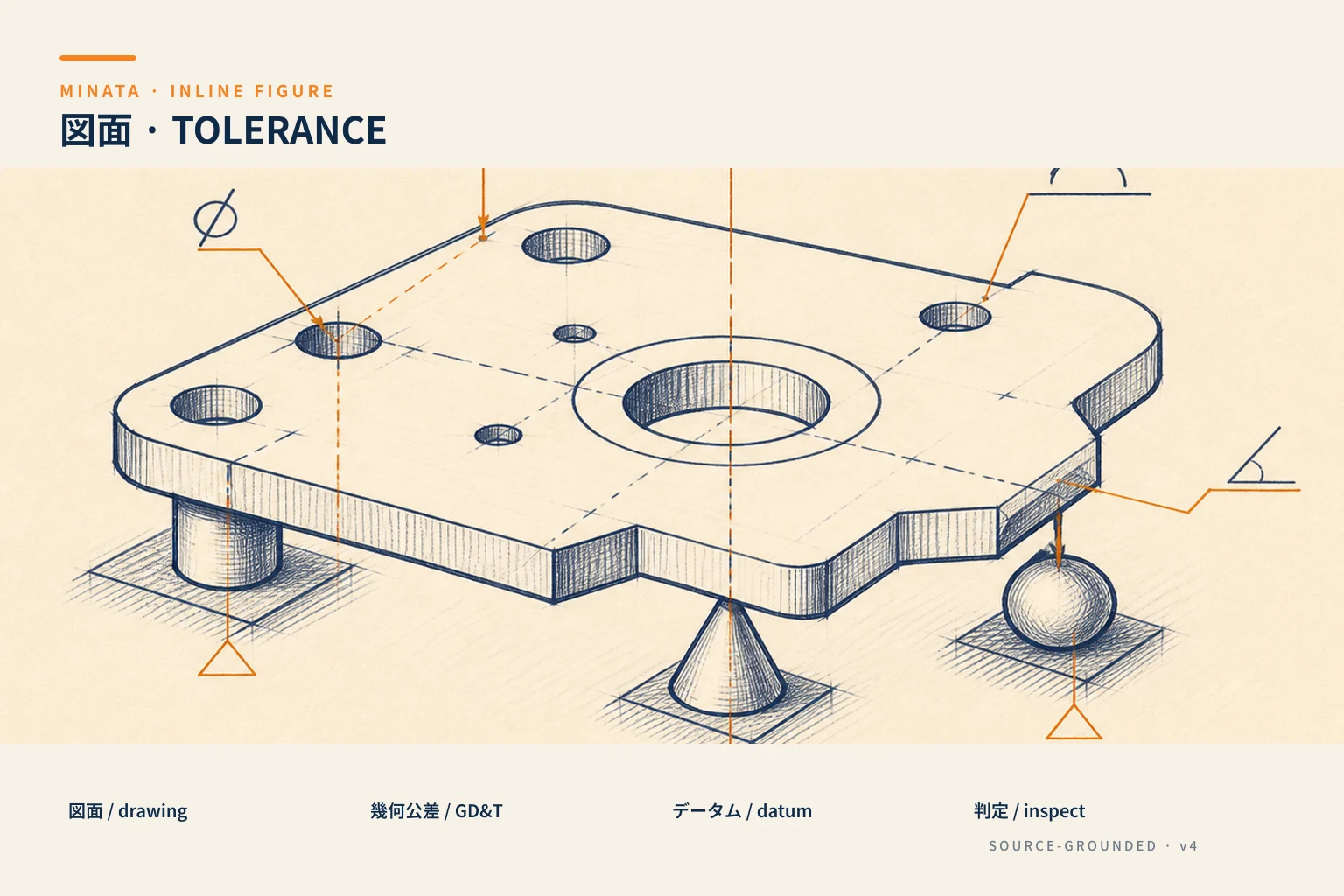

Đọc ký hiệu quan trọng
- φ (まる / maru) — đường kính.
φ20 = đường kính 20 mm. - R — bán kính.
R5 = bo cung bán kính 5 mm. - C — vát mép 45°.
C1 = vát 1 mm × 45°. - ± / +0/−0.05 — dung sai đối xứng / lệch.
20±0.1, 20 +0 −0.05. - ▽ / Ra / Rz — độ nhám bề mặt; Ra càng nhỏ càng nhẵn.
- ◎ ⊥ ∥ ⌀ — khung dung sai hình học (幾何公差); luôn đi kèm ký hiệu datum A/B/C.
Mẫu câu theo tình huống
Hỏi & xác nhận
- この寸法の公差はいくつですか。 — kono sunpō no kōsa wa ikutsu desu ka — Dung sai của kích thước này là bao nhiêu?
- データムはどれですか。 — dētamu wa dore desu ka — Chuẩn (datum) là mặt nào?
- この幾何公差の意味を教えてください。 — kono kika kōsa no imi o oshiete kudasai — Cho tôi biết khung dung sai hình học này nghĩa là gì.
Báo cáo kết quả đo
- 平面度は公差内でした。 — heimendo wa kōsa nai deshita — Độ phẳng nằm trong dung sai.
- 同軸度が0.02オーバーです。 — dōjikudo ga 0.02 ōbā desu — Độ đồng trục vượt 0,02.
Sai lầm thường gặp
- Đọc
20±0.1 mà bỏ qua dấu ± → gia công đúng 20 nhưng không hiểu biên cho phép. - Nhầm 公差 (dung sai kích thước) với 幾何公差 (dung sai hình học) — cái sau ràng buộc hình dạng/vị trí, không phải con số đơn.
- Bỏ データム: một khung 平行度 vô nghĩa nếu không biết song song với mặt nào.
Nghe là làm (tự kiểm)
Bản vẽ ghi: φ20 H7、直角度0.05 データムA. Diễn giải?
<details><summary>Đáp án</summary>Lỗ đường kính 20, dung sai lắp H7; yêu cầu độ vuông góc 0,05 so với chuẩn A (データムA). Khi đo phải gá theo mặt A.</details>
Kỹ sư nói: 「この寸法は必須だから、公差を絶対守って。」
<details><summary>Đáp án</summary>Kích thước này là bắt buộc (必須), phải giữ đúng dung sai (公差) tuyệt đối — không được xê dịch.</details>
