Chọn thiết bị #13 — Ray bi LM, bạc trượt hay con lăn: chọn theo tải moment và môi trường
Câu trả lời ngắn: chọn ray bi LM khi bàn trượt cần độ cứng, độ chính xác và khả năng nhận tải moment tốt; chọn bạc trượt tuyến tính khi cơ cấu dùng trục tròn, tải vừa phải, cần cấu tạo đơn giản và dễ thay thế; chọn con lăn dẫn hướng khi cần chạy trên profile/đường ray riêng, có bụi bẩn hoặc cần kiến trúc cơ khí linh hoạt. Đừng chọn dẫn hướng theo hành trình hay tải trọng thẳng đứng một mình. Tải lệch tâm, vị trí tâm tải, lực gia tốc và mặt lắp mới là nơi nhiều cụm trượt hỏng sớm.

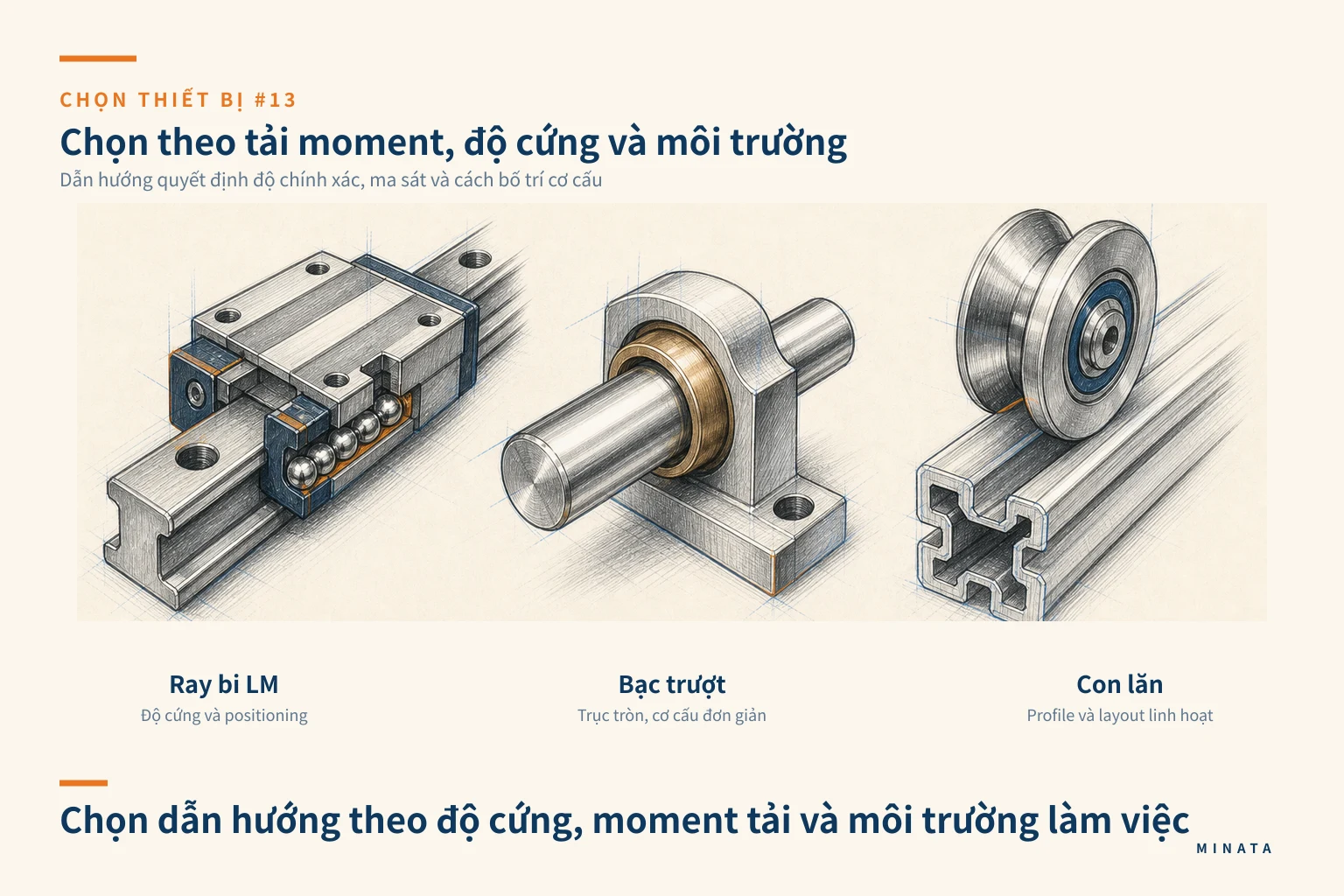

Bảng so sánh nhanh
| Tiêu chí | Ray bi LM | Bạc trượt tuyến tính | Con lăn dẫn hướng |
|---|
| Kết cấu | Rail profiled và block bi/con lăn tuần hoàn | Trục tròn và bạc bi/bạc trượt | Bánh lăn/cam follower chạy trên ray hoặc profile |
| Độ cứng, tải moment | Cao, chọn theo block/rail và bố trí | Thường cần hai trục để chống xoay | Phụ thuộc đường ray, khoảng cách bánh và khung |
| Độ chính xác | Tốt khi mặt lắp và preload phù hợp | Phụ thuộc độ thẳng trục, gối đỡ và khoảng cách | Phụ thuộc profile, độ rơ bánh, cơ cấu chỉnh |
| Môi trường | Cần bảo vệ/bôi trơn theo điều kiện | Có nhiều biến thể vật liệu/phớt | Có thể hợp cơ cấu hở; vẫn cần xử lý bụi/mòn |
| Ví dụ | Bàn trượt máy, XY, đồ gá chính xác | Cửa trượt, cơ cấu đơn giản, bàn nhẹ | Cửa, transfer, cơ cấu theo profile |
Tải lên dẫn hướng không chỉ là “bao nhiêu kilogram?”
Một bàn mang tải có trọng lượng W, nhưng trọng tâm thường không nằm ngay giữa hai block. Khi bàn vươn ra, khi xi lanh đẩy lệch, khi dây cáp kéo lệch hoặc khi tăng tốc, hệ xuất hiện moment lật. Moment đó được chia cho rail, block và khoảng cách bố trí. Hai cụm nhìn cùng tải trọng có thể sống rất khác nhau nếu một cụm đặt bốn block xa nhau, còn cụm kia đặt hai block sát nhau dưới một đồ gá cao.
Trước khi chọn, vẽ mặt bằng và mặt bên của bàn. Ghi khoảng cách hai rail, khoảng cách giữa các block trên cùng rail, vị trí tâm khối lượng, lực gia tốc, lực công nghệ và các điểm dây cáp/ống kéo. Sau đó xác định các moment quanh ba trục. Catalog thường công bố tải định mức và moment cho phép; dùng đúng hệ quy chiếu của hãng thay vì so từng số rời rạc.
Ray bi LM: ưu tiên độ cứng và bố trí có kiểm soát
Ray bi LM gồm rail có rãnh lăn và block tuần hoàn bi hoặc con lăn. THK mô tả LM Guide là phần tử dẫn hướng tuyến tính dùng các phần tử lăn, gồm block, rail và bi tuần hoàn. Cấu trúc rail–block giúp nhận tải theo nhiều hướng và là lựa chọn quen thuộc cho bàn trượt máy, trục định vị, đồ gá tự động và cơ cấu cần chuyển động lặp lại.
Điểm mạnh của ray bi không tự xuất hiện chỉ vì đã mua block lớn. Bề mặt lắp phải đủ phẳng, đủ cứng và có chuẩn tựa để rail được lắp thẳng. Nếu mặt nhôm mỏng uốn theo rail, block có thể tải không đều. Nếu hai rail không song song, cụm trượt có thể nặng tay, nóng hoặc mòn sớm. Hãy xem yêu cầu độ phẳng, độ song song, mặt chuẩn và mô-men siết của nhà sản xuất trong bản vẽ lắp.
Ray bi phù hợp với tải moment hơn bạc trượt một trục vì contact và hình học rail tạo ra cụm có thể chống lật. Dù vậy, vẫn phải chọn số rail và số block. Một rail duy nhất thường không tự chống xoay cho bàn rộng; bốn block phân bố tốt thường giúp tải chia đều hơn hai block đặt sát. Khi cần độ cứng rất cao, loại roller guide/cross roller hoặc series tải nặng có thể là hướng đi, nhưng kéo theo yêu cầu gia công mặt lắp và chi phí cao hơn.
Preload và cấp chính xác cũng là tham số thiết kế. Preload có thể giảm độ rơ và tăng độ cứng, đồng thời làm tăng ma sát và đòi hỏi mặt lắp tốt hơn. Đừng mặc định chọn preload cao cho mọi cơ cấu. Bàn chạy nhẹ, khung hàn hoặc bệ nhôm có thể cần một lựa chọn chịu sai số lắp thực tế hơn là theo đuổi con số cứng nhất trên catalog.
Bạc trượt tuyến tính: đơn giản khi kiến trúc phù hợp
Bạc trượt tuyến tính theo nghĩa phổ biến gồm trục tròn được gối đỡ và bushing có bi tuần hoàn; cũng có loại bạc trượt vật liệu polymer/đồng. Cấu tạo này quen thuộc, dễ hình dung và thuận tiện khi phải dùng trục dài hoặc làm cơ cấu có không gian mở. THK lưu ý ball bushing có phần tử lăn tiếp xúc điểm với trục; khả năng tải và chống moment vì thế không giống profiled rail. Khi có moment, thường cần từ hai trục trở lên để ngăn nut/bàn xoay khỏi phương chuyển động.
Đây là chi tiết cần phản ánh vào BOM. Nếu dùng hai trục tròn, khoảng cách giữa trục, khoảng cách gối đỡ và độ cứng bàn nối hai bushing quyết định mức chống xoay. Dùng một trục tròn cho một bàn mang dụng cụ lệch tâm có thể tạo rung hoặc kẹt ngay cả khi tải thẳng đứng thấp. Đừng để trục dẫn hướng đồng thời gánh chức năng truyền mô-men xoắn nếu cụm không được thiết kế cho điều đó.
Bạc trượt có lợi thế ở cơ cấu đơn giản, cửa trượt, bàn che, jig nhẹ và thiết bị không đặt nặng positioning. Vật liệu, phớt và bôi trơn cần chọn theo môi trường: bụi mài, nước rửa, dầu cắt, phòng sạch hoặc thực phẩm đều yêu cầu xem lại. Một trục hở đặt gần bụi hàn/cắt cần giải pháp che chắn và vệ sinh; chỉ thay bạc tốt hơn không xử lý được nguồn bẩn.
Con lăn: kiến trúc linh hoạt, phải kiểm cơ cấu đầy đủ
Con lăn dẫn hướng có thể là bánh V chạy trên ray V, roller theo profile, cam follower hoặc cụm wheel guide. Nó phù hợp cho cửa, transfer, cơ cấu có đường chạy dài, cơ cấu hở cần dễ quan sát và những layout không thuận cho rail profiled. Khi chạy trên profile, người thiết kế có thể tạo ray theo kết cấu máy và đặt bánh ở hai phía để giữ phương chuyển động.
Đổi lại, độ chính xác và tuổi thọ phụ thuộc nhiều vào đường ray, độ cứng khung, độ rơ của ổ lăn bánh, điều chỉnh lắp và bảo vệ bề mặt chạy. Một bánh có eccentric adjuster giúp căn tiếp xúc, nhưng không được siết quá làm tăng ma sát. Bánh lăn nhận lực cục bộ trên ray; kiểm vật liệu ray, độ cứng, mài mòn và khả năng thay thế là việc cần làm nếu chu kỳ cao.
Con lăn cũng không mặc định “chịu bụi tốt”. Hạt cứng trên mặt ray có thể tạo vết, tiếng ồn và nhảy. Lợi thế của nó là cơ cấu hở dễ làm sạch và dễ thay bánh trong một số máy. Với bụi mịn hoặc bắn dầu, giải pháp tốt hơn có thể là che chắn, wiper và lịch vệ sinh thay vì đổi nguyên lý dẫn hướng.
Chọn theo độ chính xác và chu kỳ
Nếu trục phải lặp lại vị trí để camera, robot hoặc dụng cụ làm việc, dẫn hướng phải được xét cùng cơ cấu truyền, motor và cảm biến home. Ray tốt không bù cho đai răng đàn hồi, khớp nối rơ hoặc mặt gá uốn. Bài #09 về motor và bài #11 về khớp nối giúp rà phần truyền còn lại của chuỗi.
Nếu cơ cấu chỉ mở/đóng nắp che, yếu tố quan trọng hơn có thể là bụi, tiếng ồn, chi phí thay thế và chống kẹt. Đừng đưa rail chính xác vào một nhiệm vụ mà khung, cữ chặn và cơ cấu truyền không cần tới nó. Ngược lại, đừng dùng hai trục tròn nhẹ cho một đồ gá lệch tâm rồi cố chữa bằng tăng đường kính trục; bố trí và loại guide cần được xem lại từ đầu.
Quy trình chọn thực tế
- Ghi tải, trọng tâm, hành trình, tốc độ, gia tốc và hướng lực công nghệ.
- Bố trí sơ bộ số rail/trục/bánh và khoảng cách giữa chúng; tính các tải moment.
- Chọn nguyên lý: rail LM cho độ cứng/positioning, bushing cho kiến trúc trục tròn phù hợp, con lăn cho profile/lắp đặt linh hoạt.
- Kiểm tải định mức, moment, tuổi thọ, tốc độ, bôi trơn, seal và giới hạn môi trường của model.
- Kiểm mặt lắp, độ cứng khung, chuẩn căn chỉnh và khả năng lắp/tháo bảo trì.
- Chạy thử với tải đại diện, quan sát lực kéo, tiếng, nhiệt và dấu mòn trước khi nhân bản máy.
Sai lầm thường gặp
- Chọn rail theo tải đứng rồi bỏ moment do bàn vươn ra.
- Lắp hai rail lên bệ mỏng nhưng không có mặt chuẩn căn song song.
- Dùng một trục/bạc cho bàn có dụng cụ lệch tâm.
- Gọi con lăn là “chịu bụi” mà không thiết kế vệ sinh mặt ray.
- Quên bôi trơn, seal hoặc cách thay block/bushing sau khi máy đã đóng vỏ.
Chi tiết lắp đặt quyết định độ mượt của cả cụm
Rail và block phải được lắp theo trình tự có chuẩn. Với hai rail, thường gá rail chuẩn vào vai tựa đã gia công, sau đó đưa rail còn lại song song bằng đồng hồ so hoặc quy trình của hãng; không ép block kéo hai rail về vị trí khi đã siết hết vít. Kiểm lại lực kéo bằng tay hoặc dòng motor ở nhiều vị trí hành trình, vì lỗi song song có thể chỉ lộ ra ở một đầu rail.
Ray dài cần xét nối rail, vị trí mối nối, hướng chạy block qua mối nối và độ thẳng bệ. Với bàn chạy nhanh, cáp kéo và ống khí là một tải động: chain quá cứng hay hose kéo lệch có thể tạo lực ngang liên tục. Đặt cable carrier, điểm neo và bán kính uốn trong layout dẫn hướng ngay từ đầu. Đối với cụm đứng, thêm cơ cấu chống rơi hoặc hãm phù hợp; rail dẫn hướng không tự giữ tải khi nguồn motor mất.
Kế hoạch bảo trì nên có điểm bôi trơn tiếp cận được, cover tháo được và tiêu chí kiểm tra như tiếng bất thường, vết xước rail, lực chạy tăng hoặc độ rơ bàn. Nếu không thể bôi trơn/kiểm tra sau khi đóng vỏ máy, tuổi thọ catalog không còn là giả định thực tế. Ghi tiêu chí này vào nghiệm thu cơ cấu.
Tiêu chí chọn nhanh (checklist)
- [ ] Đã vẽ vị trí trọng tâm, lực công nghệ và moment trên bàn trượt chưa?
- [ ] Cần độ cứng/độ chính xác và khả năng chống lật cao? Có → ưu tiên ray bi LM với bố trí rail/block phù hợp.
- [ ] Cơ cấu trục tròn đơn giản, tải/moment vừa phải và có hai trục chống xoay? Có → xem bạc trượt tuyến tính.
- [ ] Cần đường chạy theo profile hoặc cơ cấu hở dễ bảo trì? Có → xem con lăn và kiểm bề mặt ray.
- [ ] Đã kiểm mặt lắp, bôi trơn, seal, môi trường và cách căn chỉnh chưa?
MINATA có thể cùng đội máy rà tải moment, bố trí rail và khả năng gia công mặt lắp trước khi khóa model dẫn hướng. Trao đổi với đội Kỹ thuật sản xuất.
