Chọn thiết bị #23 — Vật liệu tấm và khung: nhôm, thép hay nhựa kỹ thuật

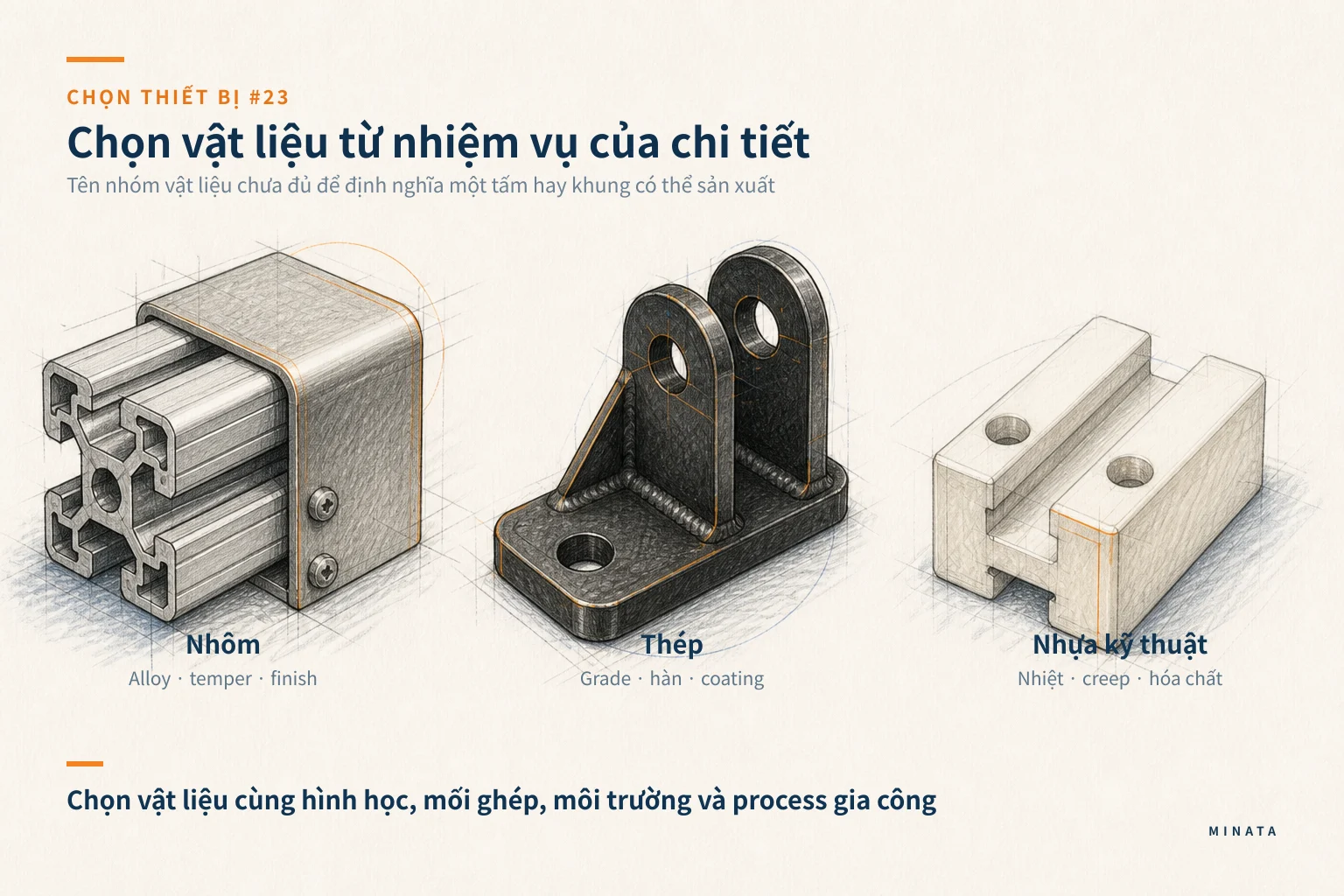

Chọn nhôm, thép hay nhựa kỹ thuật bằng cách xác định nhiệm vụ của chi tiết: chịu lực, che chắn, giữ kích thước, chống ăn mòn, cách điện, giảm khối lượng, nhìn xuyên, hay dẫn hướng. Sau đó kiểm độ cứng, môi trường, phương pháp gia công, liên kết, dung sai, vệ sinh và vòng đời. Tên vật liệu chỉ là điểm xuất phát; alloy/grade, trạng thái, độ dày, hình dạng, bề mặt và mối ghép mới tạo ra chi tiết có thể sản xuất và vận hành.
Bảng so sánh nhanh
| Nhóm vật liệu | Khi phù hợp | Điểm cần kiểm | Điều không được suy luận |
|---|
| Nhôm và hợp kim nhôm | Cần nhẹ, chống ăn mòn, gia công/cấu kiện modular | Alloy/temper, độ cứng, galvanic pair, bề mặt | Mọi nhôm có cùng độ bền và độ bền ăn mòn |
| Thép/tấm thép/kết cấu hàn | Cần độ cứng, tải lớn, khung hàn hoặc chi phí vật liệu | Grade, thickness, hàn, coating, biến dạng nhiệt | Sơn hay mạ tự xử lý mọi chi tiết ăn mòn |
| Nhựa kỹ thuật | Cover, guide, insulator, wear part, môi trường đặc biệt | Nhiệt, creep, hóa chất, ESD, độ ẩm, gia công | Nhựa dày hơn luôn thay được kim loại chịu lực |
| Vật liệu trong/che chắn | Cần quan sát, ánh sáng hoặc bảo vệ | Va đập, xước, hóa chất, mối ghép, tiêu chuẩn guard | Tấm trong bất kỳ là rào an toàn phù hợp |
Gọi đúng nhiệm vụ của chi tiết
Một tấm cover che bụi, một plate gá motor, một cửa guard, một rail trượt nhựa, một khung đỡ tủ điện và một panel cách điện có yêu cầu hoàn toàn khác. Hãy mô tả chi tiết phải làm gì trước khi so vật liệu: tải tĩnh/động, điểm đặt lực, độ võng cho phép, nhiệt, dầu/hóa chất, nước, UV, bụi, ESD, vệ sinh, tuổi thọ, thẩm mỹ và mức độ cần tháo lắp. Nếu có yêu cầu an toàn, nó phải được nêu bằng hazard và tiêu chuẩn/đánh giá rủi ro, không chỉ bằng chữ “tấm bảo vệ”.
Hình học thường quan trọng ngang vật liệu. Tấm mỏng có gân, bend hoặc mép gấp có thể cứng hơn tấm phẳng dày hơn ở một hướng; một plate nhỏ có lỗ sát mép có thể yếu hơn tính nhanh; một nhựa gia công từ tấm có thể creep tại vị trí clamp. Bản vẽ cần nêu thickness, bend radius, lỗ, countersink, insert, bề mặt chuẩn và mối nối để đội xưởng có thể đánh giá khả năng chế tạo.
Tách chi tiết chịu tải chính với chi tiết cover/finish. Nếu một tấm vừa là cover vừa nhận lực từ actuator hay door hinge, hãy tính nó như thành viên kết cấu và kiểm joint. Nếu nó chỉ che bụi, có thể ưu tiên khả năng tháo vệ sinh, trọng lượng và giá. Việc tách chức năng đúng thường giúp chọn vật liệu đơn giản hơn và sửa đổi sau này dễ hơn.
Nhôm: nhẹ, modular, nhưng phải chốt alloy và temper
Nhôm được dùng rộng trong khung modular, plate, panel, gá lắp và chi tiết cần khối lượng thấp. Tính chất của hợp kim nhôm thay đổi theo nguyên tố hợp kim và trạng thái vật liệu; The Aluminum Association nêu strength, density, workability, conductivity và corrosion resistance bị ảnh hưởng bởi các nguyên tố như magnesium, silicon và zinc. Vì thế không có một giá trị “độ bền nhôm” áp cho mọi tấm/plate.
Khi chọn nhôm, ghi rõ alloy/grade, temper, dạng sản phẩm (tấm, thanh, profile, đúc), thickness và bề mặt. Chọn từ yêu cầu gia công, uốn, hàn, độ cứng, môi trường và chứng từ cần có. Nếu chi tiết cần anodize, màu/finish, ren, insert hoặc contact điện, đưa các yêu cầu này vào drawing/specification trước khi chốt. Bài chọn A5052, A6061 hay A7075 xử lý kỹ hơn lựa chọn alloy phổ biến; ở đây trọng tâm là chọn cả tấm/khung trong assembly.
Nhôm có thể giảm khối lượng và thuận lợi cho profile modular, song không cho phép bỏ qua độ võng, tải lặp, joint và thermal expansion. Tấm nhôm lớn có thể rung hoặc biến dạng nếu chỉ tăng thickness mà không thêm bend/brace phù hợp. Với plate nhận tải tập trung từ motor/guide, kiểm stiffness cục bộ tại lỗ bolt, khoảng cách mép và mặt tiếp xúc. Không lấy dữ liệu profile để kết luận cho plate, và không lấy data của một temper để dùng cho temper khác.
Ở môi trường có nhiều kim loại khác, xem xét cặp tiếp xúc, nước/điện giải, coating và cách tách điện theo thiết kế. Không khẳng định mọi ghép nhôm–thép sẽ hỏng; điều kiện cụ thể, bề mặt, độ ẩm và mối nối quyết định. Điều cần làm là nhận diện risk, xác nhận giải pháp với yêu cầu môi trường và giữ bản vẽ có vật liệu/finish rõ để mua đúng.
Thép: độ cứng và kết cấu, đi cùng hàn và chống ăn mòn
Thép phù hợp với nhiều base frame, tấm cover, enclosure, bracket và kết cấu hàn khi cần độ cứng, tải lớn hoặc vật liệu dễ tìm. Nhưng “thép” cần được chỉ rõ bằng grade, dạng sản phẩm, thickness, condition và yêu cầu bề mặt. Tấm mạ, thép carbon sơn, stainless hay profile hàn có cách gia công, liên kết, chống ăn mòn và chi phí khác nhau.
Kết cấu hàn cho phép tạo khung lớn và cứng, đồng thời đặt ra yêu cầu về sequence hàn, biến dạng, fixture, xử lý bề mặt, vị trí chuẩn gia công sau hàn và transport. Nếu rail hoặc surface chính xác gắn lên khung hàn, cần xác định mặt nào gia công sau hàn và cách kiểm flatness/alignment. Đừng yêu cầu dung sai chặt trên mọi mặt chỉ vì một mặt cần chuẩn; điều đó làm chi phí tăng mà không tăng chức năng.
Coating phải được chọn theo môi trường và chuẩn bị bề mặt, không ghi chung “sơn chống gỉ”. Vị trí ren, mặt tiếp xúc điện, mặt lắp bearing/guide, khu vực hàn và mép cắt có thể cần xử lý khác. AISC lưu ý các yêu cầu vật liệu, connection và surface preparation/painting là các thông tin cần có trong tài liệu dự án khi chúng ảnh hưởng integrity và fabrication; nguyên tắc này cũng có ích cho khung máy nhỏ hơn.
Thép nặng hơn, nên ảnh hưởng vận chuyển, chân đế/caster, cơ cấu nâng và thời gian lắp. Bài chọn caster, adjuster hay chân cân bằng giúp kiểm phần tựa nền. Nếu chọn thép vì giá vật liệu ban đầu, hãy tính cả hàn, machining, coating, fixture, lead time và công lắp; lựa chọn cuối cần dựa vào assembly hoàn chỉnh.
Nhựa kỹ thuật: khi chức năng của polymer là lợi thế
Nhựa kỹ thuật hữu ích cho cover nhẹ, guide/wear pad, insulator, bánh/roller, tấm cách điện, chi tiết cần chống ăn mòn hay hình dạng gia công dễ. Không xem nhựa như “kim loại giá rẻ”. Ensinger nhấn mạnh điều kiện ứng dụng quyết định chọn polymer và cần xét tính chất cơ học, nhiệt, chemical resistance, độ ổn định kích thước, ESD, ma sát/mài mòn hay low outgassing tùy ứng dụng.
Với vật liệu nhựa, kiểm nhiệt độ làm việc, thời gian chịu tải, creep, độ ẩm, UV, hóa chất, dầu cắt, chất rửa, ma sát, tốc độ trượt và điện. Một grade có strength ban đầu tốt vẫn có thể creep ở nhiệt/độ tải kéo dài; một grade kháng hóa chất có thể không đạt yêu cầu ESD; một grade trượt tốt có thể không phù hợp food/contact hay flame requirement. Datasheet của đúng grade và test ở điều kiện ứng dụng là đầu vào bắt buộc.
Hình thức liên kết có ý nghĩa lớn: clamp quá chặt gây nứt/creep, screw head nhỏ làm lún, ren cắt trực tiếp bị mòn qua nhiều lần tháo lắp, insert có thể cần thiết. Chừa clearance phù hợp cho giãn nở và không khóa chặt tất cả lỗ nếu chi tiết dài chịu nhiệt. Bề mặt gia công có thể thay đổi độ ma sát và vệ sinh; đừng sao chép hướng dẫn của một polymer sang polymer khác.
Khi dùng nhựa làm tấm nhìn xuyên hay guard, xác định vật liệu, thickness, chống va đập, lão hóa, cleaning chemical, cách gá và tiêu chuẩn áp dụng. Nhựa trong không đồng nghĩa an toàn cho mọi hazard. Guard là một chức năng bảo vệ cần thiết kế/đánh giá riêng, trình bày trong bài #24.
Nhiệt, môi trường và biến dạng theo thời gian
Môi trường không dừng ở nhiệt độ phòng. Hãy liệt kê nhiệt vận hành/cục bộ, chu kỳ nhiệt, dầu, coolant, hơi nước, chất rửa, chip, bụi mài, UV, ozone, ESD, vacuum hoặc cleanroom nếu có. Sau đó đọc limitation của vật liệu, coating, adhesive, gasket, insert và fastener cùng nhau. Một tấm phù hợp tự thân có thể thất bại vì seal, adhesive hoặc paint không tương thích với chất rửa.
Thermal expansion có thể làm tấm dài cong, tạo stress ở lỗ bolt hoặc làm khe guard thay đổi. Lập các điểm fixed/floating, slot hole, spacer hay gap theo thiết kế khi có chênh lệch giãn nở cần được bù. Không cắt slot một cách chung chung; slot phải có hướng, kích thước, washer/fastener và chức năng rõ để vẫn giữ lực kẹp và alignment cần thiết.
Nếu có yêu cầu sạch, khả năng vệ sinh, bề mặt kín và access tháo lắp quan trọng như vật liệu nền. Góc chết, cạnh hở, ren lộ, panel chồng không có seal và coating bong đều ảnh hưởng vận hành. Hãy đưa yêu cầu cleaning/inspection vào mockup hoặc review assembly trước khi ra gia công hàng loạt.
Gia công, dung sai và liên kết
Chọn vật liệu đồng thời với process. Tấm nhôm có thể laser/waterjet/CNC/bend theo khả năng xưởng và yêu cầu bavia/finish; thép có thể cắt, hàn, xử lý bề mặt và gia công sau hàn; nhựa cần tool/parameter thích hợp để tránh nóng chảy, burr hoặc stress. Không ghi “gia công theo mẫu” khi chi tiết có functional datum, surface, critical hole hoặc độ phẳng yêu cầu.
Thiết kế mối ghép theo vật liệu. Bolt/nut, rivet nut, weld, adhesive, insert, snap fit hay bracket có failure mode khác. Nếu cần tháo bảo trì, chọn mối ghép tháo được và kiểm số lần tháo. Nếu cần kín nước/bụi, thiết kế interface, gasket, compression và đường thoát nước. Bài chọn hàn, bắt vít hay dán là tham chiếu cho loại mối ghép, nhưng vẫn cần đối chiếu giới hạn của vật liệu cụ thể.
Dung sai nên gắn với chức năng và quá trình. Tấm cover có thể cần bend/edge đúng để không cấn door, còn plate guide cần mặt chuẩn và lỗ datumed. Tránh gọi toàn bộ “chính xác cao”. Hãy chỉ rõ datum, tolerance, bề mặt, vị trí inspection và nếu cần, yêu cầu chứng từ vật liệu/finish. Cách này giúp đội mua, xưởng và QA cùng hiểu điều cần kiểm.
So sánh chi phí vòng đời thay vì đơn giá vật liệu
Đơn giá/kg hoặc giá một tấm không phản ánh giá assembly. Tính tổng material yield, cutting, bend, weld, machining, surface finish, hardware, giờ lắp, vận chuyển, scrap, tuổi thọ, vệ sinh, thay thế và thời gian dừng máy. Một tấm nhôm profile-based có thể rút ngắn lắp; một frame thép hàn có thể tốt cho tải lớn; một guide nhựa có thể giảm wear/tiếng ồn. Các kết quả này tùy nhiệm vụ và chuỗi cung ứng của dự án.
Đặt hàng thử khi vật liệu/bề mặt mới, môi trường khắc nghiệt, panel có yêu cầu thẩm mỹ hay mối ghép khó. Test fit trên subassembly giúp phát hiện lỗ không access, bend thiếu clearance, coating che mặt chuẩn hay tấm rung trước khi sản xuất hàng loạt. Lưu mẫu chấp nhận, drawing revision và ảnh lắp để các lần sửa sau không quay về quyết định từ đầu.
Quy trình chọn có thể kiểm tra lại
- Ghi nhiệm vụ, load case, giới hạn võng/độ chính xác, môi trường và yêu cầu safety/cleaning của chi tiết.
- Chọn 2–3 nhóm vật liệu sơ bộ cùng grade/temper/thickness/finish có thể mua và gia công.
- Kiểm kết cấu, nhiệt/môi trường, bề mặt, mối ghép, process, tolerances và maintenance cho từng phương án.
- Đánh giá assembly cost, lead time, thay thế và rủi ro supply; dùng sample/test fit khi còn bất định.
- Chốt material callout, finish, hardware/interface, datum/inspection và chứng từ cần bàn giao.
Những lỗi chọn thường gặp
- Ghi “nhôm”, “thép” hay “nhựa” trên drawing mà thiếu grade/temper/thickness/finish.
- Dùng strength của vật liệu để thay cho kiểm độ võng và joint của chi tiết.
- Chọn nhựa theo độ dày mà bỏ qua creep, nhiệt, hóa chất và cách kẹp.
- Chọn thép hàn nhưng không xác định distortion, mặt gia công sau hàn và coating.
- Dùng panel trong như guard mà không phân tích hazard, mối ghép và yêu cầu bảo vệ.
- Tính giá từ tấm nguyên liệu, bỏ qua gia công, finish, lắp và bảo trì.
Checklist trước khi khóa BOM
- [ ] Nhiệm vụ, load case, độ cứng/độ võng, môi trường và yêu cầu safety của chi tiết đã rõ chưa?
- [ ] Material callout có đủ alloy/grade, temper/condition, dạng sản phẩm, thickness và finish chưa?
- [ ] Đã kiểm thermal/chemical/UV/ESD/creep hoặc wear theo đúng nhóm vật liệu chưa?
- [ ] Process gia công, datum, dung sai, mối ghép, insert/gasket và access lắp đã có trên drawing chưa?
- [ ] Coating/finish có bảo vệ môi trường nhưng không cản mặt chuẩn, ren hoặc contact cần thiết chưa?
- [ ] Sample/test fit, tài liệu QA và phụ tùng thay thế đã được định nghĩa cho chi tiết rủi ro chưa?
MINATA có thể cùng đội máy rà material callout, drawing, process gia công và test fit trước khi khóa BOM. Trao đổi với đội Kỹ thuật sản xuất.
