Học Automation cùng MINATA #08: Cô lập năng lượng: 7 bước khóa và treo thẻ trước khi sửa máy

Nhấn STOP, tắt HMI hay xoay công tắc điều khiển về OFF chỉ làm máy dừng theo logic. Chúng không bảo đảm nguồn điện đã bị tách, khí nén đã xả, tải treo đã được đỡ hoặc lò xo đã hết lực. Trong bảo trì, nguy hiểm thường đến từ chính khoảng cách giữa “máy đang đứng yên” và “mọi năng lượng nguy hiểm đã được kiểm soát”.

Khóa và treo thẻ (lockout/tagout — LOTO) là hệ thống kiểm soát năng lượng để ngăn máy khởi động ngoài ý muốn hoặc giải phóng năng lượng tích trữ trong khi có người đang làm việc.

Bài viết giải thích tư duy và cấu trúc của một quy trình LOTO. Không dùng nó thay cho quy trình riêng của máy, đào tạo người được ủy quyền hay yêu cầu pháp luật/tiêu chuẩn tại nơi vận hành.

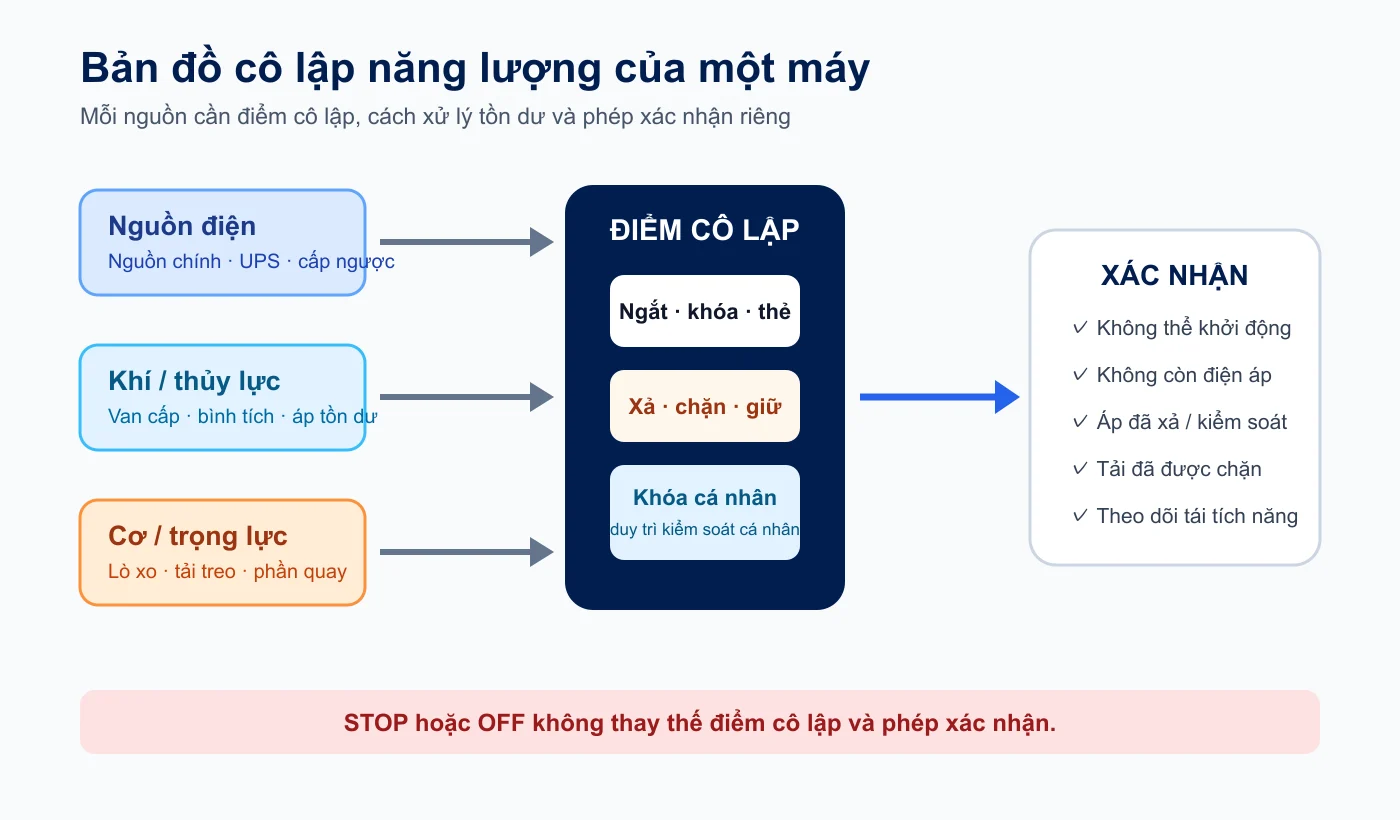

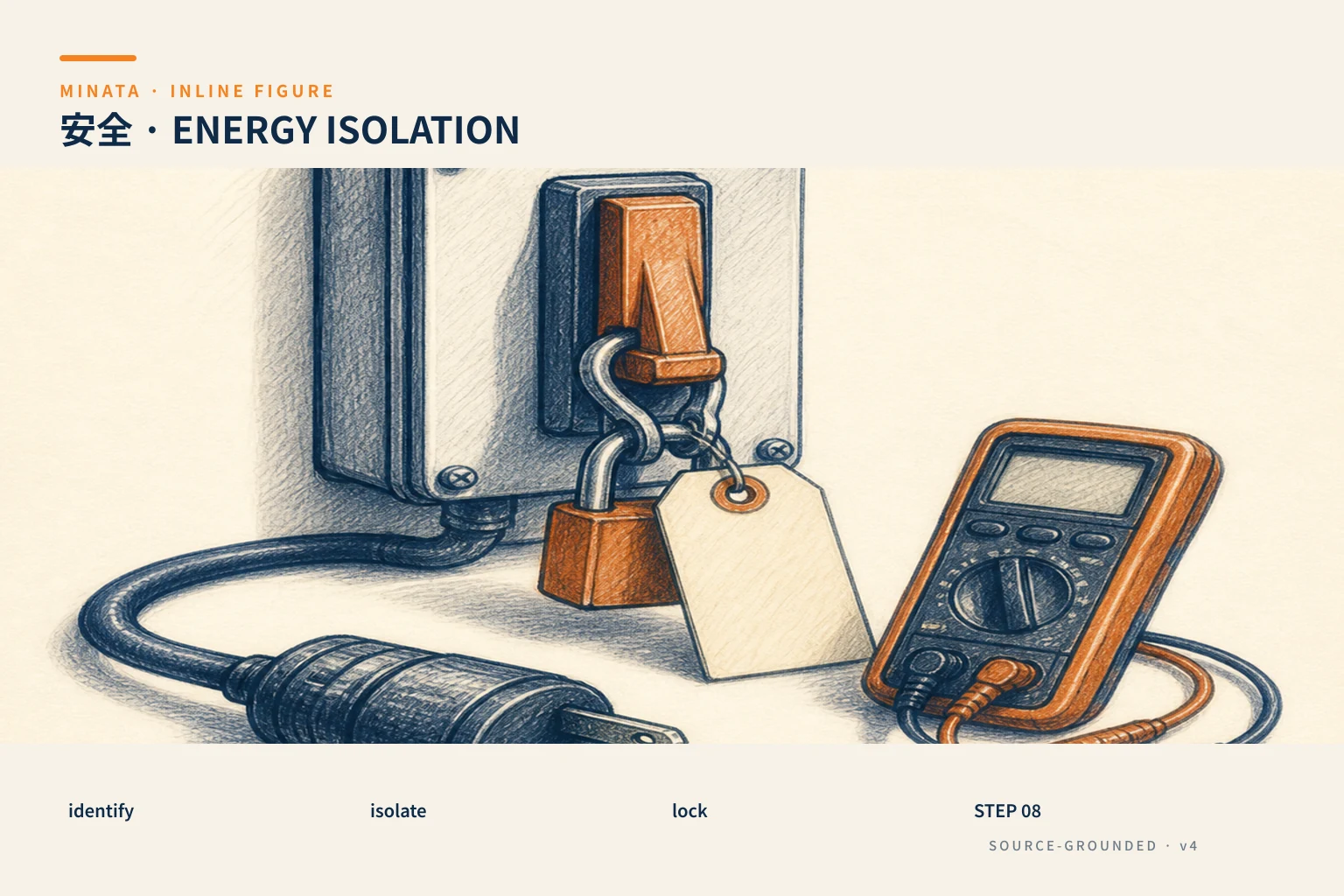

Bản đồ nguồn năng lượng và các cổng xác nhận trước bảo trì

Vì sao nút dừng không phải điểm cô lập?

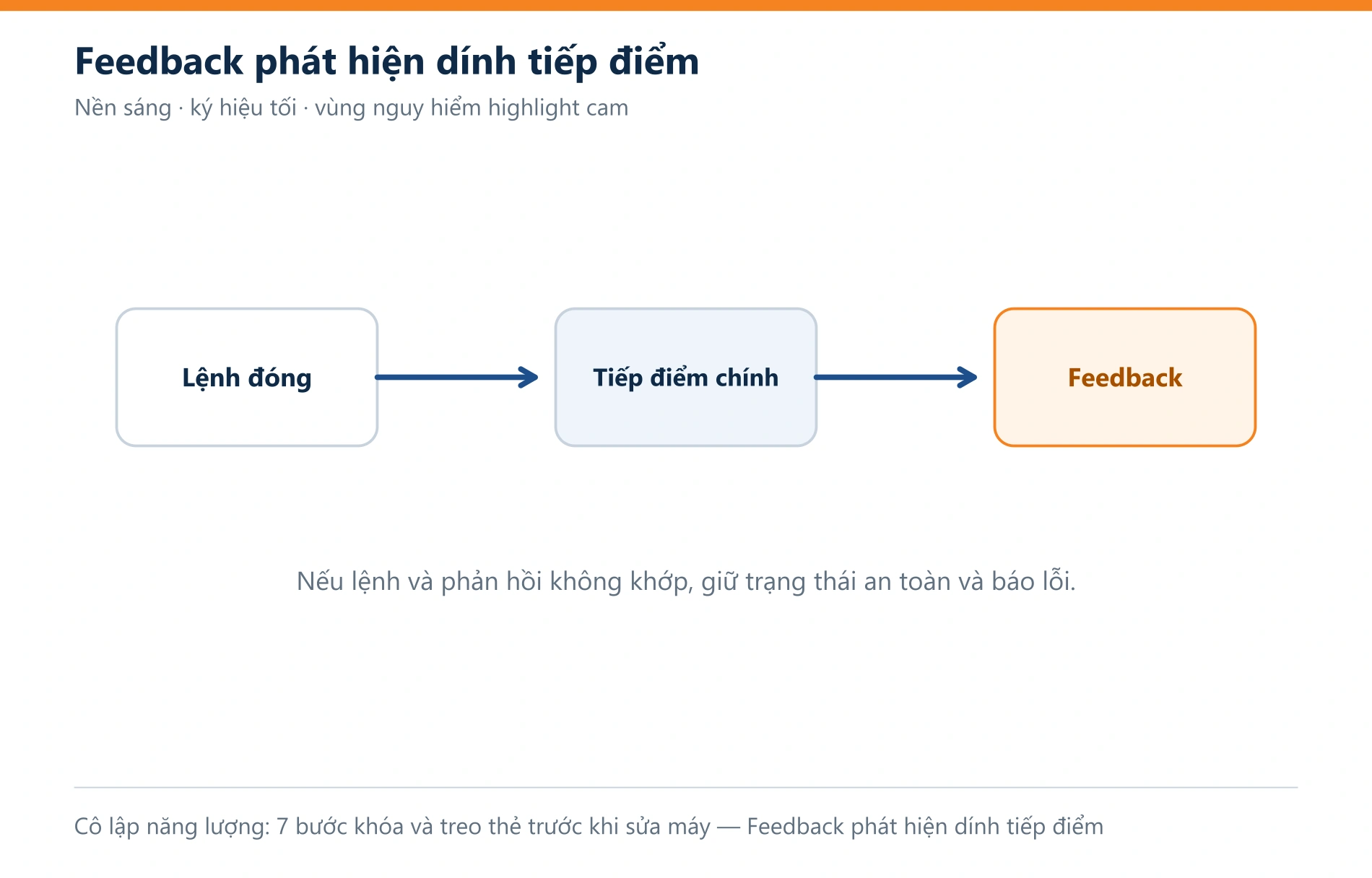

Nút nhấn, selector, HMI và liên động thuộc mạch điều khiển. Một lỗi PLC, tiếp điểm dính, thao tác từ trạm khác hoặc lệnh khởi động lại có thể làm đầu ra thay đổi. OSHA 1910.333 nêu rõ thiết bị mạch điều khiển như nút nhấn, công tắc chọn và liên động không được dùng làm phương tiện duy nhất để khử điện cho thiết bị.

Điểm cô lập năng lượng (energy-isolating device) phải thực sự ngăn năng lượng truyền tới máy: cầu dao/ngắt nguồn có khả năng khóa, van cách ly, chốt/chèn cơ khí hoặc thiết bị phù hợp khác. Chỉ treo thẻ ở nút START không biến nút đó thành điểm cô lập.

Bắt đầu bằng bản đồ năng lượng của máy

Một quy trình máy cụ thể phải liệt kê loại năng lượng, mức độ, vị trí điểm cô lập, cách xử lý năng lượng tồn dư và cách xác nhận. Đi một vòng quanh máy theo sơ đồ điện, khí và cơ khí thường phát hiện nhiều nguồn hơn quan sát từ tủ chính.

Nguồn năng lượng	Ví dụ trong máy tự động	Cách kiểm soát cần được quy định
Điện	Nguồn chính, UPS, nguồn cấp ngược, DC-link	Ngắt/cô lập, khóa, xác nhận không điện
Khí nén	Bình tích, nhánh van, xy-lanh giữ tải	Khóa van cấp, xả áp, theo dõi tái tích áp
Thủy lực	Bình tích áp, xy-lanh, tải trên trục	Cô lập, xả áp, chống tụt cơ khí
Cơ học	Lò xo nén, bánh đà, trục quay	Xả, chèn, giữ hoặc đưa về vị trí an toàn
Trọng lực	Bàn nâng, khuôn, tay gắp	Hạ xuống hoặc dùng chốt/giá đỡ được thiết kế
Nhiệt/hóa chất	Gia nhiệt, hơi, chất lỏng áp lực	Cách ly, làm nguội, xả và xác nhận điều kiện

OSHA 1910.147 áp dụng không chỉ cho điện mà còn cho năng lượng cơ, thủy lực, khí nén, hóa học, nhiệt và các nguồn khác. Nếu năng lượng có thể tích tụ lại, việc giám sát phải tiếp tục trong khi nguy cơ còn tồn tại.

Bảy bước của một lần cô lập có kiểm soát

Trình tự cụ thể phải theo quy trình của cơ sở và máy, nhưng cấu trúc cốt lõi gồm:

1. Chuẩn bị

Xác định phạm vi công việc, mọi nguồn năng lượng, điểm cô lập, người được ủy quyền (authorized employee), người bị ảnh hưởng (affected employee) và trạng thái sản xuất. Đọc sơ đồ, phiếu LOTO và lịch sử thay đổi máy; không giả định nhãn cũ vẫn đúng sau cải tạo.

2. Thông báo và dừng máy bình thường

Thông báo cho người bị ảnh hưởng, hoàn tất bước dừng theo hướng dẫn vận hành và đưa cơ cấu về vị trí giảm năng lượng tồn dư nếu quy trình cho phép. Dừng đúng trình tự giúp tránh tạo thêm tải treo, áp suất hoặc sản phẩm kẹt.

3. Cô lập từng nguồn

Tác động tất cả thiết bị cô lập đã xác định. Một tủ có cầu dao chính OFF vẫn có thể còn UPS, nguồn 24 VDC từ tủ khác, dây truyền thông có shield hoặc nguồn phụ cấp ngược. Van đóng vẫn có thể giữ áp ở phía máy.

4. Gắn khóa và thẻ cá nhân

Người được ủy quyền gắn thiết bị khóa/thẻ theo quy trình. Khóa phải giữ điểm cô lập ở vị trí an toàn; thẻ cho biết người kiểm soát và cảnh báo không vận hành. Mỗi người tham gia cần được bảo vệ theo hệ thống trách nhiệm cá nhân; không dùng một lời nhắn chung thay cho kiểm soát khóa.

5. Xả hoặc khống chế năng lượng tích trữ

Xả khí/áp, chờ tụ điện giảm áp theo hướng dẫn, chặn tải, nhả lò xo hoặc giữ cơ cấu bằng biện pháp được thiết kế. OSHA yêu cầu năng lượng tồn dư có khả năng gây nguy hiểm phải được giải phóng, ngắt, giữ hoặc làm an toàn bằng cách khác.

6. Xác nhận cô lập

Trước khi bắt đầu, người được ủy quyền xác nhận cô lập và khử năng lượng có hiệu lực. Việc này có thể gồm thử lệnh khởi động theo quy trình rồi trả điều khiển về trạng thái an toàn, đo xác nhận không điện, kiểm tra đồng hồ áp, van xả hoặc trạng thái chốt cơ khí. Không dùng một dấu hiệu duy nhất cho mọi nguồn.

7. Thực hiện công việc và duy trì kiểm soát

Trong công việc dài, thay ca hoặc có nhiều nhóm, phải duy trì trách nhiệm và trạng thái khóa theo quy trình group LOTO/shift transfer. Nếu áp suất hoặc năng lượng có thể tái tích tụ, tiếp tục theo dõi và khống chế; lần xác nhận ban đầu không đủ cho toàn bộ ca.

Xác nhận “không năng lượng” theo từng nguồn

Khái niệm hữu ích không phải là nhìn thấy mọi chỉ số bằng 0, mà là chứng minh từng nguy cơ đã được kiểm soát đủ để làm việc.

Điện: xác nhận thiết bị không thể khởi động và dùng thiết bị thử phù hợp kiểm tra các phần có thể tiếp xúc; lưu ý điện áp cảm ứng và nguồn cấp ngược.
Khí/thủy lực: kiểm tra áp suất, đường xả, vị trí van và khả năng áp quay lại; một đồng hồ áp hỏng không phải bằng chứng duy nhất.
Trọng lực: xác nhận tải đã hạ hoặc được chặn bằng phần tử chịu lực được phê duyệt; không dựa vào van hoặc phanh điều khiển.
Năng lượng cơ: chờ phần quay dừng hẳn, giữ lò xo/đối trọng và kiểm tra vùng truyền động.

Tình huống: thay cảm biến trên xy-lanh đứng

Máy đã STOP và nguồn điện điều khiển đã tắt, nhưng xy-lanh vẫn giữ một cụm gá phía trên. Nếu chỉ khóa cầu dao điện, tải có thể tụt khi ống khí bị tháo hoặc van rò. Bản đồ năng lượng phải bao gồm điện, khí nén và trọng lực; quy trình phải xác định van cô lập/xả, cách chặn tải, phép xác nhận áp và điều kiện tháo chặn sau công việc.

Tình huống này cho thấy LOTO không phải “bộ khóa màu đỏ”. Nó là một mô hình năng lượng của máy được chuyển thành các điểm cô lập và bằng chứng xác nhận.

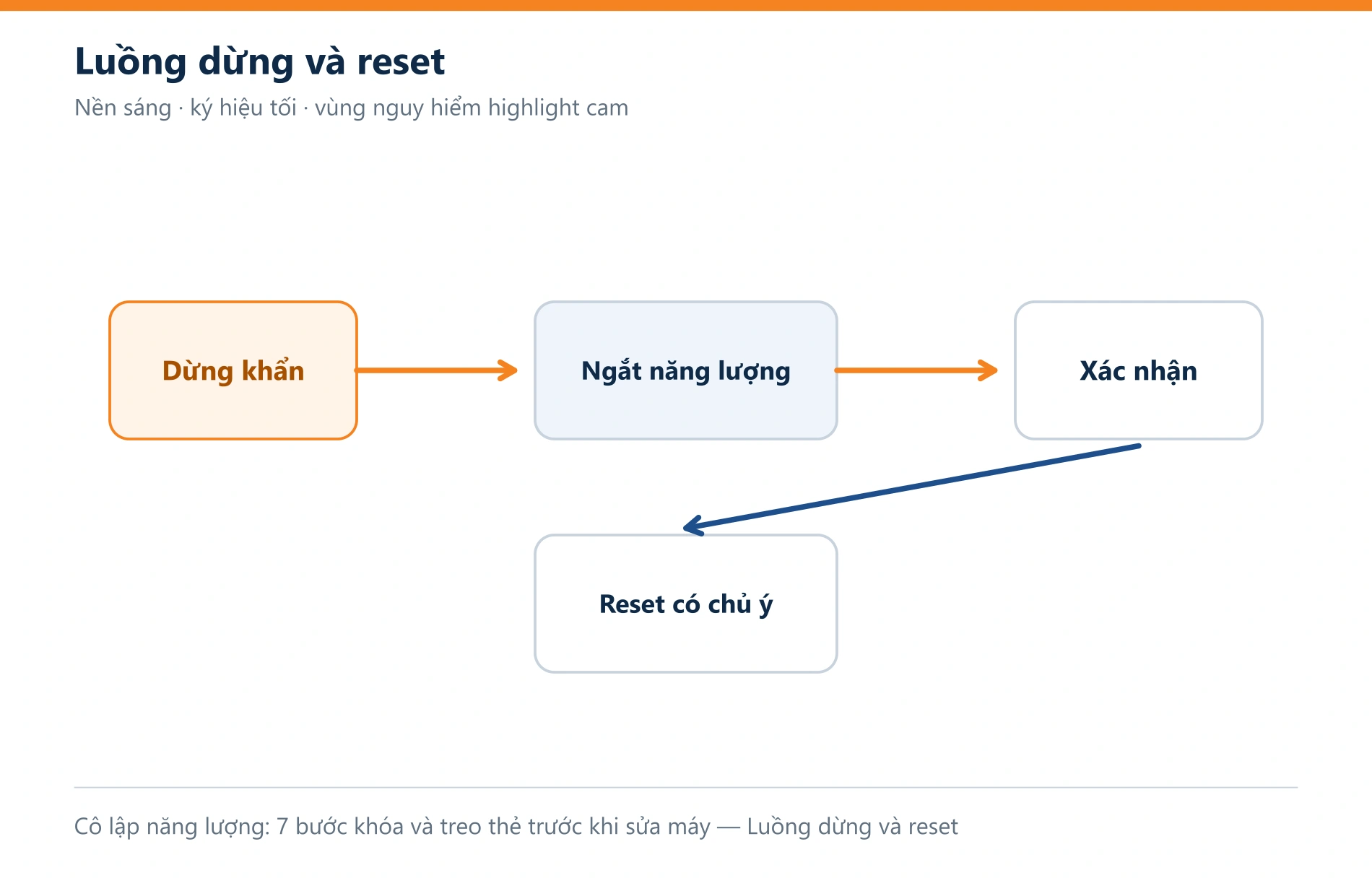

Khôi phục máy cũng là một giai đoạn có nguy cơ

Trước khi cấp lại năng lượng:

Kiểm tra công việc hoàn tất, dụng cụ/vật lạ đã được thu dọn.
Lắp lại che chắn và đưa điều khiển về trạng thái phù hợp.
Xác nhận mọi người đã rời vùng nguy hiểm hoặc ở vị trí an toàn.
Tháo khóa/thẻ theo đúng quyền hạn và quy trình; không tự tháo khóa của người khác.
Thông báo người bị ảnh hưởng trước khi khởi động lại.
Cấp năng lượng theo trình tự và chạy kiểm tra có kiểm soát.

OSHA yêu cầu khu vực máy được kiểm tra trước khi tháo LOTO, người lao động ở vị trí an toàn và người bị ảnh hưởng được thông báo. Trường hợp người gắn khóa không có mặt phải đi theo thủ tục ngoại lệ đã được quy định, không xử lý bằng quyết định miệng tại hiện trường.

Năm lỗi thiết kế quy trình thường gặp

Chỉ liệt kê nguồn điện, bỏ khí nén, trọng lực và năng lượng tích trữ.
Dùng STOP/HMI/liên động làm điểm cô lập.
Nhãn điểm cô lập không khớp sơ đồ hoặc thiết bị sau cải tạo.
Có khóa nhưng không có bước xác nhận hiệu lực.
Không quy định group LOTO, thay ca, nhà thầu hoặc khả năng tái tích năng lượng.

Quy trình tốt phải đủ cụ thể để người được đào tạo xác định đúng điểm, đúng phương pháp và đúng bằng chứng. Đồng thời, chương trình LOTO cần đào tạo, kiểm tra định kỳ và cập nhật khi máy hoặc công việc thay đổi.

Checklist rà một phiếu LOTO của máy

Mọi loại và mức năng lượng đã được nhận diện.
Mỗi nguồn có điểm cô lập được đánh số và thể hiện trên sơ đồ/ảnh.
Năng lượng tồn dư có cách xả, giữ hoặc chặn rõ ràng.
Mỗi nguồn có cách xác nhận riêng.
Có vai trò người được ủy quyền/người bị ảnh hưởng và cách thông báo.
Có quy tắc nhiều người, nhiều nhóm, thay ca và nhà thầu.
Có trình tự tháo khóa và khôi phục máy.
Phiếu được rà lại sau cải tạo hoặc khi phát hiện sai khác tại hiện trường.

Cốt lõi của LOTO là quyền kiểm soát của người đang làm việc và bằng chứng rằng năng lượng nguy hiểm không thể tới họ. Khóa, thẻ, sơ đồ và phép xác nhận phải cùng tạo thành một hệ thống; thiếu một mắt xích, máy “đang dừng” vẫn chưa phải máy an toàn để bảo trì.

Nguồn tham khảo

OSHA, 1910.147 — The control of hazardous energy (lockout/tagout): https://www.osha.gov/laws-regs/regulations/standardnumber/1910/1910.147
OSHA, Lockout/Tagout — Application of Energy Control: https://www.osha.gov/etools/lockout-tagout/tutorial/application-energy-control
OSHA, 1910.333 — Selection and use of work practices: https://www.osha.gov/laws-regs/regulations/standardnumber/1910/1910.333
OSHA, Lockout/Tagout Fact Sheet: https://www.osha.gov/sites/default/files/publications/OSHA-FS-3642.pdf
