Học Automation cùng MINATA #06: Ngắn mạch, quá tải và rò điện: không phải một lỗi dùng một cách xử lý

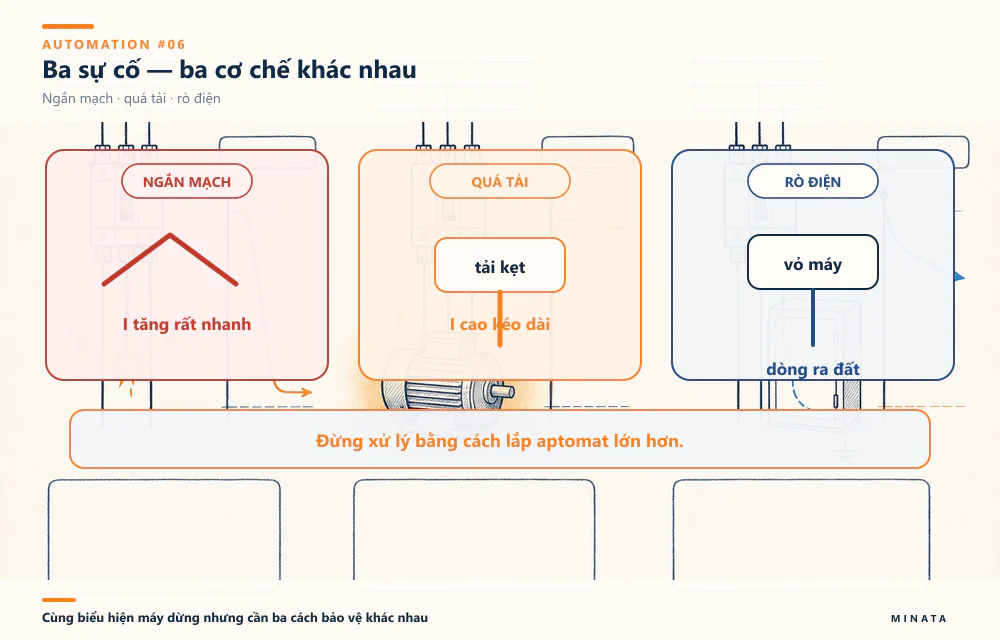

Ba hiện tượng đều có thể làm máy dừng, nhưng nguyên nhân và thiết bị bảo vệ không giống nhau. Không được thay thế việc tính toán, chọn thiết bị và kiểm tra theo tiêu chuẩn bằng cách “lắp aptomat lớn hơn”. Công việc trên tủ điện phải do người đủ năng lực thực hiện theo thiết kế đã duyệt.
| Hiện tượng | Dấu hiệu điển hình | Mục tiêu bảo vệ |
|---|
| Ngắn mạch | Dòng tăng rất nhanh do các điểm khác điện thế chạm nhau | Cắt nhanh để hạn chế năng lượng sự cố và hư hỏng |
| Quá tải | Dòng cao hơn mức cho phép trong một khoảng thời gian | Bảo vệ dây dẫn/động cơ khỏi quá nhiệt |
| Rò điện | Dòng đi theo đường không mong muốn, có thể qua vỏ thiết bị/đất | Giảm nguy cơ điện giật và cháy; tìm nguyên nhân rò |
Ngắn mạch không phải là quá tải
Ngắn mạch thường liên quan đến lỗi cách điện, đấu dây, cáp hỏng hoặc dụng cụ chạm nhầm. Dòng có thể tăng cực nhanh. Thiết bị bảo vệ phải có khả năng cắt phù hợp với dòng sự cố dự kiến tại điểm lắp đặt; chỉ nhìn dòng định mức là chưa đủ.
Quá tải lại thường phát triển theo thời gian: cơ cấu bị kẹt, tải cơ khí tăng, mất thông gió, chọn động cơ sai hoặc vận hành vượt chu kỳ. Với động cơ, rơ-le nhiệt/thiết bị bảo vệ động cơ được phối hợp với bảo vệ ngắn mạch theo sơ đồ của hãng và thiết kế tủ.
Dòng rò cần được điều tra, không chỉ reset
Dòng rò có thể phát sinh từ cáp hỏng, ẩm, nhiễu/lọc EMC, thiết bị xuống cấp hoặc lỗi đấu nối. Khi thiết bị chống rò tác động, không reset liên tục để ép máy chạy. Cô lập an toàn, kiểm tra theo quy trình và xác định nhánh/thiết bị gây lỗi. OSHA lưu ý các nguy cơ điện phổ biến gồm thiếu bảo vệ chạm đất và đường nối đất bị thiếu hoặc không liên tục.
Mỗi thiết bị bảo vệ đo một đại lượng khác nhau

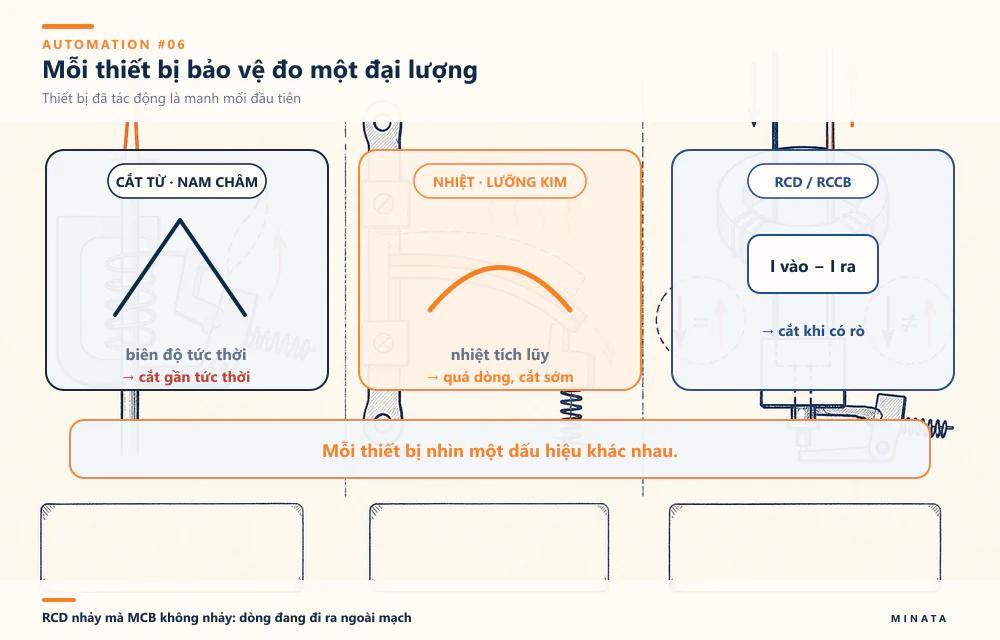

Ba sự cố khó phân biệt bằng mắt vì kết quả giống nhau: máy dừng. Nhưng ba thiết bị bảo vệ không nhìn cùng một đại lượng, nên chính thiết bị đã tác động là manh mối đầu tiên.

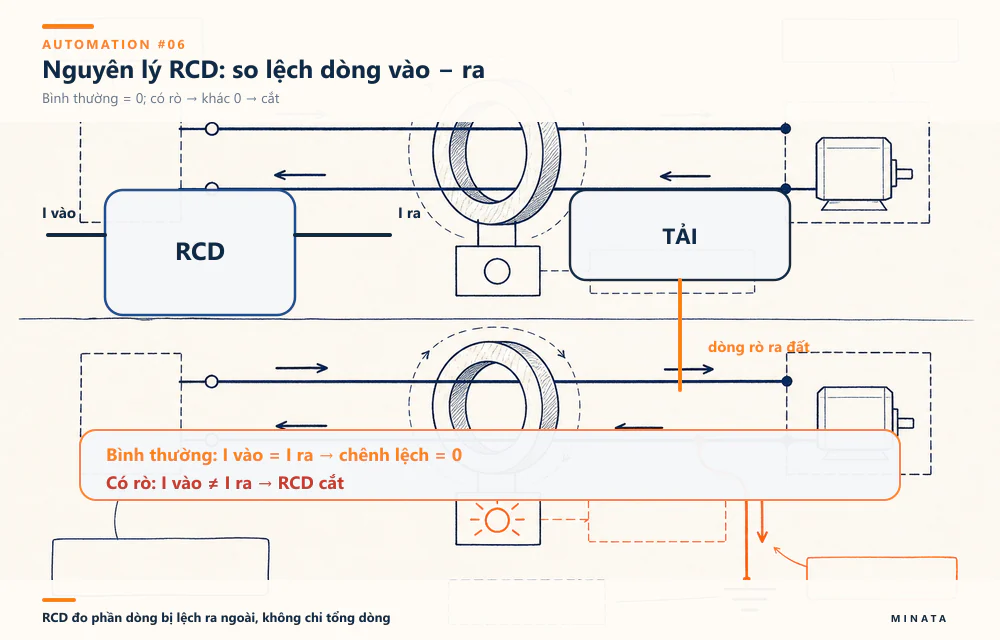

| Thiết bị | Đại lượng nó đo | Phản ứng theo thời gian |
|---|
| Bộ phận cắt từ (nam châm) trong MCB/MCCB | Biên độ dòng tức thời | Cắt gần như tức thời khi vượt ngưỡng |
| Bộ phận nhiệt (lưỡng kim) trong MCB/rơ-le nhiệt | Nhiệt tích lũy theo dòng và thời gian | Càng quá dòng nhiều, càng cắt sớm |
| Thiết bị chống dòng rò (RCD/RCCB/ELCB) | Chênh lệch dòng vào và dòng ra | Cắt khi chênh lệch vượt ngưỡng, không quan tâm tổng dòng lớn hay nhỏ |
Vì vậy: RCD tác động mà MCB không nhảy nghĩa là dòng đang đi ra ngoài mạch, không phải mạch đang quá tải. Ngược lại, rơ-le nhiệt tác động sau vài phút chạy nặng là dấu hiệu nhiệt, không phải dấu hiệu chạm chập.
Đường đặc tính cắt: cùng một dòng, hai kết quả khác nhau

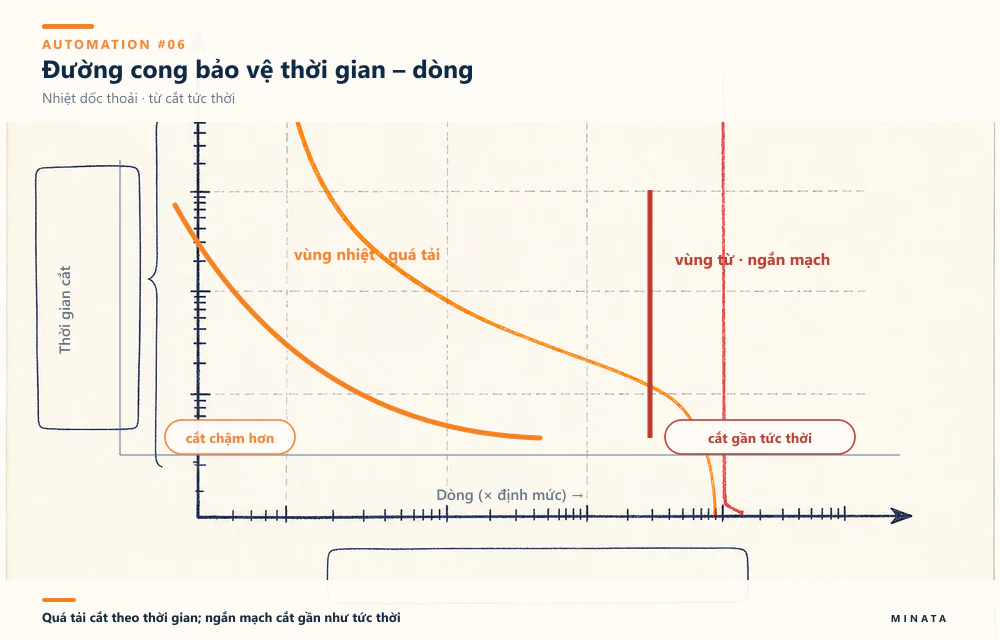

Một MCB có hai cơ chế trong cùng một vỏ, nên cùng một giá trị dòng có thể dẫn tới hai kiểu tác động khác nhau tùy thời gian duy trì. Đó là lý do các nhóm đường đặc tính (B, C, D theo IEC 60898-1) tồn tại: chúng khác nhau ở bội số dòng định mức mà bộ phận cắt từ bắt đầu làm việc. Động cơ và biến áp có dòng khởi động lớn trong thời gian ngắn, nếu chọn nhóm đặc tính quá nhạy thì máy sẽ nhảy ngay lúc khởi động dù không có sự cố nào.
Ba câu hỏi giúp chọn đúng thay vì tăng dòng định mức:
- Dòng khởi động thật của tải là bao nhiêu, kéo dài bao lâu?
- Dây dẫn chịu được mức quá dòng đó trong khoảng thời gian ấy không?
- Dòng sự cố dự kiến tại điểm lắp có vượt khả năng cắt của thiết bị không?
Lắp aptomat lớn hơn chỉ làm bảo vệ ngừng nhận ra sự cố; nó không làm dây dẫn chịu nhiệt tốt hơn.
Checklist khi sự cố tác động
- Dừng máy, cô lập năng lượng và xác nhận điều kiện an toàn trước khi mở tủ.
- Ghi mã lỗi, thời điểm, tải đang chạy và thao tác ngay trước khi lỗi xuất hiện.
- Phân loại theo dữ liệu: ngắn mạch, quá tải hay rò điện; không đoán từ việc “aptomat nhảy”.
- Kiểm tra cáp, đầu nối, cơ cấu tải, thông gió và đường PE theo sơ đồ đã duyệt.
- Chỉ khôi phục sau khi nguyên nhân được xử lý, kiểm tra lại và ghi nhận vào hồ sơ bảo trì.
Câu hỏi thường gặp
Vì sao RCD tác động mà không có ai chạm vào máy?
Dòng rò không cần đi qua người. Cáp ẩm, cách điện xuống cấp, bộ lọc EMC của biến tần, hoặc một thiết bị có dòng rò nhỏ nhưng nhiều thiết bị cộng lại đều tạo ra chênh lệch dòng đủ để RCD tác động. Cách tách nguyên nhân là ngắt từng nhánh rồi đóng lại lần lượt, sau khi đã cô lập và xác nhận điều kiện an toàn.
Aptomat nhảy ngay khi đóng điện có phải là ngắn mạch không?
Chưa chắc. Ngắn mạch cho kết quả đó, nhưng dòng khởi động của động cơ hoặc dòng nạp của bộ nguồn cũng vậy nếu nhóm đường đặc tính chọn quá nhạy. Phân biệt bằng cách đo điện trở cách điện khi đã cô lập nguồn: ngắn mạch để lại dấu vết đo được, dòng khởi động thì không.
Rơ-le nhiệt đã chỉnh đúng dòng định mức động cơ, vì sao vẫn tác động?
Rơ-le nhiệt bảo vệ theo nhiệt tích lũy, không theo một con số duy nhất. Tải cơ khí nặng lên, mất thông gió, nhiệt độ môi trường cao, hoặc số lần khởi động trong một giờ vượt mức đều làm động cơ nóng hơn ở cùng một dòng. Chỉnh tăng rơ-le sẽ bỏ mất chính tín hiệu đang cảnh báo.
Có được reset thử vài lần để xem máy chạy lại không?
Không. Mỗi lần đóng lại vào một sự cố chưa xử lý là một lần lặp lại năng lượng sự cố đó, và làm hỏng thêm thiết bị bảo vệ lẫn dây dẫn. Ghi lại hiện tượng, cô lập, tìm nguyên nhân, rồi mới khôi phục.
Kết luận
Ngắn mạch cần cắt nhanh, quá tải cần bảo vệ nhiệt phù hợp và dòng rò cần phát hiện đường dòng bất thường. Một tủ điện an toàn là hệ bảo vệ được phối hợp đúng, không phải tập hợp thiết bị đặt cạnh nhau.
