Học Automation cùng MINATA #05: Nối đất bảo vệ — Dòng sự cố phải có đường đi an toàn

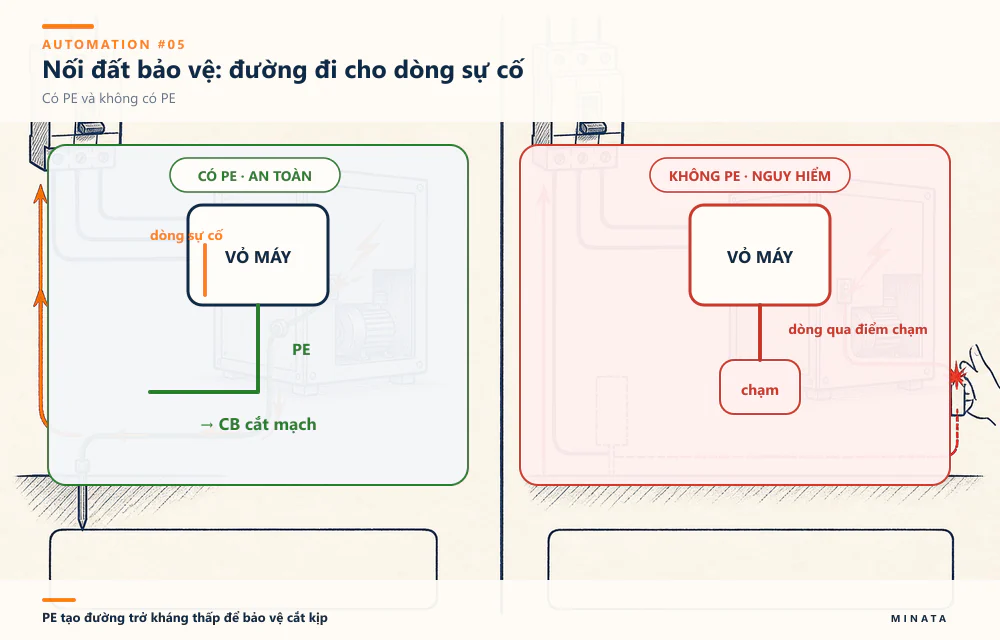

Nối đất bảo vệ: để dòng sự cố không đi qua người

Khi lớp cách điện hỏng và dây pha chạm vào vỏ máy, phần kim loại có thể mang điện. Mục tiêu của nối đất bảo vệ không phải là “làm biến mất điện”, mà là tạo đường dẫn có trở kháng thấp, liên tục và đủ khả năng chịu dòng sự cố để thiết bị bảo vệ cắt mạch theo thiết kế. Đây là kiến thức nền; hệ thống thực tế cần được thiết kế và kiểm tra theo quy định địa phương, tiêu chuẩn áp dụng và hướng dẫn của nhà sản xuất.

Ba khái niệm không nên trộn lẫn

Khái niệm	Vai trò chính	Ví dụ trong tủ máy
Nối đất hệ thống	Tham chiếu một điểm của hệ thống với đất theo kiến trúc nguồn	Điểm trung tính được nối đất theo thiết kế hệ thống
Dây bảo vệ PE	Bảo vệ phần kim loại không mang dòng trong vận hành bình thường	Dây PE đến vỏ tủ, cửa tủ, khung máy, động cơ
Liên kết đẳng thế	Giảm chênh lệch điện thế nguy hiểm giữa các phần kim loại	Dây nối giữa cửa tủ và thân tủ, các máng/cụm kim loại

OSHA mô tả nối đất là việc chủ động tạo đường dẫn điện trở thấp đến đất. Cơ quan này cũng phân biệt nối đất hệ thống với nối đất thiết bị: nối đất thiết bị nhằm tăng bảo vệ con người khi vỏ dụng cụ hoặc thiết bị bị mang điện do lỗi.

Vì sao “có dây xanh-vàng” chưa đủ?

Một dây PE bị đứt, đầu cos lỏng, bề mặt tiếp xúc bị sơn phủ hoặc dây quá nhỏ có thể khiến đường lỗi không còn hiệu quả. Khi đó, vỏ tủ vẫn có thể mang điện mà thiết bị bảo vệ không cắt nhanh như mong đợi. Vì vậy, kiểm tra không chỉ là nhìn thấy dây: cần kiểm tra đúng điểm đấu, liên kết cơ khí, tính liên tục và hồ sơ thử nghiệm theo quy trình của dự án.

Đừng dùng PE như dây trung tính, cũng không tự ý tháo PE để “hết nhiễu”. Nhiễu điện từ và nối đất chức năng phải được xử lý bằng kiến trúc EMC/grounding đã thiết kế, không bằng cách làm mất đường bảo vệ.

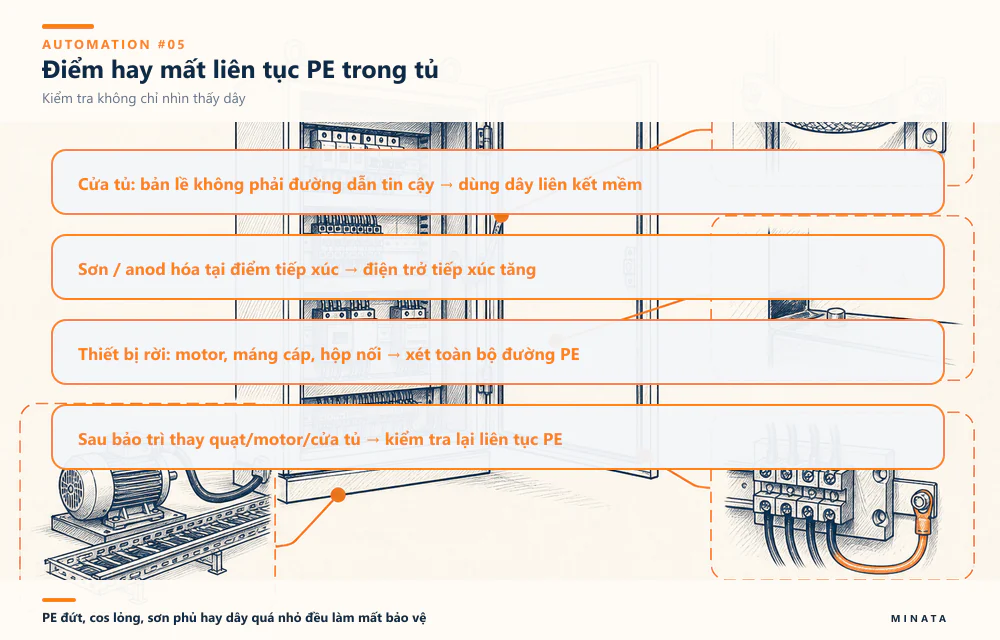

Những điểm hay bị bỏ sót trong tủ điện

Cửa tủ: bản lề không phải lúc nào cũng là đường dẫn điện đáng tin cậy. Dùng dây liên kết mềm theo thiết kế.
Sơn và anod hóa: tại vị trí cần tiếp xúc bảo vệ, lớp phủ có thể làm tăng điện trở tiếp xúc nếu không có chi tiết liên kết phù hợp.
Thiết bị rời: động cơ, máng cáp, hộp nối, panel phụ và cơ cấu máy cần được xem xét trong toàn bộ đường PE.
Sau bảo trì: thay quạt, motor, dây cáp hoặc cửa tủ có thể làm mất liên kết vốn có; kiểm tra lại trước khi đưa máy vào vận hành.

Quy trình kiểm tra ở mức khái quát

Cô lập năng lượng theo quy trình an toàn và xác nhận trạng thái trước khi chạm vào phần có thể mang điện.
Đối chiếu sơ đồ điện, danh sách thiết bị và điểm PE dự kiến.
Kiểm tra trực quan đầu cos, dấu hiệu ăn mòn, lỏng, đứt hoặc bề mặt tiếp xúc không phù hợp.
Thực hiện phép đo tính liên tục/điện trở theo phương pháp, dụng cụ và tiêu chí được phê duyệt.
Ghi nhận kết quả, người đo, dụng cụ và hành động khắc phục; không coi ảnh chụp là thay thế cho phép thử.

Ghi nhớ

Nối đất bảo vệ là một chuỗi: từ vỏ thiết bị, dây PE, điểm liên kết, đến kiến trúc nguồn và thiết bị bảo vệ. Chuỗi chỉ hiệu quả khi mọi mắt xích đúng thiết kế và còn liên tục. Nếu có nghi ngờ, dừng đóng điện và nhờ người có thẩm quyền đánh giá.
