Điện một pha và ba pha: đừng chỉ nhìn số volt

Một ổ cắm 220 V và đầu vào 220 V của một máy không tự động có nghĩa là chúng ghép được với nhau. Trước khi cấp điện, cần đọc đủ: điện áp, AC/DC, số pha, tần số, kiểu nối đất, dòng định mức và sơ đồ đấu dây. Bài này dùng để hiểu nguyên lý; việc thiết kế, đấu nối và đo kiểm phải do người có chuyên môn thực hiện theo tiêu chuẩn địa phương và tài liệu hãng.

Một pha là gì, ba pha là gì?

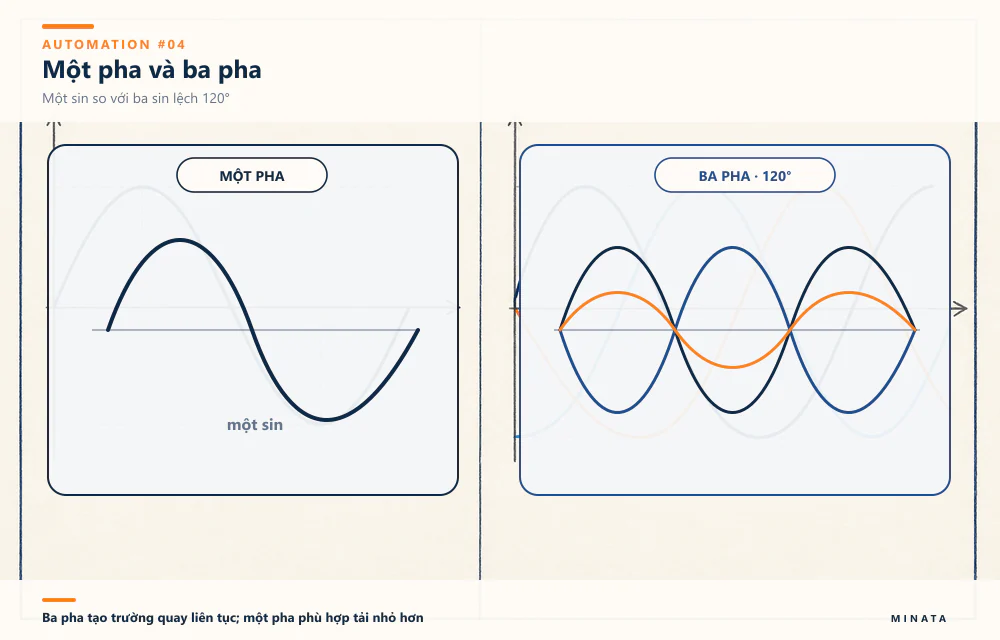

Điện xoay chiều một pha có một điện áp hình sin chính. Nó phù hợp với nhiều tải nhỏ như nguồn điều khiển, chiếu sáng hay dụng cụ cầm tay. Hệ ba pha có ba điện áp lệch nhau 120°. Với tải ba pha cân bằng, công suất được truyền đều hơn theo thời gian; vì vậy ba pha được dùng rộng rãi cho động cơ và tải công nghiệp. Tài liệu kỹ thuật của Bộ Năng lượng Hoa Kỳ nêu ba pha được dùng trong công nghiệp vì có lợi thế về truyền tải công suất và khối lượng mạch so với một pha cùng công suất.

Hạng mục	Một pha	Ba pha
Dạng nguồn	Một điện áp AC chính	Ba điện áp lệch pha 120°
Ứng dụng thường gặp	Tải nhỏ, nguồn phụ trợ	Động cơ, máy bơm, biến tần, tủ máy
Điều cần kiểm tra	Điện áp, tần số, L/N/PE	Điện áp dây, tần số, L1/L2/L3/PE, thứ tự pha
Rủi ro khi đoán	Sai điện áp hoặc AC/DC	Sai điện áp, mất pha, đảo chiều, đấu sao/tam giác sai

Ba số “220 V” có thể không giống nhau

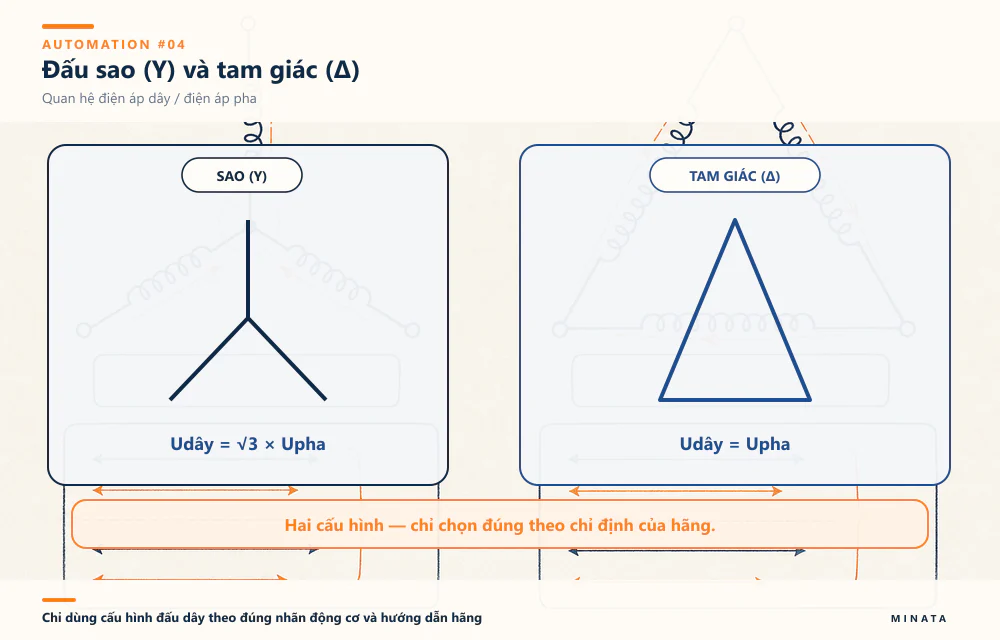

Trên hiện trường có thể gặp 220–240 V một pha, 200–240 V ba pha, hoặc 380–415 V ba pha tùy hệ thống. Con số không nói đầy đủ về cách cấp nguồn. Ví dụ, điện áp dây của hệ ba pha và điện áp pha trong cách nối sao có quan hệ khác nhau; nhãn động cơ còn có thể chỉ hai cấu hình đấu dây. Không suy ra sơ đồ từ kinh nghiệm cũ hoặc từ màu dây.

Hãy coi nhãn thiết bị là nguồn quyết định đầu tiên. Đối chiếu nhãn với sơ đồ điện của máy, bản vẽ tủ và điện áp đo thực tế trước khi đóng điện. Nếu nhãn ghi dải điện áp hoặc hai kiểu đấu dây, chỉ dùng đúng cấu hình do hãng chỉ định.

Động cơ ba pha: vì sao thứ tự pha quan trọng?

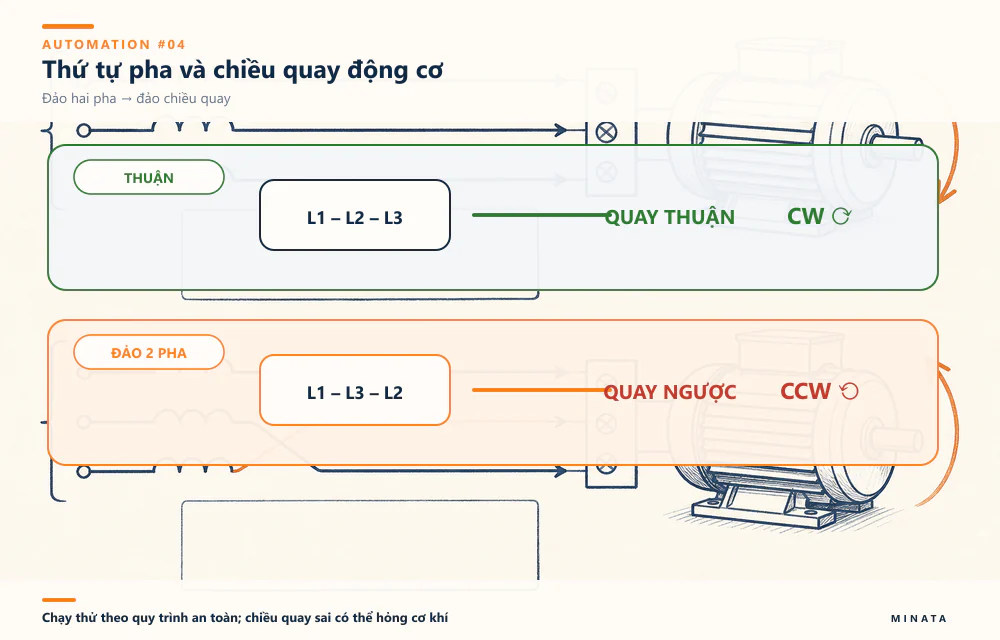

Thứ tự L1–L2–L3 quyết định chiều quay của nhiều động cơ ba pha. Đảo hai pha thường làm đảo chiều quay. Với quạt, bơm hoặc cơ cấu vít tải, chiều quay sai có thể gây hỏng cơ khí hoặc tạo tình huống không an toàn. Không dùng “thử quay nhanh” thay cho quy trình chạy thử: trước hết cô lập vùng nguy hiểm, xác nhận liên động, chạy ở điều kiện kiểm soát và có phương án dừng.

Biến tần còn có yêu cầu riêng: đầu vào lưới, đầu ra U/V/W đến động cơ, cáp phù hợp, nối đất và tham số động cơ. Không đổi dây phía động cơ khi biến tần đang hoạt động.

Checklist trước khi cấp nguồn

Đọc nhãn nguồn của máy, động cơ, nguồn 24 VDC và biến tần.
Xác nhận AC hay DC; một pha hay ba pha; điện áp danh định và tần số.

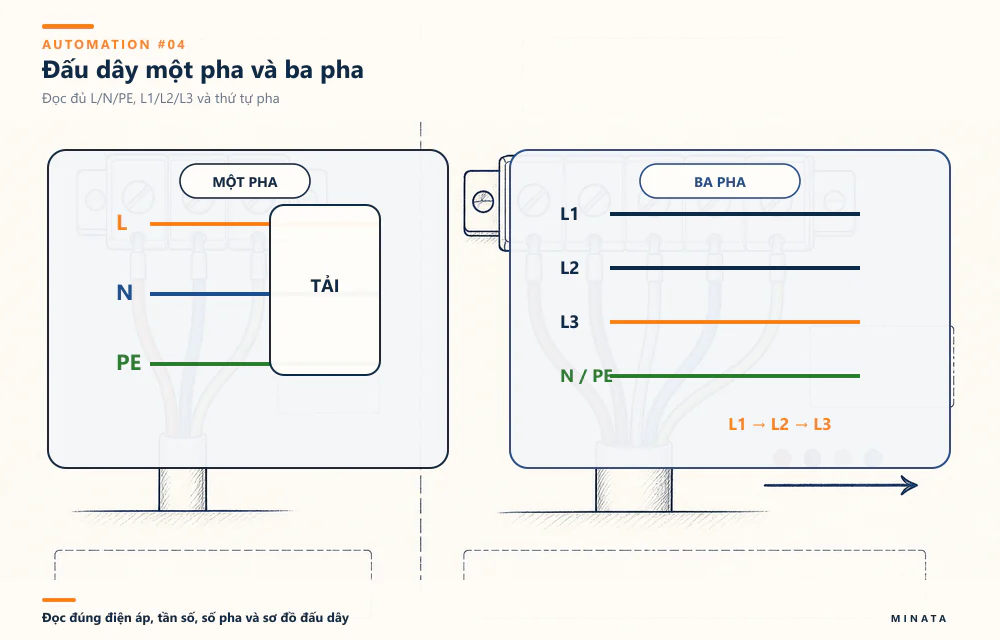

Đối chiếu L/N/PE hoặc L1/L2/L3/PE với sơ đồ điện đã duyệt.
Kiểm tra tính liên tục của dây bảo vệ và việc liên kết vỏ kim loại theo thiết kế.
Dùng thiết bị đo phù hợp, đã kiểm tra tình trạng, và thực hiện bởi người đủ năng lực.
Xác nhận che chắn, liên động, nút dừng khẩn và khu vực chạy thử trước khi đóng điện.

Kết luận

Một pha và ba pha không phải là hai “ổ cắm khác nhau”, mà là hai cách hệ thống cung cấp công suất với yêu cầu kiểm tra riêng. Trong tự động hóa, hãy luôn bắt đầu từ nhãn thiết bị, sơ đồ đã duyệt và quy trình an toàn—không bắt đầu từ số volt nghe quen thuộc.
