Học Automation cùng MINATA #03: Điện một chiều và xoay chiều — Đừng chọn nguồn chỉ bằng con số volt

Hai thiết bị đều ghi “24 V”, nhưng một cái là 24 VDC, cái kia là 24 VAC. Chúng không mặc nhiên thay thế cho nhau.

Trong tự động hóa, con số volt phải luôn đi cùng loại dòng điện, tần số, cực tính và cách nối đất. Bỏ qua phần ký hiệu phía sau có thể làm thiết bị không hoạt động, hoạt động sai hoặc hư hỏng.

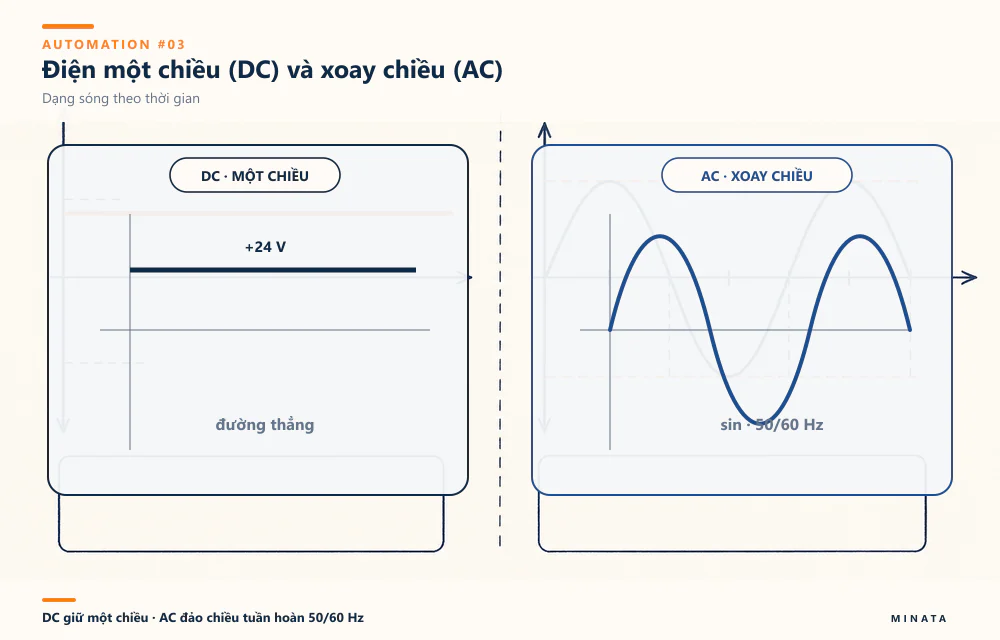

1. DC và AC khác nhau ở đâu?

Điện một chiều (direct current — DC) có dòng điện đi theo một chiều quy ước. Trong hệ điều khiển máy, 24 VDC rất phổ biến cho PLC, cảm biến, rơ-le trung gian, van điện từ và các mạch tín hiệu.

Điện xoay chiều (alternating current — AC) đổi chiều tuần hoàn. Nguồn lưới và động cơ công nghiệp thường dùng AC. Ngoài điện áp, AC còn có thông số tần số, ví dụ 50 Hz hoặc 60 Hz, và có thể là một pha hoặc ba pha.

Thuộc tính	DC	AC
Chiều dòng điện	Một chiều quy ước	Đảo chiều tuần hoàn
Thông số cần chú ý	Điện áp, cực tính	Điện áp, tần số, số pha
Ví dụ trong máy	PLC, sensor, HMI, van 24 VDC	Nguồn vào, motor, heater, contactor AC
Ký hiệu thường gặp	VDC, dấu +/−	VAC, Hz, 1 pha/3 pha

Theo Bộ Năng lượng Hoa Kỳ, dòng DC duy trì một chiều, còn dòng AC đổi chiều; bộ nghịch lưu (inverter) là thiết bị chuyển DC thành AC.

2. Vì sao 24 VAC không phải 24 VDC?

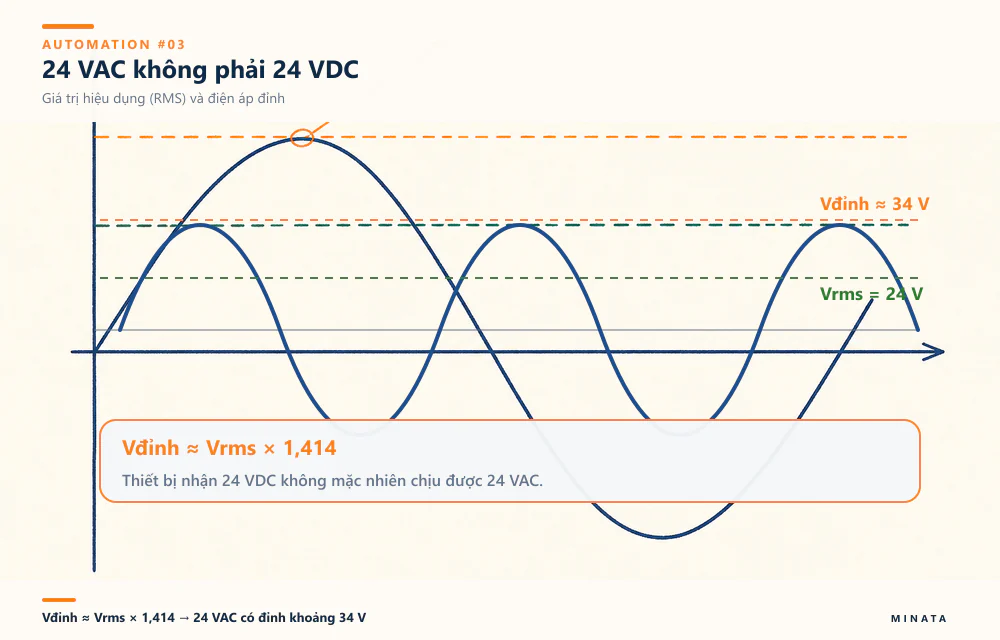

Giá trị AC thường được công bố theo giá trị hiệu dụng (root mean square — RMS). Nó cho biết mức tạo nhiệt tương đương so với DC trên tải thuần trở, nhưng dạng sóng và điện áp đỉnh khác nhau.

Với sóng sin lý tưởng:

Vđỉnh ≈ Vrms × 1,414

Vì vậy 24 VAC có điện áp đỉnh khoảng 34 V trước khi xét sụt áp và chỉnh lưu. Nếu đưa 24 VAC vào thiết bị chỉ cho phép 24 VDC, thiết bị phải chịu điện áp đổi cực liên tục và mức đỉnh cao hơn con số 24. Kết quả phụ thuộc cấu trúc đầu vào, nhưng không được tự giả định là an toàn.

Ngược lại, cuộn coil thiết kế cho AC có thể dùng vòng ngắn mạch hoặc đặc tính trở kháng phù hợp với AC. Cấp DC cùng con số volt có thể làm dòng khác dự kiến và gây nóng. Luôn dùng đúng loại coil theo datasheet.

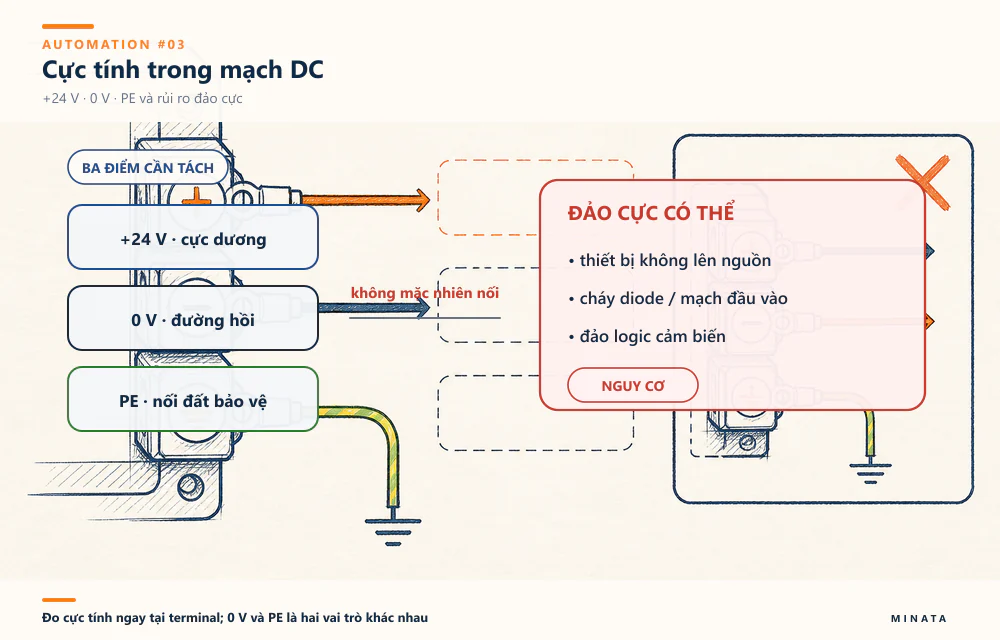

3. Cực tính trong mạch DC

Mạch 24 VDC thường có:

+24 V: cực dương của nguồn;
0 V: đường hồi về nguồn;
PE: dây bảo vệ nối đất (protective earth).

0 V không tự động đồng nghĩa với PE. Hai điểm có thể được liên kết theo thiết kế EMC và an toàn, nhưng không nên tự nối chỉ vì “đều đo gần 0 V”.

Đảo cực có thể:

làm thiết bị không lên nguồn nếu có bảo vệ;
làm cháy diode hoặc mạch đầu vào nếu không có bảo vệ;
đảo logic ở cách đấu cảm biến không phù hợp;
tạo đường dòng ngoài dự kiến qua shield hoặc cổng truyền thông.

Trước khi cấp điện, cần kiểm tra sơ đồ và đo cực tính ngay tại terminal của thiết bị.

4. Tần số và số pha trong mạch AC

Với AC, “230 V” vẫn chưa đủ thông tin. Cần biết:

50 Hz hay 60 Hz;
một pha hay ba pha;
điện áp đo giữa pha–trung tính hay pha–pha;
tải có chấp nhận dải điện áp/tần số đó hay không;
cách nối sao/tam giác của động cơ;
thứ tự pha nếu chiều quay quan trọng.

Một động cơ hoặc biến tần có thể hỗ trợ dải rộng, nhưng contactor, quạt, transformer và một số timer AC có thể nhạy với tần số. Hãy đọc đúng nhãn và datasheet của đúng mã.

5. Cầu nối giữa hai thế giới

Trong tủ điện, AC và DC thường tồn tại cùng nhau:

Bộ chỉnh lưu (rectifier) chuyển AC thành DC.
Bộ nguồn chuyển mạch (switching power supply) nhận AC và tạo 24 VDC ổn định.
Bộ nghịch lưu (inverter) chuyển DC thành AC.
Biến tần (variable frequency drive — VFD) chỉnh lưu nguồn AC thành DC bus rồi tạo AC có tần số/điện áp điều khiển cho motor.

Hiểu luồng chuyển đổi giúp ta đọc sơ đồ đúng hơn: nguồn AC đầu vào có thể đã bị ngắt nhưng DC bus của biến tần vẫn còn điện tích nguy hiểm. Phải tuân thủ thời gian chờ xả tụ do nhà sản xuất quy định.

6. Chọn đúng chế độ đồng hồ đo

Một sai sót rất đời thường là đo đúng hai điểm nhưng chọn sai chế độ:

Cần đo	Chế độ đồng hồ	Lưu ý
Nguồn PLC 24 VDC	V⎓ / DC voltage	Đúng cực que đo giúp đọc dấu
Nguồn lưới 230 VAC	V~ / AC voltage	Dùng thiết bị và cấp CAT phù hợp
Kiểm tra mất pha	AC, thiết bị chuyên dụng	Không suy đoán từ một phép đo
Thông mạch	Continuity khi đã cô lập nguồn	Không đo trên mạch đang mang điện

An toàn điện không chỉ là chọn đúng thang đo. Cần đánh giá năng lượng mạch, thiết bị bảo hộ, quy trình cô lập và năng lực người thực hiện. Với mạch điện áp nguy hiểm, chỉ người đủ điều kiện mới được thao tác.

7. Cách phân vùng sơ đồ điện dễ đọc

Một bộ bản vẽ tốt nên phân biệt rõ:

Nguồn động lực AC.
Nguồn điều khiển 24 VDC.
Mạch an toàn.
Tín hiệu số và tương tự.
Truyền thông.
PE, shield và điểm nối tham chiếu.

Màu dây có thể hỗ trợ nhận biết, nhưng không thay thế ký hiệu dây, số terminal và kiểm tra bằng phép đo. Đặc biệt khi sửa máy cũ, không được tin màu dây tuyệt đối.

8. Checklist trước khi thay nguồn hoặc thiết bị

Kiểm tra	Câu hỏi
Loại dòng điện	AC hay DC?
Điện áp	Danh định và dải cho phép là bao nhiêu?
AC	Tần số, số pha, cách lấy điện áp?
DC	Cực tính, dải ripple, giới hạn dòng?
Tải	Công suất liên tục và dòng khởi động?
Coil	Mã coil AC hay DC? Có suppression tích hợp không?
Nối đất	PE, 0 V và shield được xử lý thế nào?
Môi trường	Nhiệt độ, độ ẩm và tiêu chuẩn lắp đặt?
Bảo vệ	Cầu chì/breaker và khả năng cắt phù hợp chưa?

Một tình huống thực tế

Máy dùng van 24 VDC bị hỏng coil. Trong kho có van cơ khí giống hệt, đầu nối giống hệt và nhãn lớn đều ghi 24 V. Nếu coil mới là 24 VAC, lắp vừa không có nghĩa là thay thế đúng.

Quy trình đúng là:

Đọc đầy đủ mã coil.
Xác nhận VAC/VDC.
Kiểm tra công suất hoặc dòng.
Kiểm tra mạch dập xung (surge suppression).
Đối chiếu đầu nối và sơ đồ chân.
Chỉ cấp điện sau khi đã xác nhận.

Trong bảo trì, “gần giống” là một nguồn lỗi rất nguy hiểm.

Kết luận

Volt chỉ là một phần của tên nguồn. Khi đọc thiết bị, hãy tạo thói quen đọc trọn cụm: 24 VDC, 230 VAC 50/60 Hz, 3 pha 400 VAC… Sau đó mới kiểm tra công suất, cực tính, số pha, nối đất và khả năng tương thích của tải.
